Identifizierung von Partikelaufnahmen, die gelöscht, zusammengelegt oder unterteilt werden sollen und Berichterstellung

In diesem abschließenden sechsten Teil dieser Artikelserie werden die Mittel für das Überprüfen von Ergebnissen und das Erstellen von Berichten verschiedener Daten untersucht. Gesamtübersicht der Arbeitsschritte der technischen Sauberkeitsprüfung mit Überprüfung der Ergebnisse und Berichterstellung:

• Vorbereitungen
  • Extraktion
  • Filtration
  • Trocknen und Wiegen
• Prüfung
  • Bilderfassung
  • Partikelerkennung
  • Größenmessung und Klassifizierung von Partikeln
  • Extrapolation der Partikelanzahl und Normalisierung
  • Berechnung des Verunreinigungsgrad
  • Definition des Sauberkeitscodes
  • Max. Abnahmeüberprüfung
  • Trennung von reflektiven und nicht reflektiven Partikeln
  • Faseridentifizierung
  • Überprüfung der Ergebnisse
  • Berichterstellung

Überprüfung der Ergebnisse

Die erkannten und klassifizierten Partikel können vor der Berichterstellung geprüft werden. Dies bietet Ihnen die Gelegenheit die Ergebnisse der Sauberkeitsprüfung genau zu überprüfen und zu bestätigen, bevor sie präsentiert werden. In der Regel werden die größten Partikel überprüft. Folgendes ist während der Überprüfung möglich:

1. Löschen falsch identifizierter Partikel

Fehler an der Filtermembran: z. B. durch falsches Trocknen entstandene Artefakte können falsche Partikel erkennen lassen. Diese fälschlicherweise identifizierten Partikel sollten gelöscht werden. Die falsche Partikelmarkierung sollte entfernt werden (Abbildung 1).

Abbildung 1: Artefakt fälschlicherweise markiert als Partikel (links). Gleiches Bild mit entfernter Markierung (Mitte). Gleiches Bild mit entfernter Artefaktmarkierung (rechts).

2. Unterteilen von Partikel

Wenn Partikel sehr nah zusammen sind, werden sie oft nicht einzeln erkannt und werden als ein großes Partikel erfasst. In diesem Fall sollten die Partikel als einzelne Partikel neu klassifiziert werden (Abbildung 2).

Abbildung 2: Mehrere Partikel fälschlicherweise als ein großes Partikel markiert (links). Gleiches Bild mit entfernter Markierung (Mitte). Gleiches Bild mit mehreren Partikeln, die als einzelne Partikel zu erkennen sind (rechts).

3. Zusammenlegen von einzelnen Partikelfragmenten

In anderen Fällen wird ein einzelnes Partikel fälschlicherweise als mehrere Partikel identifiziert. Dann sollten offensichtlich zusammengehörige Partikelfragmente zusammengelegt werden (Abbildung 3).

Abbildung 3: Zwei Partikelfragmente fälschlicherweise als einzelne Partikel markiert (links). Gleiches Bild mit entfernter Markierung (Mitte). Gleiches Bild mit richtig markiertem Partikel (rechts).

4. Ändern der Partikelklassifizierung

Stellen Sie eine falsche Klassifizierung des Partikels fest (z. B. ein reflektiver Partikel wurde fälschlicherweise als nicht reflektiver Partikel eingestuft), sollte die Klassifizierung geändert werden.

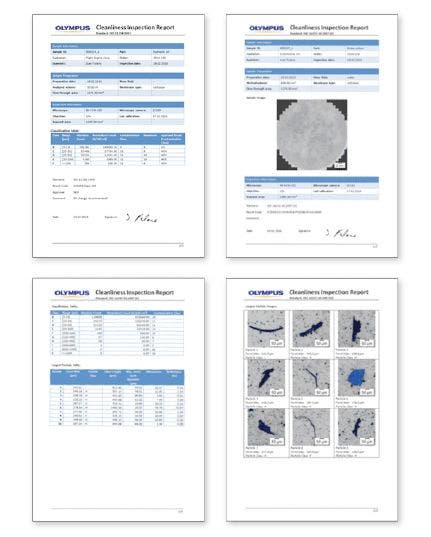

Berichterstellung

Die technische Sauberkeitsprüfung beinhaltet als zentrale Komponente, wie die meisten industriellen Herstellungsverfahren, Vorbereitungen und Arbeitsschritte, die wir in dieser sechsteiligen Artikelserie näher erläutern. Hoffentlich hat Ihnen diese Artikelserie die technischen Sauberkeitsprüfung verdeutlicht und Ideen geliefert, wie Arbeitsschritte optimiert und dauerhaft zuverlässige Prüfergebnisse gewährleistet werden können.
