Für präzise Messungen muss ein Messokular oder einer Mikroskopkamera zuerst mit einem Justierstandard, dem so genannten Objektmikrometer, justiert werden. Bei dieser Justierung wird der Mikrometerwert ermittelt, der angibt, wie groß der Abstand zwischen zwei Teilungen des Mikrometers auf der Probe ist.

Ein Objektmikrometer ist ein herkömmlicher Objektträger, der eine Skala von 1 mm mit 100 Teilungen aufweist. Der Abstand zwischen 2 Teilungen beträgt also genau 10 μm. Für die Mikrometerjustierung wird der Objektmikrometer genau wie eine Probe auf den Objekttisch gelegt.

Anleitung zum Justieren Ihrer digitalen Mikroskopkamera

Wie beim Justieren eines Messokulars müssen auch die Objektive einer Mikroskopkamera aufgrund der unterschiedlichen Vergrößerungen einzeln justiert werden.

In unserem Beispiel verwenden wir eine digitale EP50 Mikroskopkamera. Für die Steuerung der digitalen EP50 Mikroskopkamera stehen drei Optionen zur Verfügung:

• EPview Software auf Ihrem PC oder Laptop
• EPview App auf einem tragbaren iOS-Gerät
• Bildschirmanzeige (OSD) der Kamera

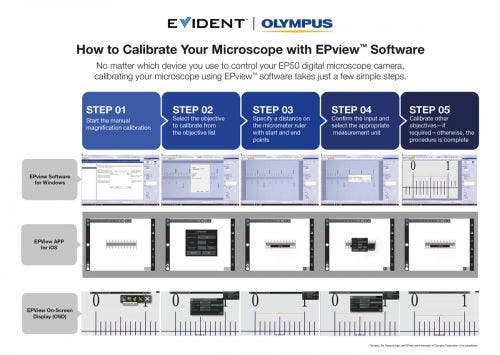

Die Justierung ist bei allen drei Optionen relativ ähnlich, nur die Benutzeroberfläche ist anders. In der folgenden Infografik sind alle drei Methoden übersichtlich dargestellt.

Für die Justierung muss Ihre EP50 Kamera korrekt an Ihrem Lichtmikroskop montiert und das System richtig konfiguriert und fokussiert sein, bevor Sie eines der folgenden Justierverfahren wählen:

Infografik herunterladen

https://main--eds-evident-website--evident-scientific.hlx.live/downloads/detail/?0[downloads][id]=847253807

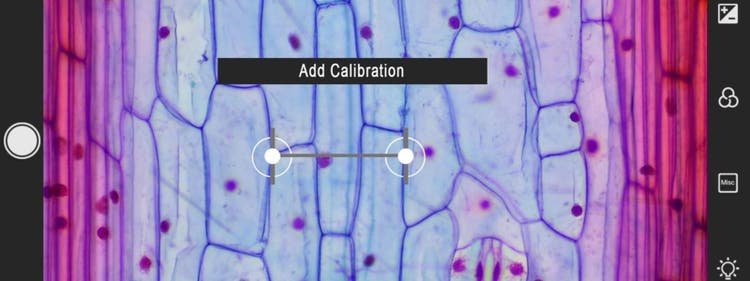

Nach der korrekten Justierung der Kamera kann das EP50 System automatisch präzise Messungen von Objekten in Ihren Proben durchführen.

Justieranleitung für die digitale EP50 Mikroskopkamera

In diesem kurzen Video-Tutorial wird die Justierung der EP50 Kamera über die Bildschirmanzeige im Überblick erläutert.

Weitere Video-Tutorials finden Sie auf unserem Life Science YouTube-Kanal unter www.youtube.com/OlympusLifeScience/
