Die Dunkelfeldmikroskopie ist eine Beleuchtungstechnik, die zur Verbesserung des Kontrasts von ungefärbten, transparenten Proben eingesetzt wird. Durch schräge Beleuchtung blockiert es direktes Licht, sodass nur gestreutes, gebeugtes oder gebrochenes Licht in das Mikroskopobjektiv gelangt. Das Ergebnis ist ein hell erleuchtetes Präparat vor einem dunklen Hintergrund.

Dieser hohe Kontrastgrad lässt Proben mit schwierigen Hintergründen mit relativ wenig Aufwand hervorstechen und macht Dunkelfeldmikroskopie zu einem unschätzbaren Werkzeug für die Beobachtung von Präparaten, die unter normalen Beleuchtungsbedingungen nicht gut abgebildet werden.

Wie funktioniert die Dunkelfeldmikroskopie?

Die Dunkelfeldmikroskopie funktioniert, indem sie das zentrale Licht ausblendet und schräges Licht auf die Probe lenkt. Da das direkte Licht durch eine undurchsichtige Blende im Kondensor blockiert wird, gelangt nur gestreutes, gebeugtes oder gebrochenes Licht in das Objektiv, wodurch ein helles Präparat vor dunklem Hintergrund entsteht.

Hier werfen wir einen genaueren Blick auf den Prozess:

• Blockierung des Zentrallichts: Eine lichtundurchlässige Blende blockiert das Licht, das normalerweise direkt durch und um das Präparat hindurchgeht.

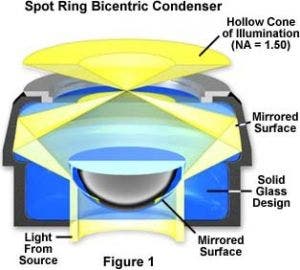

• Schräglicht: Die obere Linse eines einfachen Abbe-Dunkelfeldkondensors ist sphärisch konkav. Dies ermöglicht es den von der Oberfläche austretenden Lichtstrahlen, einen invertierten Hohlkegel aus Licht zu formen, der auf die Probenebene fokussiert wird.
• Streulicht gelangt in das Objektiv: Wenn eine Probe auf den Objektträger gelegt wird, interagieren die schrägen Strahlen mit ihr. Elemente in der Probe (wie Zellmembranen oder innere Organellen) beugen, reflektieren und brechen das Licht in das Objektiv.
• Dunkler Hintergrund: In Bereichen, in denen keine Probe vorhanden ist, kreuzen sich die schrägen Strahlen und verfehlen das Objektiv vollständig, sodass diese Bereiche völlig dunkel bleiben.

Wofür wird Dunkelfeldmikroskopie verwendet?

Die Dunkelfeldmikroskopie wird hauptsächlich zur Beobachtung transparenter oder ungefärbter Proben verwendet, die in der Standard-Hellfeldmikroskopie nicht genügend Kontrast aufweisen. Es ist äußerst effektiv, um Konturen, Kanten, Grenzen und Brechungsindexgradienten sichtbar zu machen.

Typische Anwendungsgebiete sind:

• Biologische Proben: Lebende aquatische Organismen, Bakterien, Hefen, Protozoen und Zellen in Zellkultur.
• Strukturelle Details: Kanten, Grenzen und Oberflächenmerkmale wie Haare und Fasern.
• Nicht-biologische Proben: Mineral- und Chemiekristalle, kolloidale Partikel, Staubzählproben sowie Dünnschnitte von Polymeren und Keramiken mit kleinen Einschlüssen oder Porositätsunterschieden.

Beispiele für Dunkelfeldaufnahmen

Im Allgemeinen sind Objekte, die unter den richtigen Bedingungen der Dunkelfeldbeleuchtung abgebildet werden, spektakulär anzusehen. Hier sind einige beeindruckende Beispiele von Präparaten, die mit Dunkelfeldmikroskopie aufgenommen wurden:

Schmetterlingsflügelschuppen

Diatomeen

Flüssigkristalline DNA

Aluminium-Silizium-Legierung

Dunkelfeld- vs. Hellfeldmikroskopie

Das Verständnis der Unterschiede zwischen Dunkelfeld- und Hellfeldmikroskopie kann Ihnen helfen, die richtige Technik für Ihre Probe auszuwählen. Hier ist ein kurzer Vergleichsleitfaden:

Vorteile und Nachteile der Dunkelfeldmikroskopie

Obwohl die Dunkelfeldbeleuchtung spektakuläre Bilder liefert, ist es wichtig, ihre Vor- und Nachteile abzuwägen.

Vorteile

• Hoher Kontrast: Bietet einen hohen Kontrast, wodurch Proben auch auf schwierigen Hintergründen gut erkennbar sind.
• Ideal für kontrastarme, transparente Proben: Perfekt geeignet für Proben, die im Hellfeld nahezu unsichtbar sind.
• Minimale Färbung: Ermöglicht die Beobachtung von Proben ohne die Notwendigkeit komplexer Färbeverfahren.
• Geeignet für Lebendpräparate: Da keine Färbung erforderlich ist, können lebende Wasserorganismen und Zellen in ihrem natürlichen Zustand beobachtet werden.
• Visuell beeindruckende Bilder: Erzeugt Bilder, die oft wie Kunstwerke aussehen.

Nachteile

• Begrenzte innere Strukturen: Weniger geeignet, um die inneren Details eines Präparats sichtbar zu machen.
• Empfindlich gegenüber Schmutz und Verunreinigungen: Jedes Staubkorn oder Schmutzpartikel auf dem Objektträger wird beleuchtet, was die Bildqualität beeinträchtigen kann.
• Erfordert Ausrichtung: Der Kondensor muss perfekt ausgerichtet und fokussiert sein, um ungleichmäßige Ausleuchtung oder dunkle Flecken in der Mitte des Sichtfelds zu vermeiden.
• Kann schwach sein: Erfordert eine erhebliche Menge Licht, da ein Großteil davon zur Bildung des Beleuchtungskegels blockiert wird.
• Objektiv-Einschränkungen: Nicht alle Objektive sind geeignet, insbesondere wenn Kondensoreinsätze verwendet werden, die keine ausreichend hohe numerische Apertur (NA) bieten.

Ist für die Dunkelfeldmikroskopie eine Färbung erforderlich?

Nein, eine Färbung ist bei der Dunkelfeldmikroskopie häufig nicht notwendig. Sie eignet sich besonders gut zur Beobachtung von transparenten, ungefärbten oder kontrastarmen Präparaten, die unter normalen Hellfeldbedingungen schwer zu erkennen sind. Tatsächlich ermöglicht das Vermeiden von Färbung Forschern, lebende Proben wie Wasserorganismen und Zellkulturen zu beobachten, ohne deren natürlichen Zustand zu beeinflussen. Allerdings eignen sich auch gefärbte Proben (wie Lindenholzabschnitte) hervorragend und liefern wunderschöne, farbenfrohe Bilder.

Welche Ausrüstung wird für die Dunkelfeldmikroskopie benötigt?

Nahezu jedes Hellfeld-Labormikroskop kann problemlos für Dunkelfeldbeleuchtung umgerüstet werden. Zur Grundausrüstung gehören:

• Kompatibilität mit Hellfeldmikroskopen: Ein Standardlabormikroskop, das Dunkelfeldkomponenten aufnehmen kann.
• Dunkelfeldkondensor oder Blende/Insert: Ein dedizierter Dunkelfeldkondensor bietet die erforderliche hohe numerische Apertur (NA). Alternativ können Kondensoreinsätze den erforderlichen Beleuchtungskegel erzeugen und bieten Flexibilität für verschiedene Beobachtungsmethoden.
• Objektivkompatibilität: Objektive müssen auf die numerische Apertur Ihres Kondensors abgestimmt sein.
• Lichtquelle: Eine starke Lichtquelle ist erforderlich, um das blockierte zentrale Licht auszugleichen.
• Werkzeuge zur Kondensatorausrichtung: Notwendig, um den Kondensor zu zentrieren und so eine gleichmäßige Ausleuchtung zu gewährleisten.
• Reinigung von Objektträger und Optik: Saubere Objektträger sind unerlässlich, da jegliche Verunreinigungen das Licht streuen und die Bildqualität beeinträchtigen.

Einrichten der Dunkelfeldmikroskopie

Die Einrichtung Ihres Mikroskops für die Dunkelfeldmikroskopie ist ein unkomplizierter Vorgang. Befolgen Sie diese Schritte für optimale Ergebnisse:

1. Dunkelfeldkondensator oder -blende einbauen: Tauschen Sie Ihren aktuellen Kondensor gegen einen speziellen Dunkelfeldkondensor aus oder setzen Sie eine Dunkelfeldblende in Ihren vorhandenen kompatiblen Kondensor ein.
2. Probe platzieren und vorbereiten: Stellen Sie sicher, dass Ihr Objektträger und Deckglas sauber sind, und legen Sie dann Ihre Probe auf den Objekttisch.
3. Kondensor ausrichten und fokussieren: Zentrieren und fokussieren Sie den Kondensor richtig. Wenn Sie einen dunklen Fleck in der Mitte Ihres Sichtfelds sehen, ist der Kondensor wahrscheinlich falsch ausgerichtet.
4. Kompatibles Objektiv auswählen: Wählen Sie ein Objektiv mit einer geeigneten numerischen Apertur für Ihren Dunkelfeldkondensor.
5. Beleuchtung erhöhen: Erhöhen Sie die Leistung Ihrer Lichtquelle. Im Dunkelfeld wird mehr Licht benötigt als im Hellfeld, da die zentralen Lichtstrahlen blockiert werden. Anmerkung: Beachten Sie, dass lebende Proben empfindlich auf anhaltendes intensives Licht reagieren können.

Für fachkundige Beratung zur Einrichtung eines Dunkelfeldmikroskops für Ihre spezifische Bildgebungsanwendung kontaktieren Sie noch heute das Evident-Team.
