Lösungen für die Korngrößenbestimmung
Bei Metallen und Keramiken ist die Korngröße einer der wichtigsten metallografischen Messwerte, da sie sich direkt auf die mechanischen Eigenschaften auswirkt. Berechnen Sie die Korngrößenzahl mit standardisierten Methoden, beispielsweise:

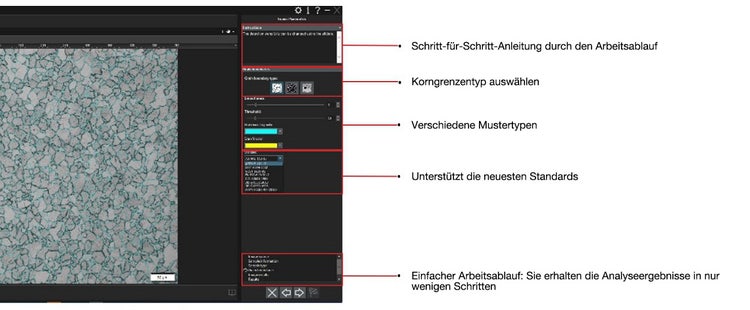

Planimetrische Korngrößenbestimmung nach Jeffries
Messverfahren:
- Bild auswählen (Live-Bild oder aufgenommenes Bild)
- Die Materiallösung Grain Planimetric (Korngrößenbestimmung, planimetrisch) auswählen
- Die Software berechnet die durchschnittliche Korngröße (NA) gemäß der Formel und dem Prüfkreis (die PRECiV Software verwendet das gesamte Bild anstelle eines Prüfkreises)
- Die Software berechnet die Oberfläche aller im Bild enthaltenen Körner und gibt die Verteilung an
- Die Software liefert auch Ergebnisse zu Zweikomponenten-Mikrogefügen
Besonderheiten der Lösung:
- Präzise Ergebnisse (+/- 0,1 G) aufgrund der individuellen Berechnung jedes einzelnen Korns
- Das Ergebnis gibt die Korngrößenverteilung an, die für mehrphasige Korngefüge nützlich ist
- Die Methode funktioniert gut bei austenitischem Stahl und unverzwillingten Körnern
- Software verwendet das gesamte Bild anstelle eines Prüfkreises
- Enthält die neueste Version der in akademischen und industriellen Umgebungen häufig verwendeten Normen wie ASTM E112, EN ISO 643, DIN 50601 und andere

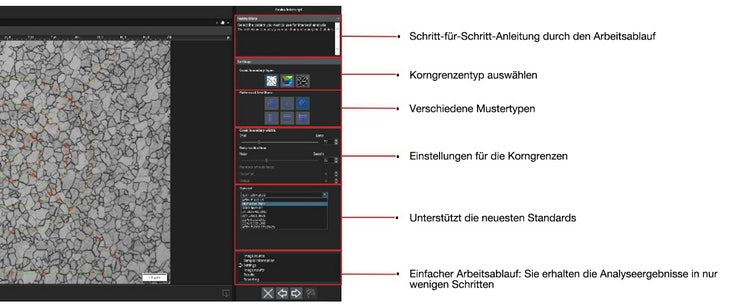

Korngrößenbestimmung nach dem Linienschnittverfahren nach Heyn
Messverfahren:
- Bild auswählen (Live-Bild oder aufgenommenes Bild)
- Die Lösung Grain Intercept (Korngrößenbestimmung, Linienschnittverfahren) auswählen
- Bearbeitung der Linienschnittpunkte möglich
- Die Software zählt automatisch die Anzahl der durch das Muster geschnittenen Körner (N) und die Anzahl der geschnittenen Korngrenzen (P)
- Die Software berechnet automatisch den Wert LT
- Die Software liefert den Einzelwert G
Besonderheiten der Lösung:
- Präzise Ergebnisse (+/- 0,1 G) aufgrund der Mittelwertbildung über die Linienlänge
- Das Ergebnis ist ein Mittelwert der Korngröße
- Die Genauigkeit ist eine Funktion der Anzahl der gemessenen Bilder
- Die Software kann einen Dehnungswert für nicht-äquiaxiale Mikrogefüge liefern
- Enthält die neueste Version der in akademischen und industriellen Umgebungen häufig verwendeten Standards

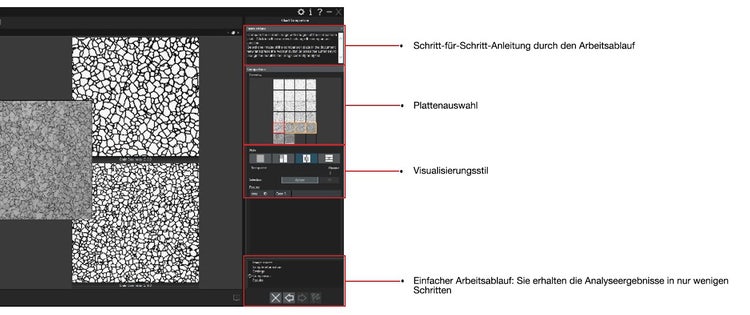

Korngrößenbestimmung mit dem Richtreihenvergleich
Für die Korngrößenbestimmung werden häufig die Körner pro Flächen-/Volumeneinheit, der durchschnittliche Durchmesser oder Korngrößenzahl berechnet. Die Korngrößenzahl kann berechnet oder mit standardisierten Korngrößentabellen verglichen werden.
Messverfahren:
- Ein Bild wählen (Live-Bild oder gespeichertes Bild)
- Richtreihennavigator wählen
- Die entsprechende Richtreihe manuell auswählen
- Die Software ermittelt den Durchschnitt der ausgewählten Werte und gibt einen eindeutigen Wert an
- Die PRECiV Software korrigiert automatisch den Unterschied in der Vergrößerung
- Die Genauigkeit der Methode beträgt +/- 1G
