Lösungen für nichtmetallische Einschlüsse

Nichtmetallische Einschlüsse (NMI) sind Verbindungen, die während des Herstellungsprozesses in Stahl eingebettet wurden. Einschlüsse haben einen anderen chemischen Ursprung sowie andere mechanische Eigenschaften (wie Formbarkeit, Härte, Bearbeitbarkeit und Korrosionsbeständigkeit) als Stahl. Als allgemeine Regel gilt, je weniger ausgeprägte Einschlüsse vorhanden sind, desto höher ist die Qualität des Stahls. Daher sind die Analyse und Dokumentierung nichtmetallischer Einschlüsse für die Qualitätskontrolle unerlässlich.

Unsere Bildanalysesoftware bietet eine geführte Workflow-Lösung für die Bewertung nichtmetallischer Einschlüsse in Stahl. Zu diesee Lösung gehören zwei verschiedene Bewertungsmethoden: Worst Field und Average Content.

NMI-Analyse mit der Methode für das schlechteste Feld/den größten Einschluss

Ergebnisse:

  • Einschlusstyp (A, B, C, D)
  • Schweregrad: von 0,5 bis 5,0, der Schweregrad wird anhand der Gesamtlänge der Einschlüsse in einem Feld berechnet. Bei kugelförmigen Oxiden wird die Anzahl der Einschlüsse verwendet.
  • Parameter Breite und Durchmesser: klassifiziert als dünn (t) oder schwer (h)

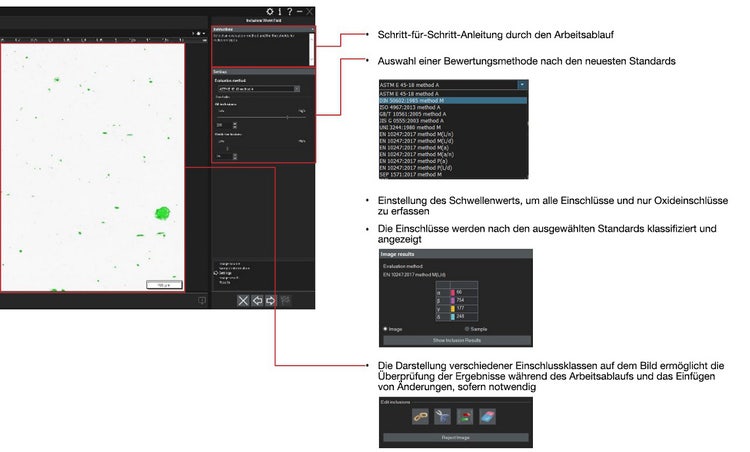

NMI-Analyse mit der Methode für das schlechteste Feld/den größten Einschluss

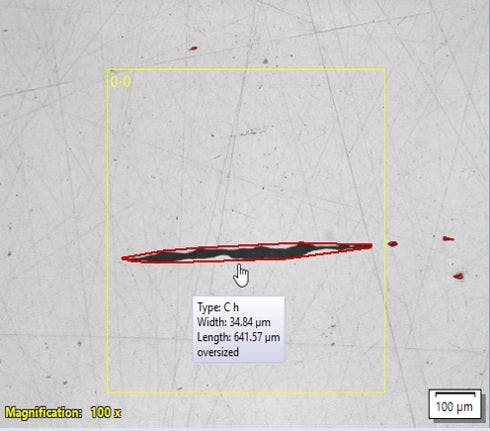

NMI-Analyse mit der Methode für das schlechteste Feld/den größten Einschluss

NMI-Analyse mit der Methode des durchschnittlichen Inhalts

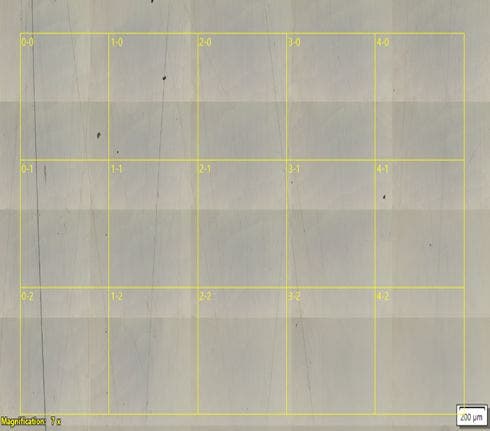

Es muss eine ausreichend große Fläche (in der Regel 160 mm²) oder Anzahl von Feldern (in der Regel 320) gescannt werden. Darüber hinaus muss die Anzahl der Felder (Einschlüsse) jeder Klasse bestimmt werden (Methode D nach ASTM). Die gewichtete Summe, die dem Flächenanteil entspricht (Methode K nach DIN, UNI und EN, Methode B nach ISO, NF und GB), kann zur Interpretation des Durchschnittsgehalts herangezogen werden.

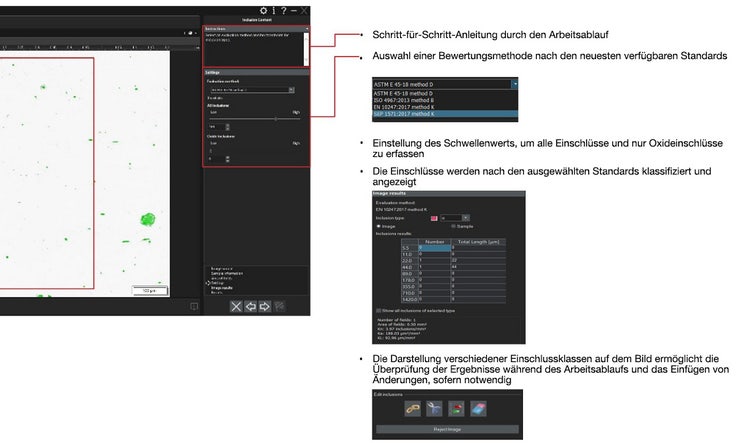

NMI-Analyse mit der Methode des durchschnittlichen Inhalts

NMI-Analyse mit der Methode des durchschnittlichen Inhalts
