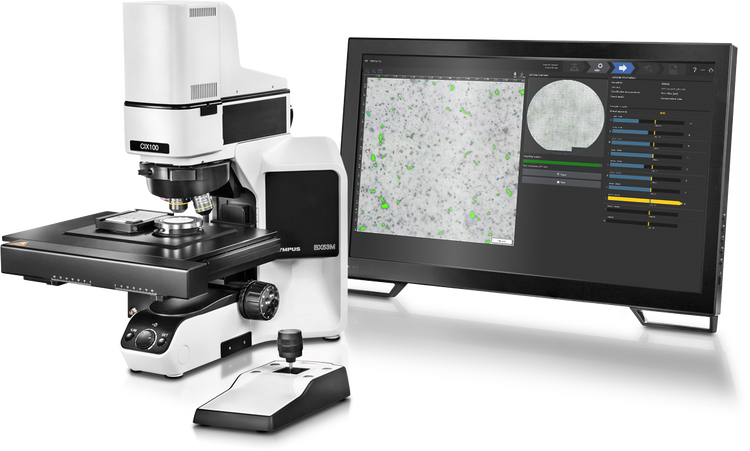

CIX100 Prüfsystem: Prüfung der technischen Sauberkeit einfach gemacht

Die technische Sauberkeit von Komponenten, Teilen und Flüssigkeiten ist ein zentrales Anliegen bei allen Herstellungsverfahren. Die Einhaltung hoher Standards beim Zählen, Analysieren und Klassifizieren der oft mikrometergroßen Verunreinigungen und Fremdpartikel ist wichtig für:

• Entwicklung
• Fertigungsprozess
• Produktion
• Qualitätskontrolle des Endprodukts

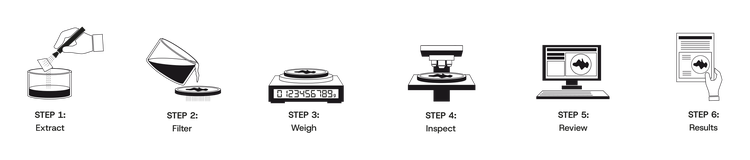

Standardverfahren für die Sauberkeitsprüfung: Vorbereitung (Schritt 1–3) und Untersuchung (Schritt 4–6). Schritt 1: Extrahieren, Schritt 2: Filtern, Schritt 3: Gewichten, Schritt 4: Prüfen, Schritt 5: Kontrollieren, Schritt 6: Ergebnisse.

Maximale Produktivität dank intuitiver Steuerung

• Ein spezifischer, bedienerfreundlicher Arbeitsablauf verringert die Anzahl Eingaben und sorgt für zuverlässige Daten – unabhängig von der Erfahrung des Prüfers
• Einfache Überarbeitung von Prüfdaten mit benutzerfreundlichen Tools
• Die Schritt-für-Schritt-Anleitung steigert die Produktivität und verkürzt die Prüfzeit
• Die Benutzerrechteverwaltung beschränkt Funktionen, um menschliche Fehler zu minimieren
• Touchscreen-Unterstützung mit großen Tasten, die einfach zu berühren sind
• Erstellung konformer Berichte und effiziente Dokumentation mit nur einem Klick
• Alle Daten werden automatisch gespeichert und können bequem exportiert und freigegeben werden.

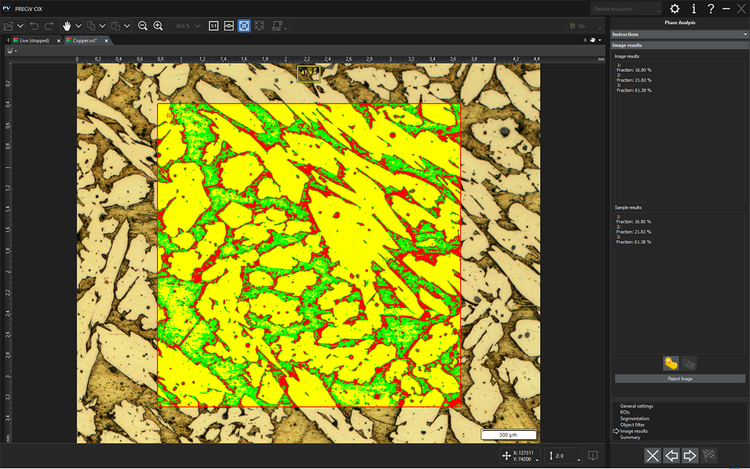

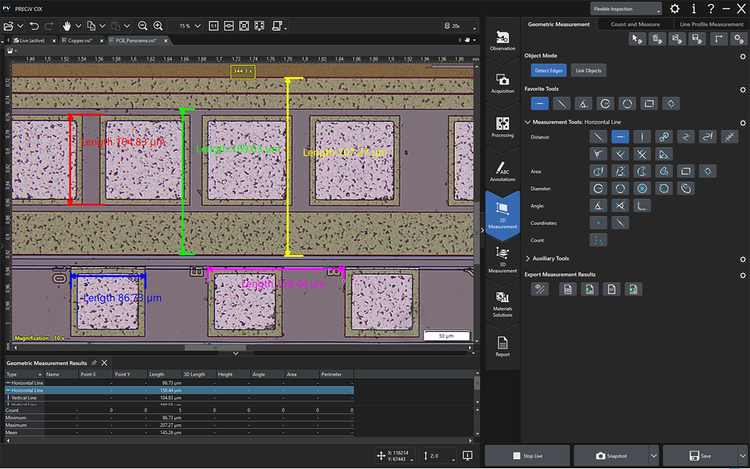

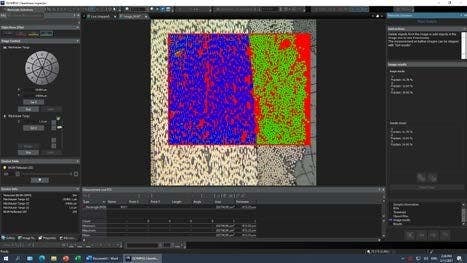

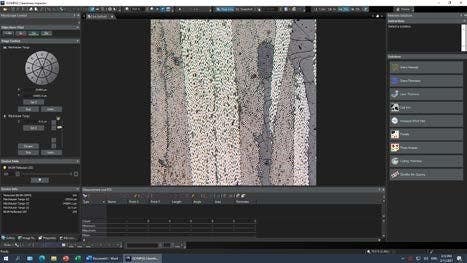

• Separater Mikroskopmodus mit optionalen Materialanalyse-Lösungen
• Die CIX100 TruAI Lösung unterstützt die Bildanalyse basierend auf der Deep Learning Technologie

Effiziente Datenbeurteilung

Leistungsstarke und einfach zu bedienende Tools zur Unterstützung bei der Überarbeitung der Prüfdaten. Hohe Flexibilität wird durch die Unterstützung aller internationalen Normen und Standards gewährleistet. Die übersichtliche Darstellung aller relevanten Prüfergebnisse spart Zeit.

• Effiziente Datenüberprüfung durch übersichtliche Anordnung von Bildern und Daten
• Verschiedene wählbare Ansichten zur sofortigen Identifizierung von Partikeln
• Verknüpfung der Partikelpositionen und Miniaturansichten mit den Live-Bildern
• Einfache Reklassifizierung, Überprüfung und Neuberechnung der Prüfdaten
• Kurze Reaktionszeit durch Live-Anzeige des Gesamtsauberkeitscodes sowie der Partikel- und Klassifizierungstabellen
• Trendanalyse zur Identifikation potenzieller Messabweichungen im Zeitverlauf
• Vollständige Kontrolle durch Anzeige des kompletten Prüfdatensatzes in einer Ansicht

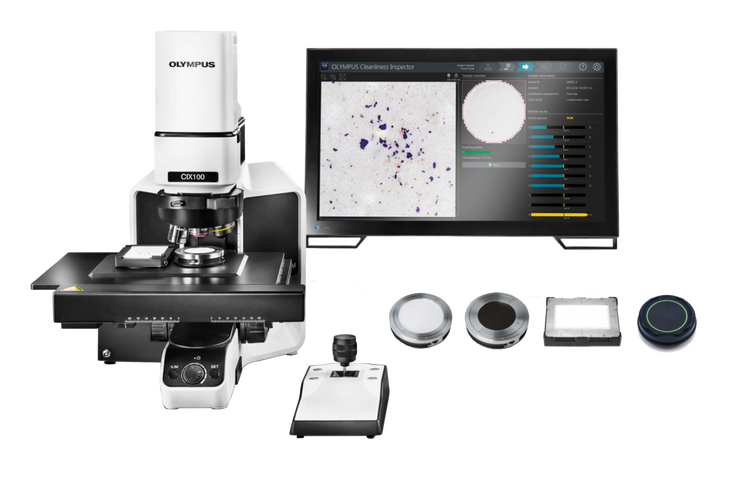

1. Reproduzierbare Bildgebungsbedingungen (Kameraabdeckung)

Hohe Reproduzierbarkeit durch geschützte Kameraausrichtung zur Vermeidung von Fehlausrichtungen.

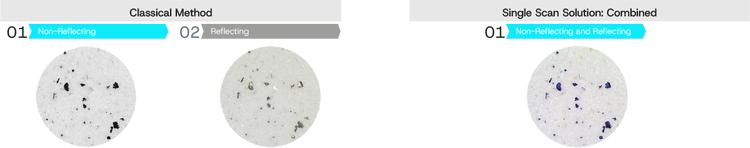

2. Innovatives Polarisationsverfahren (Detektor)

Erkennt reflektierende (metallische) und nicht reflektierende Partikel in einem Scan.

3. Reproduzierbare Messbedingungen

Der automatische Fokustrieb ermöglicht eine reproduzierbare Positionierung und damit eine einfache Nachuntersuchung erkannter Verunreinigungen.

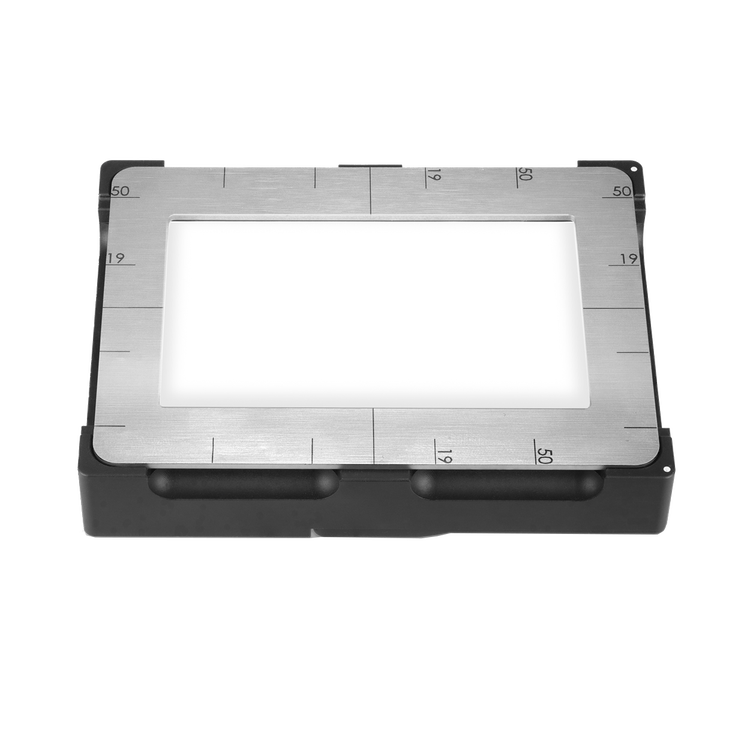

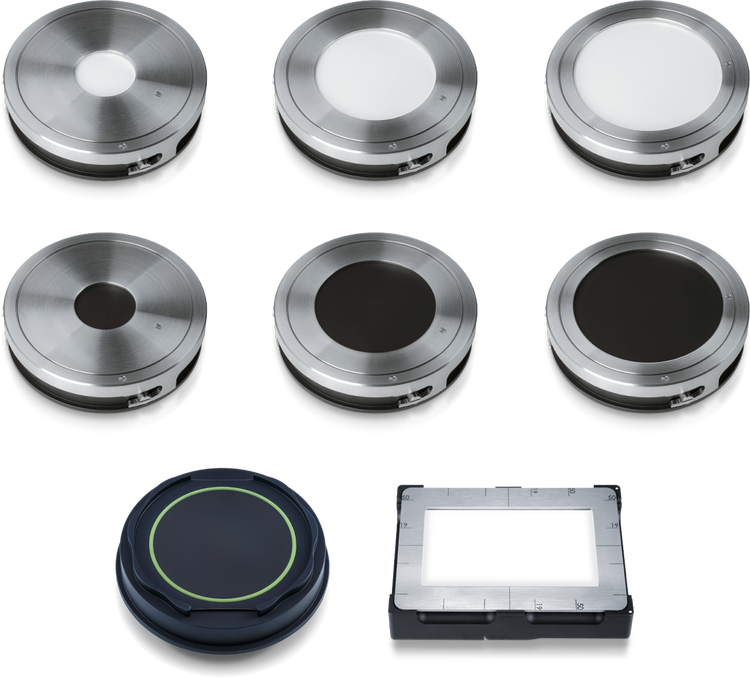

4. Bewährte Haltbarkeit (Tisch/Tischeinlagen)

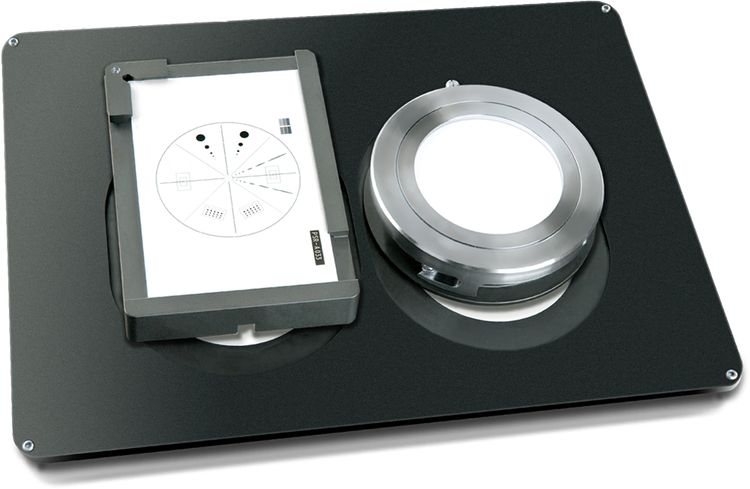

Die Tischeinlage hält die Membran sicher an der Position, eine zusätzliche Einlage nimmt eine integrierte Kalibrierhilfe oder eine zweite Probe auf.

5. Hervorragende optische Qualität (Mikroskop)

Die renommierten UIS2-Objektive und eine hochauflösende Kamera ermöglichen außergewöhnliche Bildqualität und genaue Messungen.

6. Einfach zu bedienen (Software)

Die bedienerfreundliche Software führt den Anwender durch den gesamten Prüfprozess und trägt so dazu bei, die Produktivität zu steigern und Fehler zu minimieren. Die Benutzeroberfläche verfügt über große Schaltflächen, die sich leicht mit der Maus oder auf dem Touchscreen-Monitor bedienen lassen.

7. Hochleistungsfähig (Workstation)

Beim Scannen der Probe liefert das System durch Farbänderungen eine direkte visuelle Rückmeldung über die klassifizierten und gezählten Verunreinigungen. Optional kann das System bei Überschreitung von Grenzwerten ein akustisches Warnsignal ausgeben.

Reproduzierbarkeit und Wiederholbarkeit

Der Arbeitsablauf der Sauberkeitsprüfung ist so einfach, dass selbst unerfahrene Prüfer genaue und wiederholbare Ergebnisse erzielen können. Das vorkonfigurierte und vorkalibrierte System, die Verwaltung der Benutzerrechte und regelmäßige Selbstüberprüfungen des Systems tragen dazu bei, dass die Einstellungen korrekt und die Prüfdaten unabhängig vom Prüfer oder System reproduzierbar sind. Auf diese Weise können mehrere Abteilungen und Standorte an verschiedenen Orten mit denselben Qualitätsstandards arbeiten.

Das Diagramm veranschaulicht die Präzision des CIX100 Systems durch Überprüfung der Messstabilität und Wiederholbarkeit anhand des Prozessleistungsindex (PPk). Die gleiche Probe bei 5-facher und 10-facher Vergrößerung wurde mehrmals (10 Mal) gemessen und die Partikelzahl aus typischen Größenklassen extrahiert. Das Diagramm zeigt die Bewertung von CPk und PPk für Klasse E (50-100 μm).

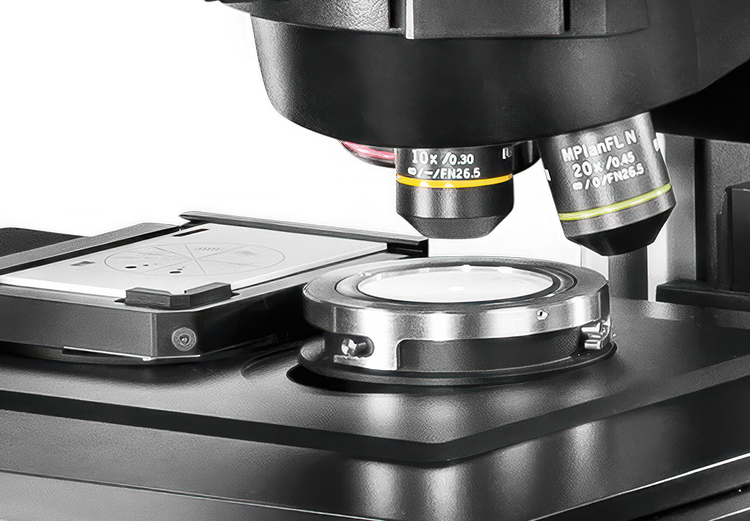

Hervorragende optische Qualität

Unsere UIS2 Objektive besitzen beste optische Eigenschaften und gewährleisten eine hervorragende Mess- und Analysegenauigkeit. Eine Lichtquelle sorgt für eine gleichbleibende Farbtemperatur, die für die Reinlichkeitsprüfung maximiert ist.

Optimierte Reproduzierbarkeit

Das vorkonfigurierte und vorkalibrierte System erinnert automatisch an die Selbstüberprüfungen des Systems, der integrierte Kalibrationsschieber unterstützt die regelmäßige Systemüberprüfung.

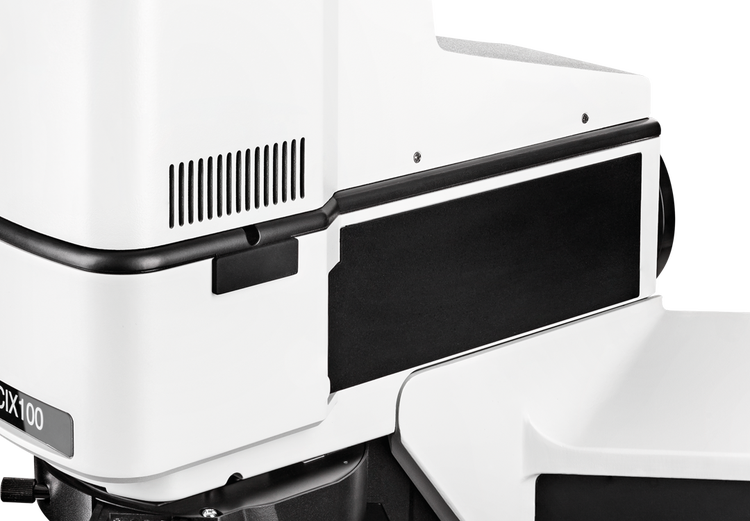

Stabiles Messsystem

Die Ausrichtung des Strahlengangs, der motorgesteuerter Objektivrevolver und die Kamera sind durch eine Abdeckung geschützt, um versehentliche Änderungen zu verhindern. Zur Erhöhung der Stabilität wurden alle beweglichen Teile aus dem optischen Strahlengang entfernt.

Maximale Produktivität dank intuitiver Steuerung

Das CIX100 System bietet eine höhere Leistung und Produktivität während des gesamten Prüfprozesses und vereinfacht die Sauberkeitsprüfung für Prüfer unabhängig von ihrer Erfahrung. Die Software führt Schritt für Schritt durch die gesamte Sauberkeitsprüfung. Intuitive Arbeitsabläufe und die Verwaltung von Benutzerrechten verbessern die Produktivität und das Vertrauen in die Ergebnisse und reduzieren gleichzeitig die Durchlaufzeit, die Kosten pro Test und Bedienungsfehler. Das Ergebnis ist ein System, optimierte für hohe Qualitätsstandards.

Die klar strukturierte Benutzeroberfläche macht die Sauberkeitsprüfung nicht nur wiederholbar und reproduzierbar, sondern für Experten und Nichtexperten gleichermaßen einfach.

Schritt-für-Schritt-Arbeitsablauf

Der intuitive Arbeitsablauf führt Benutzer in drei einfachen Schritten durch den Prüfprozess: Probe prüfen, Ergebnisse überprüfen und Bericht erstellen. Vom Scannen der Probe bis zur Erstellung konformer Berichte verbessert die maximierte Automatisierung die Bedienerfreundlichkeit bei jedem Schritt. So können Bediener unabhängig von ihrer Erfahrung effiziente Prüfungen durchführen und zuverlässige Daten erstellen.

Die intuitive Benutzeroberfläche führt den Bediener schrittweise durch den gesamten Prüfprozess. Dadurch entsteht ein schneller, produktiver Arbeitsablauf.

Vorkonfiguriertes und vorkalibriertes System

Ein vorkonfiguriertes, vorkalibriertes System mit intuitiver Benutzeroberfläche macht die Sauberkeitsprüfung für Prüfer unabhängig von der Erfahrung einfach.

Das System erinnert daran, regelmäßig automatische Systemprüfungen durchzuführen, um präzise Ergebnisse sicherzustellen, und vorkonfigurierte und kundenspezifische Systemkonfigurationen unterstützen den Bediener bei der täglichen Arbeit.

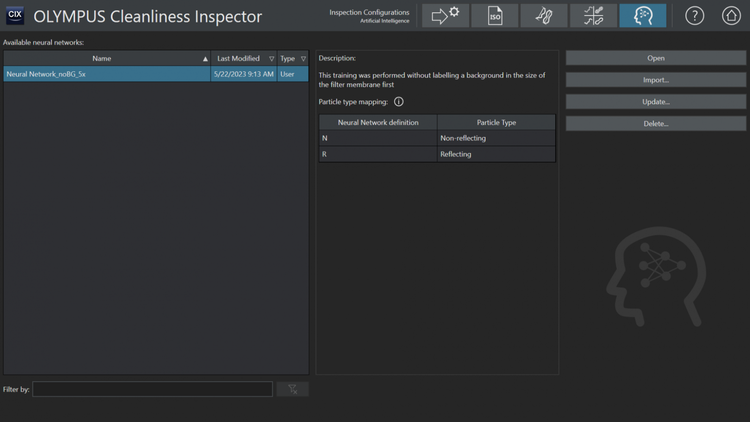

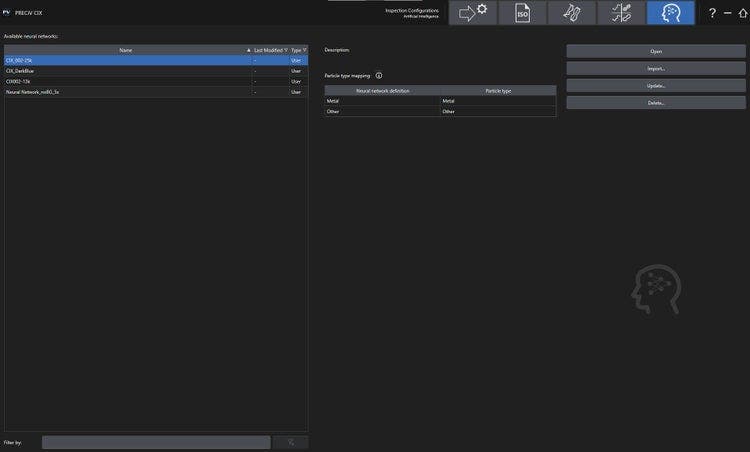

Bildanalyse basierend auf Deep Learning Technologie

TruAI Deep Learning

Das CIX100 System mit integrierter TruAI Deep Learning Technologie ermöglicht eine Bildanalyse, die über klassische Algorithmen hinausgeht. Prüfer können ein trainiertes neuronales Netz für Proben anwenden, um eine höhere Reproduzierbarkeit und belastbarere Analysen zu erzielen. Mit der CIX100 TruAI Lösung können erkannte Partikel nach Partikeltyp unterschieden werden, z. B. ob reflektierend oder nicht reflektierend.

Weitere Informationen über TruAI Deep Learning

Speicherung und gemeinsame Nutzung

Alle Daten werden automatisch gespeichert. Bediener können schnell auf alle archivierten Proben mit den entsprechenden Daten und auf Berichte zur Überarbeitung oder Verteilung zugreifen.

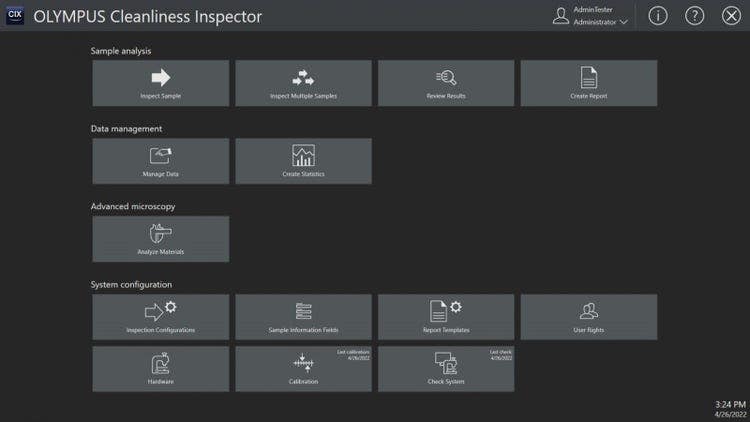

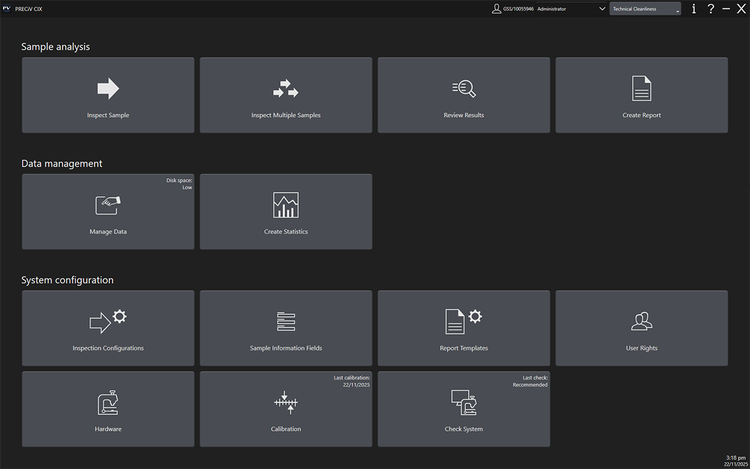

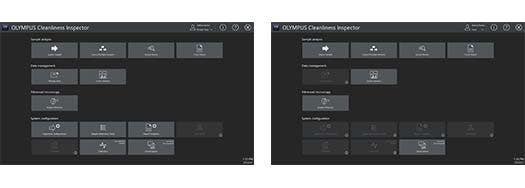

Administratoren können auf die komplette Systemeinrichtung zugreifen (links), während unerfahrene Benutzer auf grundlegende Arbeitsabläufe beschränkt werden können (rechts)

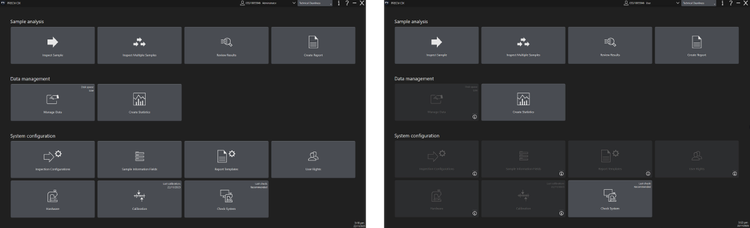

Management-Tools

Administratoren können festlegen, welche Bediener Zugriff auf die verschiedenen Teile des Systems haben. Dies hilft unerfahrenen Bedienern, sich ganz auf die jeweilige Aufgabe zu konzentrieren. Insbesondere können sie auf diese Weise kritische Parameter wie die Kalibrierung und die für den automatisch generierten Bericht ausgewählten Daten nicht verändern.

Hohe Leistung mit Touch-Technologie

Touchscreen

Die Benutzeroberfläche verfügt über große Schaltflächen, die sich leicht mit der Maus oder auf dem Touchscreen-Monitor bedienen lassen.

Prüfkonfigurationen

Die Prüfkonfigurationen werden verwendet, um alle Parameter für die Probenprüfung festzulegen, u. a. Regeln für die Charakterisierung von Partikeln und die Festlegung von Partikelgruppen und -typen.

Das CIX100 System ist bei der Lieferung bereits konfiguriert und kalibriert, diese Einstellungen können aber auch sehr einfach geändert werden, um sie an die jeweiligen Anwendungen und Einsatzbedingungen anzupassen.

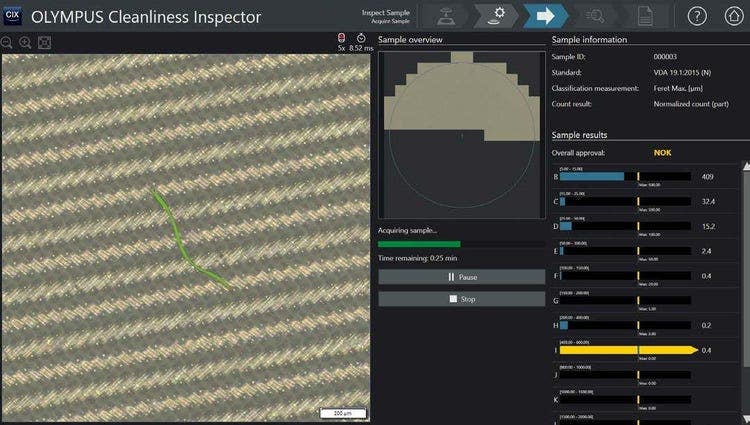

Schnelle Live-Analyse und Überprüfung

Alle relevanten Daten an einer Stelle

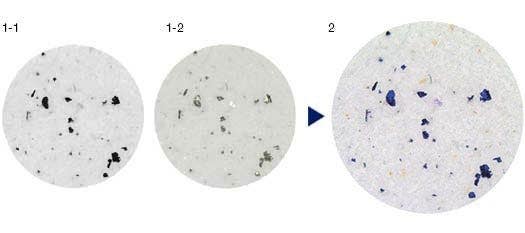

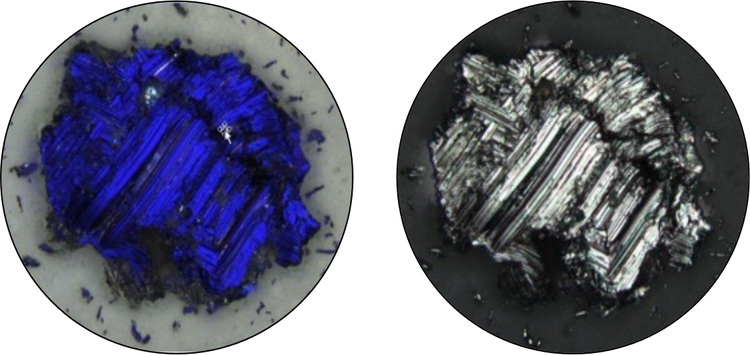

Das CIX100 System bietet dank einer patentierten* Polarisationsmethode eine leistungsstarke Bildaufnahme und eine präzise Live-Analyse von reflektierenden und nicht reflektierenden Partikeln im Bereich von 2,5 µm bis 42 mm in einem einzigen Durchlauf. Mit dieser All-in-one-Scan-Lösung können Scans doppelt so schnell durchgeführt werden wie mit der klassischen Methode (Inspector Serie). Gezählte und sortierte Partikel werden während der Erfassung live angezeigt und in Größenklassen unterteilt, was die direkte Entscheidungsfindung unterstützt und im Falle eines fehlgeschlagenen Tests eine schnelle Reaktionszeit gewährleistet.

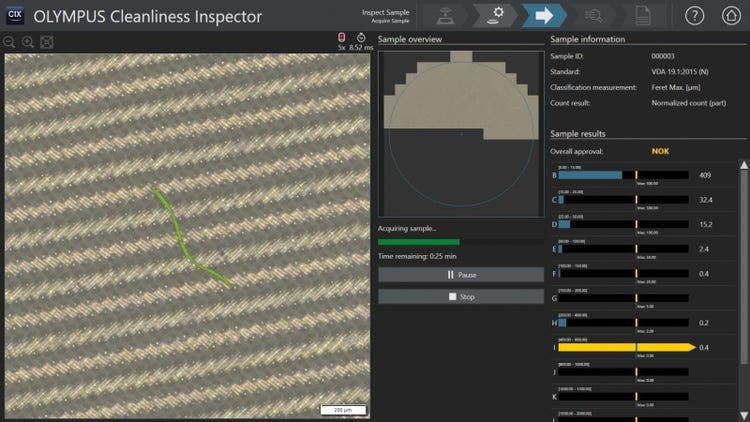

Alle relevanten Daten werden während der Prüfung live auf einem Bildschirm angezeigt, sodass der Prüfer die Prüfung stoppen oder unterbrechen kann, wenn eine Prüfung fehlschlägt.

Identifizierung der Flächendeckung des Filters

Das Probenübersichtsbild wird zu Beginn der Probenprüfung erstellt und zeigt den gesamten Filter bei niedriger Vergrößerung an. Das Übersichtsbild hilft vor dem Beginn der Prüfung die Flächendeckung des Filters oder Partikelhäufungen zu identifizieren.

Ist die Filterzuweisung höher als gewünscht, wird der Bediener automatisch informiert und kann entsprechend reagieren.

Überblick über die Probenangaben

Mit der Prüfkonfiguration werden alle Parameter der Untersuchung eingestellt.

Der Abschnitt mit den Probenangaben listet die wichtigsten Daten auf.

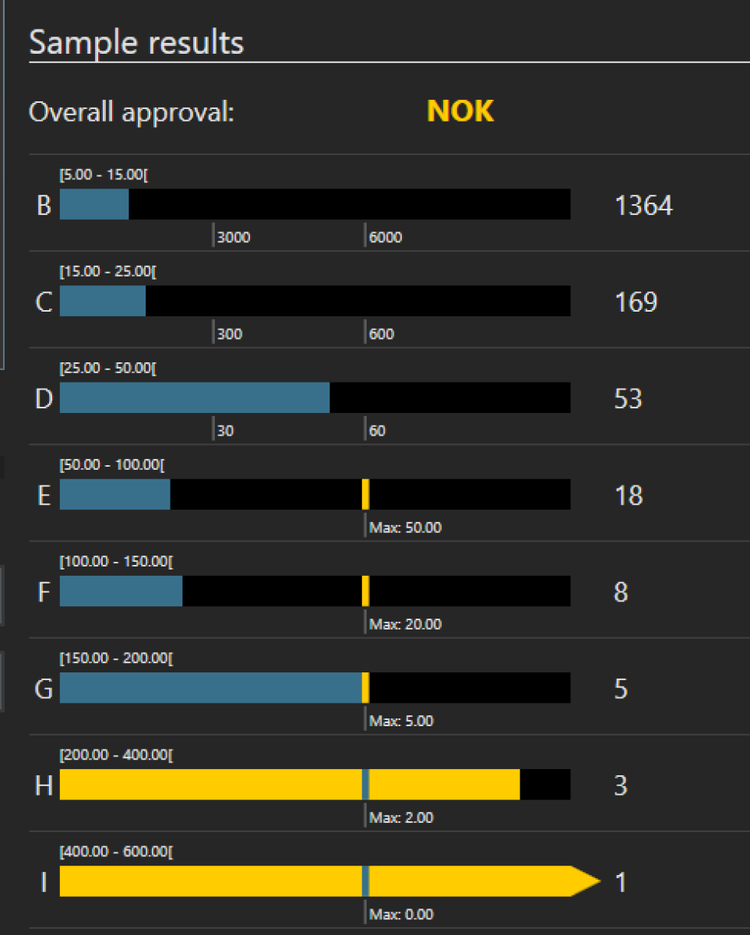

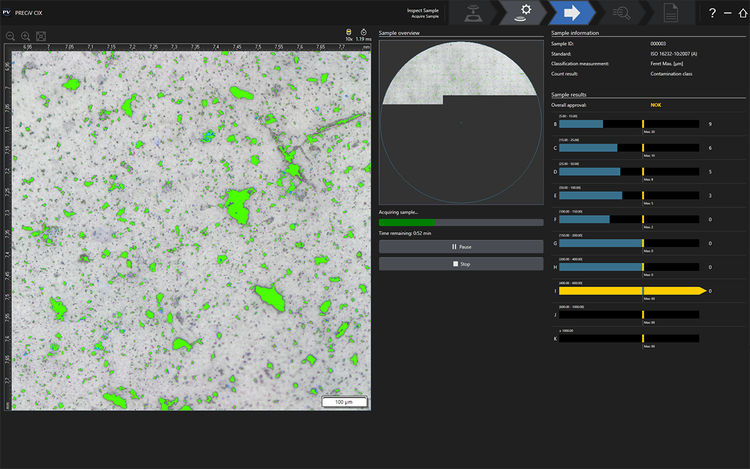

Live-Analyse für direkte Rückmeldung der Ergebnisse

Verunreinigungen werden automatisch analysiert und nach Größenklassen entsprechend der gewählten Norm bzw. dem gewählten Standard sortiert und farblich markiert, um deutlich anzuzeigen, welche Größenklasse einen vordefinierten Grenzwert überschreitet. Zur Erhöhung der Zuverlässkeit wird die Einordnung in die verschiedenen Partikelklassen in einem statistischen Kontrolldiagramm visuell dargestellt.

Es werden vordefinierte akzeptable Partikelzahlen pro Größenklasse angezeigt, und die Probe kann noch vor der vollständigen Erfassung der Membran validiert (OK) oder abgelehnt (NOK) werden.

Die Software CIX100 v. 1.6 ist in den Bereichen der Elektromobilität und der Medizintechnik erforderlich und ermöglicht Bedienern, Genehmigungsgrenzen für einzelne Partikeltypen festzulegen.

Ein akustisches Signal kann eingeschaltet werden, wenn die Genehmigung NOK lautet oder die Prüfung abgeschlossen ist.

Erkennung von dunklen, hellen, kleinen und großen Partikeln

Live-Verarbeitung und Klassifizierung von kleinen und großen Partikeln nach internationalen Normen und Standards (2,5 µm bis 42 mm).

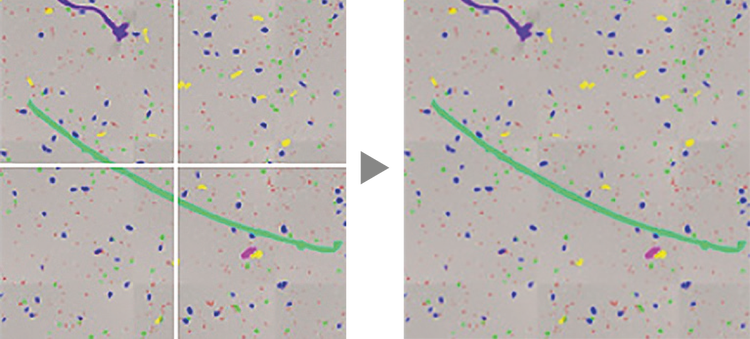

Die Aufnahme von Mosaikbildern („Stitching“) rekonstruiert automatisch Bilder von großen Partikeln.

Erfassung dunkler Partikel auf hellem Hintergrund oder umgekehrt.

Zeitinformation

Die zur Probenerfassung noch erforderliche Restzeit wird klar angezeigt.

Alle Partikel- und Klassifizierungstabellen, der Gesamtsauberkeitscode, die Partikelposition und die verwendete Norm werden in einer Ansicht angezeigt.

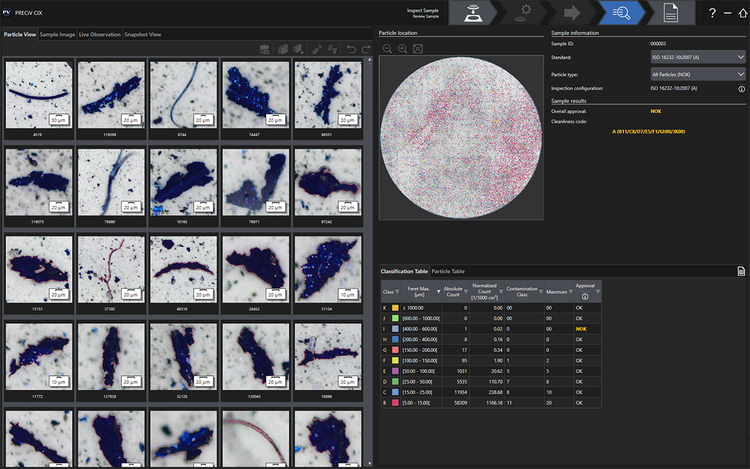

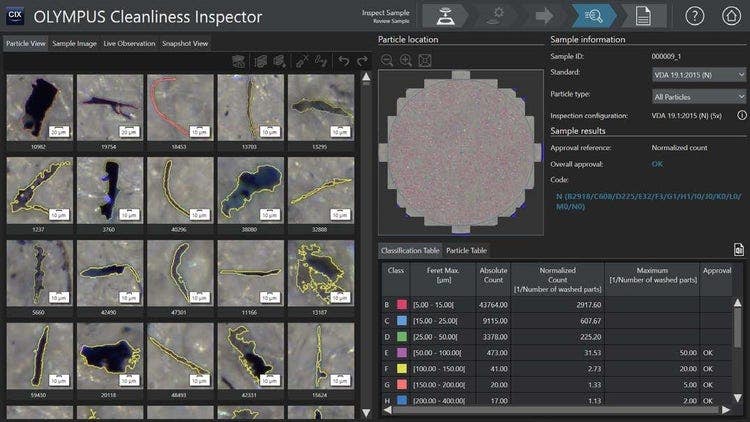

Flexibel für Auswertung und Überarbeitung

Das OLYMPUS CIX100 System kombiniert leistungsstarke, einfach zu bedienende Werkzeuge zur Überarbeitung von Prüfdaten mit einer schnellen, geführten Partikelprüfung. Die benutzerfreundliche Reklassifizierungsfunktion bietet Flexibilität und unterstützt internationale Normen und Standards. Miniaturansichten aller vom System erkannten Verunreinigungen sind mit Maßangaben verknüpft, sodass sich die Daten leicht überprüfen lassen. Die Angaben über eine Verunreinigung sind leicht zu finden. Während des Überprüfungsverfahrens werden die Ergebnisse aktualisiert und automatisch in allen Ansichten und Größenklassen angezeigt. Das spart Zeit durch die übersichtliche Darstellung aller relevanten Prüfergebnisse.

Visualisierung verschiedener Partikelansichten, z. B. der größten reflektierenden oder nichtreflektierenden Partikel

Direkte Identifizierung dank detaillierter Dateneinblicke

Klare Anordnung von Bildern, Daten und Ergebnissen zur sofortigen Entscheidungsfindung für die Weiterverarbeitung. Übersichtliche Anzeige der kompletten Prüfdaten in verschiedenen wählbaren Ansichten. Anzeige von Partikelbildern, geordnet nach Größe, aller Partikeltypen (reflektierend oder nichtreflektierend).

Überarbeitung von Prüfdaten

Basierend auf den gespeicherten Informationen zur Partikelposition positioniert sich der Objekttisch direkt an einer ausgewählten Partikelposition zur weiteren Untersuchung und Überarbeitung, beispielsweise mit einem erweiterten Fokusbild (All-in-Focus-Bild, EFI) oder einer maßgeschneiderten Lösung für eine Höhenmessung.

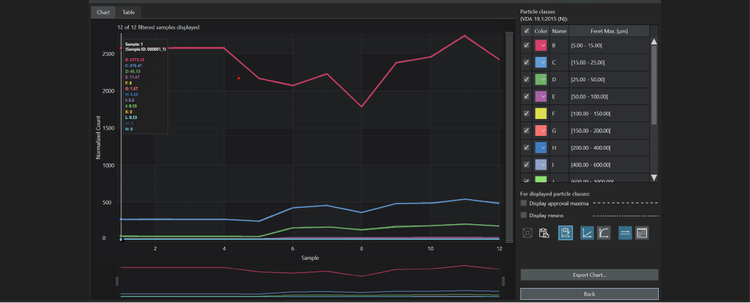

Trendanalyse

Die statistische Datenanalyse kann über die Zeit durchgeführt und grafisch dargestellt werden.

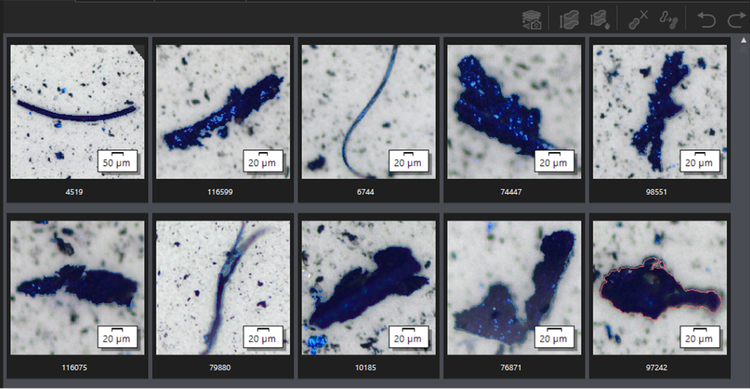

Dokumentation von Partikel-Momentaufnahmen

Einzelne Bilder von Verunreinigungen können aufgenommen und zur manuellen Messwertbestätigung und verbesserten Dokumentation verarbeitet werden.

Anzeige von Partikelbildern, geordnet nach Größe, aller Partikeltypen (reflektierend oder nichtreflektierend).

Einfache Datenüberprüfung

Miniaturansichten der Verunreinigungen sind zudem mit ihren Positionen und Abmessungen verknüpft. Mit der Auswahl einer Miniaturansicht wird das System automatisch zu der Verunreinigung geführt.

Sortier- und Partikeltabellen zeigen die Ergebnisse entsprechend der ausgewählten Norm an.

Zuverlässige Ergebnisse

Die Sortier- und Partikeltabellen zeigen die Ergebnisse entsprechend der ausgewählten Normen bzw. Partikeldaten an.

Die auf der gewählten Norm basierenden Gesamtklassifizierungsergebnisse werden berechnet und angezeigt.

Direktes Feedback

Sofortige Berechnung und Darstellung der Vorschriften der Gesamtklassifizierung der Kontaminationsklasse (CCC) gemäß der gewählten Norm.

Verschiedene Normen für die Technische Sauberkeit

Präzise konform

Ergebnisse können mit einem Klick auf alle Normen und Standards umgerechnet werden.

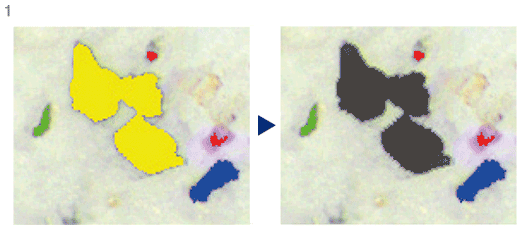

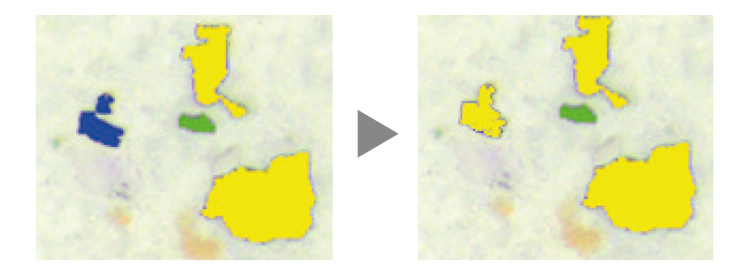

Schnell und einfach: Prüfdaten überprüfen, überarbeiten und neu berechnen

Der Prüfer kann die Daten sehr einfach überprüfen. Leistungsstarke Software-Tools, wie zum Löschen, Teilen und Zusammenlegen vereinfachen das Überprüfen der Daten.

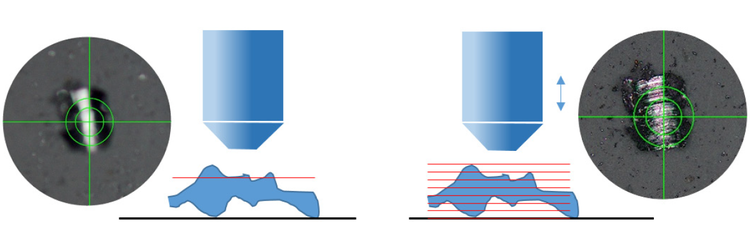

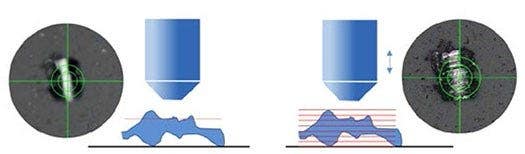

Lösung zur Höhenmessung

Die Extended Focus Imaging Funktion (EFI) des CIX100 Systems erfasst Bilder von Proben, deren Höhe über die Schärfentiefe des Objektivs hinausgeht, und stapelt diese, um ein vollständig fokussiertes Bild zu erstellen. Das System kann außerdem durch eine Lösung zur Höhenmessung bestehend aus einem 20X-Objektiv und einer speziellen Software zur Erfüllung der Anforderungen nach VDA 19 für Höhenmessungen ergänzt werden. Für ausgewählte Partikel wird die Höhenmessung entweder automatisch oder manuell durchgeführt. Der berechnete Höhenwert wird als zusätzliches Datenfeld im Ergebnisblatt aufgeführt.

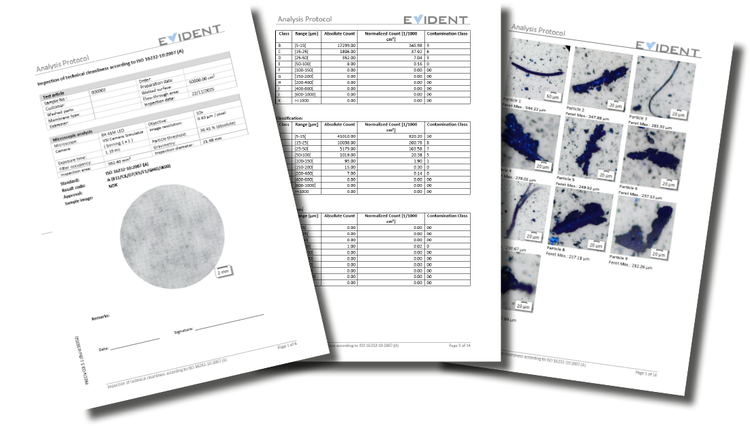

Berichte, die internationalen Normen und Standards entsprechen.

Effiziente Berichterstellung

Intelligente, erweiterte Berichtstools ermöglichen eine einfache digitale Dokumentation der Prüfergebnisse mit einem Klick. Berichte basieren auf vordefinierten Vorlagen, die den Industriestandards entsprechen und leicht an die Anforderungen jedes Unternehmens angepasst werden können. Ergebnisse werden nach Microsoft Word oder direkt als PDF für den einfachen Datenaustausch per E-Mail exportiert. Berichtsvorlagen und Tools zur gemeinsamen Nutzung von Daten helfen unerfahrenen Bedienern, schnell genaue, professionelle Unterlagen zu erstellen und zu verteilen. Das CIX100 System kann auch Berichte und Daten zur Protokollierung archivieren

Einfach zu verwendende vordefinierte Vorlagen

Berichte basieren auf vordefinierten Vorlagen, die den Industriestandards entsprechen und leicht an die Anforderungen jedes Unternehmens angepasst werden können.

Analytische Berichte entsprechen dem Standard, der bei der Analyse verwendet wird.

Effizient und einfach

Eine Liste der verfügbaren Vorlagen wird basierend auf dem bei der Analyse verwendeten Standard angezeigt und ermöglicht die schnelle Erstellung von konformen Berichten, auch für unerfahrene Bediener.

Die Software unterstützt Ausgabeformate wie MS Word, PDF oder Excel.

Einfacher Datenexport

Der Export eines Berichts ist so einfach wie ein Mausklick. Berichte können, je nach Wunsch, im Format Microsoft Word oder PDF erstellt und die Ergebnisse können zu Partikeln und Klassifizierung sowie die Trendanalyse einfach nach Microsoft Excel exportiert werden. Die Größe der Berichtsdateien ist für eine effiziente gemeinsame Nutzung von Daten optimiert.

Langfristige Datenspeicherung

Alle archivierten Proben mit entsprechenden Daten und Berichten können schnell zur Überarbeitung oder Verteilung abgerufen werden. Alle Prüfdaten und Berichte werden automatisch gespeichert und über einen gewissen Zeitraum archiviert.

Auf diese Weise können benötigte Informationen leicht gefunden werden, um eine Entscheidung Jahre später zu begründen.

Die Informationsseite eines Berichts

Probenangabenbereich

Dieser Bereich des Berichts enthält Angaben über die Probe, z. B. Kunde, Prüfer, Bestellnummer und Prüfdatum. Alle Daten werden automatisch eingefügt.

Da die größten Partikel besonders kritisch sind, werden in diesem Abschnitt des Berichts die zehn größten bei der Prüfung gefundenen Partikel aufgelistet.

Klassifizierungstabelle

In diesen Teil des Berichts werden die Daten eingetragen, die während der Prüfung mit den ausgewählten Normen errechnet wurden, und es werden Informationen, wie Größenklasse und Bereich sowie die absolute Anzahl erkannter Partikel und die Verschmutzungsklasse, angezeigt.

Die Ergebnisseite mit Bildern des größten Partikels.

Bilder der größten Partikel

Miniaturansichten der größten Partikel werden zusammen mit den Partikelparametern und der Partikelgruppe angezeigt. In den Miniaturansichten werden auch Bilder von Verunreinigungen angezeigt, die aus kleineren Bildern zusammengesetzt wurden.
