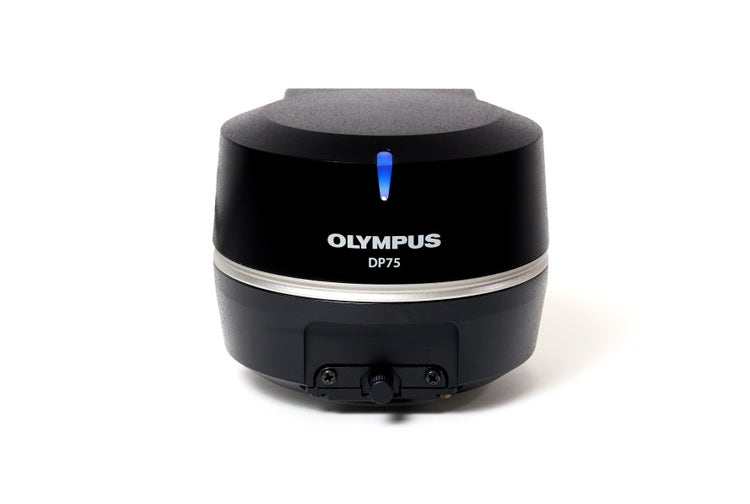

Digitale Mikroskopkamera DP75
Die digitale Mikroskopkamera DP75 liefert scharfe, rauscharme Inspektionsbilder. Mehrachsige Farbkorrekturtechnologie, LCD-Farbfilter und weitere Anwendungen. Bildrate von 22 fps bei über 4k-Auflösung und 60 fps bei Full-HD-Auflösung. Pixel-Shifting ermöglicht die Aufnahme hochauflösender Bilder auch bei geringer Vergrößerung mit einer maximalen Auflösung von 8192 × 6000.
Eine Kamera. Vielseitige Anwendung.
Die digitale Mikroskopkamera DP75 ist ein hochleistungsfähige, vielseitig einsetzbare Kamera, die sowohl hochauflösende Hellfeldbilder als auch Fluoreszenzbilder aufnehmen kann. Sie vereinfacht die Bildaufnahme beim Mikroskopieren, damit die eigentliche Arbeit im Mittelpunkt stehen kann.
Pankreas einer Ratte. Färbung: DAPI AF555 Cy5
Colon. Färbung: HE
Infrarot-Fluoreszenzbildgebung
Die DP75 Kamera unterstützt verschiedene Färbungen und Wellenlängen bis zu 1000 nm mit einem schaltbaren Infrarot (IR)-Sperrfilter. Auf diese Weise können zum Beispiel die Probenbedingungen mit einem Standard-Weitwinkelmikroskop überprüft werden, bevor die Bildgebung mit einem Konfokalmikroskop beendet wird.
PTK2. Färbung: Cy7
Qualitative Analysefunktionen
Erfahren Sie mehr mit den erweiterten Analysefunktionen der Kamera.
- Der lineare Modus ermöglicht die relative Intensitätsbewertung eines Fluoreszenzbilds, sodass Sie die Intensität der Fluoreszenz-Expression quantitativ vergleichen können.

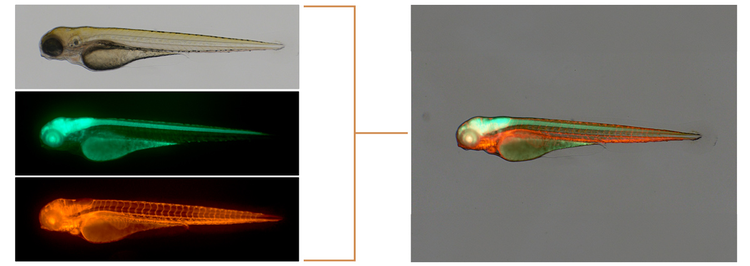

- Sie können problemlos Fluoreszenz- und Hellfeldbilder pixelgenau überlagern, da Sie denselben Sensor für Hellfeld und Fluoreszenz verwenden. So können Sie die Bereiche der Fluoreszenz-Expression präzise bestimmen und sich auf die relevante Morphologie und Lokalisierung Ihrer Probe konzentrieren.
Bildquelle: Dr. Hiroyuki Nakajima, National Cerebral and Cardiovascular Center
Intelligente Erkennung des Mikroskopieverfahrens
Die KI-basierte Szenenerkennung erkennt automatisch fünf Mikroskopieverfahren (Hellfeld, Fluoreszenz, Phasenkontrast, differentieller Interferenzkontrast und Polarisation), sodass Bediener mit minimalem Schulungsaufwand hochwertige Bilder aufnehmen können.
Die DP75 Kamera ist nicht für die klinische Diagnostik vorgesehen.
Angewandte Technologien
Hohe Bildfrequenz
Für die effiziente Aufnahme lebender Proben ist eine hohe Bildfrequenz wichtig, um die Dynamik der Proben zu erfassen. Dank ihrer hohen Bildfrequenz von 22 Bildern pro Sekunde (fps) bei einer Auflösung von über 4K bzw. 60 fps bei Full-HD-Auflösung liefert die Kamera gleichmäßige, schnelle Live-Bilder für einfaches Framing und komfortable Live-Betrachtung.

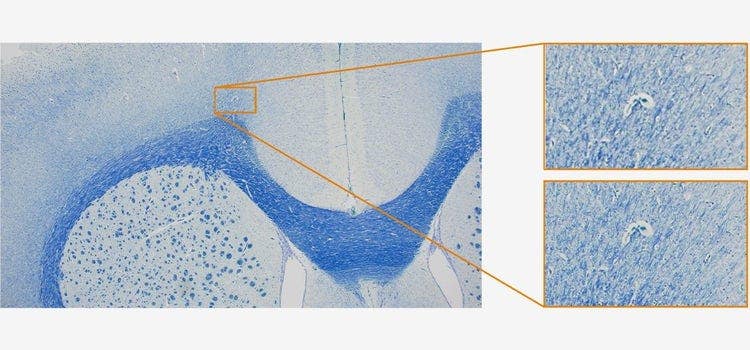

Oben rechts: Ohne Pixel-Shift / Unten rechts: Mit Pixel-Shift
Hochauflösende Bilder, großes Sichtfeld
Dank des großen Sichtfelds der Kamera lassen sich die zu untersuchenden Bereiche schnell finden, wodurch sich die Effizienz Ihrer Forschung erhöht. Zudem ermöglicht die DP75 Kamera dank der Pixel-Shift-Modi die Aufnahme hochauflösender Bilder mit einer maximalen Auflösung von 8192 × 6000 selbst bei geringer Vergrößerung.

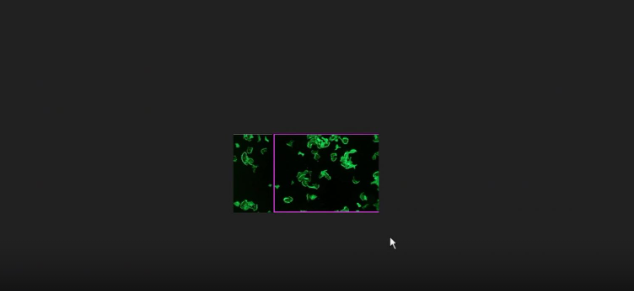

Multiple Image Alignment (MIA) Funktion
Die Instant Multiple Image Alignment (MIA) Funktion vereinfacht die Erstellung großformatiger Bilder durch manuelles Verschieben des XY-Objekttisches ohne Motorsteuerung, da anhand des integrierten Positionsnavigators immer die Position auf der Probe während der Hellfeld- und Fluoreszenzbildgebung zu erkennen ist.

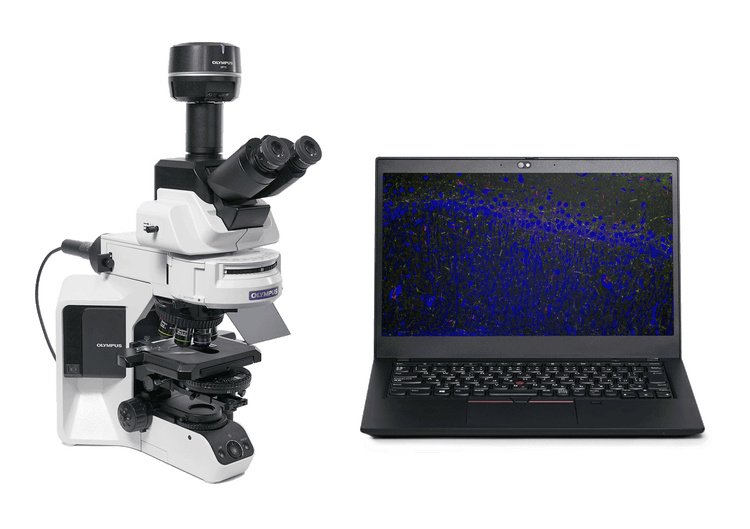

Flexible Upgrades
Die DP75 Kamera ist mit einem USB 3.1 Gen2-Anschluss ausgestattet und so mit den meisten PCs kompatibel, um das aktuelle System einfach und effektiv aufzurüsten.
Spezifikationen
Kühlsystem: Peltier-Kühlelement (aktive Kühlung）
- 1.1 inch 12.37 megapixel color CMOS image sensor, global shutter
4096 × 3000 (3CMOS-Modus)
4096 × 3000 (1×1)
3840 × 2160 (1×1) (nach Zuschnitt)
2048 × 1500 (2×2)
2048 × 1500 (1×1)
1920 × 1080 (1×1)
ROI
(entspricht ISO 100/200/400/800/1600/3200)
- 2 × 2
Anpassung: ±2,0 EV in Schritten von: 1/3 EV
Zeit: 28 μs – 120 s
Max. 22 fps bei 2048 × 1500 (2 × 2)
Max. 44 fps bei 2048 × 1500 (1 × 1)
Max. 60 fps bei 1920 × 1080 (1 × 1, Full HD)
4096 × 3000 (3CMOS Modus): ca. 2 s
4096 × 3000 (1×1): ca. 1,2 s
2048 × 1500 (2×2)：ca. 1,0 s
2048 × 1500 (1×1): ca. 0,4 s
1920 × 1080 (1×1): ca. 0,4 s
Ein: 400 nm bis 650 nm
Aus: 400 nm bis 1000 nm
（ Unterstützt Fluoreszenz und Hellfeld ） *3*4
(Unterstützende Szene: Hellfeld, Fluoreszenz, Phasenkontrast, differentieller Interferenzkontrast und Polarisation)*4
DP2-TWAIN Version 10.5 oder höher
Windows 11 Pro (64 Bit）
RAM: 8 GB oder mehr (empfohlen werden 16 GB oder mehr）
PC I/F: USB 3.1 Gen2 (Typ A) (eine spezielle Karte ist nicht erforderlich) *5
- Camera interface cable: Approx. 2.7 m
- AC adaptor: 107 (W) x 47 (D) x 30 (H) mm / Approx .0.3 kg
- Controller: 384（W）×308（D）×100（H）mm
*1 Die Bildfrequenz kann sich abhängig von der Konfiguration des PCs, der Monitorauflösung und/oder der Software verringern.
*2 Ein Monitor ist erforderlich, der für Adobe RGB ausgelegt ist.
*3 Für cellSens Standard ist eine Lizenz für die Option „Manueller Prozess“ erforderlich.
*4 Nicht verfügbar in der Kombination mit cellSens Entry oder DP2-TWAIN.
*5 Kompatibel mit USB 3.1 Gen1 (5 GB/s), aber die Bildrate ist verringert.
Eine Liste der kompatiblen PCs für DP75 finden Sie hier.
* These were tested using cellSens software.
✔: Available, -: indicates that the operation in combination with PC is not confirmed yet.
TestedPC
Colspan=4
Result
Colspan=8
Desktop
Rowspan=2
Laptop
Rowspan=3
*1: DP73 and DP80 do not support the Kernel DMA Protection function of Windows10 and Windows11.
When using DP73 or DP80 on Windows10 and Windows11, disable Kernel DMA Protection in [BIOS Settings] on your PC before use.
Kernel DMA Protection (The procedure to check the status of Kernel DMA Protection is included.)
https://docs.microsoft.com/en-us/windows/security/information-protection/kernel-dma-protection-for-thunderbolt
How to disable Kernel DMA Protection (When using HP EliteDesk 800 G6 TWR, the setting procedure differs depending on the manufacturer and model. For other PCs, please contact respective manufacturer.)
- Start the system.
- Press the [ESC] key or the [F10] key immediately after starting the system. Startup Menu appears. (If you press the [F10] key, the [BIOS settings] window appears. Go to Step ４.)
- Press [BIOS Setup] (F10).
- Select [System Options] in [Advanced].
- Uncheck the [DMA protection] checkbox.
- Press the [F10] key to save the settings and exit the system. When "Save Changes？" appears, select "Yes".
* All brand names and product names are registered trademarks of their respective companies.
* The results described above do not provide any guarantees on the operation.
* When using the above notebook PC in combination with DP75, USB Type A to C conversion adapter compatible with USB3.1 Gen2 is required.
