SZX-AR1
Mit dem AR1-Mikroskopsystem lassen sich Text und digitale Bilder in das Sichtfeld des Mikroskops einblenden, sodass Mitarbeiter problemlos Anweisungen befolgen, Notizen lesen und sogar Videos ansehen können, ohne die Augen von den Okularen zu nehmen. Das AR1-Modul arbeitet mit Stereomikroskopen der SZX-Serie von Evident und verwandelt diese in Augmented-Reality-Tools, die die Geschwindigkeit und Effizienz von Fertigungsaufgaben und Schulungen unter dem Mikroskop verbessern.
Überblick
Augmented-Reality-Mikroskopsystem SZX-AR1
Vereinfachung komplexerFertigungsaufgaben unter dem Mikroskop
Mit dem AR1-Mikroskopsystem lassen sich Text und digitale Bilder in das Sichtfeld des Mikroskops einblenden, sodass Mitarbeiter problemlos Anweisungen befolgen, Notizen lesen und sogar Videos ansehen können, ohne die Augen von den Okularen zu nehmen.
Das AR1-Modul arbeitet mit Stereomikroskopen der SZX-Serie von Olympus und verwandelt diese in Augmented-Reality-Tools, die die Geschwindigkeit und Effizienz von Fertigungsaufgaben und Schulungen unter dem Mikroskop verbessern.
Schnellere und effizientere Herstellung medizinischer Geräte
Geringeres Risiko menschlicher Fehler

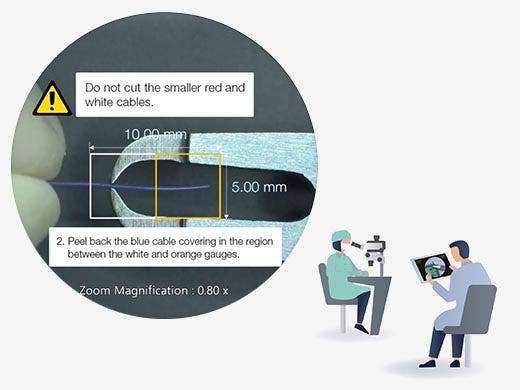

Bei komplexen Fertigungsaufgaben kann das AR1-Mikroskopmodul Monteuren dabei unterstützen, ihre Arbeit mit weniger Fehlern abzuschließen, da es hilfreiche Informationen in das Sichtfeld des Mikroskops projizieren kann:
- Abbildungen
- Videos
- Digitales Fadenkreuz
- Zoom-verknüpfte Messlehre
- Anmerkungen
Diese Projektionstechnologie kann die Gefahr von Erinnerungsfehlern verringern und ermöglicht ein komfortableres Arbeiten, da sich der Nutzer auf seine Aufgabe konzentrieren kann, statt immer wieder den Blick abwenden zu müssen.
Keine Unterbrechung der Fertigung
Mit der benutzerfreundlichen AR1-Software können Fertigungsingenieure schnell das Programm einrichten, das der Bediener während der Montage verwenden soll, und das System effizient in den Fertigungsprozess integrieren.

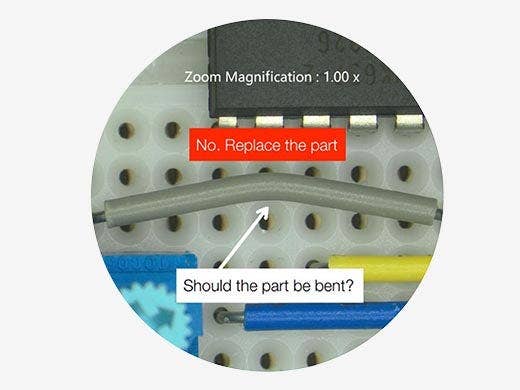

- Kollaborationssoftware von Drittanbietern, z. B. Microsoft Teams, ermöglicht die Unterstützung durch einen Spezialisten oder Ingenieur, der nicht vor Ort ist, aber ebenfalls das Bild im Sichtfeld des Mikroskops sehen kann.
- Dieser Spezialist kann den Monteur in Echtzeit anleiten, um Probleme schnell zu lösen.
- Funktionen zur Bild- und Videoaufzeichnung machen die Dokumentation schnell und einfach.
Schnelle Schulung neuer Mitarbeiter in der Fertigung
Effiziente Montageschulung am Mikroskop
Das AR1-System macht Schulungen effizienter und flexibler.

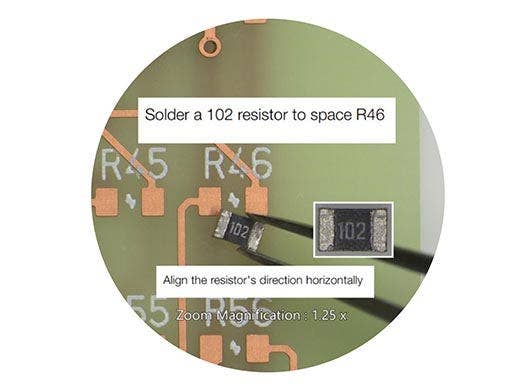

- Ein Schulungsleiter kann einem neuen Mitarbeiter jeden Schritt des Montageprozesses demonstrieren und zeigen, wie die Komponenten aussehen sollten, wenn sie richtig zusammengebaut sind.
- Ein Mitarbeiter kann direkt am Mikroskop geschult werden, ohne die Augen von den Okularen zu entfernen, sodass er konzentriert arbeiten kann.
Schulung ohne Anreise

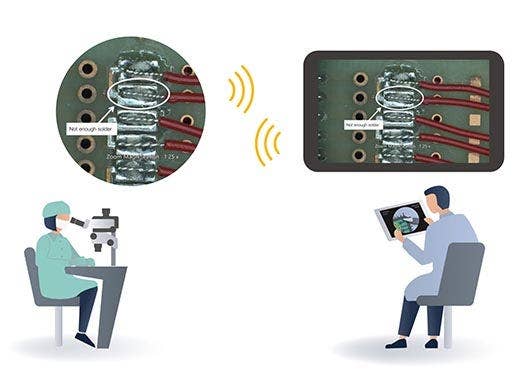

Wenn Schulungsleiter erst an verschiedene Orte reisen müssen, erhöht sich der Zeit- und Kostenaufwand. Mit dem AR1-System entfallen Reisekosten, was Zeit und Geld spart.
- Schulungsleiter können aus der Ferne arbeiten, ohne dass sie anreisen müssen.
- Videoaufzeichnungen zur Schulung neuer Mitarbeiter statt eines Live-Trainers.
Kompatibel mit vorhandenen Stereomikroskopen
Minimaler Aufwand und minimale Startkosten

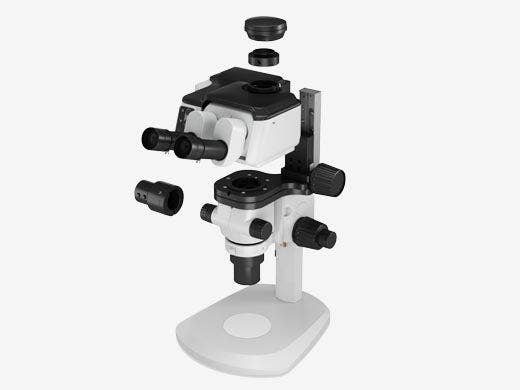

Das AR1-System lässt sich leicht an den meisten SZX-Stereomikroskopen anbauen. Das schwenkbare Trinokular wird einfach durch das SZX-AR1-Modul direkt am System ersetzt.
Bequemes Arbeiten

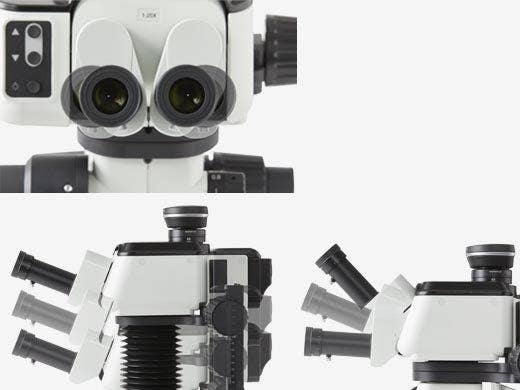

Evident bietet eine Vielzahl von ergonomischen Komponenten für Stereomikroskope, um die Arbeit so bequem wie möglich zu gestalten. Die Kombination aus ergonomischem, kippbarer Trinokular des AR1 mit einem ausziehbaren Zwischentubus von Evident kombiniert ermöglicht ein angenehmes Arbeiten in natürlicher Haltung.
Wesentliche Merkmale
Effiziente mikroskopgestützte Produktion und Schulung
Das Augmented-Reality-Mikroskopsystem AR1 erhöht die Effizienz von Produktionslinien und Mitarbeiterschulungen.
Produktionslinie
Schulung
Technische Angaben
Hardware
Hauptfunktionen:
(a) Einstellen der Zoomvergrößerung (nur bei Klickpositionen)
(b) Vorwärts- und Rückwärtsblättern für in der Software erstellte Folien
Ausgangsanschluss: USB 2.0 Typ C
Umgebungstemperatur: 10 °C bis 35 °C
Relative Luftfeuchtigkeit: 20 bis 85 %
Schwankung der Versorgungsspannung: ±10 %
Verschmutzungsgrad: 2 (in Übereinstimmung mit IEC60664-1)
Installation/Überspannungskategorie: II (nach IEC60664-1)
Neigung des Ständers: max. ±3°
Nutzung in Innenräumen
Höhenlage: max. 2000 Meter
Temperatur: 5 °C bis 40 °C
Relative Luftfeuchtigkeit: 20 bis 80 % (max. 31 °C) (ohne Kondensation)
Bei über 31 °C muss die relative Luftfeuchtigkeit in der Betriebsumgebung linear bei 34 °C auf 70 %, bei 37 °C 60 % und bei 40 °C auf 50 % gesenkt werden.
Software
Schnappschuss-Aufnahme
Dateispeicherformate: BMP, JPEG, PNG
Auflösung: DP23: 3088 × 2076
DP28 :4104 × 2174
Das Kamerabild kann gleichzeitig mit dem AR-Bild gespeichert werden.
Aufzeichnung
Dateispeicherformate: mp4, mov; Video-Codec: H264
Audioformat: MP3; Audio-Codec: mp3
Auflösung: DP23: 1920 × 1080 (Kamera-Bildbereich: 1600 × 1080)
DP28: 1920 × 1080 (Kamera-Bildbereich: 1920 × 1080)
Video kann nicht außerhalb des Bildbereichs der Kamera aufgezeichnet werden.
Das Kamerabild kann gleichzeitig mit dem AR-Bild gespeichert werden.
* Die Aufnahmezeit beträgt etwa eine Stunde.
Die Software SZX-AR1 kann einen mit dem Verfahren verknüpften QR-Code erzeugen.
Der QR-Code kann mit einem Barcode-Lesegerät gescannt werden, um das Verfahren im Sichtfeld des Okulars aufzurufen.
Kompatibler Barcode-Leser
COM-Kommunikation ist verfügbar.
Ein QR-Code kann geladen werden.
Barcodeausgabe: QR-Code
PC-Voraussetzungen
- Der mit diesem System verwendete PC sollte der Norm IEC/EN60950-1 oder IEC/EN62368-1 entsprechen.
- Die Systemanforderungen für den PC, der mit diesem System verwendet wird, sind unten aufgeführt; selbst wenn der PC in der empfohlenen Betriebsumgebung verwendet wird, ist jedoch nicht garantiert, dass alle Funktionen auf allen handelsüblichen PCs funktionieren.
Mindestens Intel Core i5 der 10. Generation (oder gleichwertig)
(Empfohlene Kerne: 4 oder mehr, Taktfrequenz: 3,2 GHz)
1x USB 2.0 Typ A (für den Anschluss an den AR-Trinokulartubus mit Kippfunktion)
1x USB 2.0 Typ A (für den Vergrößerungssensor)
1x USB 3.1 Typ A (für eine Kamera DP23 und DP28)
1x HDMI (für den Anschluss an den trinokularen AR-Kipptubus)
HDMI 1.4 oder mehr
HDMI-Anschluss: Typ A
