IX3-ICSI/IMSI
Aufgrund der steigenden Nachfrage nach intrazytoplasmatischer Spermieninjektion (ICSI) sind auch vermehrt mikroskopische Untersuchungen erforderlich. Die Technologie von Evident für die In-vitro-Fertilisation (IVF) vereinfacht den ICSI-Workflow und erhöht Geschwindigkeit und Effizienz der einzelnen Verfahrensschritte.
Optimiert für ein reibungsloses ICSI-Verfahren
Aufgrund der steigenden Nachfrage nach intrazytoplasmatischer Spermieninjektion (ICSI) sind auch vermehrt mikroskopische Untersuchungen erforderlich.Die Technologie von Olympus für die In-vitro-Fertilisation (IVF) vereinfacht den ICSI-Workflow und erhöht Geschwindigkeit und Effizienz der einzelnen Verfahrensschritte.
Einfache Überprüfung des Zustands der Eizelle durch Spindelvisualisierung
Mit der Beobachtungsmethode von Olympus kann die Spindel in der Metaphase II (MII) einfach auf Tastendruck durch die Okulare betrachtet werden:
- Bestätigung der Reife der Eizelle, um das Timing des ICSI-Stadiums während des In-vitro-Reifungsprozesses (IVM) zu erleichtern. Die Probe bleibt mit einer einzigen Taste zur Visualisierung stets im Sehfeld.

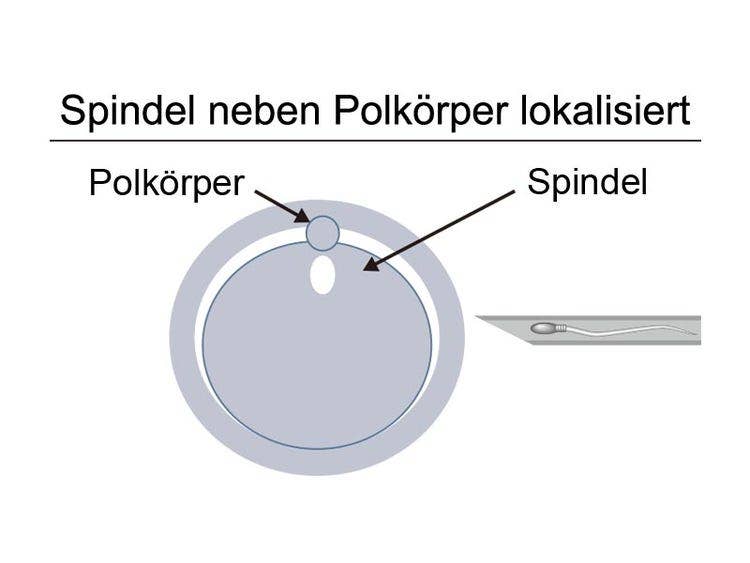

- Überprüfung der Position der Spindel relativ zum Polkörper, bevor die Pipette eingeführt wird. So werden Beschädigungen der Eizelle zu verringert.
- Sicherstellung der Stabilität von Spindeln vitrifizierter Eizellen nach dem Auftauen. Eine Überprüfung trägt zu einer verbesserten Genauigkeit bei.

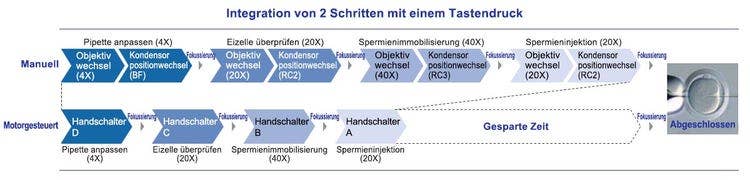

Optimierte ICSI-Schritte durch motorgesteuerte Bedienung

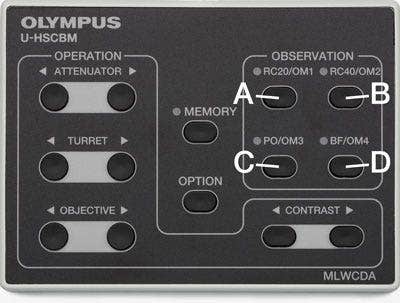

- Sofortiger Wechsel der Mikroskopieverfahren und Einstellung der Vergrößerung auf Tastendruck am integrierten Handschalter mit motorgesteuerter Einheit ein.
- Verbesserte Effizienz, da motorgesteuerte Objektiveinstellungen die Anzahl erforderlicher Schritte reduzieren, sodass sich der Bediener ganz auf die Bedienung des Manipulators konzentrieren kann.
- Die manuelle Fokussierung kann leicht mit einer hohen Empfindlichkeit und der motorgesteuerten Beobachtung und Vergrößerung durchgeführt werden.
Kontrastverfahren

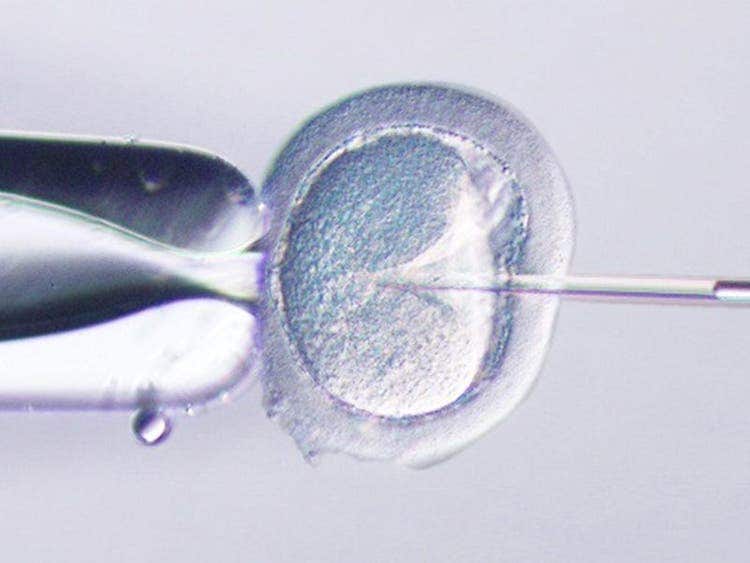

Reliefkontrast
- Der Reliefkontrast von Olympus wird von dem polarisierenden Effekt der Kunststoffschalen nicht beeinträchtigt und ermöglicht eine 3D-Bildgebung von Eizellen, sodass der Zustand der Zona pellucida überprüft werden kann.
- Korrekturringe an 20X- und 40X-UIS2-Objektiven können die Bilderfassung je nach Dicke des Bodens der Schale optimieren.

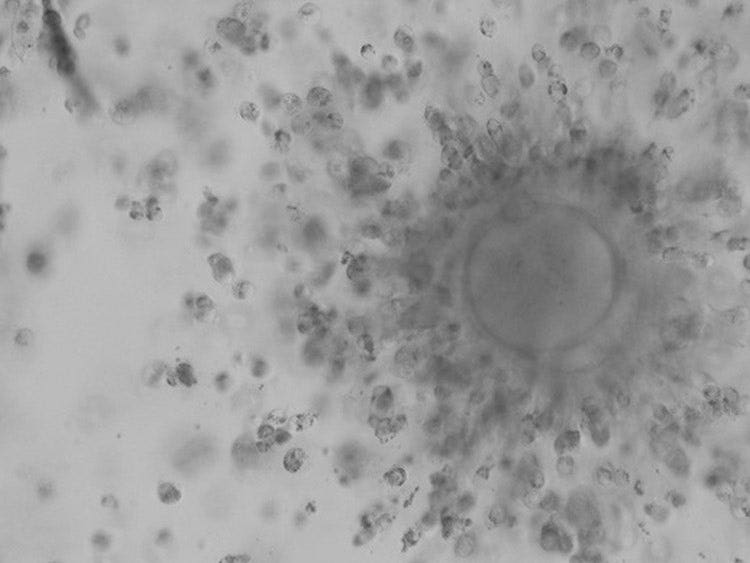

Polarisation
- Beobachtung der Doppelbrechung in Spindeln mit polarisiertem Licht.
- Die Adhäsion von Granulosazellen an der Zona pellucida kann bestätigt werden, bevor die Cumuluszellen überhaupt zugrunde gehen.
(Anwendungsinformation und Bildquelle: Ph.D. David F. Albertini, Center for Human Reproduction, New York)
Angewandte Technologien
Bewertung der Morphologie von Spermien bei starker Vergrößerung
Spermienauswahlverfahren verbessern:

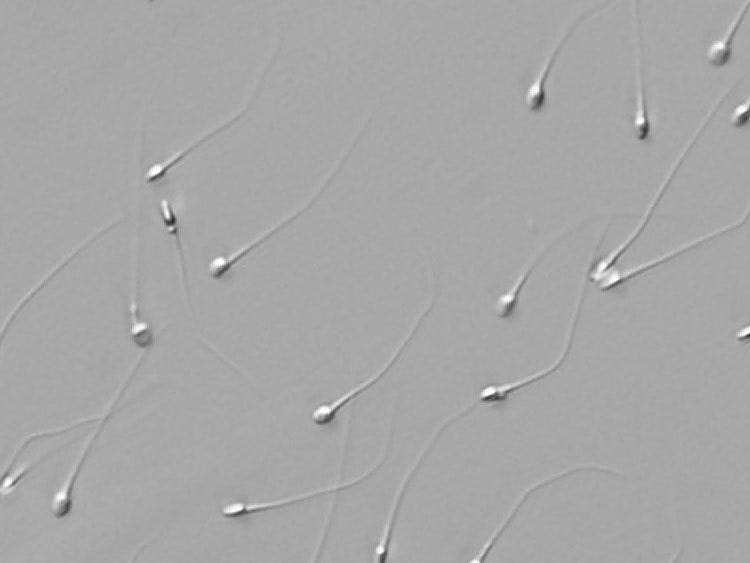

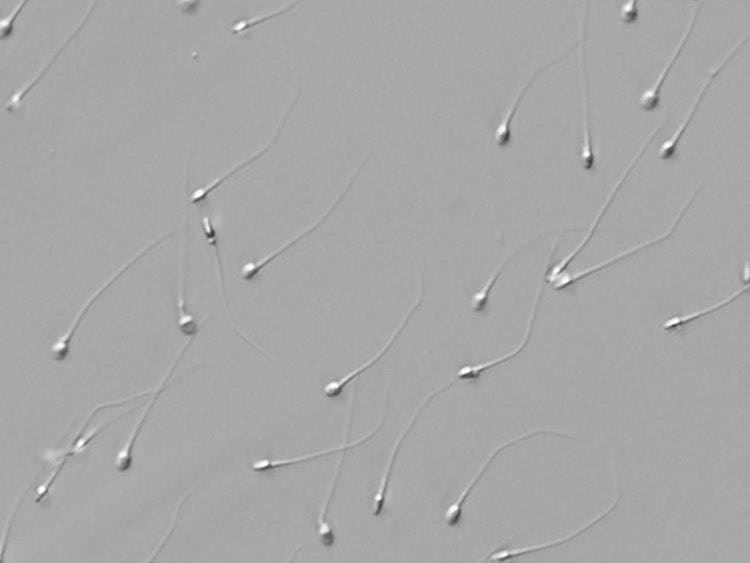

- Ruckelfreie Vergrößerung Zoom von 1x, 1.6x, bis 2x mit Einstellhebel.
- Verbindung des Zooms mit dem 40X-Objektiv zur detaillierten Betrachtung der Morphologie und inneren Struktur des Spermienkopfs.
- IMSI DIC Option kann dem LUCPLFLN60X Objektiv und IX3-MDIC60 hinzugefügt werden.
Einfache Laborarbeit dank eines komfortablen Designs

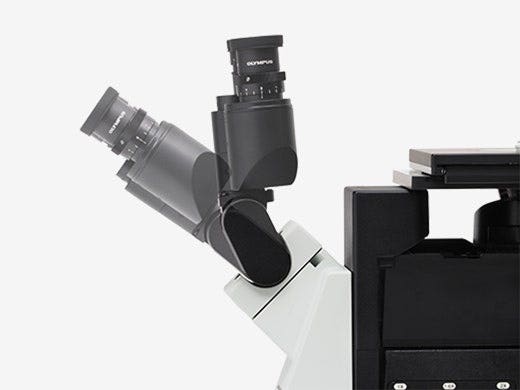

Benutzerdefinierte Einstellung der Okulare auf eine passende und bequeme Position. Mit der senkrechten Ausrichtung können Eizelle und den Embryo im Stehen schnell überprüft werden.

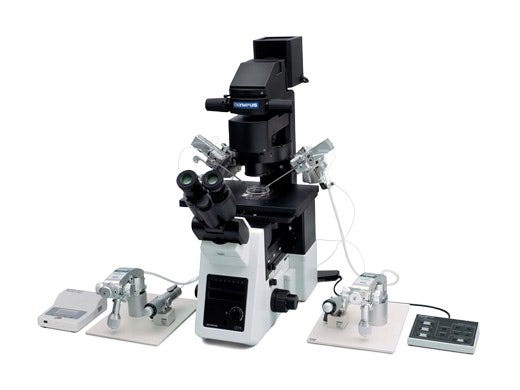

Halbmotorgesteuertes System

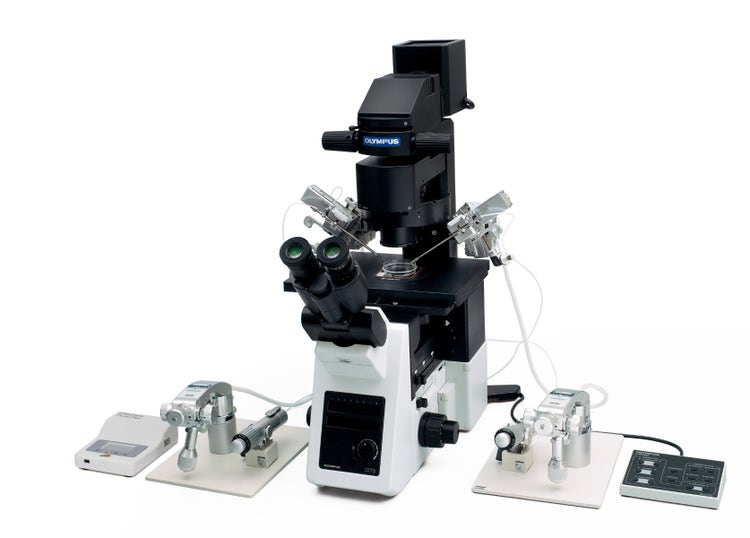

Motorgesteuertes System
Spezifikationen
| IX83 | IX73 (in den Vereinigten Staaten unter der Bezeichnung IX73-SC als Produkt der FDA-Klasse I erhältlich) | ||
| Mikroskopstativ | Optisches System | Optisches System UIS2 | |
|
Mikroskopstativ Objektivrevolver |
Motorgesteuerter Sechsfach-Objektivrevolver (DIC-Schieber montierbar), einfache wasserfeste Bauweise |
|
|
|
Mikroskopstativ Scharfeinstellung |
Hub: 10,5 mm, minimale Schrittweite: 0,01 μm, Höchstgeschwindigkeit der Objektivrevolverbewegung: 3 mm/s | Hub: 10 mm | |
|
Mikroskopstativ Zwischenanschluss |
2 Anschlüsse | ||
|
Mikroskopstativ Auswahl der Strahlengänge |
Motorgesteuert 0:100/50:50/100:0 (Linker Seitenanschluss: BI-Anschluss) | Manuell 0:100/50:50/100:0 (Linker Seitenanschluss: BI-Anschluss) | |
| Durchlicht-Beleuchtung |
Säulenschwenkmechanismus (Schwenkwinkel 30°, Erschütterungsschutzmechanismus), Kondensorhalter (mit 88-mm-Hub, Refokussierungsmechanismus), einstellbare Leuchtfeldblende, 4 Filterhalter, Lichtquelle:
|
||
| Beobachtungstubus | Weitfeld (FN 22) |
|
|
| Tisch | Mechanischer Kreuztisch mit Linkstrieb | Verfahrweg: X: 50 mm x Y: 43 mm, inkl. Tischeinsatzplatte (Ø 25 mm), austauschbare Tischeinsatzplatte (Ø110 mm) | |
|
Tisch Kreuztisch mit Rechtstrieb |
Verfahrweg: X: 50 mm x Y: 50 mm, inkl. Tischeinsatzplatte (Ø 25 mm), austauschbare Tischeinsatzplatte (Ø110 mm) | ||
|
Tisch Mechanischer Kreuztisch mit Rechtstrieb |
Verfahrweg: X: 114 mm × Y: 75 mm, Funktion zum Verriegeln der Tischposition | ||
| Kondensor | Motorgesteuerter Kondensor mit mittlerem bis weitem Arbeitsabstand | NA 0,5, Arbeitsabstand 45 mm, 4 Aufnahmen für optische Elemente (für ø 50 mm, optische Elemente für Reliefkontrast drehbar) | |
|
Kondensor Reliefkontrast mit mittellangem Arbeitsabstand |
NA 0,5, Arbeitsabstand 45 mm, 4 Aufnahmen für optische Elemente (für ø50mm, optische Elemente für Reliefkontrast drehbar) | ||
| Betriebsbedingungen |
Spannungsschwankungen bei der Stromversorgung dürfen ±10 % der Nennspannung nicht überschreiten |
||
