Messmikroskope STM7-BSW

Name: STM7-BSW Software zur Unterstützung von Messungen | Evident Scientific | Olympus
Brand: Evident
SKU: stm7-bsw
Availability: InStock

Die STM7-BSW ist eine Unterstützungssoftware für Messmikroskope. Es wird nicht nur ein Live-Bild mit einer Digitalkamera aufgenommen und auf einem Monitor angezeigt, auch Mikroskopie, Messungen und Berichterstellung sind auf demselben Bildschirm möglich. Diese Funktionen machen Ihre Arbeit effizienter.

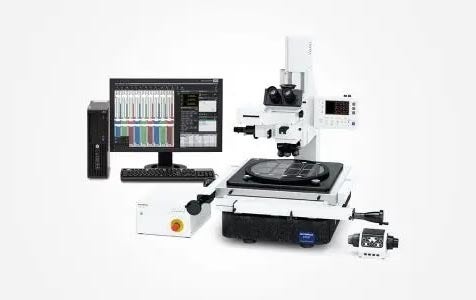

STM7-BSW Industrial Microscopes

Die STM7-BSW Messunterstützungssoftware für Messmikroskope kann Prüfungen effizienter machen. Sie können Bilder erfassen und anzeigen, Beobachtungen und Messungen vornehmen und Berichte erstellen – alles über denselben Bildschirm.

Objekte mit komplexen Formen schnell und genau messen

Es ist wichtig, dass Sie die Anzeige Ihres Messmikroskops klar und einfach sehen. Diese Software wurde genau dafür entwickelt und ermöglicht komplexe Messungen mit größerer Genauigkeit. Die Software ermöglicht die Verwendung digitaler Mikroskopkameras.

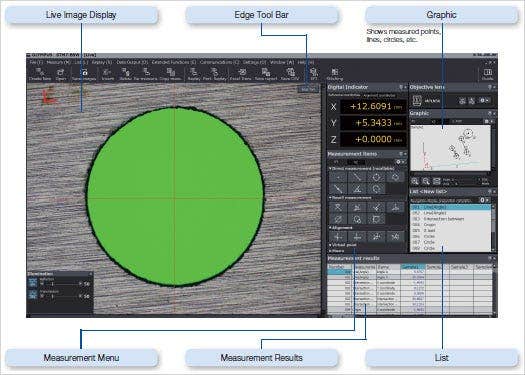

STM7-BSW Proben-Benutzeroberfläche

Erfassung klarer, scharfer Bilder mit unseren digitalen Mikroskopkameras

Hohe Leistung mit schneller Live-Anzeige

DP28

Bildauflösung
4104 × 2174
Bildfrequenz
15 Bilder pro Sekunde (max.)
PC-Schnittstelle
USB 3.1 Gen1

DP23

DP28

Bildauflösung
3088 × 2076
Bildfrequenz
25 Bilder pro Sekunde (max.)
PC-Schnittstelle
USB 3.1 Gen1

Ausgezeichnetes Preis-Leistungs-Verhältnis

STM7-CU

Bildauflösung
2048 × 1536
Bildfrequenz
11,2 Bilder pro Sekunde (max.)
PC-Schnittstelle
USB 2.0

Platzieren Sie die Probe und beginnen Sie mit der Messung – eine parallele Ausrichtung ist nicht erforderlich.

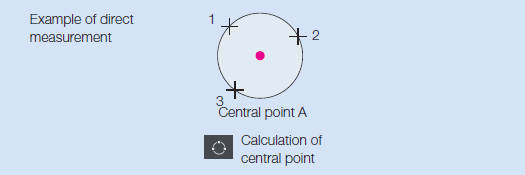

Direkte Messung

Die Messungen werden durch den Empfang der über das STM7 Mikroskop eingegebenen Koordinaten durchgeführt.

Abruf von Messungen

Einmal gemessen und berechnet können die Koordinaten für spätere Messungen wieder verwendet werden. Dadurch muss dieselbe Arbeit nicht zweimal erledigt werden, was einen effizienteren Arbeitsablauf ermöglicht.

Virtuelle Punktmessung

Schnittpunkte, Mittelpunkte, Längen und diverse andere Messungen können durch Zeichnen von Geraden und Kreisen erfasst werden, die dann für die erfassten Beispielbilder als Referenzpunkte eingestellt werden können.

Ausrichtungsmessung

Sowohl der Ursprung als auch die X-Achse werden auf die Probe eingestellt, sodass die Probe auch dann vermessen werden kann, wenn sie nicht auf dem Tisch ausgerichtet ist.

Originalachse

Neue Achse

XZ-Flächenmessung

Herkömmliche Messmikroskope messen die XY-Ebene direkt von oben. Auf Wunsch der Anwender haben wir jedoch eine XZ-Ebenen-Messfunktion in das STM7-BSW integriert, um die Messung von Querschnitten in der Seitenansicht zu ermöglichen. Damit werden Messungen, die früher schwierig waren, viel einfacher – z. B. Radiusmessungen an vertikalen Schnitte halbkugelförmiger Objekte oder die Messung der Tiefe von Nuten mit gekrümmtem Boden im Vergleich zu einer Referenzlinie.

R-Messung einer halbkugelförmigen Probe

Höhenmessung an einer Nut von der Basis und die Bezugslinie

Dokumentieren Sie regelmäßig verwendete Messverfahren

Makro-Registrierung

Häufig verwendete Ausrichtungs- und andere Messverfahren können kombiniert und einer Makrotaste zugeordnet werden, sodass Sie nicht bei jedem Einrichten des Mikroskops von vorne anfangen müssen.

Wiedergabe von Messungen

Messungen können mithilfe eines aufgezeichneten Arbeitsablaufs leicht wiederholt werden. Sie müssen lediglich die Bewegung des Tischs und die Koordinaten als Antwort auf eine Softwareaufforderung eingeben. Mit dieser Funktion kann dieselbe Messung an derselben Probe oder an verschiedenen Versionen derselben Probe wiederholt durchgeführt werden.
Darüber hinaus kann die Software automatisch erkennen, ob eine Messung fehlgeschlagen ist, wenn im aufgezeichneten Arbeitsablauf ein Sollwert und eine Toleranz eingestellt sind.

Messpunktnavigation bei Wiedergabe einer Messung

Diese Funktion zeigt die Richtung und Entfernung zum nächsten Messpunkt an und trägt so dazu bei, Unklarheiten für den Bediener zu minimieren. Die Funktion eliminiert auch die Notwendigkeit, jedes Mal den nächsten Messpunkt auf dem Diagramm zu suchen, was den Arbeitsablauf bei Serien von wiederholten Messungen beschleunigt.

Messpunktnavigation bei Wiedergabe einer Messung_GUI

Praktische Funktionen eliminieren die Messsubjektivität

Automatische Kantenerkennung

Diese Funktion erkennt die Kanten der Probe und erfasst und misst automatisch deren Koordinaten. Dadurch müssen Sie keine Koordinaten mehr angeben, was die Subjektivität minimiert. Die automatische Kantenerkennung verfügt außerdem über einen Timer, mit dem die Koordinaten innerhalb eines bestimmten Zeitraums erfasst werden können. Durch einen Fußschalter kann sich der Bediener dabei auf die Messoperationen konzentrieren und muss nicht die Hände von den Tischgriffen nehmen.

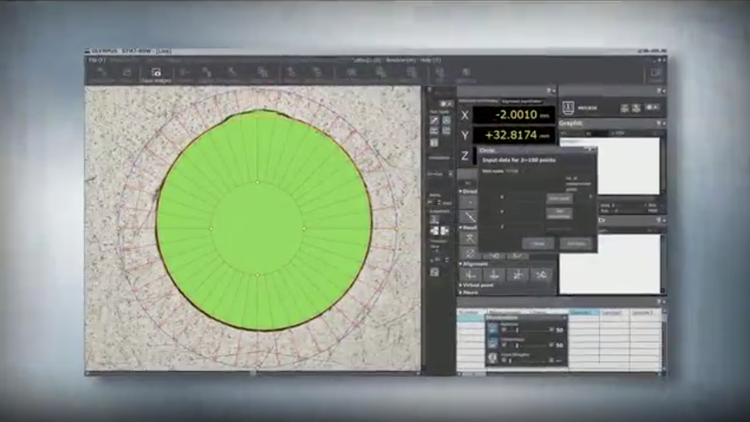

Automatische Kantenerkennung innerhalb des Kreises

Automatische Mehrpunkt-Kantenerkennung

Beseitigung anormaler Punkte

Metallgrate und andere anormale Punkte können bei der Kantenerkennung automatisch ausgeschlossen werden. Dies erlaubt eine konsistente Berechnung von Messwerten unabhängig vom Zustand der Probe. Als anormal ausgeschlossene Punkte können auch in unterschiedlichen Farben auf dem Bildschirm angezeigt werden.

Probe mit anormalem Punkt

Beseitigung anormaler Punkte

Beleuchtungsregelung

Die Lichtstärke des Mikroskops kann durch genaue Softwaresteuerung aufrechterhalten werden. Lichtstärkeeinstellungen können auch bei der Aufzeichnung eines Arbeitsablaufs für die Wiederholungsmessung gespeichert werden, sodass die Messungen bei Wiederholungen oder automatischer Kantenerkennung immer unter den gleichen Bedingungen durchgeführt werden.

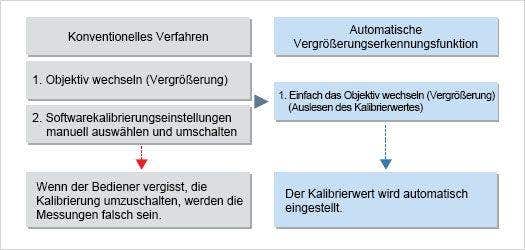

Automatische Vergrößerungserkennung (optional, nur mit kodiertem Objektivrevolver)

Durch den Einsatz des codierten Objektivrevolvers werden zuvor eingestellte Kalibrierwerte beim Objektivwechsel automatisch wieder abgerufen. So können Sie sicher sein, dass die richtige Skala angezeigt wird.

Automatische Vergrößerungserkennung

Anpassbare Berichterstellung

Ein-Klick-Berichterstellung

Messergebnisse können mit einem einzigen Klick im Excel-Format ausgegeben werden, sodass Fehler bei der Transkription vermieden werden. Zusammen mit den Messergebnissen können auch Bilder eingefügt werden, um eine effiziente Berichterstellung zu erleichtern.

Ein-Klick-Berichterstellung

Berichtbeispiel

Erweiterte Erfassungsfunktionen

Panoramabilder (MIA) (optional)

Durch Kacheln mehrerer Bilder lässt sich ein einziges Bild im Großformat mit starker Vergrößerung aufnehmen. Da die Bilder anhand der Koordinatendaten gekachelt werden, kann das System sehr zuverlässige Bilder erzeugen.

Bild mit erweiterter Schärfentiefe (EFI) (optional)

Mit der EFI-Funktion lassen sich effektiv scharfe Bilder von Proben mit unebener, komplexer Oberflächenform erfassen. So kann ein Einzelbild mit in allen Positionen ausgerichteten Brennpunkten erstellt werden.
Mehrere Bilder mit unterschiedlichen Brennpunktpositionen lassen sich beim Verschieben der Z-Achse einfach verarbeiten. Alternativ kann das motorgesteuerte Modell für die automatische Bildzusammenstellung genutzt werden.
