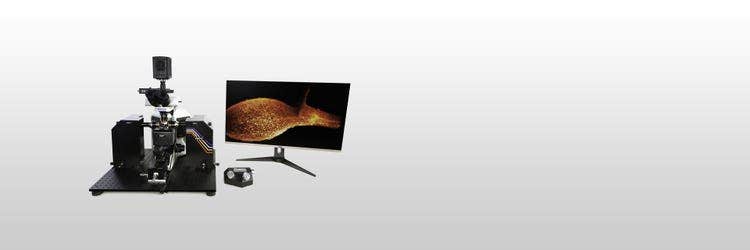

Alpha3
Übersicht
Flexibilität und Qualität
Alpha3 von PhaseView wurde entwickelt, um ein flexibles, hochleistungsfähiges Lichtscheibenmikroskop für die Forschung anzubieten. Als modernes Fluoreszenzmikroskop bietet das Alpha3 eine intelligente optische Fokusverschiebung zur gleichmäßigen, artefaktfreien Darstellung über das gesamte Sichtfeld. Das System kann je nach den Versuchsanforderungen leicht mit Optionen zum schnellen Scannen (Smart 3D Scanning), XY-Kacheln und Temperaturregelung aufgerüstet werden. Die QtSPIM-Software besitzt eine übersichtliche und intuitive Oberfläche zur Erfassung von X-, Y-, Z-, θ-, T-, λ-Bildern mit maximaler Geschwindigkeit.

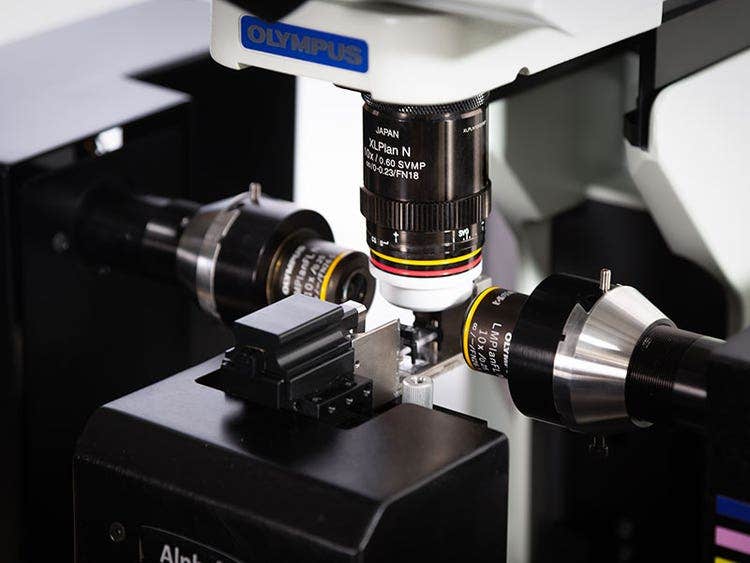

4 Hauptvorteile des Systems Alpha3
- Das duale Beleuchtungssystem mit optischer Fokusabtastung in Echtzeit erzeugt eine gleichmäßige Ausleuchtung für das gesamte Sichtfeld.

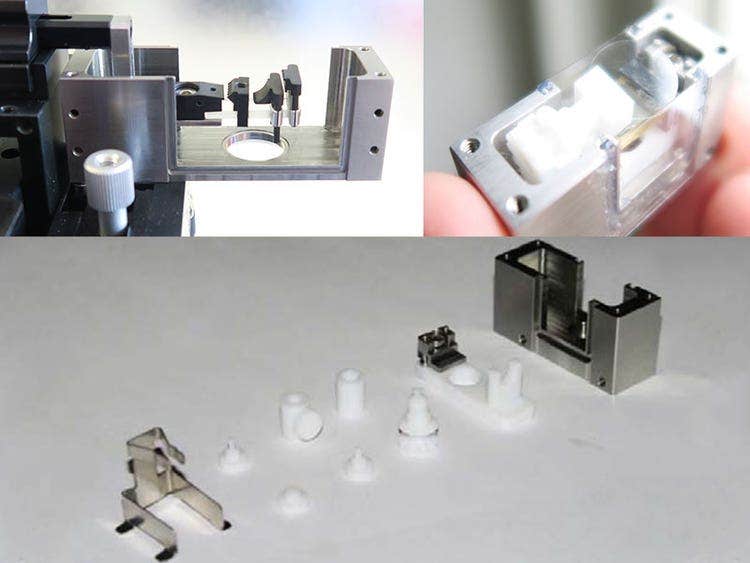

- Korrosionsbeständige Probenhalter zur flexiblen Bildgebung von in-vivo-Live-Bildern von Zellkulturen bis zu kompletten geklärten Geweben.
- Optionale intelligente 3D-Scan-Technologie zur störungsfreien Bildaufnahme mit 75 Bildern/Sekunde.
- Kompatibel mit einem vollständigen Sortiment an Olympus-Objektiven für die Makro- bis Mikrobildgebung diverser Präparate.
.
,
Spezifikationen
Die Spezifikationen finden Sie auf der Website von PhaseView.
Weitere Informationen über die Spezifikationen der Alpha3
Für Unterstützung
Angewandte Technologien

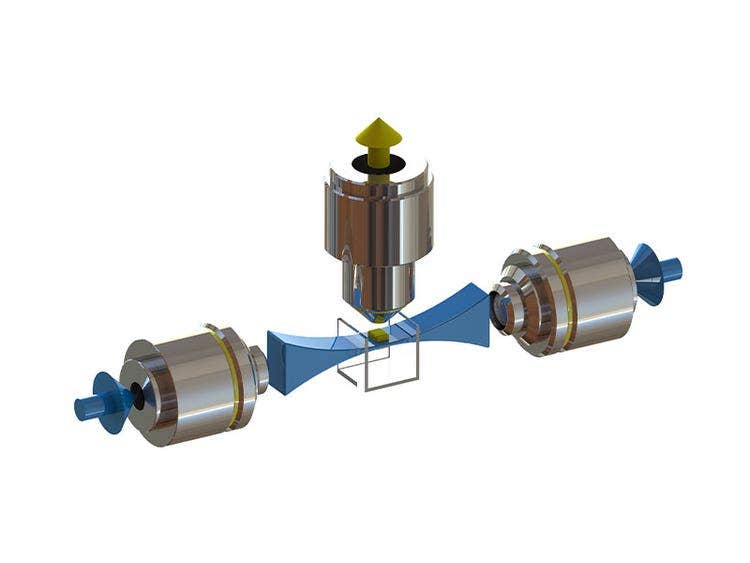

Duales Beleuchtungssystem
Durch die Integration von zwei Beleuchtungseinheiten liefert die multidirektionale Lichtscheibe artefaktfreie Bilder von absorbierenden oder streuenden Präparaten. Zusammen mit dem optischen Fokus-Sweeping-Modul ermöglicht Alpha3 eine optimierte Bildschärfe über das gesamte Sichtfeld und eine noch nie dagewesene Bildqualität.
Mausembryo
Optische Fokusabtastung in Echtzeit
Die optische Fokusabtastung reduziert räumliche und zeitliche Auflösungsbeschränkungen bei der 3D-Bilderfassung. Dieses optionale Modul behält den Fokus der Lichtscheibe für das gesamte Sichtfeld bei, um die optimale Bildschärfe zu erreichen. Mit anderen Worten befindet sich das belichtete Feld immer im dünnsten Bereich der Lichtscheibe. Dieses Prinzip nutzt eine flexibel anpassbare Linse zur Brennebenenabtastung, die mit dem Rollverschluss der Kamera synchronisiert ist.
.
,
Cleared mouse brain image taken without (left) and with sharp optical sectioning (right).
Button

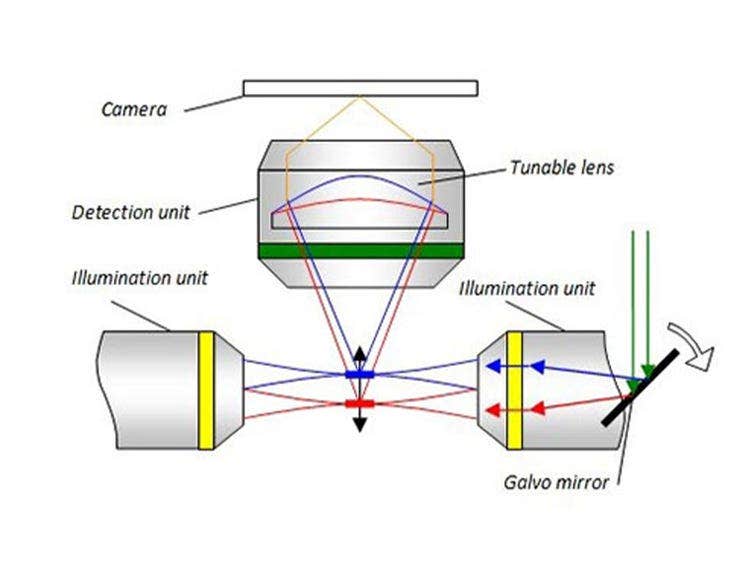

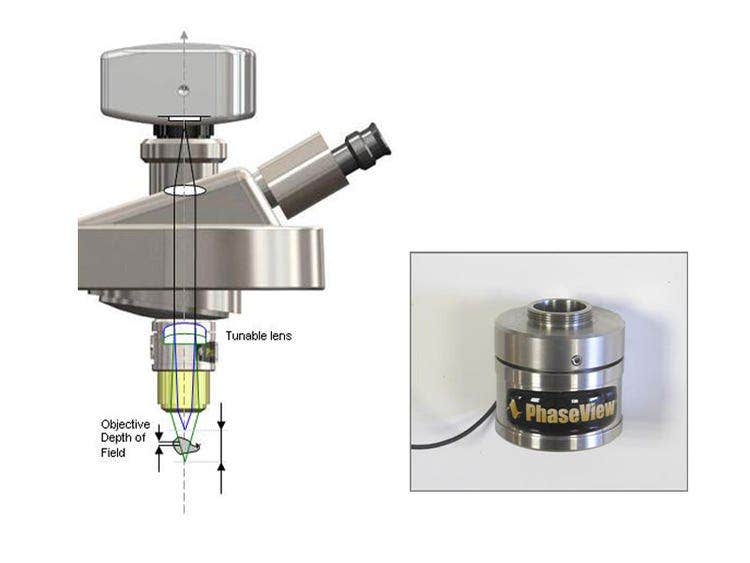

Intelligentes 3D-Scannen
Statt die Probe zu bewegen, um in der Z-Ebene zu scannen, wird das Präparat fest montiert, während sich die Beleuchtungs- und die Detektionsebene gleichzeitig durch die Probe bewegen. Da die Probe in einer stabilen Position verbleibt, werden Vibrationen und Störeinflüsse vermindert. Die Beleuchtungsebene wird mit einem galvanometrischen Spiegel abgetastet, die Erkennungsebene dagegen mit einer Fernfokussiereinrichtung, um eine schnelle, störungsfreie 3D-Bildgebung mit 75 Bildern/Sekunde zu ermöglichen.
.
,
.
,
Vielseitige Konstruktion
Eine Vielzahl von Probenhaltern und Montagezubehör bietet Flexibilität für die Bildgebung von kleinen Proben bis zu kompletten Organen. Für die In-vivo-Bildgebung sind auch präzise Temperatur- und CO2-Kontrollen verfügbar.
Intelligente Benutzeroberfläche
Die QtSPIM-Software besitzt eine übersichtliche, intuitive Oberfläche zur Erfassung von 3D-Bildern mit einem effizienten Arbeitsablauf.
Bildgebungswerkzeuge:
- Bedienelemente für die Lasereinstellung
- Kamera-Bedienelemente
- Fokussteuerung
- Volumenaufnahme
- Mehrkanal- und Zeitraffererfassung
- Kompatibel mit Software von Drittanbietern zur weiteren Bildverarbeitung und -analyse

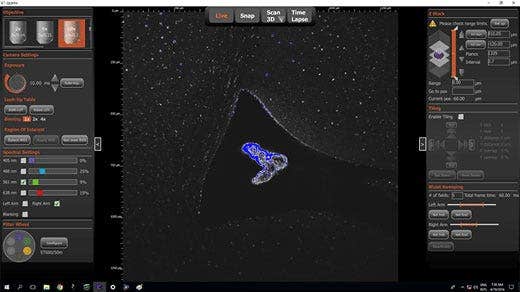

QtSPIM-Benutzeroberfläche der 3D-Bildgebung.
Maximalintensitätsprojektion eines Maus-Embryos, iDisco-Klärung
3D-Volumen eines Maus-Embryos, iDisco-Klärung
Membranfärbung in vivo, Arabidopsis-Blatt bei 10x
Lebende Zebrafisch-Larven-RFP und GCamp-Motorneuronen, mit freundlicher Genehmigung von BioEmergences - France BioImaging
Geklärter Kopf einer Zebrafischlarve, Anfärbung der Neuronen und Gefäße, 20x Vergrößerung
Gehirngefäße der Maus, mit freundlicher Genehmigung von Dr. Beth Friedman und Hannah Liechty, Kleinfield Laboratory UC San Diego.
