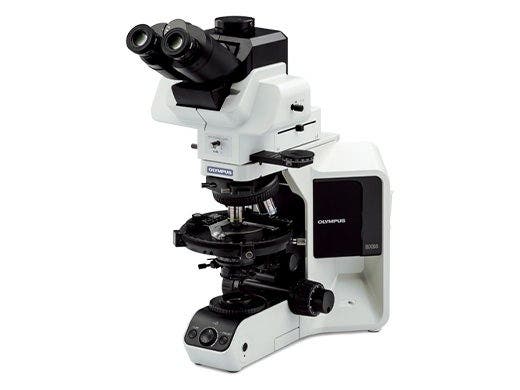

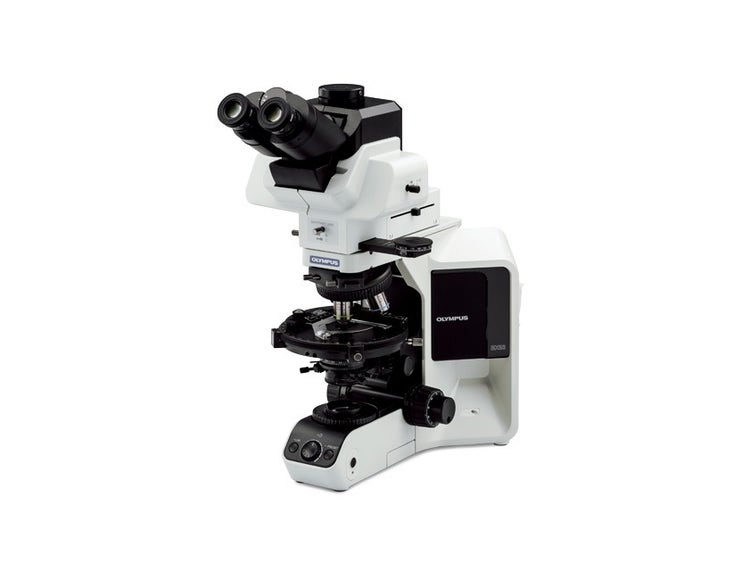

Aufrechtes Polarisationsmikroskop BX53P
Das BX53-P Polarisationsmikroskop bietet dank seiner fortschrittlichen, unendlich korrigierten UIS2-Optik und des besonderen optischen Designs hervorragende Leistung bei der Beobachtung von polarisiertem Licht. Das vielseitige und erweiterbare Mikroskop bietet Platz für eine breite Palette von Kompensatoren und Zubehör für Beobachtungen und Messungen in verschiedenen Anwendungsbereichen.
BX53-P
Übersicht
Der neue Maßstab für Polarisation
Das Polarisationsmikroskop BX53-P von bietet dank des optischen Systems UIS2 (unendlich korrigiert) und dem einzigartigen optischen Design herausragende Leistung in der Polarisationsmikroskopie. Dank einer breiten Auswahl an passenden Kompensatoren ist das vielseitige BX53-P für Beobachtungen und Messungen in nahezu jedem Bereich einsetzbar.
Zonale Struktur von Plagioklas in Quarzdiorit.
*Maßstäbe zeigen tatsächliche Probengröße an.
Optische Struktur von MBBA
*Maßstäbe zeigen tatsächliche Probengröße an.
Bertrand-Objektiv für konoskopische und orthoskopische Beobachtungen
Mit einem Adapter zur konoskopischen Mikroskopie ist ein Umschalten zwischen orthoskopischer und konoskopischer Beobachtung ganz einfach. Die Linse ist zur Ansicht von klaren Interferenzmustern in der hinteren Brennebene fokussierbar. Die Bertrand Linse ist zur Ansicht von klaren Interferenzmustern in der hinteren Brennebene fokussierbar. Mit der Leuchtfeldblende lassen sich einheitlich scharfe konoskopische Bilder erzeugen.

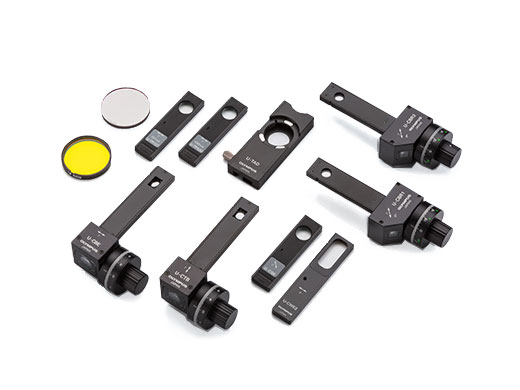

MEASURING RANGE OF COMPENSATORS
| Kompensator | Messbereich | Anwendungen |
| Berek (dick) (U-CTB) | 0–11000 nm (20λ) |
Messung hoher Gangunterschiede (R*>3λ), (Kristalle, Makromoleküle, Fasern usw.) |
| Berek (U-CBE) | 0–1640 nm (3λ) |
Messung hoher Gangunterschiede (Kristalle, Makromoleküle, lebende Organismen usw.) |
| Senarmont Kompensator (U-CSE) | 0–546 nm (1λ) |
Messung des Gangunterschieds (Kristalle, lebende Organismen usw.) Verstärkung des Bildkontrastes (lebende Organismen usw.) |
| Brace-Koehler Kompensator1/10λ (U-CBR1) | 0–55 nm (1λ) |
Messung eines geringen Gangunterschieds (lebende Organismen usw.) |
| Brace-Koehler Kompensator1/30λ (U-CBE2) | 0–20 nm (1λ) |
Messung des Bildkontrastes (lebende Organismen usw.) |
| Quarzkeil (U-CWE2) | 500–2200 nm (4λ) |
Ungefähre Messung des Gangunterschieds (Kristalle, Makromoleküle usw.) |
*R = Gangunterschied
Für genauere Messungen ist es empfehlenswert, die Kompensatoren (außer U-CWE2) zusammen mit dem Interferenzfilter 45-IF546 zu verwenden

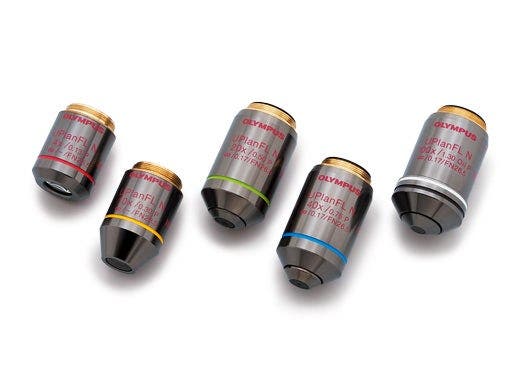

Spannungsfreie Optik
Unsere Polarisationsobjektive reduzieren die Spannung auf ein Minimum. Dies bedeutet einen höheren EF-Wert, sodass ein ausgezeichneter Bildkontrast entsteht.
Stabiler und genauer Drehtisch
Der am Drehtisch angebrachte Dreh-/Zentriermechanismus ermöglicht ein behutsames Drehen einer Probe. Außerdem gibt es jeweils nach 45 Grad eine Rastung für präzise Messungen. Mit der optionalen doppelten Objektführung ist eine diskrete X-Y-Bewegung möglich.

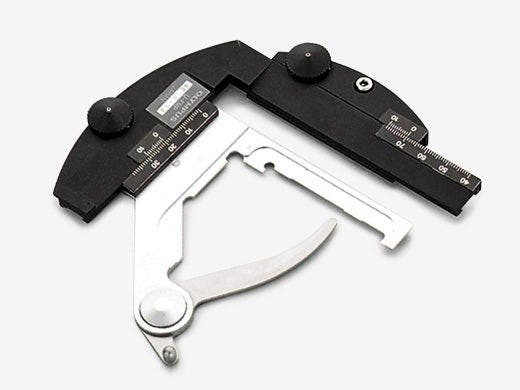

Doppelte Objektführung
Spezifikationen
| Mikroskopieverfahren | Hellfeld | ✓ | |
| Polarisiertes Licht | ✓ | ||
| Einfach polarisiertes Licht | ✓ | ||
| Fokus | Fokussiermechanismus | Tischfokus | ✓ |
| Tisch | Mechanisch | Präzisionsdrehtisch | Rotation: 360 Grad |
| Kondensor | Manuell | Polarisierender Kondensor | NA 0,9/A.A. 1,3 mm (Objektträgerglas 1,5 mm) (4X-100X) |
| Beobachtungstuben | Weitfeld (FN 22) | Trinokulartubus | ✓ |
| Schwenkbarer Trinokulartubus | ✓ | ||
| Abmessungen (B × T × H) | 274 (B) x 436 (T) x 535 (H) mm | ||
| Gewicht | 16 kg | ||
