Aufrechtes Aufrechte CX23

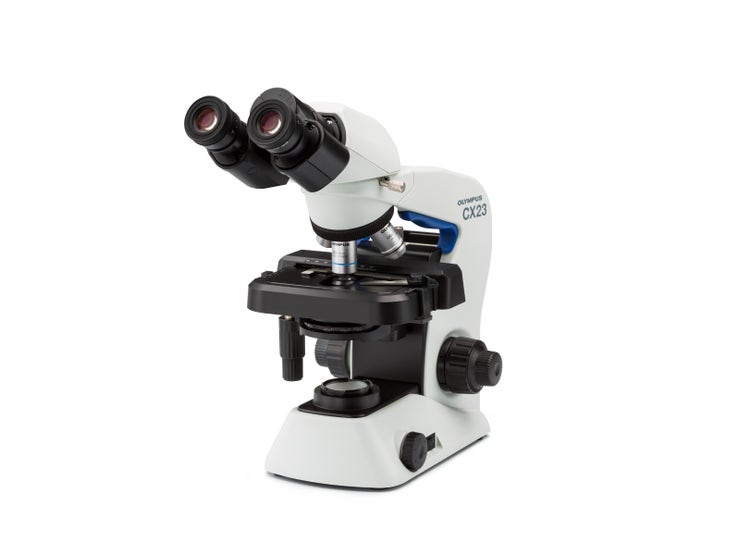

Das aufrechte CX23 Mikroskop hat ein benutzerfreundliches Design für Lehrzwecke und bietet eine hervorragende optische Leistung mit intuitiven Bedienelementen für eine einfache Beobachtung. Das auf Langlebigkeit und Zuverlässigkeit ausgelegte System ist mit ergonomischen und integrierten Sicherheitsfeatures ausgestattet, die ein effizientes Mikroskopieren bei minimaler Einrichtung ermöglichen.
CX23
Übersicht
Anwenderfreundliches Mikroskop für den Unterricht
Das Mikroskop CX23 ist speziell für einen optimalen Arbeitsablauf bei der Mikroskopieausbildung konzipiert und erfordert daher nur minimale Konfiguration.
Konzipiert für einen verbesserten Arbeitsablauf in der Mikroskopieausbildung
Das Mikroskop CX23 wurde speziell für Studenten entwickelt und ist nicht nur langlebig, sondern auch zuverlässig. Dank einer Reihe spezieller Konstruktionsmerkmale lässt es sich im Unterrichtsraum leicht transportieren:
- Kleine Standfläche
- Geringes Gewicht
- Ergonomische, rutschfeste Tragegriffe
Sicherheitsvorrichtungen tragen dazu bei, Okulare, Beobachtungstubus, Objektive und Tisch während des Transports oder bei längerem und wiederholtem Gebrauch vor Beschädigungen zu schützen.
Hervorragende optische Eigenschaften

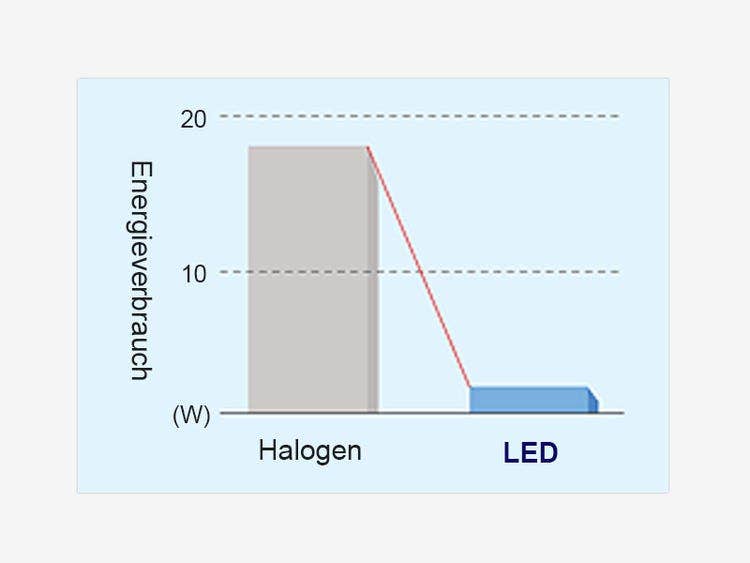

Eine gleichmäßige LED-Beleuchtung mit konstanter Farbtemperatur sorgt für lebendige Farben bei allen Probenarten. Die sparsame LED-Lampe mit einer Lebensdauer von 20.000 Stunden und niedrigem Energieverbrauch ist besonders wirtschaftlich.

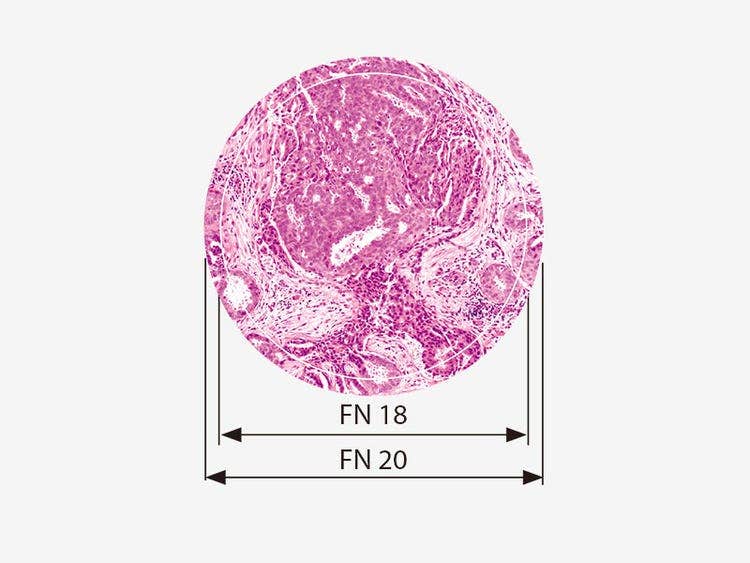

Außerdem bietet das Mikroskop CX23 mit Feldzahl (FN) 20 ein größeres Sehfeld. Seine speziell entwickelten Plan-Achromate tragen zu einem verzeichnungsfreien Bild über das gesamte Sehfeld bei.
Angewandte Technologien
Leicht zu tragen

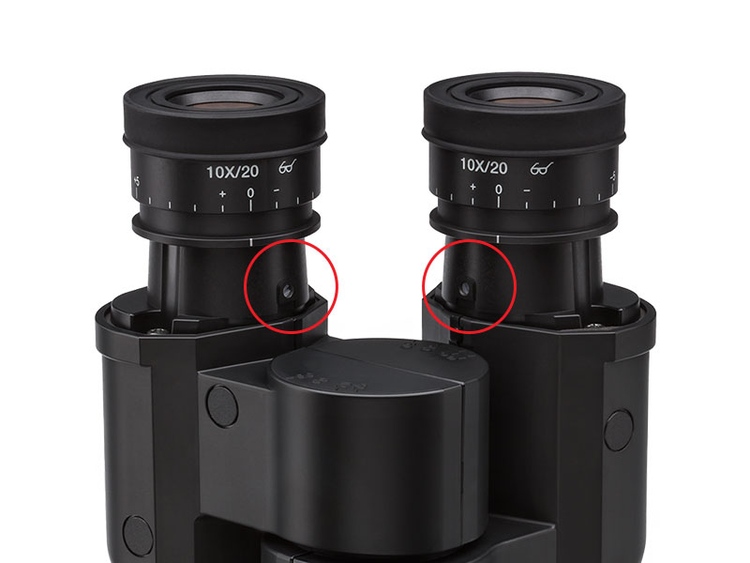

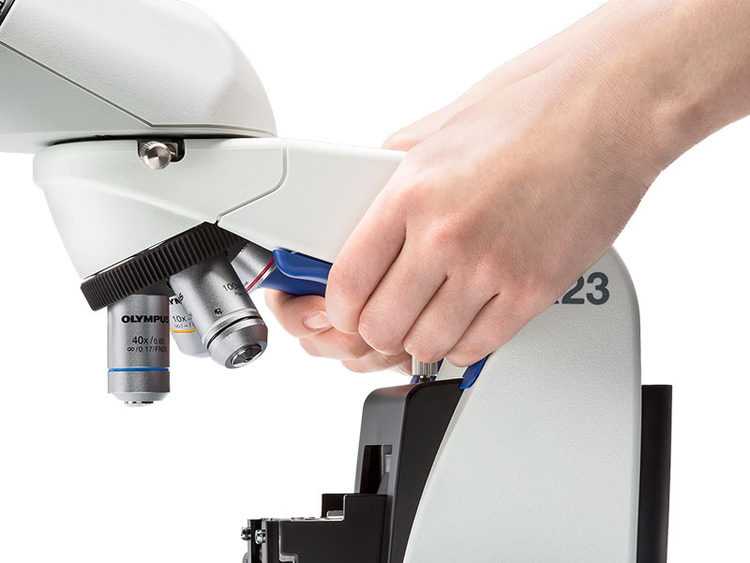

Das Mikroskop CX23 ist eines der leichtesten Mikroskope für analoge Anwendungen* und wiegt nur etwa 5,9 kg. Die rutschhemmenden Tragegriffe und der V-förmige Handgriff ermöglichen dem Benutzer ein bequemes und sicheres Tragen des Mikroskops. Der Beobachtungstubus und die Okulare sind am Mikroskop befestigt, um Beschädigungen und/oder Verluste während des Transports des Mikroskops zu begrenzen.
*Stand: September 2019, nach Angaben der Olympus Forschung.
Mikroskopie mit Komfort

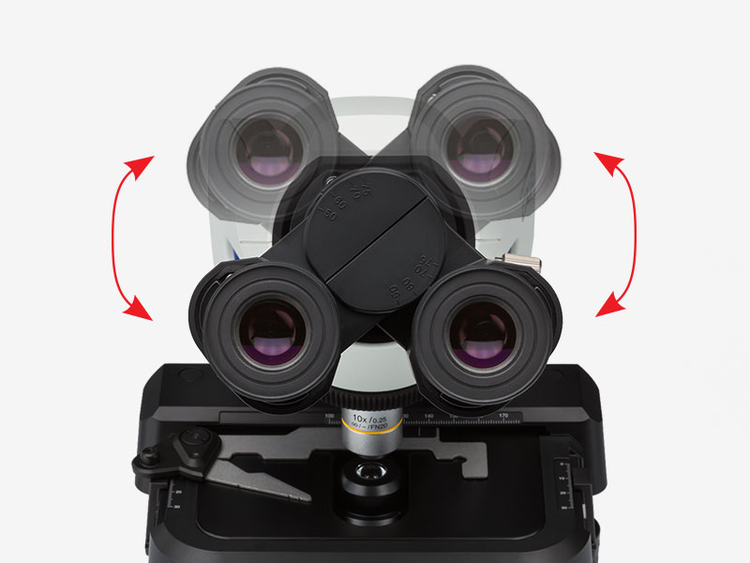

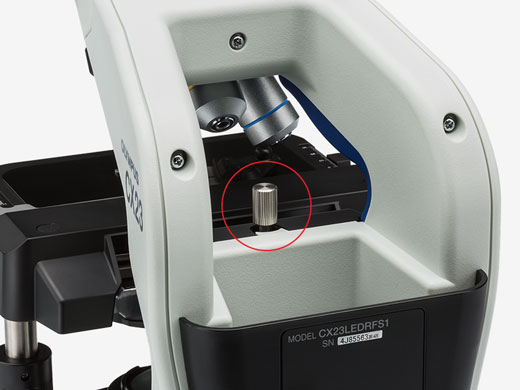

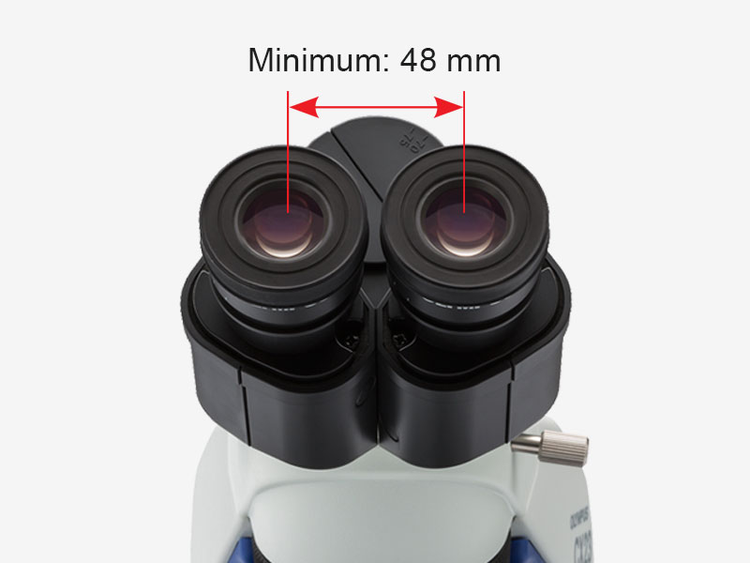

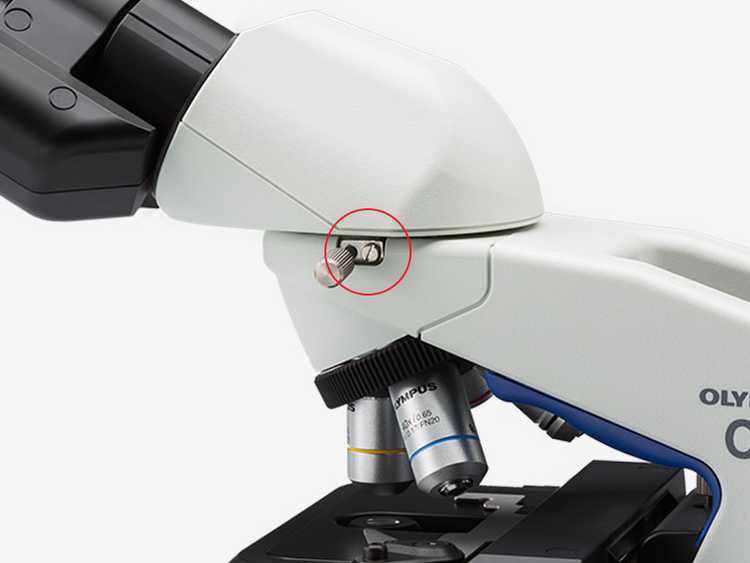

Das Mikroskop CX23 ist für komfortables Arbeiten konzipiert. Augenabstand und Augenhöhe lassen sich für jeden Benutzer ganz einfach komfortabel anpassen, der Dioptrienausgleich für links und rechts ermöglicht optimale Scharfeinstellung für jedes Auge. Der Beobachtungstubus ist während des Gebrauchs durch einen Sperrstift fixiert.
Komfortable Probenmanipulation
Das Mikroskop CX23 erleichtert durch seine anwenderorientierten Konstruktionsmerkmale die Probenhandhabung und die damit verbundenen Einstellvorgänge:

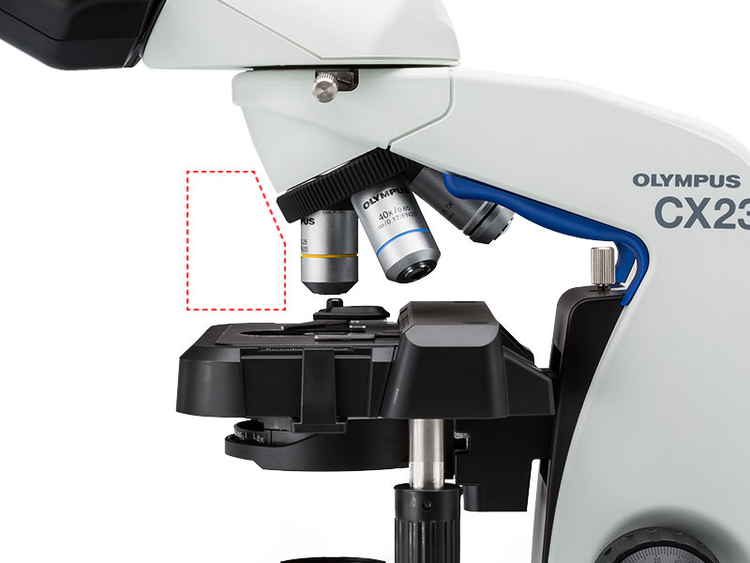

- Der einwärts gerichtete Objektivrevolver erleichtert den Zugang zum Objekttisch, sodass sich die Proben schnell wechseln lassen und bei Bedarf einfach Immersionsöl aufgetragen werden kann.

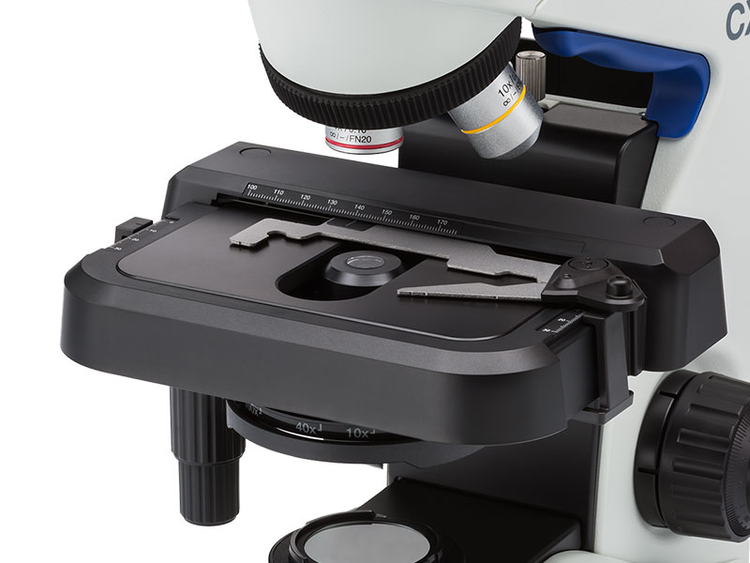

- Plan-Achromate mit großem Arbeitsabstand bieten mehr Platz für dicke Proben und Objektträger.

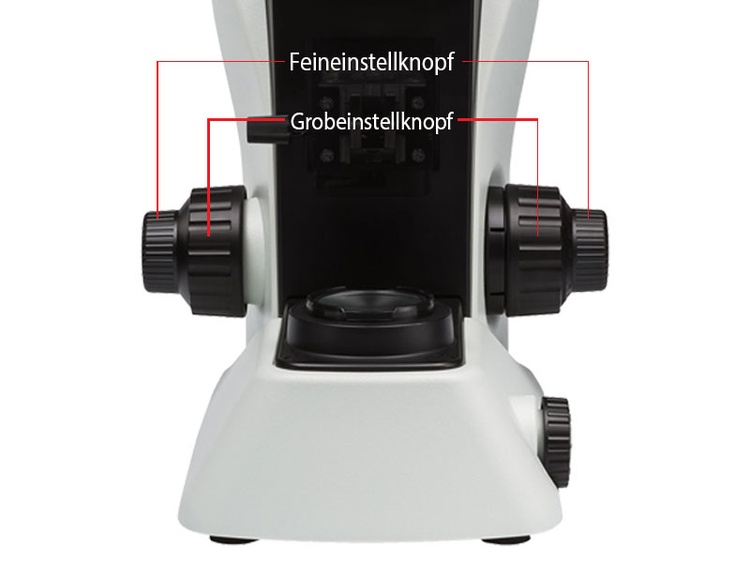

- Die koaxialen Drehknöpfe sind von beiden Seiten des Mikroskops leicht zugänglich und ermöglichen eine schnelle Fein- oder Grobregulierung der Scharfeinstellung.
Verhinderung von Schäden an Mikroskop und Proben
Zum Schutz des Mikroskops und der Probe ist das CX23 mit Sicherungsmechanismen gegen Beschädigung ausgestattet:
- Die Fokussperre verhindert, dass die Objektive die Proben beschädigen.
- Die Drehmomentrutschkupplung verhindert, dass auf den Grobtrieb und den Tischtrieb übermäßige Kraft ausgeübt werden.
Einfache Aufbewahrung
Praktische Funktionen erleichtern die Aufbewahrung Ihres Mikroskops CX23:

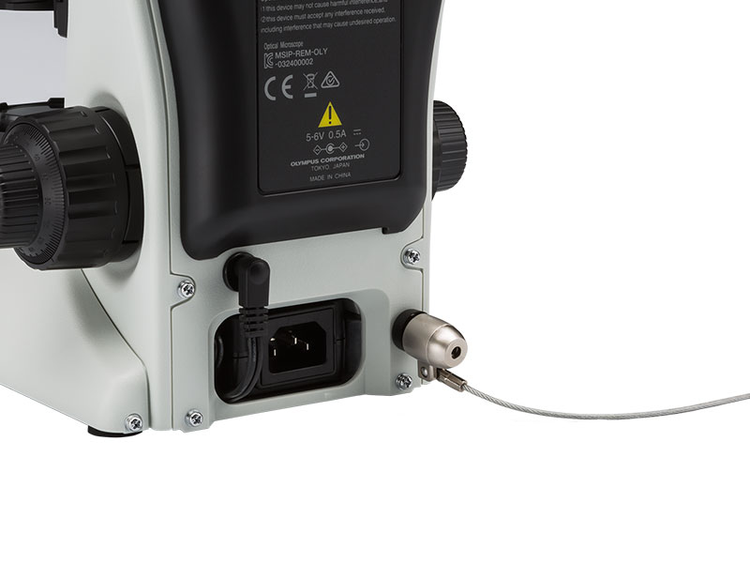

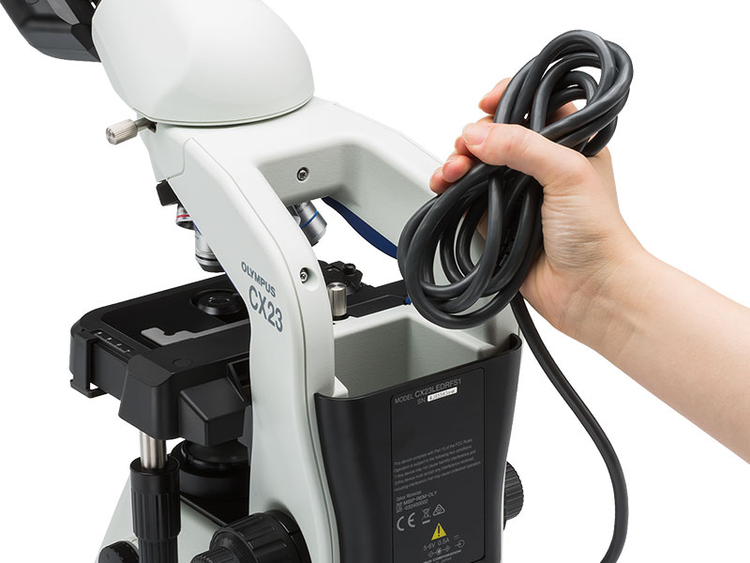

- Staufach auf der Rückseite des Mikroskops zum Verstauen des Netzkabels und des Netzteils
- Integriertes Kensington Schloss zum Anbringen eines Diebstahlschutzkabels
Höhere Schulungseffizienz mit einer Digitalkamera
Durch Verwendung einer Digitalkamera lässt sich alles, was im Mikroskop CX23 zu sehen ist, in Echtzeit mit Studenten oder Zuhörern teilen. Auf den Trinokulartubus des CX23 kann zur leichten Bilderfassung und -aufzeichnung eine Digitalkamera aufgesetzt werden.
Grundlagenschulung zur Köhlerschen Beleuchtung
Das Mikroskop CX23 kann mit einer Leuchtfeldblende (CX23-FS) ausgestattet werden. Das CX23 ermöglicht dem Anwender die Durchführung und Vorführung der Köhlerschen Beleuchtung und eignet sich so ideal für die Grundlagenschulung in der Mikroskopie.
Head-up-Display für einfache Zusammenarbeit

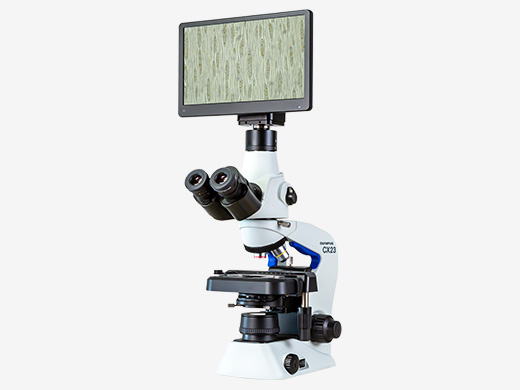

Mit der WLAN-fähigen EP50 Digitalkamera können Bilder ganz einfach für Lehrzwecke geteilt und dargestellt werden. Diese Kamera kann mit unseren Unterrichtsmikroskopen der CX Serie kombiniert werden, um den Unterrichtsraum in einen digitalen Unterrichtsraum zu verwandeln. Das Head-up-Display ermöglicht die gemeinsame Betrachtung durch mehrere Personen gleichzeitig. Jeder kann die betrachtete Probe in Echtzeit sehen, ohne dass abwechselnd durch die Okulare geblickt werden muss.
* Produkte von Drittanbietern sind möglicherweise in einigen Ländern nicht erhältlich.
Spezifikationen
| Mikroskopieverfahren | Hellfeld | ✓ | |
| Dunkelfeld | ✓ | ||
| Beleuchtung | Durchlichtbeleuchtung | LED-Lampe | ✓ |
| Fokus | Fokussiermechanismus | Tischfokus | ✓ |
| Hub des Grobtriebs | 15 mm | ||
| Eigenschaften | Begrenzungsstopper für den Grobtrieb Drehmomentanpassung für den Grobtrieb |
||
| Leuchtfeldblende | Binokular (Sonderzubehör: CX23-FS) | ✓ | |
| Trinokulartubus | ✓ | ||
| Objektivrevolver | Manuell | Standard (4 Positionen) | ✓ |
| Tisch | Manuell | Mechanische Tische mit Rechtstrieb |
Integriert X: 76 mm, Y: 30 mm |

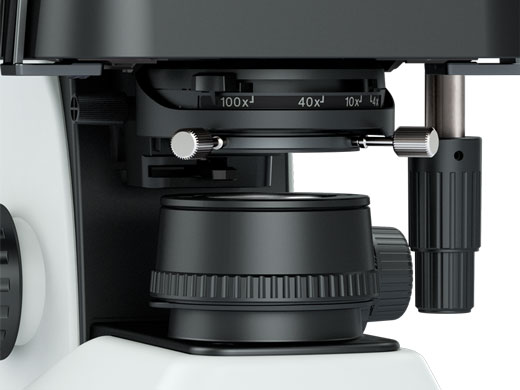

| Kondensor | Manuell | Abbe-Kondensor | NA 1,25/W.D. – (4X–100X) (integriert) |
| Beobachtungstuben | Standard (FN 20) | Binokulartubus | ✓ |
| Trinokulartubus | ✓ | ||
| Tubusneigung | 30° | ||
| Auswahl des Strahlengangs für einen Trinokulartubus (Kamera : Beobachtung) | 0 %:100 %, 100 %:0 % | ||
| Einstellung des Augenabstands | 48–75 mm | ||
| Abmessungen (B × T × H) | Binokulartubus: 198 (B) x 398 (T) x 386 (H) mm, Trinokulartubus: 198 (B) x 398 (T) x 430 (H) mm | ||
| Gewicht | Ca. 5,9 kg | ||
