Stereomikroskop SZX7
Das Abbe-Optiksystem des SZX7 Stereomikroskops bietet eine hervorragende Bildqualität, insbesondere bei Verwendung einer digitalen Mikroskopkamera. Das Mikroskop eignet sich für eine Vielzahl von Bildgebungsanwendungen in den Bereichen der Biowissenschaften, Materialwissenschaften, Produktion und Qualitätskontrolle und bietet eine Optik mit hoher Farbtreue, einen Zoomfaktor von 7:1 und ein universelles LED-Stativ.
Stereomikroskop SZX7
Komfort und hochwertige Bildgebung für die Wissenschaft
Das Abbe-Optiksystem des SZX7 Stereomikroskops bietet eine hervorragende Bildqualität, insbesondere bei Verwendung einer digitalen Mikroskopkamera. Das Mikroskop eignet sich aufgrund seiner farbgetreuen Optik, des Zoomfaktors von 7:1 und einem universellen LED-Stativ für Bildgebungsanwendungen in der Wissenschaft.
Kostengünstiges Stereo-Modulsystem
Abbe-Optiksystem
Bei dem Abbe-Optiksystem werden zwei unabhängige Strahlengänge (rechts/links) mit Parallelzoom verwendet. Dadurch werden sowohl hervorragende optische Eigenschaften als auch eine hohe Modularität des Systems erreicht. Die sorgfältige Auswahl der Beschichtung für die Linsenoberflächenund die apochromatische Zoomoptik ermöglicht es, Proben mit einer Färbung zu beobachten und zu dokumentieren, die ihren authentischen Farben nahekommt.
Hohes Zoomverhältnis von 7:1
Mit dem Objektiv 1x deckt die SZX7 einen Zoom-Vergrößerungsbereich von 8x–56x ab und erreicht mit einem Objektiv 2x eine Vergrößerung bis 112x. Durch die flexible Umschaltung zwischen Makro- und Mikroansichten eignet sich das SZX7 für ein breites Spektrum von Routinebeobachtungs- und Inspektionsaufgaben.

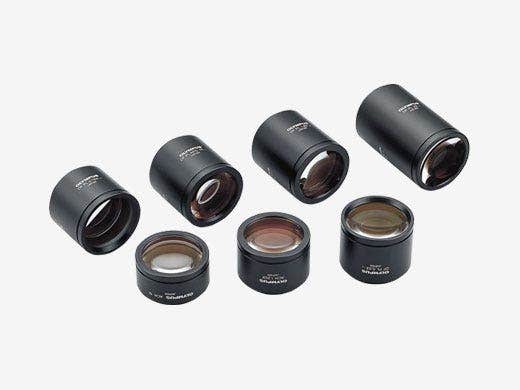

Auswahl verschiedener Hochleistungsobjektive
Die Serie DFPlan kombiniert eine hohe numerische Apertur (NA) mit hohem Auflösungsvermögen und einem bequemen Arbeiten mit einem „verzeichnungsfreien“ optischen Design, um außergewöhnlich plane Abbildungen bereitzustellen. Die Serie umfasst ein Objektiv 2x mit einer NA von 0,2 zur hochauflösenden Darstellung von 600 Linienpaaren pro Millimeter.

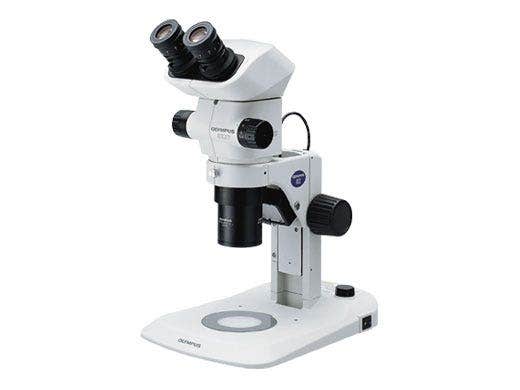

Bequeme LED-Beleuchtungsbasis
Das universelle LED-Auflicht-/Durchlicht-Stativ vereint sämtliche Vorteile der LED-Technologie. Die planen, hellen LED ermöglichen die erfolgreiche Integration der Durchlichtbeleuchtung in eine sehr niedrige Basis, die wiederum den Zugang zum Objekt und die Manipulation erleichtert.
Angewandte Technologien

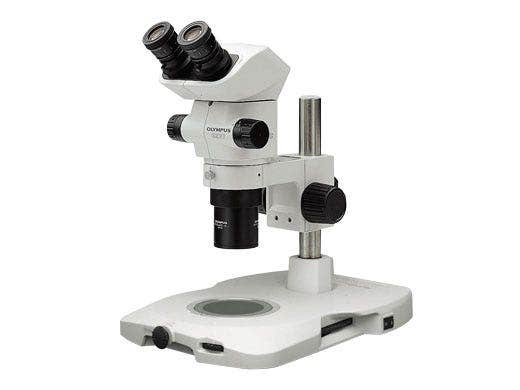

Wahl der geeigneten Kontrast- und Beobachtungsmethode
SZX2-ILLTQ/SZX2-ILLTS
Dank der geringen Dicke von nur 41,5 mm, die etwa der halben Dicke früherer Halogenlampen-Basen für die Durchlichtbeleuchtung entspricht, haben die neuen LED-Beleuchtungsbasen für Durchlicht eine geringere Höhe und einen niedrigen Augenpunkt und erleichtern während der Beobachtung und Bedienung den Zugang zu an der Basis fixierten Proben.
Kassetten für SZX2-ILLTQ/SZX2-ILLTS
Mit der SZX2-ILLTQ LED-Beleuchtungsbasis mit Vierfachrevolver kann der Anwender Kassetten auswählen und mit einem Handgriff zwischen Hellfeld (Standard/Hoch/Gering), Schräglicht (Standard/Hoch/Gering), Dunkelfeld, polarisiertem Licht und Verschlussblende umschalten. Eine LED-Beleuchtungsbasis mit einer Position wird ebenfalls angeboten (SZX2-ILLTS). Dies macht das SZX7 zu einem flexiblen Mikroskop für verschiedene Proben und Beobachtungsaufgaben.

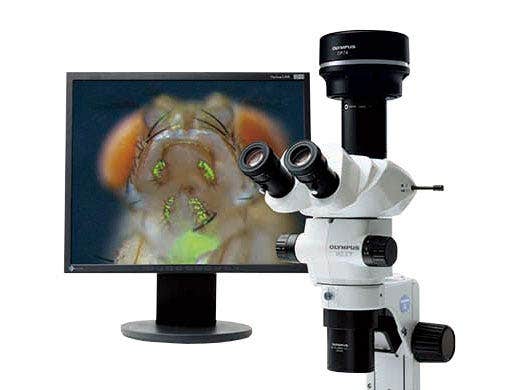

Digitale Bildgebung und Dokumentation
Das SZX7 kann für hochauflösende Bildgebung und die Dokumentation in der Forschung mit einem Trinokulartubus und einer Digitalkamera der Serie DP von Olympus ausgestattet werden. Kameras der Serie DP bieten für die verschiedensten Anwendungen (wie hochempfindliche Fluoreszenzbildgebung) eine hohe Empfindlichkeit und können dank der cellSens Software von Olympus auf einfache Weise bedient werden.

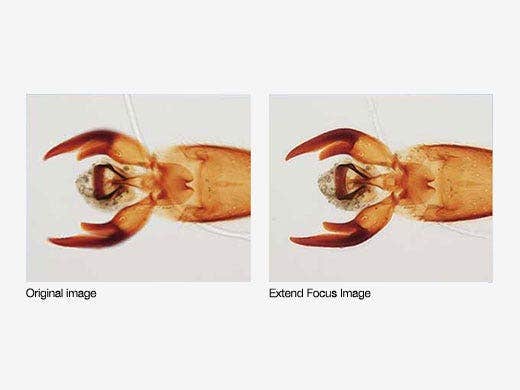

Erweiterte cellSens Fokusbildgebung
Mit der EFI-Funktion (Extended Focus Imaging) erstellt der Anwender ein einzelnes, komplett scharf gestelltes Bild aus aufeinanderfolgenden Bildebenen, während der Fokusknopf gedreht wird. Der EFI-Prozess lässt sich vollständig automatisieren, wenn ein motorisierter Fokustrieb zum Einsatz kommt. Solche zusammengesetzten EFI-Bilder können auch direkt durch Kombination der Einzelbilder zuvor aufgenommener Z-Stapel erstellt werden.
Ergonomischer Beobachtungstubus und ausziehbarer Zwischentubus zur Anpassung der Einblickhöhe
Der lange schwenkbare Trinokulartubus (SZX2-LTTR) verbessert die Ergonomie der Stereomikroskope von Olympus. Dieser Trinokulartubus kann von 5 bis 45 Grad eingestellt werden, sodass der Anwender bei der Arbeit eine natürlichere Kopf- und Nackenhaltung einnehmen kann. Darüber hinaus lässt sich mit dem Zwischentubus zur Anpassung der Einblickhöhe (SZX2-EEPA) der Augenpunkt in einem Bereich von 120 mm verstellen und so an die Körpergröße des jeweiligen Anwenders anpassen. Die Kombination dieser ergonomischen Komponenten verringert Belastung und Ermüdung, da der Anwender bei der Arbeit eine natürliche Körperhaltung einnehmen kann.

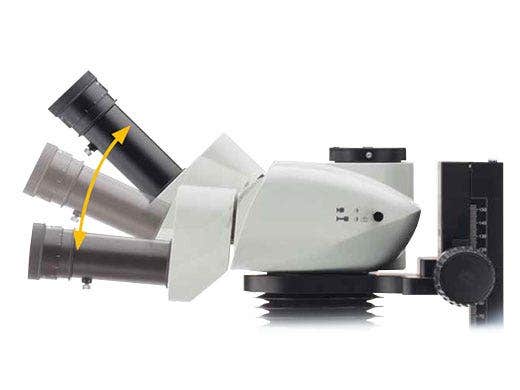

Schwenkbarer Beobachtungstubus

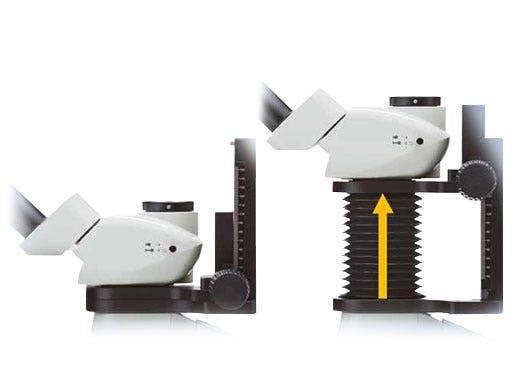

Ausziehbarer Zwischentubus zur Anpassung der Einblickhöhe
Schnelle Umschaltung der Vergrößerung
Viele Prüfungs- und Dokumentationsaufgaben erfordern die Verwendung einer bekannten Zoom-Vergrößerungseinstellung, um einheitliche und vergleichbare Ergebnisse zu erzielen. Der integrierte Rastmechanismus ermöglicht einen schnellen und einfachen Zugang zu dieser wichtigen Funktion.
Schutz vor elektrostatischer Entladung
Der Zoomkörper und die wichtigsten Zubehörteile können dank der Verwendung antistatischer Materialien und Beschichtungen statische Elektrizität rasch eliminieren. Dadurch wird die zu untersuchende Probe vor Schäden durch elektrostatische Entladung geschützt.
Spezifikationen
| Beobachtungsmethode | Fluoreszenz (Erregung mit blauem/grünem Licht) | ✓ | |
| Einfach polarisiertes Licht | ✓ | ||
| Hellfeld | ✓ | ||
| Dunkelfeld | ✓ | ||
| Schräglicht | ✓ | ||
| Zoom | Zoomfaktor | 7 | |
| Vergrößerungsanzeige | 0,8, 1, 1,25, 1,6, 2, 2,5, 3,2, 4, 5, 5,6 | ||
| Eigenschaften |
SZX-ZB7 Rastmechanismus für jede Zoom-Vergrößerung: EIN-AUS-Schaltung möglich Zoom-Antrieb: Horizontaler Einstellknopf Bleifreie |
||
| Optik | Abbe-Optiksystem | ✓ | |
| Lichtquelle | Fluoreszenz-Beleuchtungseinrichtung | Hg-Lampe | ✓ |
| Lichtleiter-Beleuchtungsgerät | ✓ | ||
| Fokus | Fokussier Mechanismus | Grobtrieb-Fokussierung | ✓ |
| Tragfähigkeit | 0–10,0 kg/2,7–15,0 kg/8,0–25,0 kg | ||
| Hub des Grobtriebs |
80 mm 120 mm |
||
| Hub des Grobtriebes pro Umdrehung | 36,8 mm | ||
| Hub des Feintriebes pro Umdrehung | 0,77 mm | ||
| Beobachtungstuben | Widefield (FN 22) | Binokulartubus | ✓ |
| Trinokulartubus | ✓ | ||
| Schwenkbarer Trinokulartubus | ✓ | ||
| Ergonomischer langer schwenkbarer Trinokulartubus | ✓ (Zwischenvergrößerung beträgt 1,25x) | ||
| Tubusneigung |
5–45° 30° 45° |
||
| Auswahl des Strahlengangs für einen Trinokulartubus (Kamera:Beobachtung) |
50%:50%, 0%:100% 0%:100%, 100%:0% |
||
| Einstellung des Augenabstands |
52–76 mm 57–80 mm |
||
| Ausziehbarer Zwischentubus zur Anpassung der Einblickhöhe | Höhenverstellbereich: 30–150 mm (mit Skala) | ||
| Stative | Standardstativ | ✓ | |
| Optionale Basen und Stative | LED-Beleuchtungsbasis für Durchlicht mit Vierfachrevolver | ✓ | |
| LED-Beleuchtungsbasis für Durchlicht mit 1 Position | ✓ | ||
| Großes Stativ | ✓ | ||
| Universalstativ | ✓ | ||
| Abmessungen | 194 (B) × 253 (T) × 403 (H) mm (Standard-Setkonfiguration) | ||
| Betriebsbedingungen | Für Innenräume | Umgebungstemperatur | 0–40 ºC |
| Maximale relative Luftfeuchtigkeit | 30–90 % | ||
| Okular |
WHSZ10X-H FN 22* WHSZ15X-H FN 16* WHSZ20X-H FN 12,5* WHSZ30X-H FN 7* *mit Dioptrieneinstellung und Strichplatte |
||
| Objektive |
DFPL0,5X-4, AA 171 mm, NA 0,05 DFPL0,75X-4, AA 116 mm, NA 0,075 DFPLAPO1X-4, AA 81 mm, NA 0,1 SZX-ACH1X, AA 90 mm, NA 0,1 DFPLAPO1,25X, AA 60 mm, NA 0,125 SZX-ACH1,25X-2, AA 68 mm, NA 0,125 DFPL1,5X-4, AA 45,5 mm, NA 0,15 DFPL2X-4, AA 33,5 mm, NA 0,2 |
||
| Fluoreszenzbeleuchtung |
Koaxiale Fluoreszenzbeleuchtungseinrichtung Filterschieber mit 4 Positionen |
||
