Evaluación del ancho de las rendijas entre la mitad superior y la inferior de la cabeza de biela con un microscopio digital

Biela

Aplicación

Las bielas trasmutan el movimiento alternativo (de arriba a abajo) de los pistones en cilindros (motor) en un movimiento giratorio articulado a los ejes de los cigüeñales. La sección de conexión entre la biela y el eje del cigüeñal se conoce como «cabeza» y suele componerse de dos mitades (una superior y otra inferior). Estas dos mitades están conectadas por pernos, denominados bulones o tornillos de biela. El ancho de las rendijas, que se forman entre la mitad superior e inferior, debe cumplir con especificaciones de diseño para asegurar una fijación firme y soportar la rotación intensa del eje del cigüeñal a la cual estásometida dicha sección. En los controles de aseguramiento de calidad, es necesario llevar a cabo mediciones de dichas rendijas con un microscopio. Sin embargo, los índices de magnificación requeridos para evaluar adecuadamente el ancho las rendijas impide su observación completa, lo que dificulta la localización de anomalías que serían visibles con una imagen completa.

Solución Olympus

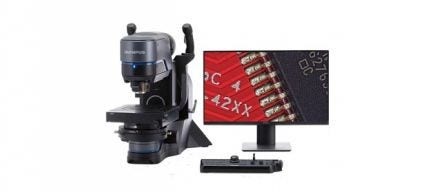

Observe y mida con los microscopios digitales de la serie DSX^® de Olympus, y disfrute de la función de imagen en mosaico.

Características del producto

• La función automática de imagen en mosaico proporciona una sola imagen de la rendija completa de la cabeza, incluso con una magnificación alta.

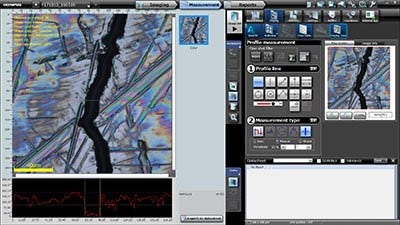

• Los resultados de medición son provistos de forma directa en la pantalla de visualización.
• La detección automática de los flacos/bordes genera datos homogéneos de calidad, independientemente del nivel de experiencia del operador.
