Soluciones microscópicas:
Fabricación de tarjetas/placas de circuito impreso (PCB)
Montaje de piezas eléctricas en la superficie
El montaje de piezas eléctricas en una PCB se desarrolla con una máquina de montaje superficial. Para ello, se debe calentar la PCB en una máquina de calor a fin de fundir el soldador en la PCB. El metal soldador se adhiere a las piezas electrónicas de la PCB.
Medir las piezas electrónicas montadas
Medir la altura de componentes electrónicos es importante para asegurar la calidad de las placas de circuito impreso (PCB).
Solución Olympus
El microscopio digital DSX1000 proporciona imágenes 3D y una inclinación de 45 grados en la observación para medir la altura de los componentes electrónicos.
Vista lateral de componentes electrónicos montados
Notas de aplicación
Explore las aplicaciones relacionadas:

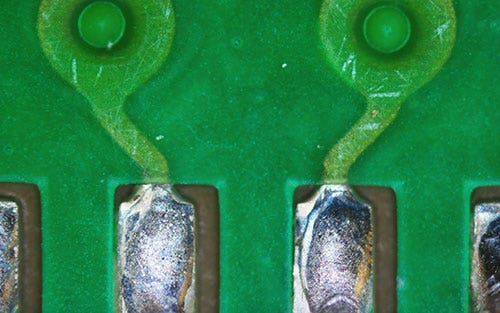

Uso de un microscopio para inspeccionar la humectabilidad de la soldadura para los componentes de montaje

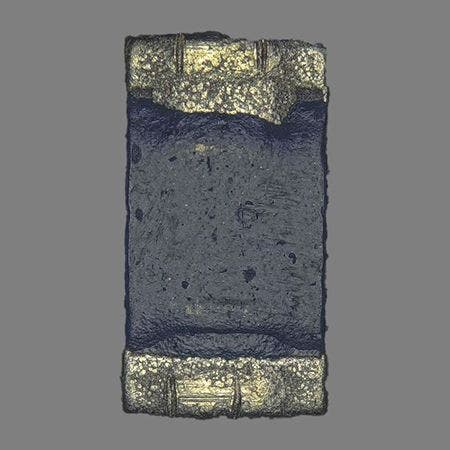

Adquisición de imágenes claras y mediciones dimensionales precisas de un condensador cerámico laminado usando un microscopio digital
Análisis de seccionamiento para matrices de esferas (BGA){Montaje superficial del empaque de semiconductores con el microscopio confocal láser OLS5000 de Olympus.
Verificación de triquitas
El crecimiento de triquitas se da de forma frecuente en los puentes de hilos metálicos, lo que puede causar un cortocicuito. Por lo tanto, los inspectores necesitan verificar si hay presencia de triquitas.
Solución Olympus
El microscopio digital DSX1000 de Olympus proporciona imágenes 3D y una observación angular que permite hallar fácilmente triquitas. Asimismo, permite observar un área más ancha que el microscopio metalúrgico.
Imagen de triquitas
