Imágenes profundas y multifotón Objetivos multifotón y FVMPE-RS

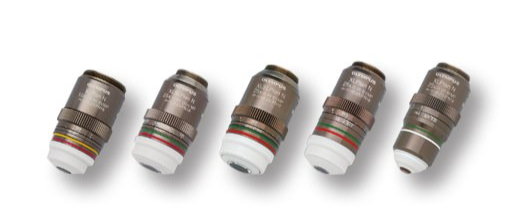

Objetivos de excitación multifotón
Desarrollados para conseguir un rendimiento óptimo con imágenes de excitación multifotón (MPE), los objetivos de la A Line permiten adquirir imágenes de alta precisión para muestras biológicas hasta una profundidad de 8 mm en muestras transparentes e in vivo.

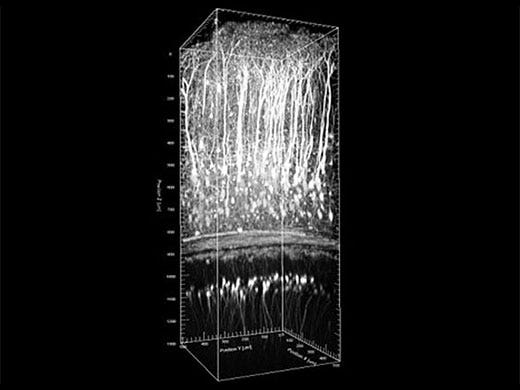

En este ejemplo se muestra una imagen con apilamiento en Z (Z–stack) de un ratón in vivo bajo anestesia desde la superficie del cerebro hasta la capa irradiada del hipocampo (CA1).
Muestra: Macho de ocho semanas Thy1–YFP. Longitud de onda de excitación: 960 nm
Imágenes profundas de cerebro de ratón
Para observar imágenes profundas, multifotón de cerebro y optogenéticas a alta resolución se requieren objetivos que tengan una alta transmisión de luz infrarroja (IR), una apertura numérica (A. N.) alta y la posibilidad de corregir la profundidad y la dispersión del tejido. Este objetivo proporciona una transmisión de IR ultra amplia que activa una estimulación optogenética con luz visible hasta 400 n, e imágenes de IR o estimulación por encima de 1600 nm. El collar de corrección reduce el volumen de excitación, permitiendo estimular las células individuales o las espinas dendríticas. El objetivo XLPLN25XWMP2, acompañado de las potentes y precisas capacidades de escaneo del microscopio FVMPE-RS, se convierte en la herramienta idónea para procesar imágenes multifotón de alta precisión.
Imagen por cortesía de Katsuya Ozawa y Hajime Hirase, Neuron–Glia Circuitry, Instituto de Ciencias del Cerebro RIKEN, Japón
Observación profunda de muestras transparentes fijas con objetivos multifotón a una profundidad de 8 mm
Nuestros objetivos multifotón facilitan la investigación avanzada del funcionamiento cerebral y otros órganos vitales; ya que, permiten que los investigadores visualicen hasta una profundidad de 8 mm sin segmentación. Los objetivos XLPLN25XSVMP2 y XLSLPLN25XSVMP2 admiten muchos reactivos de clarificación.

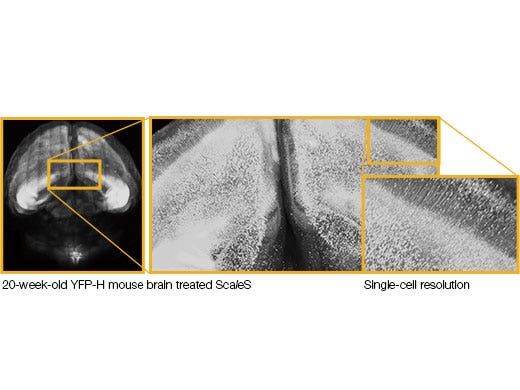

Imágenes de cerebro de ratón entero (XLPLN10XSVMP)
El objetivo ofrece un campo de visión amplio con un aumento de 10x, resolución de células únicas con una A. N. de 1,0 y observaciones de hasta 8 mm. Los objetivos son compatibles con una amplia gama de índices de refracción de reactivos de clarificación (ne: 1,33 a 1,52).
Imagen por cortesía de Hiroshi Hama, Atsushi Miyawaki, Instituto de Ciencias del Cerebro RIKEN, Laboratorio de Dinámica de Funciones Celulares
Imágenes profundas del cerebro en alta resolución de un cerebro de ratón tratado con ScaleS (XLSLPLN25XGMP)
Con una apertura numérica de 1,0 y una distancia de trabajo de 8 mm, los objetivos permiten crear imágenes profundas de alta resolución con un índice de refracción que coincide con el de muchos reactivos de clarificación (ne: 1,41 a 1,52).

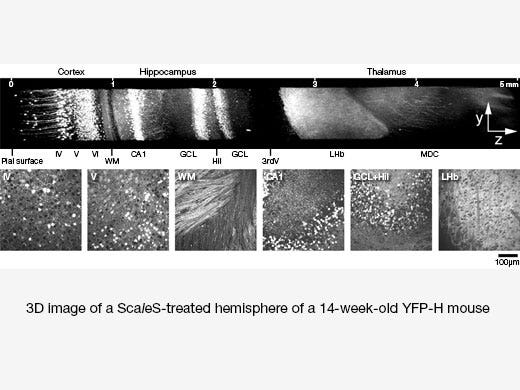

Imagen de proyección de intensidad máxima (superior). Seis imágenes XY en distintas posiciones Z (inferior). MB: materia blanca; CCG: capa de célula granular, Hil: hilio, LHb: núcleo lateral habenular, TMD: núcleo talámico mediodorsalImagen por cortesía de Hiroshi Hama, Atsushi Miyawaki, Instituto de Ciencias del Cerebro RIKEN, Laboratorio de Dinámica de Funciones Celulares
Referencia: Nat Neurosci. 2015 Oct; 18 (10): 1518–29. doi: 10.1038/nn.4107. Epub 2015 Sep 14.
Guía de selección de objetivos MPE de la A Line
(mm)
*Número de campo máximo observable a través del ocular.
Objetivos MPE para microscopios invertidos
(mm)
*Número de campo máximo observable a través del ocular.
Maximice la resolución en el procesamiento de imágenes profundas
Los objetivos TruResolution maximizan la resolución y el contraste para un procesamiento de imágenes en 3D en muestras gruesas. Los objetivos están equipados con un collar de corrección motorizado que puede compensar de forma automática y dinámica la aberración esférica al mismo tiempo que mantiene la posición del enfoque.
Objetivos TruResolutionObjetivos MPE especiales con una función de compensación de aberración esférica automática
(mm)
(aumento)
de objetivo*
numérica
*Número de campo máximo observable a través del ocular.
Productos relacionados
FVMPE-RS
- Resolución y contraste maximizados con objetivos TruResolution
- Procesamiento de imágenes a alta velocidad con escáner resonante
- Excitación multifotón en IR extendido hasta 1300 nm
- Opción de triple escáner para estimulación multifotón y por láser visible
- Alta sensibilidad con revestimiento 1600 en objetivos 25XMPE y en la unidad de barrido
- Alineación automática en 4 ejes de los haces láser IR
*Imagen de anuncio: cerebro de ratón YFP-H de 20 semanas de edad tratado con ScaleS
Por cortesía de Hiroshi Hama, Atsushi Miyawaki, Instituto de Ciencias del Cerebro RIKEN, Laboratorio de Dinámica de Funciones Celulares
