Imágenes de células vivas con superresolución Objetivos A Line e IXplore SpinSR

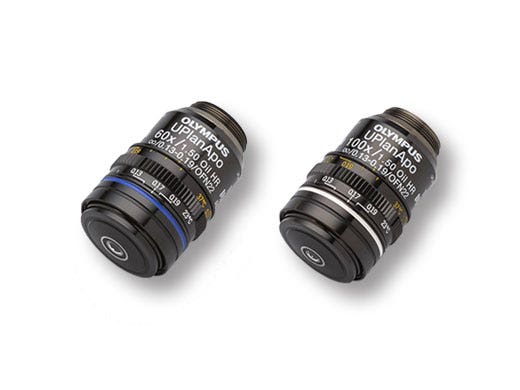

Objetivos de alta resolución para súper resolución
Contar con una apertura numérica (A. N.) alta es importante para las imágenes de súper resolución. Nuestra tecnología de pulido patentada nos ha permitido crear los primeros objetivos de corrección Plan-apocromático del mundo con una A.N. de 1,5*1. La combinación de este objetivo con el sistema IXplore SpinSR mejora el brillo y la resolución de sus imágenes de súper resolución. Los objetivos son especialmente útiles para visualizar microestructuras superficiales.
*1 a partir de noviembre de 2018, según los estudios realizados por Olympus.

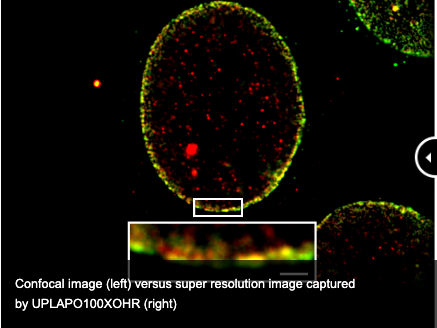

Imagen confocal (izq.) versus imagen de súper resolución adquirida por el objetivo UPLAPO100XOHR (dcha.)
Barra de escala: 200 nm
Súper resolución
Aclare imágenes confocales, usando una resolución XY de hasta 120 nm, con la técnica confocal y la súper resolución de Olympus (OSR).
Verde: Alexa488 marcada con la proteína Nup358; se sitúa en la superficie citoplásmica del complejo de poro nuclear.
Rojo: Alexa555 marcada con la proteína Nup62; se sitúa en el tapón central del complejo de poro nuclear.
La localización de las proteínas Nup358 y Nup62 puede identificarse mediante la técnica de súper resolución.
**Complejo de poro nuclear de la célula HeLa
Imagen por cortesía de Hidetaka Kosako, Instituto Fujii Memorial de Ciencias Médicas, Universidad de Tokushima
Guía de selección de objetivos de alta resolución
(mm)
*2 Número de campo máximo observable a través del ocular

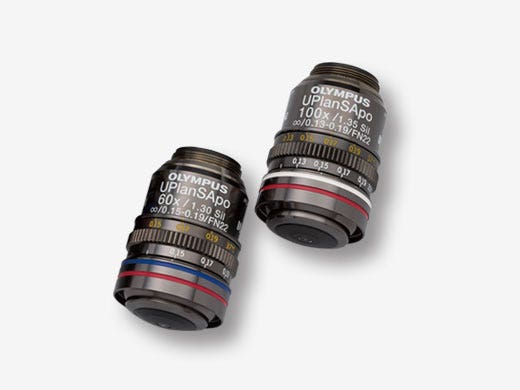

Objetivos de inmersión en silicona
Los objetivos de inmersión en silicona se han optimizado para observar imágenes de tejidos tisulares y células vivas. Mediante una correspondencia adecuada del índice refractivo es posible adquirir imágenes más nítidas y brillantes, mientras que las observaciones a intervalos pasan a ser más fiables y menos complejas gracias a que el aceite de silicona no se seca a 37 °C (98,6 °F). Con una apertura numérica alta y una larga distancia de trabajo, estos objetivos pueden combinarse con la técnica de superresolución de Olympus para observar microestructuras en la superficie de la muestra y dentro de ella a gran profundidad. Por ejemplo, tanto la localización de las moléculas como las microestructuras de las células nerviosas pueden ser observadas con alta resolución.
Videos asociados
Imagen por cortesía de: Yuji Ikegaya, Laboratorio de Farmacología química, Facultad de posgrados en Ciencias farmacéuticas, Universidad de Tokio
Intervalo 3D de una neurona
Obtenga datos de imágenes de superresolución tridimensionales durante el procesamiento de imágenes a intervalos.
Muestra: Imagen a intervalos de una neurona primaria de ratón marcada con la proteína EGFP después de un cocultivo con astrocito durante 3 semanas. Pasos en Z de 0,2 µm para 26 secciones.
Guía de selección de objetivos de inmersión en silicona
(mm)
*3 Número de campo máximo observable a través del ocular.
Productos relacionados
IXplore SpinSR
- Superresolución de hasta 120nm XY
- Viabilidad celular prolongada en imágenes confocales a intervalos gracias a la reducción de la fototoxicidad y el blanqueo
- Alterne entre las observaciones de campo amplio, resolución confocal y superresolución en un solo paso con el sistema IXplore SpinSR
- Reproducción precisa en 3D con los objetivos de inmersión de aceite de silicona de Olympus
*Imagen de anuncio: Tinción fluorescente de microtúbulos (rojo: Alexa 594) y actina (verde: Faloidina con Alexa 488) en el cono de crecimiento de las células NG108.
Por cortesía de: Dr.Kaoru Katoh, Instituto de Investigación Biomédica, Instituto Nacional de Ciencias y Tecnología Industrial Avanzada
