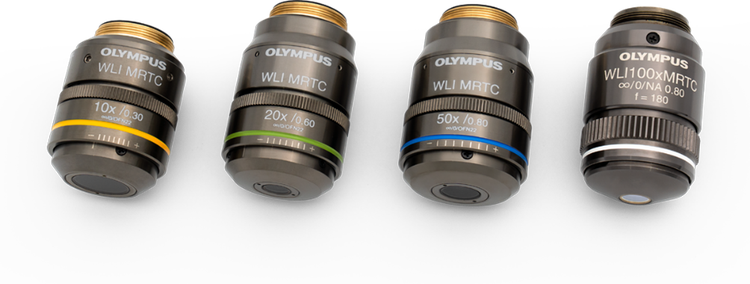

Lentes de objetivo con interferometría de luz blanca
Un nuevo referente en la inferometría de luz blanca
Nuestras lentes de objetivo de estilo Mirau con inferometría de luz blanca (WLI) ofrecen una captura de datos fiable y de alta resolución para realizar mediciones precisas de superficies en 3D. Diseñadas teniendo en cuenta las necesidades de los fabricantes de equipos originales (OEM) y de los investigadores, estas ópticas permiten mediciones tanto en línea como fuera de línea en una amplia variedad de aplicaciones de perfilometría óptica.
Principales ventajas de nuestras lentes de objetivo con interferometría de luz blanca
- Amplio campo de visión (FOV) para capturar más datos
- Gran apertura numérica (A. N.) para conseguir una resolución detallada
- Probadas en fábrica para garantizar un rendimiento uniforme
Tanto si trabaja en ingeniería de precisión como en fabricación, estas ventajas le ayudan a maximizar la eficiencia y a acelerar los resultados.

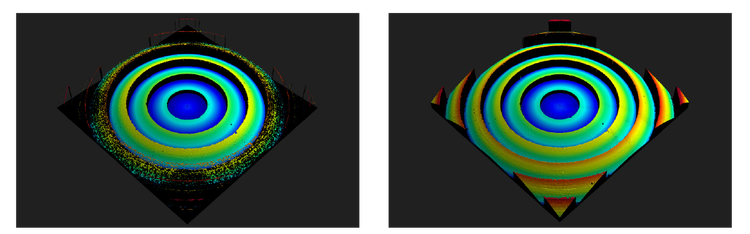

Imágenes comparativas de una pieza de lente de Fresnel obtenidas con un objetivo con WLI convencional de 20X (A. N. 0,4) y con un objetivo con WLI de 20X (A. N. 0,6) de Evident.
Imágenes comparativas de una pieza de lente de Fresnel obtenidas con un objetivo con WLI convencional de 50X (A. N. 0,55) y con un objetivo con WLI de 50X (A. N. 0,8) de Evident.
Mida con precisión superficies en piezas complejas
La medición precisa de pendientes pronunciadas en superficies lisas supone un desafío para las ópticas convencionales, las de interferometría de luz blanca y las confocales.
Con A. N. mayores, de hasta 0,8, nuestras ópticas WLI de tipo Mirau capturan más luz y detalles más finos. Esta mayor A. N. permite que los perfilómetros ópticos realicen mediciones geométricas tridimensionales precisas de variaciones superficiales y de detalles mínimos.
Aumente el rendimiento en la metrología 3D de alta precisión
Amplíe el área de medición de alta precisión manteniendo una alta resolución.
Nuestros modelos de 20X y 50X con alta A. N. ofrecen hasta seis y cuatro veces más campo de visión que los objetivos con WLI convencionales de 50X y 100X, respectivamente, sin perder capacidad de medición de pendientes de superficie ni resolución lateral. Este campo de visión más amplio reduce la necesidad de cosido de imágenes y agiliza la interferometría de barrido vertical (VSI) y las mediciones de altura de escalón.

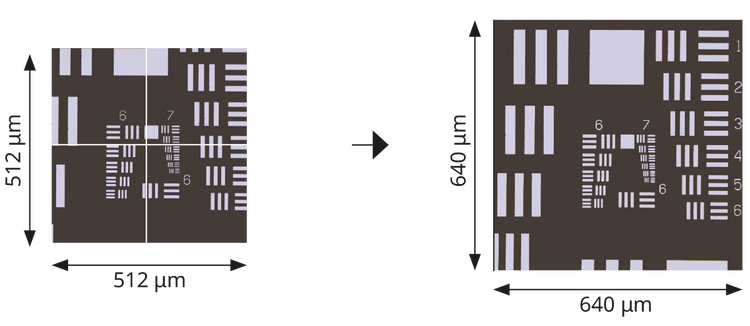

Izquierda: imagen cosida 2×2 adquirida con un objetivo convencional de 50X (A. N. 0,55). Derecha: imagen única adquirida con un objetivo con WLI de 20X de Evident (A. N. 0,6).

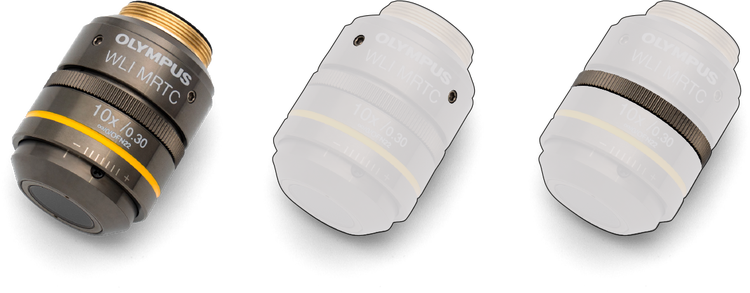

Las lentes de objetivo con WLI de Evident (izquierda) incluyen tornillos de fijación (centro) y un mecanismo de anillo de ajuste (derecha).
Anticípese a las condiciones cambiantes en la interferometría de luz blanca
La exactitud de la medición puede verse afectada por los desplazamientos de enfoque inducidos por la temperatura. Nuestro anillo de ajuste con compensación térmica integrada ayuda a mantener el contraste de las franjas de interferencia, incluso con fluctuaciones de temperatura, lo que permite realizar mediciones de superficies más precisas, fiables y sensibles.
Basta con ajustar el anillo a la posición con el mayor contraste de franjas posible para obtener resultados de medición uniformes con facilidad.
Mantenga la precisión sin esfuerzo
Trabaje sin interrupciones y sin frustraciones, incluso en presencia de vibraciones.
Cuatro tornillos de fijación* bloquean el anillo de ajuste del objetivo, de modo que usted puede centrarse en realizar mediciones precisas sin necesidad de efectuar ajustes finos frecuentes.
Cada tornillo está colocado a intervalos de 90 grados, y cualquiera de ellos puede emplearse para fijar el anillo. Apriete rápidamente el tornillo exterior con un destornillador, sin necesidad de retirar los objetivos adyacentes.
* Los tornillos de fijación están disponibles actualmente en los objetivos de 10X, 20X y 50X.
Rendimiento óptico uniforme en el que puede confiar
Cada lente de objetivo con WLI es semiapocromática e incorpora un espejo de referencia de alta calidad para ofrecer un fuerte contraste de franjas y una aberración de frente de onda mínima. Cada unidad se prueba en fábrica y se entrega con dos hojas de datos que documentan la calidad del espejo de referencia y el rendimiento del frente de onda.

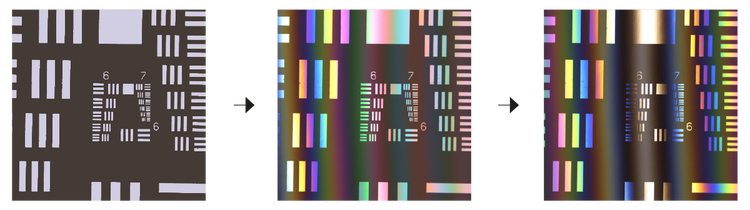

Izquierda: sin franjas antes del ajuste por cambios térmicos. Centro: el contraste de franjas se genera conforme se ajusta el anillo. Derecha: máximo contraste de franjas tras el ajuste del anillo.
Especificaciones
| Nombre del objetivo | WLI10XMRTC | WLI20XMRTC | WLI50XMRTC | WLI100XMRTC |
| Corrección | Con corrección de infinito | Con corrección de infinito | Con corrección de infinito | Con corrección de infinito |
|
Magnificación (con lente del tubo con longitud focal de 180 mm) |
10X | 20X | 50X | 100X |
| Apertura numérica (A. N.) | 0,3 | 0,6 | 0,8 | 0,8 |
| Distancia de trabajo (D. T.) [mm] | 8,2 | 1,0 | 1,0 | 0,7 |
| Longitud focal [mm] | 18 | 9,0 | 3,6 | 1,8 |
| Número de campo de objetivo (OFN) | 22 | 22 | 22 | 22 |
| Medio de inmersión | Aéreo/seco | Aéreo/seco | Aéreo/seco | Aéreo/seco |
| Mecanismo protector retractil | No procede | No procede | No procede | No procede |
| Anillo de ajuste con compensación térmica para el patrón de interferometría | Sí | Sí | Sí | Sí |
| Tornillo de fijación del anillo de ajuste | Sí | Sí | Sí | No |
| Nivel de corrección de la aberración cromática | Semiapocromático (FL) | Semiapocromático (FL) | Semiapocromático (FL) | Semiapocromático (FL) |
| Distancia parfocal [mm] | 45 | 45 | 45 | 45 |
| Posición del plano focal posterior (BFP) [mm] | –3,2 | –8,8 | –4,8 | –3,0 |
| Dimensiones exteriores (anch. × alt.) | Φ 29,7 mm × 36,8 mm | Φ 29,8 mm × 44,0 mm | Φ 31,5 mm × 44,0 mm | Φ 29,0 mm × 44,3 mm |
| Tamaño de rosca del tornillo | W 20,32 mm × 0,706 mm (RMS) | W 20,32 mm × 0,706 mm (RMS) | W 20,32 mm × 0,706 mm (RMS) | W 20,32 mm × 0,706 mm (RMS) |
| Temperatura de medición garantizada | 23 °C ±1 °C | 23 °C ±1 °C | 23 °C ±1 °C | 23 °C ±1 °C |
|
Temperatura/humedad de almacenamiento (entorno sin condensación) |
0 °C a 40 °C / 20 %～80 % | 0 °C a 40 °C / 20 %～80 % | 0 °C a 40 °C / 20 %～80 % | 0 °C a 40 °C / 20 %～80 % |
| Temperatura de funcionamiento | 15 °C a 30 °C | 15 °C a 30 °C | 15 °C a 30 °C | 15 °C a 30 °C |
| Uso previsto | En interiores | En interiores | En interiores | En interiores |
