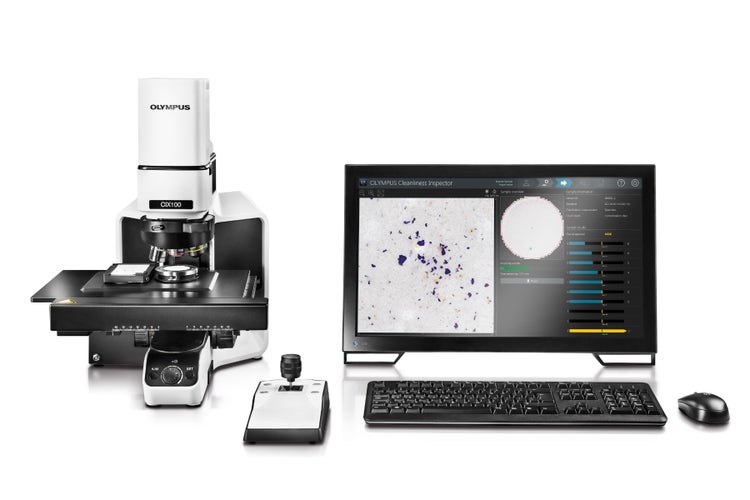

Sistema de inspección CIX100
El sistema de inspección CIX100 es una solución especializada llave en mano para fabricantes que mantienen las más elevadas normas de calidad con respecto a la limpieza técnica de los componentes fabricados. Adquiera, procese y documente los datos de limpieza técnica de forma rápida para cumplir con las normas internas de la empresa e internacionales. El software a carácter intuitivo del sistema guía a los usuarios a lo largo de todos los pasos del proceso, lo que permite que los operadores principiantes puedan adquirir datos relativos a la limpieza de forma rápida y sencilla.
CIX100
Descripción
El sistema de inspección CIX100 es una solución llave en mano dedicada a fabricantes que mantienen normas de alta calidad con respecto a la limpieza técnicas de los componentes producidos. Adquiera, procese y documente los datos de limpieza técnica de forma rápida para cumplir con las normas internas de la empresa e internacionales. El software a carácter intuitivo del sistema guía a los usuarios a lo largo de todos los pasos del proceso, lo que permite que los operadores principiantes puedan adquirir datos relativos a la limpieza técnica de forma rápida y sencilla.
Sistema de inspección CIX100: Simplifique su limpieza técnica
La limpieza técnica de componentes, piezas y fluidos es una prioridad durante el proceso de fabricación. Cumplir con las rigurosas normativas en el cálculo, análisis y clasificación de contaminantes y partículas extrañas de tamaño micrométrico es importante para lo siguiente:
- Desarrollo
- Fabricación
- Producción
- Control de calidad del producto final

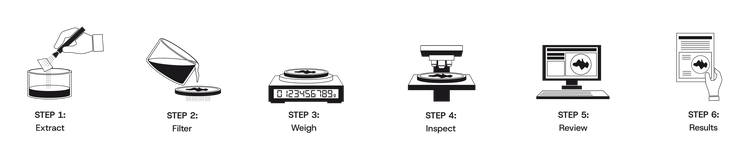

Proceso estándar para la inspección de limpieza: preparación (del paso 1 al 3) e investigación (del paso 4 al 6). Paso 1: extraer. Paso 2: filtrar. Paso 3: pesar. Paso 4: inspeccionar. Paso 5: revisar. Paso 6: resultados.
Las directivas internacionales y nacionales estipulan los métodos y requisitos de documentación que permiten determinar la contaminación por partículas en esenciales piezas mecanizadas, dado que dichas partículas afectan directamente la vida útil de piezas y componentes. Las normas actuales exigen obtener información detallada acerca de la naturaleza de la contaminación, como la cantidad, la distribución según el tamaño y las características de las partículas.
El sistema de limpieza técnica CIX100 está diseñado para cumplir con los requisitos de limpieza técnica de la industria moderna y las directivas nacionales e internacionales, así como para extender las posibilidades de determinación de partículas mediante la tecnología de aprendizaje profunda.
Sencillo y fiable
Con un hardware y software perfectamente integrados, el sistema ofrece durabilidad y alto rendimiento para emitir datos fiables y precisos.
- Configuración sencilla que otorga una solución llave en mano automatizada
- Resultados repetibles a partir de una configuración estable del sistema de medición
- Excelente rendimiento óptico y condiciones de procesamiento de imágenes reproducible
- Autoverificaciones del sistema automatizadas gracias a un dispositivo de calibración integrado
- Integración completa del sistema para el control automatizado de todos los componentes de hardware
- Compatible con varios portamuestras circulares y rectangulares
Orientación intuitiva para una máxima eficiencia productiva
- La exclusiva y simple distribución del trabajo minimiza las operaciones manuales y proporciona datos fiables indistintamente del nivel de experiencia del operador.
- Herramientas fáciles de usar que facilitan la revisión de los datos de inspección
- Guía paso a paso que aumenta la productividad y acorta el tiempo de inspección
- Gestión de derechos de usuario que restringe las funciones para minimizar los errores humanos
- Soporte de pantalla táctil con botones grandes en los que es fácil hacer clic
- Generación de informes conformes a la normativa para una documentación directa en un solo clic
- Todos los datos son guardados de forma automática y pueden ser exportados y compartidos con facilidad
- Modo de microscopio (Microscope) independiente con soluciones analíticas opcionales para materiales
- La solución TruAI del CIX100 soporta el análisis de imagen basado en la tecnología de aprendizaje profund.
Análisis rápidos en tiempo real
La innovadora solución de escaneo «todo en uno» detecta partículas reflectantes (metálicas) y no reflectantes dos veces más rápido que los métodos convencionales, que requieren dos imágenes separadas. Además, se brinda una retroalimentación inmediata relativa al cálculo y clasificación de las partículas, lo cual favorece una toma de decisiones rápida.
- Imagen general para una identificación rápida de la cobertura del filtro, el agrupamiento de partículas o las peores partículas
- Procesamiento y clasificación automática en vivo de las partículas de contaminantes que van desde 2,5 µm hasta 42 mm
- Alto rendimiento: el sistema detecta partículas reflectantes y no reflectantes en un escaneo
- Análisis en vivo que permite responder a los resultados en tiempo real
- Resultados compatibles que se personalizan según la normativa de la industria seleccionada
Evaluación eficiente de los datos

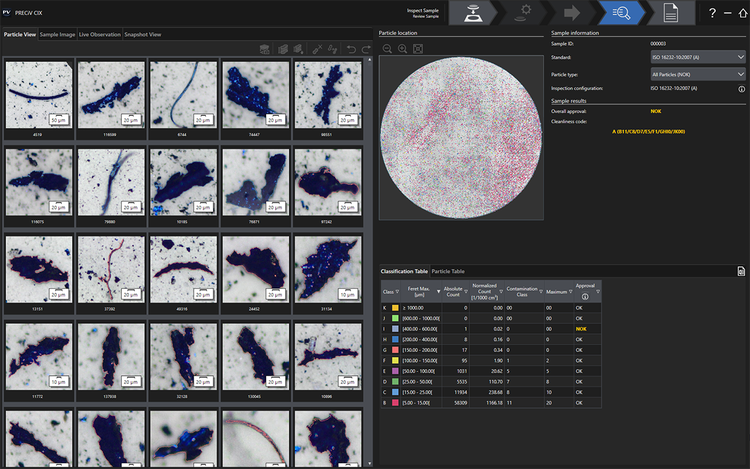

Revise los datos de su inspección mediante herramientas potentes y fáciles de usar que respaldan las normas internacionales y de la empresa en la inspección de limpieza técnica. La representación clara ahorra tiempo, ya que agrupa todos los resultados de inspección relevantes.
- Disposición ordenada de las imágenes y los datos para su revisión eficiente
- Varias vistas seleccionables para la identificación inmediata de partículas
- Ubicación de las partículas que se encuentran vinculadas con las miniaturas en las imágenes en vivo
- Fácil reclasificación, revisión, repaso y nuevo cálculo de los datos de inspección
- Visualización en vivo del código de limpieza general, partículas y tablas de clasificación
- Análisis de tendencias para identificar desviaciones potenciales a través del tiempo
- Visualización de todos los datos de inspección en una vista
Creación de informes normalizados
Los informes a un clic cumplen con los requisitos y metodologías expuestos en la normativa internacional. La personalización de informes (p. ej., al incorporar la morfología de partículas) facilita el cumplimiento de los estándares normativos.
- Generación de informes profesionales con plantillas predefinidas y compatibles
- Plantillas e informes que se adaptan fácilmente para cumplir con la normativa industrial y de su empresa
- Varios formatos de salida soportados, como MS Word y PDF
- Optimización del tamaño de los archivos para permitir un fácil intercambio de datos
- Almacenamiento de datos a largo plazo para que pueda justificar una decisión años después
Software Compatibility with Microsoft Office
Fiable

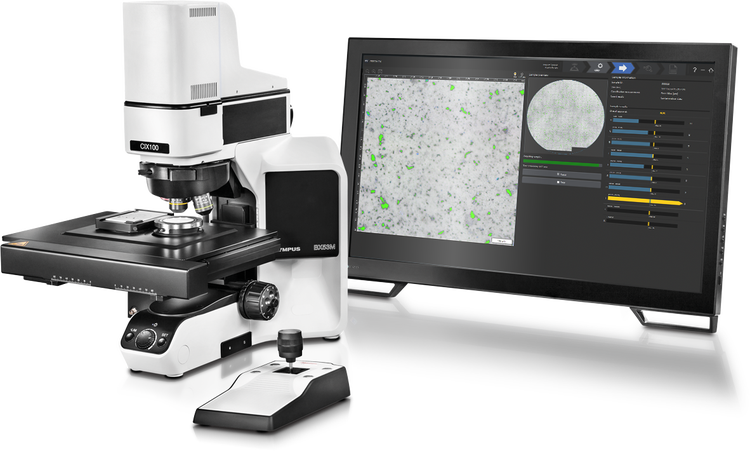

Fiable solución llave en mano
Sistema automatizado y preciso de elevada reproducibilidad
El sistema CIX100 es una solución llave en mano configurada para satisfacer los requisitos en las inspecciones de limpieza automatizada. Cada componente está optimizado para brindar precisión, reproducibilidad, repetibilidad y la integración continua de datos fiables a través de un sistema de elevado rendimiento. El sistema proporciona un excelente rendimiento óptico para inspecciones rápidas en áreas circulares y rectangulares de las muestras. La automatización de tareas clave permite acelerar las inspecciones al mismo tiempo que minimiza los errores humanos y el riesgo de contaminar las muestras.
1. Condiciones de imágenes reproducibles (cobertura de la cámara)
La más alta reproducibilidad gracias a la alineación protegida de la cámara para prevenir desajustes indeseados.
2. Método de polarización innovador (unidad de detección)
Detecta partículas reflectantes (metálicas) y no reflectantes en un solo escaneo.
3. Condiciones de medición reproducibles
La unidad de enfoque automático permite asegurar un posicionamiento reproducible para retomar o llevar a cabo una (nueva) investigación de los contaminantes detectados sin complicaciones.
4. Durabilidad comprobada (platina/inserción de platina)
La placa de inserción de platina asegura la posición de la membrana y presenta una inserción adicional para la herramienta de calibración integrada o una segunda muestra.
5. Excelente calidad óptica (microscopio)
Los reconocidos objetivos UIS2 junto con una cámara de alta resolución proporcionan una calidad de imagen excepcional y medidas fiables.
6. Facilidad de uso (software)
El software de fácil uso guía a los usuarios a través del completo proceso de inspección, lo que ayuda a incrementar la productividad y minimizar los errores. La interfaz presenta botones grandes que son fáciles de seleccionar con un ratón o al usar la pantalla táctil.
7. Alto rendimiento (estación de trabajo)
Al escanear la muestra, el sistema ofrece una retroalimentación visual y directa de los contaminantes clasificados y calculados mediante cambios cromáticos. De manera opcional, el sistema puede emitir una señal de advertencia acústica cuando los límites exceden.

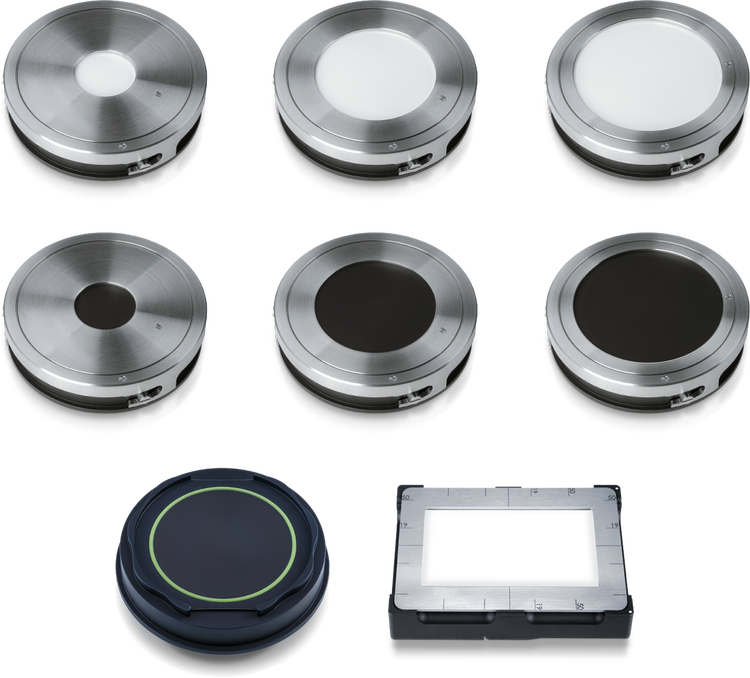

Portamuestras para una mayor versatilidad del sistema
El sistema CIX100 soporta varios portamuestras o soportes de muestras que contienen áreas de inspección circulares o rectangulares. Entre ellos se incluyen: soportes con fondos blanco y negro dedicados a las membranas de filtro de 25 mm, 47 mm y 55 mm de diámetro; soportes dedicados al muestreo por cinta adhesiva; soportes con superficie plana dedicados a las aplicaciones metalúrgicas, y soportes para trampas de partículas.

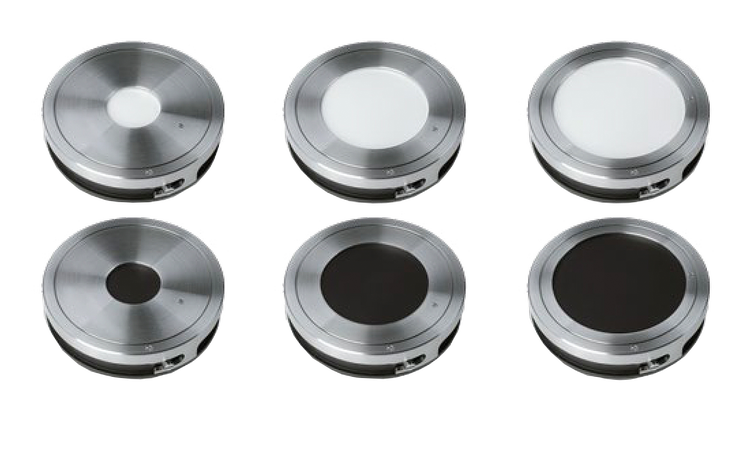

Portamuestras circular con fondos blanco y negro dedicados a las membranas de filtro de 25 mm (izquierda), 47 mm (centro) y 55 mm (derecha) de diámetro.
Portamuestras para trampas de partículas
Portamuestras para muestreo por cinta adhesiva
Revisar directamente varias muestras a partir de un escaneo por lotes
El sistema CIX100 ofrece un modo de lote para inspeccionar múltiples muestras al mismo tiempo. Los escaneos presentan configuraciones de inspección similares o ajustes de parámetros individuales en cada muestra. Después de las inspecciones, es posible revisar los resultados de cada muestra de forma separada, y generar un informe.
Reproducibilidad y repetibilidad
El proceso de trabajo establecido para la inspección de limpieza es fácil; incluso los operadores principiantes pueden lograr resultados precisos y repetibles. Tanto la preconfiguración y la precalibración, como la gestión de derechos de usuario y las autoverificaciones periódicas del sistema ayudan a garantizar que los ajustes sean correctos para obtener datos de inspección reproducibles, sin preocuparse por el nivel de experiencia del usuario. Esto conlleva a que varios departamentos e instalaciones puedan aplicar los mismos estándares de calidad en diferentes ubicaciones.
El diagrama pone en manifiesto la precisión del sistema CIX100 al verificar la estabilidad y repetibilidad de la medición mediante el índice de desempeño del proceso (PPk). La misma muestra con una magnificación (aumento) de 5x y 10x ha sido medida 10 veces, y el recuento de la partícula ha sido extraído a partir de las clases de tamaño usuales. El diagrama muestra la evaluación de Cpk y Ppk en la clase E (50-100 μm).

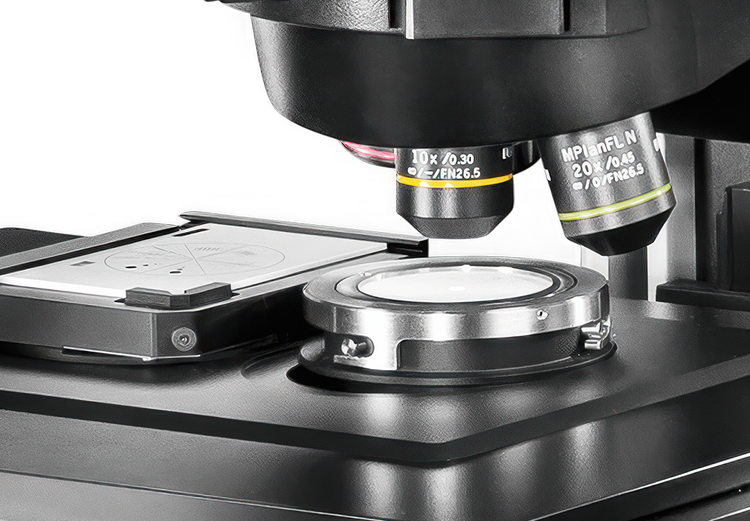

Excelente calidad óptica
Nuestros objetivos UIS2 proporcionan un alto rendimiento óptico para mediciones excelentes y análisis fiables. Su fuente de luz exclusiva mantiene una temperatura de color constante que ha sido optimizada para la inspección de limpieza técnica.
Reproducibilidad optimizada
El sistema preconfigurado y precalibrado emite recordatorios para las autoverificaciones automáticas del sistema, que se llevan a cabo con el portaobjetivos de calibración integrado a fin de mantener la verificación regular del sistema.

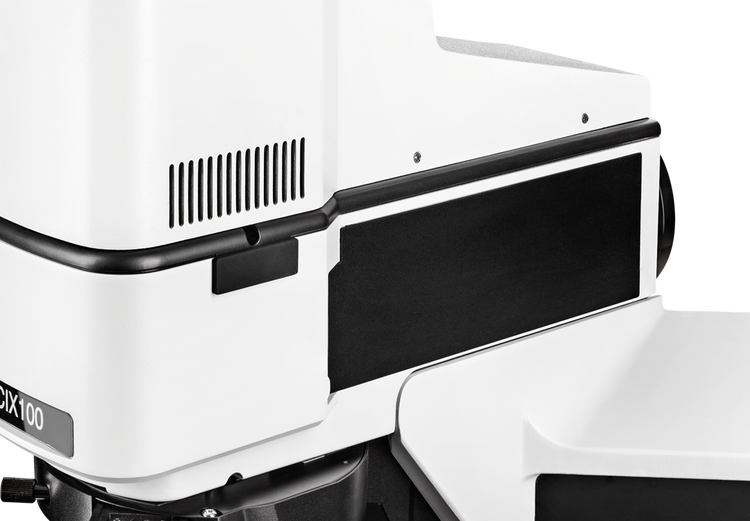

Sistema de medición estable
La alineación de la trayectoria óptica, el portaobjetivos motorizado y la cámara se encuentran protegidos por una cubierta que evita modificaciones accidentales. Para mayor estabilidad, las partes móviles han sido eliminadas de la trayectoria de luz óptica.

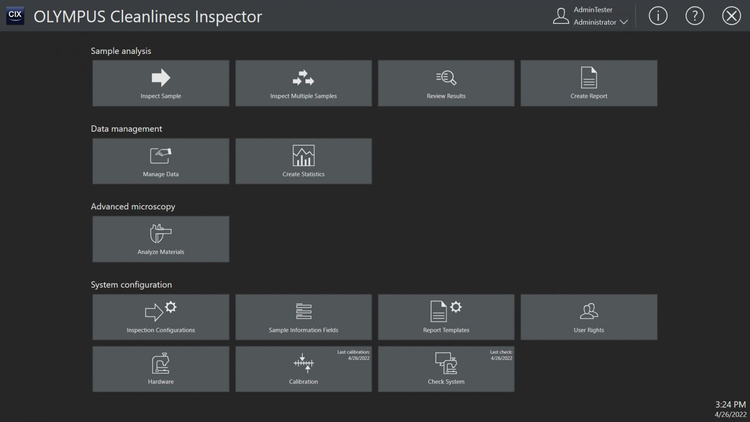

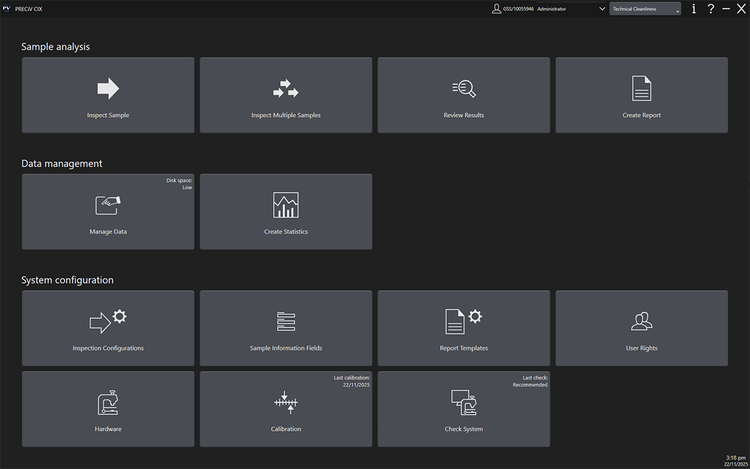

Carácter intuitivo
Orientación intuitiva para una máxima eficiencia productiva
El sistema CIX100 ofrece un rendimiento mejorado para optimizar la productividad a través del completo proceso de inspección y permite que las inspecciones de limpieza técnica puedan ser llevadas a cabo fácilmente por operadores dotados de diferentes niveles de experiencia. El software ofrece un asistente (o guía) paso a paso en toda la inspección de limpieza. La distribución intuitiva del trabajo y la gestión de los derechos de usuario incrementan la productividad y la fiabilidad de los resultados, reduciendo al mismo tiempo los ciclos de inspección, los gastos por cada ensayo y los errores de usuario. El resultado es un sistema optimizado para estándares de alta calidad.
La interfaz de usuario estructurada de forma clara no solo permite que la inspección de la limpieza sea repetible y reproducible, sino que también sea igualmente fácil de manejar para usuarios expertos y no experimentados.
Distribución del trabajo paso a paso
La distribución del trabajo intuitiva guía a los usuarios a través del completo proceso de inspección en solo tres simples pasos: inspección de muestras, revisión de resultados y creación de informes. La automatización potenciada, desde el escaneo de la muestra hasta la generación de informes de conformidad, permite mejorar la facilidad de uso en cada paso; esto con el objetivo de que todos los usuarios con diferentes niveles de experiencia puedan ejecutar inspecciones y producir datos precisos y fiables.
Paso a paso, la interfaz intuitiva guía a los operadores a través del proceso de inspección completo, lo que deriva en una distribución del trabajo rápida y productiva.

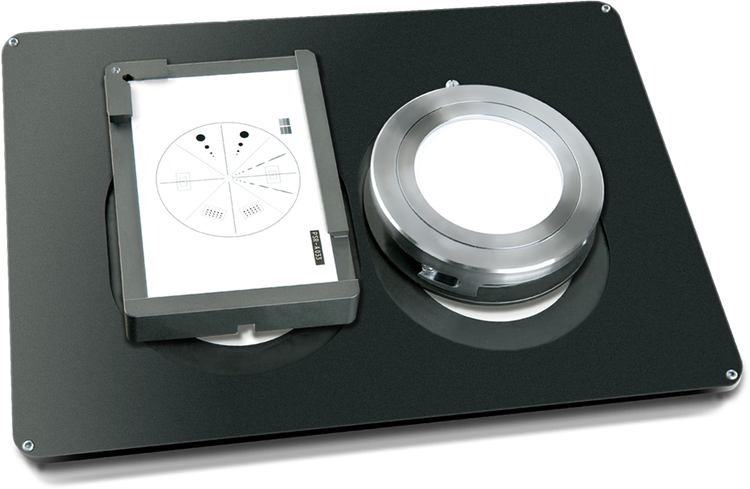

Sistema preconfigurado y precalibrado
La combinación de este sistema preconfigurado y precalibrado junto con la intuitiva interfaz del usuario facilita la inspección de limpieza técnica para los inspectores de todo nivel de experiencia.
El sistema hace recordar a los usuarios de lanzar de forma regular las verificaciones automáticas del sistema para obtener resultados precisos; asimismo, las configuraciones preconfiguradas y personalizadas del sistema respaldan al operador en los propósitos diarios.

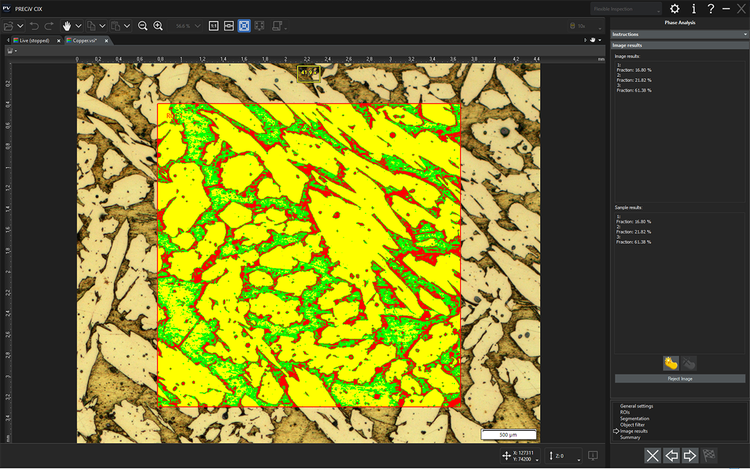

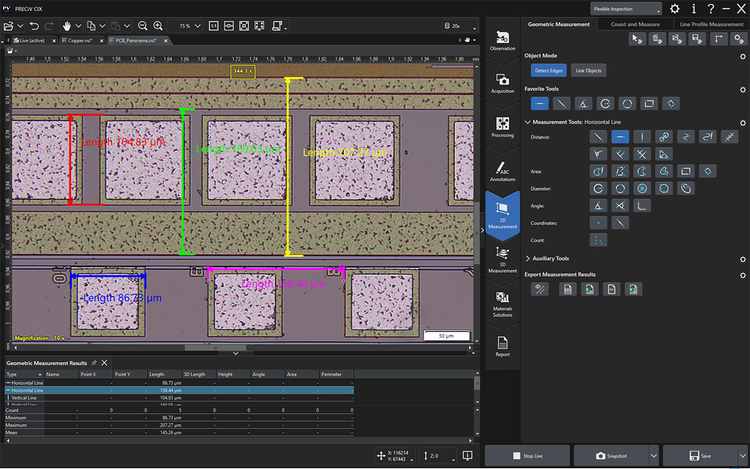

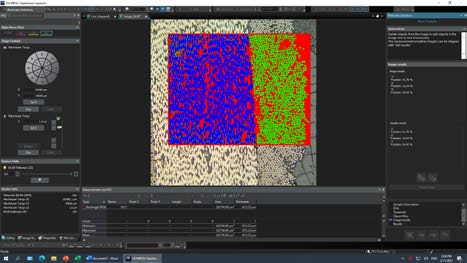

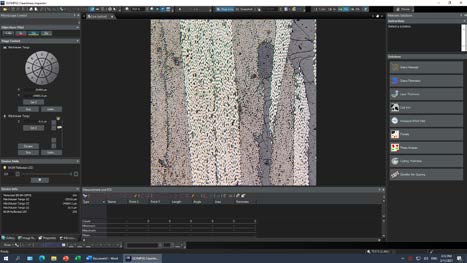

Microscopía avanzada
El modo de microscopio (Microscope) permite que la distribución del trabajo, dedicada a su inspección de limpieza, procese imágenes microscópicas. Amplíe las capacidades del modo de microscopio mediante soluciones analíticas opcionales para materiales, como los siguientes:
- Intersección de granos
- Planimetría de granos
- Fundición de hierro
- Campo de peor inclusión
- Espesor de capa
- Distancia entre los brazos de dendrita
- Análisis de fase
- Porosidad
- Espesor de revestimiento
Esta función puede ser ampliada mediante herramientas especiales personalizadas según las necesidades individuales de los usuarios.

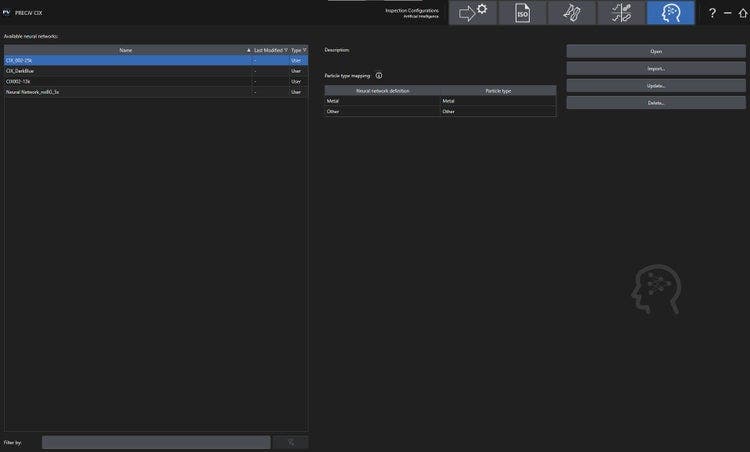

I Análisis de imagen basado en la tecnología de aprendizaje profundo
TruAI: Aprendizaje produndo
Gracias a la tecnología integrada de aprendizaje profundo TruAI, el sistema CIX100 proporciona análisis de imágenes superiores a los algoritmos clásicos. Es posible aplicar una red neuronal a sus muestras para activar una reproducibilidad más elevada y un análisis más sólido. La solución TruAI del CIX100 permite que el sistema diferencie las partículas detectadas en términos de tipos de partículas, como reflectantes versus no reflectantes.
Almacenamiento y uso compartido
Todos los datos son guardados de forma automática. Los usuarios pueden acceder rápidamente a todas las muestras almacenadas, como también a los datos e informes asociados con la finalidad de revisarlos o distribuirlos.
Los administradores pueden acceder a la configuración completa del sistema (lado superior), mientras que los usuarios principiantes pueden verse adjudicados a procesos de trabajo limitados (lado inferior).

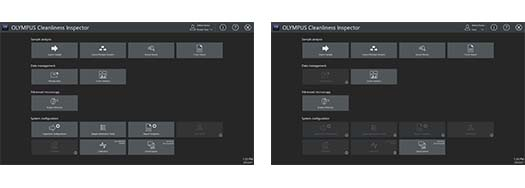

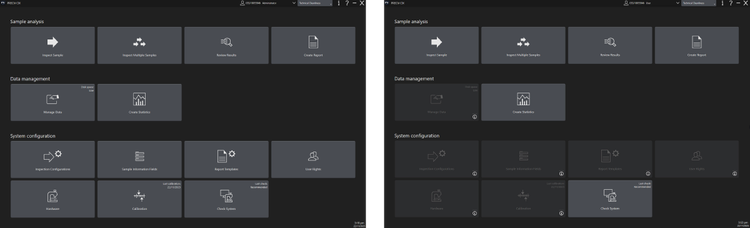

Herramientas de gestión
Los administradores pueden controlar qué usuarios tienen acceso a las diferentes partes del sistema. Esto permite que los usuarios principiantes se enfoquen en la tarea asignada. Otro aspecto importante es que no pueden modificar los parámetros clave, como la calibración y los datos seleccionados, a fin de generar el informe de forma automática.
Alto rendimiento con tecnología táctil
Pantalla táctil
La interfaz presenta botones grandes que son fáciles de seleccionar con un ratón o al usar la pantalla táctil.
Configuraciones de inspección
Las configuraciones de inspección son usadas para determinar todos los parámetros que permitirán inspeccionar una muestra; entre ellos se incluyen las reglas para la caracterización de las partículas, la familia y los tipos de las partículas.
El sistema CIX100 ya está configurado y calibrado en el momento de la entrega, aunque puede ser modificado y personalizado fácilmente según las aplicaciones y los requisitos que requiera.
Rapidez
Rápidos análisis y evaluaciones en tiempo real
Todos los datos importantes visualizados en un solo lugar
El sistema CIX100 permite adquirir imágenes de alta calidad y efectuar análisis precisos en tiempo real de partículas reflectantes o no reflectantes (de 2,5 μm a 42 mm) mediante un solo escaneo gracias al método patentado* de polarización. Esta solución de escaneo «todo en uno» permite completar escaneos en una escala temporal dos veces más rápida que el método clásico (serie Inspector). Las partículas contadas y clasificadas por tamaño, mientras se ejecuta el escaneo de adquisición, son visualizadas en tiempo real a fin de sustentar decisiones directas y asegurar un tiempo de reacción más rápido en caso de errores analíticos.
Todos los datos importantes son visualizados en tiempo real en una sola pantalla durante la inspección para que el operador pueda detenerla o interrumpirla en caso de perfilarse un error analítico.

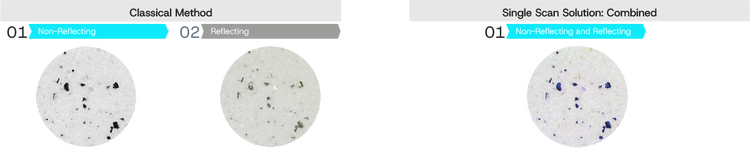

Adquiera datos mediante un solo escaneo
El método de polarización innovador, basado en la separación de la longitud de onda y la codificación cromática, detecta partículas reflectantes (metálicas) y no reflectantes mediante un solo escaneo. Esta configuración de elevado rendimiento, integrada en la estructura del microscopio, permite que los escaneos sean completados en una escala temporal dos veces más rápida que el método clásico (serie Inspector), y elimina el desplazamiento de componentes desde la trayectoria de luz óptica, como el polarizador, que podría afectar la estabilidad del sistema generando resultados potencialmente incorrectos. Esta técnica de escaneo «todo en uno» incrementa la cantidad de partículas analizadas, lo cual reduce los gastos por cada ensayo y acorta el tiempo de reacción en caso de errores analíticos.

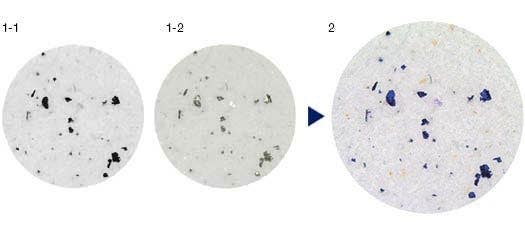

1: Método clásico. 2: Método de escaneo único
[1-1: Primera imagen de partículas no reflectantes. 1-2: Segunda imagen de partículas reflectantes. 2: Solución de escaneo único: combinada]
Método innovador de polarización que detecta tanto las partículas reflectantes (metálicas) como las partículas no reflectantes en un solo escaneo. 53
Revise las partículas en los colores reales
La activación del modo de color real permite a los usuarios observar las partículas en sus colores reales; esto permite adquirir información adicional a fin de identificar el tipo de partículas como metálicas o no metálicas.
El escaneo «todo en uno» muestra todas las partículas reflectantes como azul en polarización, lo que indica que estas partículas son metálicas. En el modo de color real, se omite el color azul de las partículas reflectantes y los colores verdaderos de todas las partículas se muestran en la imagen de campo claro. Los materiales que en realidad son azules permanecen azules, mientras que los metales muestran su brillo metálico y los reflejos típicos del material.
Con estas útiles imágenes, los usuarios pueden comprender mejor la naturaleza de cada partícula y confirmar rápidamente su tipo.

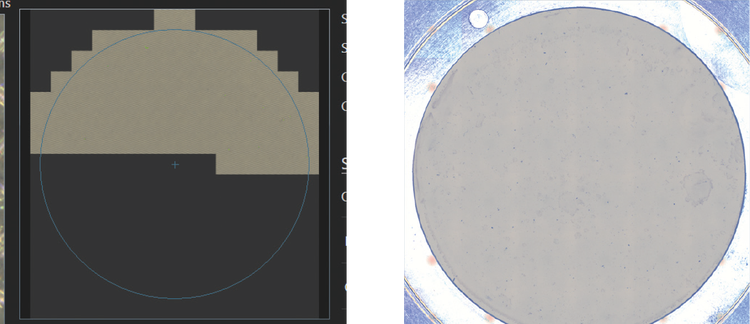

Identificar la cobertura de filtro
La imagen general de la muestra es creada al inicio de la inspección y muestra el filtro completo con baja magnificación. Esta imagen general permite identificar la cobertura del filtro o los agrupamientos de partículas antes de iniciar la inspección de la muestra.
Si la asignación de filtro es más alta que la deseada, el usuario es informado de forma automática para que pueda reaccionar consecuentemente.
Resumen de la información de muestreo
Las configuraciones de inspección son usadas para ajustar todos los parámetros empleados en la inspección de muestras.
La imagen muestra el área de información de la muestra donde figuran los datos más importantes.

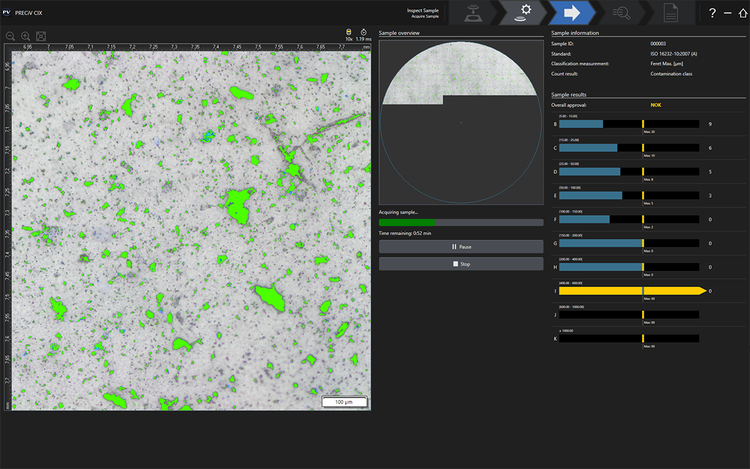

Análisis en vivo para resultados en tiempo real
Los contaminantes son analizados y clasificados de forma automática conforme a las clases de tamaño definidas por la normativa seleccionada. Asimismo, la codificación cromática proporcionada indica claramente qué clase de tamaño excede un límite predefinido. Para asegurar una mayor fiabilidad, un gráfico de control estadístico ilustra visualmente el nivel de conformidad de clase de cada partícula.
Es posible visualizar el recuento predeterminado de las partículas aceptables, según la clase de tamaño, a fin de validar (OK) o rechazar (NOK) la muestra, incluso antes de adquirir los datos de la membrana completa.
El software CIX100, que es requerido tanto en la industria de la electromovilidad como en la de dispositivos médicos, permite a los usuarios a través de su versión 1.6 evaluar límites aprobados para tipos de partículas individuales.
Es posible activar una señal acústica cuando en la aprobación se lea NOK o la inspección haya finalizado.

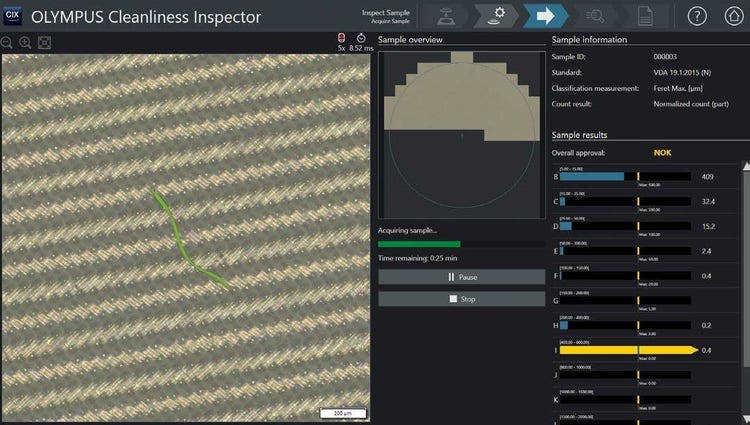

Detecte partículas oscuras, claras, grandes y pequeñas
Procesamiento y clasificación en tiempo real de partículas pequeñas y grandes (de 2,5 µm a 42 mm) según las normas internacionales.

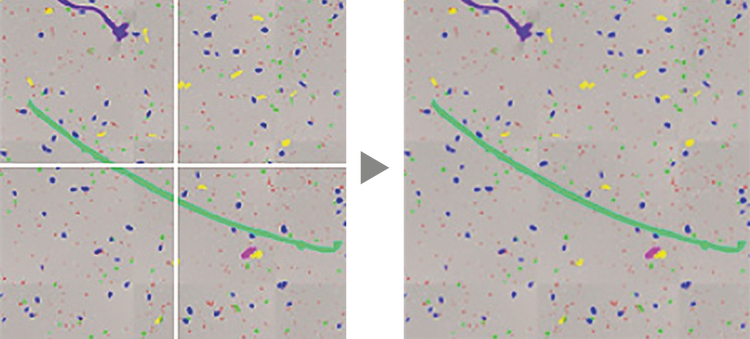

La aplicación mosaico de imágenes reconstruye automáticamente las imágenes de partículas grandes.
Escanee partículas oscuras en un fondo brillante o vice versa.
Información sobre el tiempo
Visualice claramente el tiempo restante durante la adquisición de los datos de la muestra.
nformativo
Es posible visualizar las tablas de clasificación y de partículas, el código completo de limpieza, la ubicación de las partículas y la normativa usada en una sola vista de pantalla.

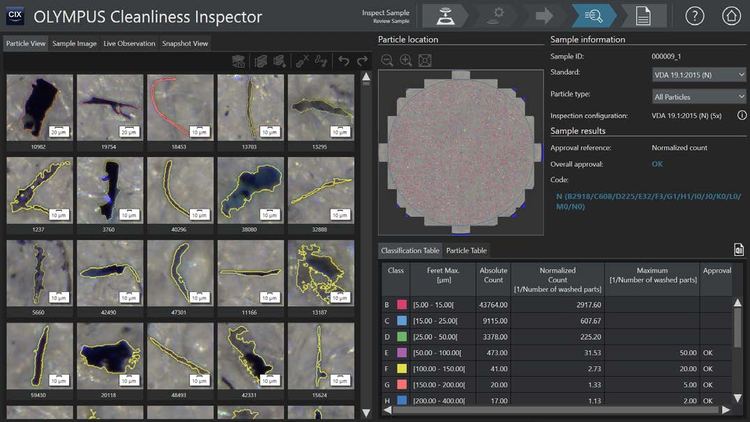

Flexibilidad de evaluación y revisión
El sistema CIX100 combina herramientas potentes y fáciles de usar que favorecen la revisión de los datos de inspección mediante una rápida evaluación guiada. La función de reclasificación en un solo clic brinda flexibilidad y cumple con las normas internacionales. Las imágenes miniatura de cada contaminante (detectado por el sistema) se correlacionan con las mediciones dimensionales para facilitar la evaluación de los datos. Consultar la información de un contaminante es sencillo. Durante el proceso de evaluación, los resultados son refrescados y visualizados automáticamente en todas las vistas y campos de clasificación de tamaño. Gracias a ello, es posible ahorrar tiempo y adquirir representaciones claras de todos los resultados de inspección relevantes.
Visualización de diferentes vistas de partículas (p. ej., las partículas más grandes reflectantes y no reflectantes).

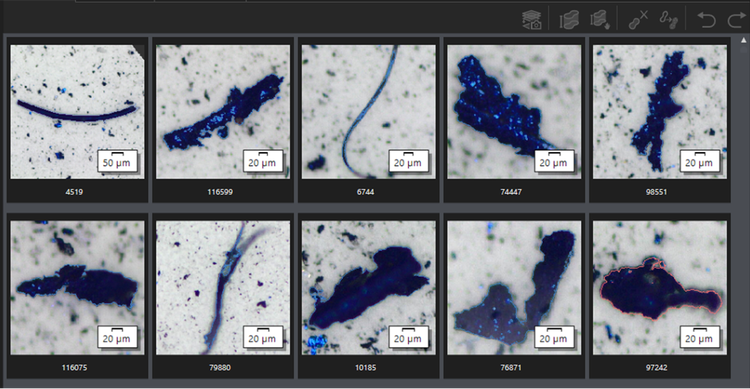

Enfoque de datos para una identificación directa
Clara organización de las imágenes, los datos y los resultados para tomar decisiones inmediatas frente a un nuevo procesamiento. Eche un vistazo a los datos completos de inspección en varias vistas seleccionables. Visualice las imágenes de todos los tipos de partículas (reflectantes o no reflectantes) organizadas desde la más grande hasta la más pequeña.
Revisión de los datos de inspección
En función de la información almacenada, relativa a la posición de las partículas, la platina se situará de modo directo en la posición de una partícula seleccionada para llevar a cabo una investigación y revisión más profunda, como con la función de imagen focal extendida (EFI) —que ofrece una imagen completamente enfocada— o una solución a medida para medir la altura.

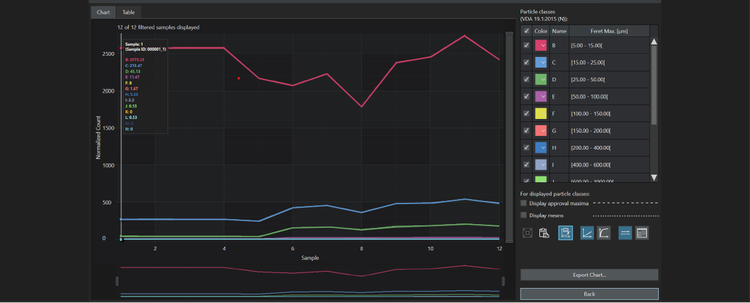

Análisis de tendencias
Es posible efectuar análisis estadísticos de datos a lo largo del tiempo y visualizarlos gráficamente.
Documentación instantánea de partículas
Es posible capturar y procesar imágenes individuales de un contaminante para confirmar manualmente la medición y mejorar la documentación.
Visualice las imágenes de todos los tipos de partículas (reflectantes o no reflectantes) organizadas desde la más grande hasta la más pequeña.
Fácil revisión de datos
Las imágenes miniaturas de contaminantes se interconectan de modo conveniente con sus ubicaciones y dimensiones. La selección de una de estas miniaturas hace que el sistema correlacione de forma automática su contaminante.
Tablas de clasificación y de partículas que listan los resultados según la normativa seleccionada.
Resultados fiables
Las tablas de clasificación y de partículas muestran los resultados según la normativa seleccionada y los datos de la partícula correspondiente.
Normas soportadas
La evaluación se efectúa en conformidad con todas las normas internacionales más importantes destinadas a la industria automotriz y aeroespacial, entre las que se incluyen:
ASTM E1216-11:2016
ISO 4406:2021
ISO 4407:1999
ISO 4407:2002 [cumulativo y diferencial]
ISO 11218:2017
ISO 12345:2013
ISO 14952:2003
ISO 16232-10:2007 (A, N, y V)
ISO 16232:2018 (A, N y V)
ISO 21018:2008
DIN 51455:2020 [70 % y 85 %]
NAS 1638:1964; NF E 48-651:1986
NF E 48-655:1989
SAE AS4059:2020
VDA 19.1:2015 (A, N, y V)
VDA 19.2:2015
Descargar la explicación de las normas soportadas por el CIX (PDF)
Las empresas también pueden establecer sus propios criterios de evaluación. Los informes pueden ser modificados fácilmente para que cumplan con los requisitos de su empresa.
Se calculan y muestran los resultados de clasificación generales basados en la norma seleccionada.

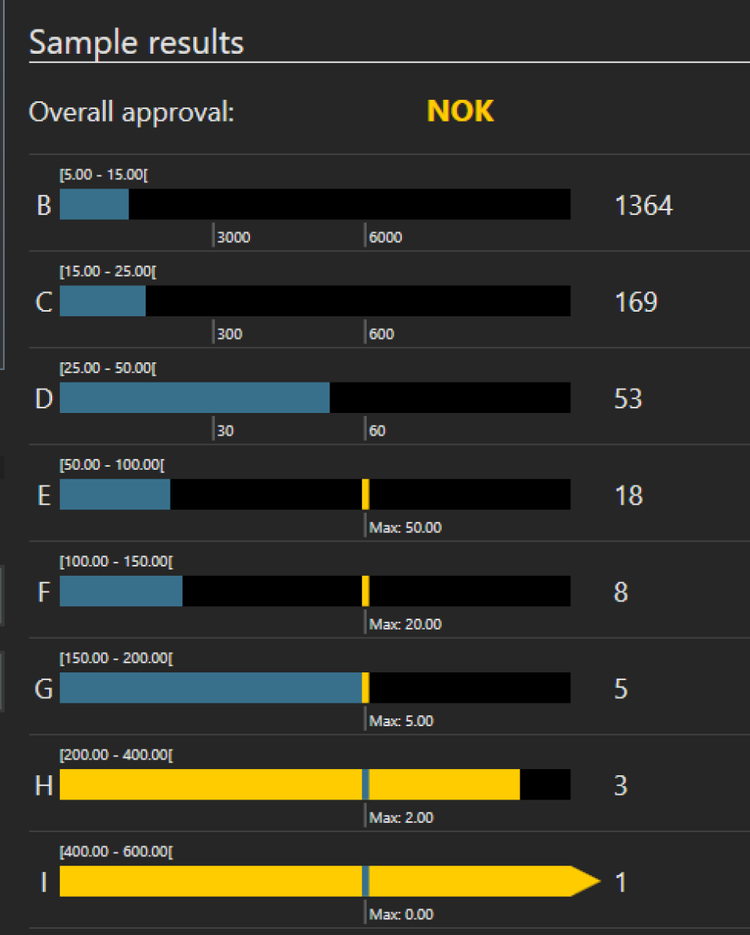

Retroalimentación directa
El software calcula y presenta de forma instantánea el código de clase de contaminación (CCC) en la clasificación general de acuerdo con la norma seleccionada. De requerirse, es posible limitarlo para seleccionar tipos de partículas.
Códigos de limpieza diferentes
Conformidad con precisión
Es posible calcular nuevamente los resultados según toda la normativa con un solo clic.

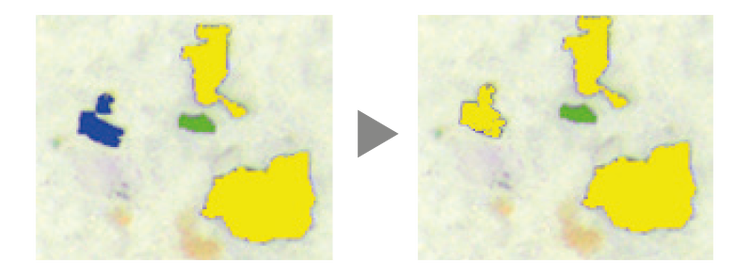

Rápido y fácil: Evalúe, revise y recalcule
Es fácil revisar datos de inspección. Por lo general, se recomienda verificar y revisar de forma manual todos los resultados en la inspección de limpieza técnica. El software hace que las correcciones interactivas de los datos de partículas sean rápidas y fáciles.

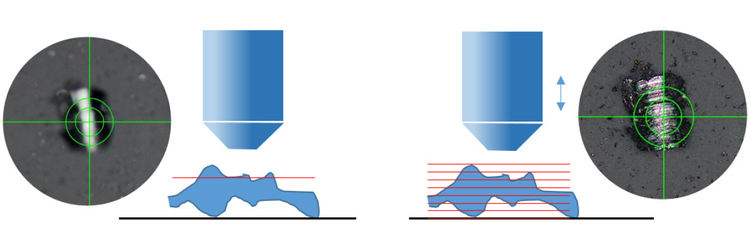

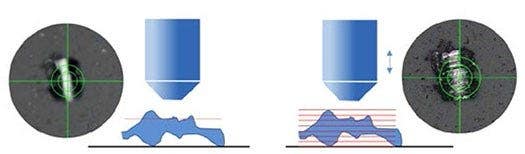

Solución para la medición de la altura
La función Imagen focal extendida (EFI, sigla en inglés) del sistema CIX100 captura imágenes de muestras cuya altura se extiende por encima de la profundidad de enfoque del objetivo y las agrupa para crear una imagen totalmente enfocada. El sistema puede ser potenciado con una solución de medición de altura, compuesta de un objetivo 20X y un software especial, para cumplir con los requisitos de la norma VDA 19 relativa a este propósito. La medición de la altura puede efectuarse de forma automática o manual en las partículas seleccionadas. El valor de la altura calculado se muestra en un campo de datos adicional en la hoja de resultados.
Definir las normas de la empresa
La evaluación se efectúa conforme a todas las normas internacionales más importantes empleadas en la industria automotriz y aeroespacial. Las empresas también pueden establecer sus propios criterios de evaluación.
Divider

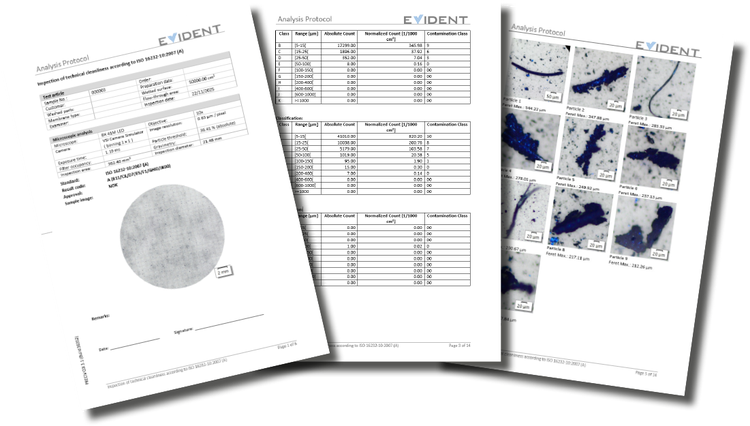

Conformidad normativa
Informes que cumplen con las normas internacionales.
Eficiente generación de informes
Las herramientas de generación de informes inteligentes y sofisticadas permiten producir documentación digital en un solo clic a partir de los resultados de inspección. Los informes tienen como base plantillas predefinidas de conformidad con las normas industriales; además, pueden ser modificadas con facilidad para satisfacer las necesidades de la empresa. Los resultados pueden ser exportados a los formatos Microsoft Word o PDF para un fácil intercambio de datos por correo electrónico. Las plantillas de informes y las herramientas para compartir datos contribuyen a que los operadores principiantes puedan crear y distribuir rápidamente documentación precisa y profesional. El sistema CIX100 también puede almacenar informes y datos para el mantenimiento de los registros y análisis de tendencias
Plantillas predefinidas y sencillas
Los informes tienen como base plantillas predefinidas de conformidad con las normas industriales; además, pueden ser modificadas con facilidad para satisfacer las necesidades de la empresa.
Los informes analíticos cumplen con la normativa utilizada durante el análisis.
Eficiente y sencillo
Se muestra una lista de plantillas disponibles que se basa en la normativa utilizada durante el análisis y permite incluso a los operadores principiantes crear rápidamente informes conforme a dicha normativa.
El software soporta formatos de salida como MS Word, PDF o Excel.
Fácil exportación de datos
La exportación de un informe es tan rápida como hacer clic con el ratón. Genere los informes en formato Microsoft Word o PDF según su preferencia; y, exporte con facilidad los resultados de las partículas y de la clasificación respectiva, como también el análisis de tendencia, a Microsoft Excel. Cabe agregar que la optimización del tamaño de los archivos de informes permite el intercambio de datos de forma eficaz.
Almacenamiento de datos prolongado
Acceda rápidamente a todas las muestras almacenadas, como también a los datos e informes asociados con la finalidad de revisarlos o distribuirlos. Todos los datos e informes de inspección se guardan y almacenan automáticamente durante un cierto período de tiempo.
Esto le permite hallar la información requerida para justificar una decisión tomada años atrás.
Página de información de un informe
Área de información sobre la muestra
Esta área del informe consta de información acerca de la muestra, por ejemplo: el cliente, el examinador, el número de orden y la fecha de inspección. Todos los datos son llenados de forma automática.
Debido a que las partículas de mayor tamaño (detectadas durante el escaneo) son de gran interés, esta sección del informe enumera las diez partículas más grandes encontradas durante la inspección.
Tabla de clasificación
Esta sección del informe incorpora los datos calculados durante la inspección conforme a la normativa utilizada y muestra información, por ejemplo la clase del tamaño y la información del intervalo, además de los números absolutos de partículas detectadas y la clase de contaminación.
La página de resultados muestra las imágenes de la partícula más grande.
Imágenes de las partículas más grandes
Las imágenes de las partículas más grandes en modo miniatura son proyectadas conjuntamente a los parámetros y la clase respectivos. Las miniaturas también ilustran los contaminantes reconstruidos mediante la superposición de imágenes de menor tamaño.
Especificaciones
Hardware (instrumentación)
| Microscopio | CIX100 | Enfoque motorizado |
|
| Iluminación |
|
||
| Dispositivo de imágenes |
|
||
| Tamaño de muestra |
|
||
| Portaobjetivos | Tipo motorizado | Portaobjetivos motorizado |
|
| Control por software |
|
||
| Platina | Platina motorizada X, Y | Platina motorizada X, Y |
|
| Control por software |
|
||
| Portamuestras | Pinza con brazo articulable |
|
|
| Dispositivo estándar de partículas (PSD) |
|
||
| Placa de inserción de la platina | Placa de inserción de la platina con dos posiciones. |
|
|
| Controlador | Estación de trabajo | Estación de trabajo portátil preinstalada de elevada prestación. |
|
| Tarjetas complementarias |
|
||
| Selección de idioma |
|
||
| Monitor de pantalla táctil | Pantalla de diseño delgado de 23". |
|
|
| Alimentación | Nivel |
|
|
| Consumo de energía |
|
||
| Estructura | Dimensiones (anch. × prof. × alt.) | Aproximadamente 1300 mm × 800 mm × 510 mm {(51,2 pulg. × 31,5 pulg. × 20,1 pulg.) | |
| Peso | 44 kg (97 lb) | ||
Limitaciones ambientales para el sistema
| Uso normal | Temperatura | De 10 °C a 35 °C (de 50 °F a 95 °F) |
| Humedad | Del 30 % al 80 % | |
| Regulaciones de seguridad | Temperatura | Uso en interiores |
| Temperatura | De 5 ℃ a 40 ℃ (de 41 ° F a 104 ° F) | |
| Humedad |
|
|
| Altitud | Hasta 2000 m (6,562 pies) | |
| Nivel de horizonte | Hasta ±2° | |
| Fuente de energía y estabilidad de tensión | ±10% | |
| Nivel de contaminación (IEC60664) | 2 | |
| Categoría de tensión total (IEC60664) | II |
Software
| Software | CIX-ASW-V1.6 |
|
| Idiomas | Interfaz de usuario |
|
| Ayuda en línea |
|
|
| Administración de licencias |
|
|
| Gestión de usuarios |
|
|
| Imagen en vivo | Visualización en colores |
|
| Ventana ajustada según el método usado |
|
|
| Detección en vivo |
|
|
| Clasificación en vivo |
|
|
| Modo de microscopio (Microscope) |
|
|
| Captura de la imagen y mediciones manuales | Recopilación de imágenes instantáneas del usuario |
|
| Mediciones manuales |
|
|
| Control de instrumentación | Platina motorizada XY |
|
| Portaobjetivos motorizado |
|
|
| Enfoque motorizado |
|
|
| Sistema de verificación | Verificación del sistema |
|
| Objetivo seleccionable |
|
|
| Estándares de limpieza técnica | Normas soportadas |
|
| Conforme en especial con las recomendaciones de la normativa VDA19:2016 |
|
|
| Identificación de la familia de partículas |
|
|
| Estándares personalizados |
|
|
| Configuración de inspección |
|
|
| Vista mosaico de partículas | Muestra las partículas detectadas en mosaico para mejorar la navegación. |
|
| Almacenamiento de la membrana completa | Se almacena el filtro completo |
|
| Exportación de datos | Almacenamiento de datos |
|
| Análisis de tendencias | Análisis de tendencias en varias muestras (herramienta SQC integrada). |
|
| Edición de partículas | Las partículas pueden ser modificadas durante el proceso de revisión. |
Es posible efectuar las siguientes tareas:
|
| Informes dinámicos | Los informes de análisis de aspecto profesional pueden ser generados con Microsoft Word 2019. |
|
Solución opcional CIX-S-HM
- Solución opcional de software que acciona el dispositivo de enfoque motorizado desde la parte superior hasta la parte inferior de la partícula seleccionada. Después, procesa la altura de la partícula en proporción a la diferencia entre la parte superior e inferior de la coordenada Z.
- Incluye un lente de objetivo adicional (20X MPLFLN) y una tarjeta de licencia que necesita ser activada durante la instalación.
- Es posible seleccionar múltiples partículas para la medición de altura automática en varias posiciones.
Leyes y normas medioambientales
| Europa | Directiva de baja tensión (2014/35/UE) |
| Directiva CEM (2014/30/UE) | |
| Directiva RoHS (2011/65/UE) | |
| Reglamento REACH N.º 1907/2006 | |
| Directiva relativa a los envases y residuos (94/62/CE) | |
| Directiva RAEE (2012/19/UE) | |
| Directiva relativa a las máquinas (2006/42/CE) | |
| EE. UU. | UL 61010-1:2010 Edición 3 |
| FCC (CFR 47) apartado 15, subapartado B | |
| Canadá | CAN/CSA-C22.2 (N.º 61010-1-12) |
| Australia | Ley de radiocomunicaciones de 1992 y ley de telecomunicaciones de 1997 |
| Reglamentación relativa a la conservación de la energía (AS/NZS 4665-2005) | |
| Japón | Ley relativa a la seguridad de aparatos eléctricos y materiales (PSE) |
| Corea | Ley relativa al control de seguridad de aparatos eléctricos |
| Norma relativa al etiquetado y estándares de eficiencia energética. | |
| Normas relativas a la compatibilidad electromagnética (CEM) y telecomunicación inalámbrica (Comunicación 2913-5) | |
| China | Directiva China RoHS |
| Ley China PL | |
| Reglamentación para manuales |
Recursos
Insights
Videos
Instrumentación CIX100: Trampas para partículas
Instrumentación CIX100: Portamuestra para cinta adhesiva de 50 mm and 19 mm
Instrumentación CIX100: Accesorios generales
Instrumentación CIX100: Filtros de membrana
CIX100: Sistema de inspección de limpieza técnica
