Cámara microscópica digital DP75
La cámara de microscopio digital DP75 ofrece imágenes de inspección nítidas y con poco ruido. Tecnología de corrección de color de múltiples ejes, filtros de color LCD y otras aplicaciones. Velocidad de cuadros de 22 fps con una resolución superior a 4k y 60 fps con una resolución Full HD. El desplazamiento de píxeles permite capturar imágenes de alta resolución incluso con un aumento bajo con una resolución máxima de 8192 × 6000.
Una cámara. Múltiples aplicaciones.

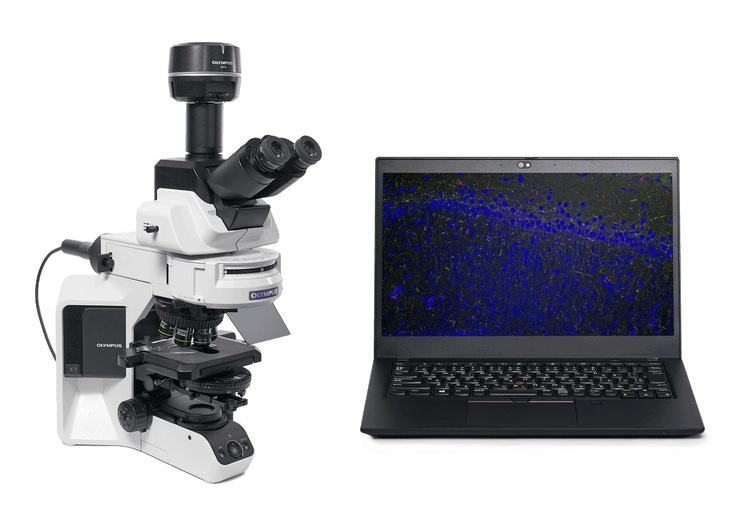

La cámara microscópica digital DP75 es una herramienta de procesamiento de imágenes de alto rendimiento diseñada para múltiples aplicaciones. Esta permite capturar fácilmente imágenes en fluorescencia o campo claro con alta resolución usando una única cámara. Asimismo, simplifica sus tareas de procesamiento de imágenes microscópicas para que pueda centrarse en su trabajo.
Páncreas de rata. Tinción: DAPI AF555 Cy5
Colon. Tinción: Hematoxilina-eosina (HE)
Imágenes de fluorescencia infrarroja
La cámara DP75 admite varias combinaciones de tinción y longitudes de onda de hasta 1000 nm con filtro de corte infrarrojo (IR) intercambiable. Esta configuración permite, por ejemplo, revisar las condiciones de una muestra usando un microscopio de campo amplio estándar antes de trabajar con el microscopio confocal para finalizar el procesamiento de imágenes.
Ptk2. Tinción: Cy7
Capacidad analítica cuantitativa
Obtenga un conocimiento más profundo gracias a la capacidad analítica avanzada de la cámara.
- El modo lineal ofrece la evaluación de intensidad relativa en una imagen de fluorescencia para que pueda comparar de forma cuantitativa la intensidad de las expresiones de fluorescencia.
- Superponga fácilmente imágenes de fluorescencia y de campo claro exentas de precisión de píxel, ya que se usa el mismo sensor para campo claro y fluorescencia. Identifique con precisión la ubicación de la expresión fluorescente, lo que favorece el enfoque en la morfología relevante y la localización de su muestra.
Imagen facilitada por el Dr. Hiroyuki Nakajima, Centro Nacional Cardiovascular y del Cerebro
Detección de observación inteligente
La función de detección de escena basada en la inteligencia artificial reconoce automáticamente cinco métodos de observación (campo claro, fluorescencia, contraste de fase, contraste de interferencia diferencial y polarización), para permitir que cualquier persona pueda obtener imágenes de alta calidad con una formación mínima.
Tecnologías aplicadas
Rápida frecuencia de refresco
Al procesar muestras vivas en imágenes, es importante utilizar una alta frecuencia de fotogramas para mejorar la eficacia y capturar la dinámica de sus muestras. Con una alta frecuencia de refresco de 22 fotogramas por segundo (fps) en resolución 4K y de 60 fps en resolución Full HD, la cámara proporciona imágenes suavizadas, rápidas y en tiempo real para un fácil encuadre y cómodas observaciones en directo.

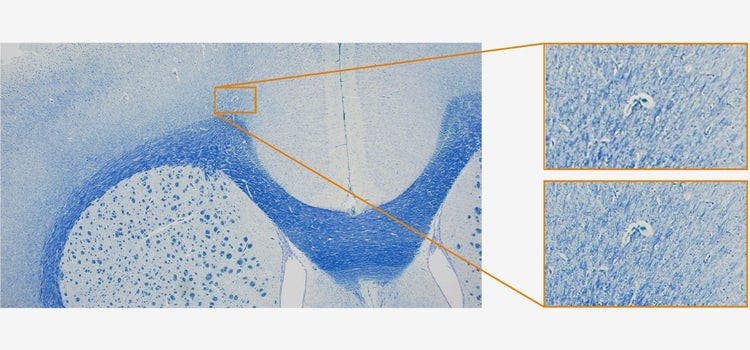

Lado superior: sin desplazamiento de píxel. Lado inferior: con desplazamiento de píxel
Imágenes de alta resolución y amplio campo visual
La potencia del amplio campo visual de la cámara permite encontrar las áreas diana rápidamente para gestionar su investigación con mayor eficacia. También, la cámara DP75 permite capturar imágenes de alta resolución con una baja magnificación y máxima resolución de 8192 x 6000 a través de los modos de desplazamiento de píxeles.
Capacidad de la alineación de múltiples imágenes (MIA)

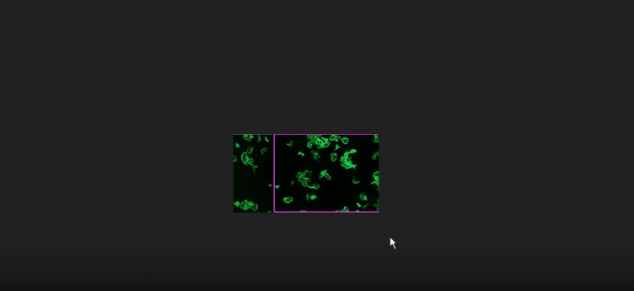

La función de alineación instantánea de múltiples imágenes (MIA) simplifica la creación de imágenes de campo amplio al desplazar la platina XY manualmente sin necesidad de configuraciones motorizadas; además, el navegador de posición integrado asegura que esté informado sobre su posición en la muestra durante el procesamiento de imágenes de campo claro y fluorescencia.
Actualizaciones flexibles
Dado que la cámara DP75 utiliza la comunicación USB 3.1 Gen2, es compatible con la mayoría de PC para realizar actualizaciones simples y efectivas en su sistema actual.
Especificaciones
Sistema de refrigeración: Dispositivo Peltier (refrigeración activa）
- 1.1 inch 12.37 megapixel color CMOS image sensor, global shutter
4096 x 3000 (modo 3CMOS)
4096 x 3000 (1x1)
3840 x 2160 (1x1) [por recorte]
2048 x 1500 (2x2)
2048 x 1500 (1x1)
1920 x 1080 (1x1)
ROI
（ISO 100 / 200 / 400 / 800 / 1600 / 3200 o equivalente）
- 2 × 2
Ajuste: ±2.0 EV, incremento: 1/3 EV
Tiempo: De 28 μs a 120 s
Máximo de 22 fps en 2048 × 1500 (2 × 2)
Máximo de 44 fps en 2048 × 1500 (1 × 1)
Máximo de 60 fps en 1920 × 1080 (1 × 1, Full HD)
4096 x 3000 (Modo 3CMOS Mode)：aprox. 2 s
4096 x 3000 (1x1)：aprox. 1.2 s
2048 x 1500 (2x1,0)：aprox.
2048 x 1500 (1x1) ：aprox. 0.4 s
1920 x 1080 (1x1) ：aprox. 0.4 s
Dentro: De 400 nm hasta 650 nm
Fuera: De 400 nm hasta 1000 nm
(admite fluorescencia y campo claro) *3*4
(Soporte de escena: campo claro, fluorescencia, contraste de fase, contraste de interferencia diferencial y polarización)*4
DP2-TWAIN, versión 10.5 o superior
Windows11 Pro (64 bits）
RAM: 8 GB o más (recomendado 16 GB o más）
USB 3.1 Gen2 (Tipo A) [no se necesita una placa dedicada]*5
- Camera interface cable: Approx. 2.7 m
- AC adaptor: 107 (W) x 47 (D) x 30 (H) mm / Approx .0.3 kg
- Controller: 384（W）×308（D）×100（H）mm
*1 La frecuencia de fotogramas puede disminuir según el estado de su PC, la resolución del monitor o el software.
*2 Se requiere un monitor desarrollado para soportar el perfil ICC de Adobe RGB.
*3 La licencia opcional de procesamiento manual es necesaria para la versión cellSens Standard.
*4 No está disponible en la combinación del software cellSens Entry o bien DP2-TWAIN.
*5 Compatible con la interfaz USB3.1 Gen1 (5 Gbps), aunque la frecuencia de fotogramas puede verse reducida.
List of compatible PCs for DP75
* These were tested using cellSens software.
✔: Available, -: indicates that the operation in combination with PC is not confirmed yet.
TestedPC
Colspan=4
Result
Colspan=8
Desktop
Rowspan=2
Laptop
Rowspan=3
*1: DP73 and DP80 do not support the Kernel DMA Protection function of Windows10 and Windows11.
When using DP73 or DP80 on Windows10 and Windows11, disable Kernel DMA Protection in [BIOS Settings] on your PC before use.
Kernel DMA Protection (The procedure to check the status of Kernel DMA Protection is included.)
https://docs.microsoft.com/en-us/windows/security/information-protection/kernel-dma-protection-for-thunderbolt
How to disable Kernel DMA Protection (When using HP EliteDesk 800 G6 TWR, the setting procedure differs depending on the manufacturer and model. For other PCs, please contact respective manufacturer.)
- Start the system.
- Press the [ESC] key or the [F10] key immediately after starting the system. Startup Menu appears. (If you press the [F10] key, the [BIOS settings] window appears. Go to Step ４.)
- Press [BIOS Setup] (F10).
- Select [System Options] in [Advanced].
- Uncheck the [DMA protection] checkbox.
- Press the [F10] key to save the settings and exit the system. When "Save Changes？" appears, select "Yes".
* All brand names and product names are registered trademarks of their respective companies.
* The results described above do not provide any guarantees on the operation.
* When using the above notebook PC in combination with DP75, USB Type A to C conversion adapter compatible with USB3.1 Gen2 is required.
