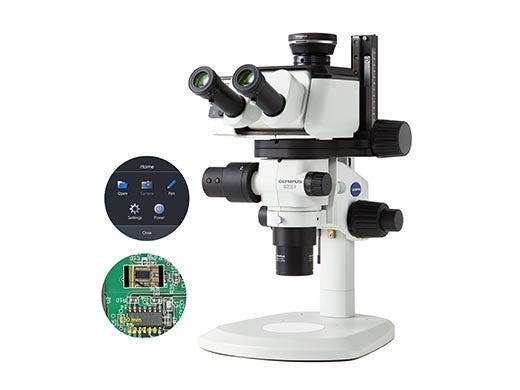

SZX-AR1
El sistema de microscopio AR1 le permite superponer texto e imágenes digitales sobre el campo de visión de su microscopio, para poder seguir fácilmente las direcciones, leer las notas e incluso ver vídeos sin apartar la vista del ocular. El módulo AR1 trabaja con los estereomicroscopios de la serie SZX de Evident para convertirlos en herramientas de realidad aumentada que mejoran la velocidad y la eficacia de sus formaciones y tareas de fabricación de base microscópica.
Descripción
Sistema de microscopio de realidad aumentada SZX-AR1
Simplifique las tareas de fabricación de base microscópicacomplejas
El sistema de microscopio AR1 le permite superponer texto e imágenes digitales sobre el campo de visión de su microscopio, para poder seguir fácilmente las direcciones, leer las notas e incluso ver vídeos sin apartar la vista del ocular.
El módulo AR1 trabaja con los estereomicroscopios de la serie SZX de Olympus para convertirlos en herramientas de realidad aumentada que mejoran la velocidad y la eficacia de sus formaciones y tareas de fabricación de base microscópica.
Fabricación de equipos médicos más rápida y eficiente

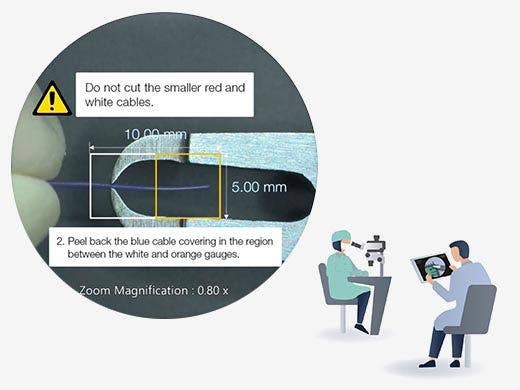

Reduzca el riesgo de errores humanos
Durante las tareas de fabricación complejas, el módulo del microscopio AR1 puede ayudar a los ensambladores a completar su trabajo con menos errores y la capacidad de proyectar material muy útil en el campo de visión del microscopio, como:
- Imágenes
- Vídeos
- Retícula digital
- Calibrador de medición asociado al zoom
- Notas
Esta tecnología de proyección puede reducir el potencial de errores de memorización y permite al operador trabajar de forma más cómoda, ya que puede centrarse en sus tareas en lugar de tener que apartar la vista constantemente.
No detenga su línea de producción
El software AR1 intuitivo permite a los ingenieros de producción configurar rápidamente el programa que usarán durante el ensamblaje, por lo que el sistema puede integrarse fácilmente en sus procesos de fabricación.
- Utilícelo con un software de colaboración de terceros, como Microsoft Teams, para permitir al ingeniero o al responsable fuera de las instalaciones ver el campo de visión del microscopio para ofrecer orientaciones remotas.
- Un responsable fuera de las instalaciones puede guiar al ensamblador en tiempo real para solventar los problemas rápidamente
- Las funciones de grabación de imágenes y vídeos hacen que la documentación sea sencilla y rápida
Forme a los nuevos empleados de la cadena de producción de forma rápida

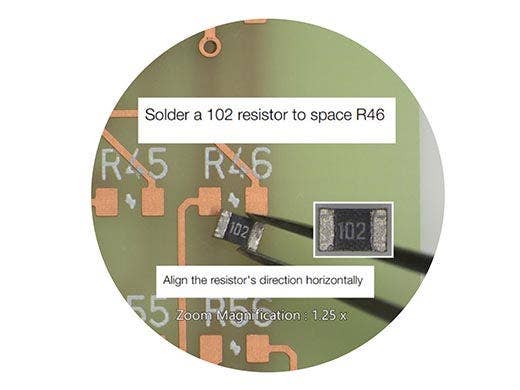

Formación sobre ensamblaje de base microscópica eficiente
El sistema AR1 hace que sus formaciones sean más eficientes y flexibles.
- Un instructor puede enseñar a los nuevos empleados todos los pasos del proceso de ensamblaje y mostrar el aspecto de los componentes una vez que se han montado correctamente
- Los alumnos pueden recibir la formación sin apartar la vista del ocular para no despistarse
Formación sin necesidad de desplazarse
Si los formadores tienen que viajar a otras ubicaciones, esto supone costes añadidos para el proceso. El sistema AR1 puede eliminar los gastos de desplazamiento para ahorrar tiempo y dinero.
- Los formadores pueden trabajar remotamente sin tener que desplazarse
- Utilice grabaciones de vídeo para formar a los nuevos empleados en lugar de un formador presencial

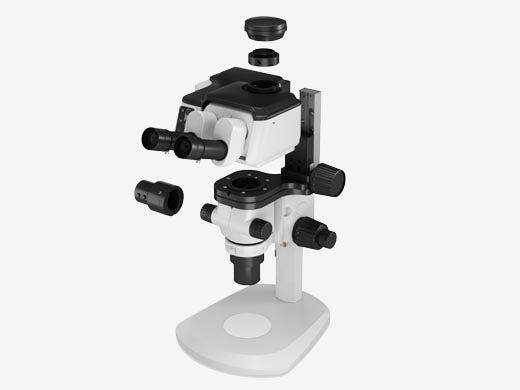

Compatible con los estereomicroscopios existentes
Integración asequible y con el mínimo esfuerzo
El sistema AR1 puede conectarse fácilmente a la mayoría de estereomicroscopios de la serie SZX. Saque el trinocular de inclinación y el módulo SZX-AR1 se monta directamente en el sistema.

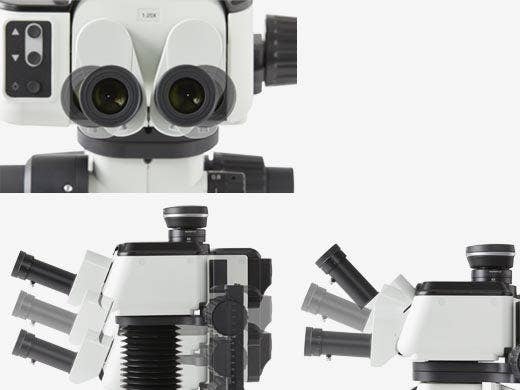

Mantenga una posición cómoda mientras trabaja
Evident ofrece diversos componentes ergonómicos para los estereomicroscopios que le permiten trabajar cómodamente. Si combina el trinocular de inclinación ergonómico de la unidad AR1 con un ajustador del ocular extensible de Evident, podrá mantener una postura de trabajo cómoda y natural.
Características y funciones clave
Formación y producción de base microscópica eficientes
El sistema de microscopio de realidad aumentada AR1 mejora la eficacia de su línea de producción y la formación del usuario.
Línea de producción
Formación
Especificaciones
Hardware
Ángulo del tubo de observación: de 5 a 45 grados
Rango de ajuste de la distancia interpupilar: de 57 a 80 mm
Equipado con una perilla de ajuste del ocular
Mecanismo de conmutación de la trayectoria de luz: ninguno
Magnificación del ocular: 1,25X; magnificación de la cámara: 1X
Funciones de los botones del panel frontal: ajuste del brillo de la imagen AR (7 niveles) y conexión/desconexión de la imagen AR
Conectores de entrada: 1 HDMI, 1 USB 2.0 (tipo C), 1 conector de CC
Tensión del convertidor: 100–240 V de CA (adaptador de CA)
Consumo de potencia máxima: 10 W
Funciones principales:
(a) Definir la magnificación del zoom (solo en posiciones de clic)
(b) Mover los portaobjetos creados en el software hacia delante y hacia atrás
Conector de salida: USB 2.0 tipo C
Temperatura ambiente: de 10 °C a 35 °C (de 50 °F a 95 °F)
Humedad relativa: 20 % a 85 %
Fluctuación del voltaje de suministro: ± 10 %
Nivel de contaminación: 2 (conforme a norma IEC60664-1)
Categoría de instalación/sobretensión: II (conforme a la norma IEC60664-1)
Inclinación del soporte: ±3° o menos
Uso en interiores
Altitud: máx. 2000 metros (6562 pies)
Temperatura: de 5 °C a 40 °C (41 °F a 104 °F)
Humedad relativa: del 20 al 80 % (31 °C (87,8 °F) o menos) (sin condensación)
Con temperaturas de más de 31 °C (87,8 °F), la humedad relativa en entornos operativos se reduce linealmente hasta el 70 % a 34 °C (93,2 °F), 60 % a 37 °C (98,6 °F) y hasta el 50 % a 40 °C (104 °F)
Software
Control de exposición: conmutar entre el modo automático y manual
Ajuste de sensibilidad ISO: ISO100, 200, 400
Función de ajuste de balance de blancos: equipada (ajuste de un toque)
Adquisición de instantáneas
Formatos de guardado de archivos: BMP, JPEG, PNG
Resolución: DP23: 3088 × 2076
DP28 :4104 × 2174
La imagen de la cámara puede guardarse con la imagen AR simultáneamente
Grabación
Formatos de guardado de archivos: mp4, mov; Códec de vídeo: H264
Formato de audio: MP3; Códec de audio: mp3
Resolución: DP23: 1920 × 1080 (rango de imagen de cámara: 1600 × 1080)
DP28: 1920 × 1080 (rango de imagen de cámara: 1920 × 1080)
El vídeo no puede grabarse fuera del rango de imagen de la cámara
La imagen de la cámara puede guardarse con la imagen AR simultáneamente
*El tiempo de grabación aproximado es de una hora
El software SZX-AR1 puede generar un código QR asociado al procedimiento.
El código QR puede escanearse con un lector de código de barras para recuperar el procedimiento en el campo de visión del ocular.
Lector de código de barras compatible
Comunicación COM disponible.
Puede cargarse un código QR
Código de barras de salida: código QR
Requisitos de PC
- El PC usado con este sistema debe cumplir la norma IEC/EN60950-1 o IEC/EN62368-1
- Los requisitos del sistema para el PC usado con este sistema se enumeran a continuación; incluso si el PC se utiliza en el entorno operativo recomendado, no se garantiza que todas las funciones funcionen en todos los PC disponibles comercialmente.
Windows 10 IoT Enterprise LTSC (64-bit)
Windows 11 Pro (64-bit)
Windows 11 Pro for Workstations (64-bit)
10th Gen Intel® Core™ i5 o posterior (o equivalente)
(Núcleos recomendados: 4 o más, frecuencia del reloj: 3,2 GHz)
USB 2.0 tipo A x1 (para conectar al tubo trinocular de inclinación AR)
USB 2.0 tipo A x1 (para el sensor de magnificación de zoom)
USB 3.1 tipo A x1 (para una cámara DP23 y DP28)
HDMI x1 (para conectar al tubo trinocular de inclinación AR)
HDMI 1.4 o superior
Conector HDMI: tipo A
