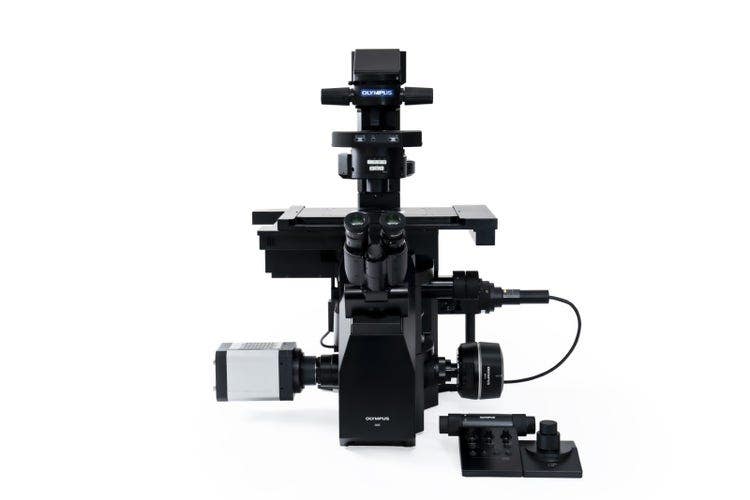

Sistema microscópico confocal de disco giratorio IXplore IX85 Spin
El sistema IXplore™ IX85 Spin cuenta con una unidad confocal de disco giratorio que permite la adquisición rápida de imágenes en 3D, un amplio campo de visión y una viabilidad celular prolongada en experimentos con lapso de tiempo. Los investigadores pueden utilizarlo para realizar imágenes confocales 3D rápidas con alta resolución y contraste a mayores profundidades para obtener imágenes de muestras más gruesas. El disco giratorio también ayuda a reducir el fotoblanqueo y la fototoxicidad de las muestras tras la excitación.
Descripción general
Capturar rápidamente dinámicas celulares rápidas
El sistema IXplore™ IX85-Spin combina una avanzada unidad de disco giratorio y las herramientas de procesamiento de imágenes de alto rendimiento para ofrecerle adquisición rápida de imágenes confocales 3D y viabilidad celular prolongada en experimentos de intervalos.
Imágenes confocales sorprendentemente claras
Con una unidad de disco giratorio Yokogawa CSU-W1, el sistema IXplore™ IX85-Spin lo ayuda a adquirir imágenes confocales de alta velocidad y realizar mosaicos de imágenes de una área amplia de forma más eficiente. Para que pueda ver todavía más, los algoritmos de desconvolución TruSight se pueden aplicar para mejorar la resolución de la imagen, el contraste y el rango dinámico con el fin de obtener imágenes 3D sorprendentemente claras, incluso en observaciones de mayor profundidad.
*Imagen: células NIH 3T3 (azul: núcleos, verde: tubulina, magenta: mitocondria, gris: fibrilarina)
Muestra proporcionada por EnCor Biotechnology Inc.
Generación de imágenes 3D precisas con más profundidad
La geometría estenopeica del disco giratorio de Yokogawa del sistema IXplore™ IX85-Spin genera un excelente contraste de imagen en profundidades aún mayores con el fin de obtener imágenes de muestras más gruesas. Además, el IXplore™ IX85-Spin le permite combinar los objetivos de aceite de silicona de apertura numérica elevada o nuestro nuevo e innovador objetivo de inmersión múltiple con gel de silicona (LUPLAPO25XS) con el nuevo collar de corrección automatizado para crear una acumulación de luz y fidelidad dimensional excepcionales. Estos elementos convierten al IXplore™ IX85-Spin en la mejor opción para procesar imágenes de células vivas con alta resolución sin perder velocidad, precisión o calidad de imagen.
Nuestro nuevo LUPLAPO25XS integra una revolucionaria tecnología de asiento de gel de silicona. Vea con más profundidad en sus muestras y revele estructuras que antes quedaban fuera de su alcance con una apertura numérica elevada y una distancia de trabajo larga. Con este objetivo de asiento de gel de silicona puede obtener la calidad de la inmersión en silicona con la facilidad de uso de un objetivo seco. El nuevo LUPLAPO25XS mejora los flujos de trabajo para organoides, cultivos celulares 3D, placas de pocillos y una amplia gama de aplicaciones.
Procesamiento de imágenes multicanal simultáneas de alta velocidad
El combinador láser IXplore™ IX85-Spin es extensible de dos a seis líneas láser, y la configuración multicámara está disponible para apoyar el procesamiento de imágenes simultáneas multicanal si precisa más velocidad o un ancho de banda de información más amplio. Las longitudes de onda de excitación son: 405 nm, 445 nm, 488 nm, 514 nm 561 nm y 640 nm.
Cellule Cos 7 mise en culture
Bleu : noyaux, vert : mitochondrie, rouge : tubuline, magenta : actine
Sistema microscópico invertido y automatizado IXplore™ IX85
A la base de nuestro sistema IXplore™ IX85-Spin, se halla nuestro microscopio IXplore™ IX85 que proporciona el campo visual más grande de la industria y una serie de funciones completas y avanzadas para el procesamiento de imágenes con el propósito de expandir su visualización y captura en un tiempo de adquisición sorprendentemente reducido. Experimente una velocidad, claridad y fiabilidad excepcionales gracias al sistema de microscopio IXplore™ IX85.
Conozca más acerca del sistema de microscopio IXplore SpinSR
Vea cómo los microscopios Evident con la tecnología confocal de disco giratorio se han utilizado en la investigación en ciencias de la vida
N. Elkhatib, et al. Tubular clathrin/AP-2 lattices pinch collagen fibers to support 3D cell migration. Science (16 de junio de 2017).
R. H. Herbst, et al. Heterosis as a consequence of regulatory incompatibility. BMC Biology (11 de mayo de 2017).
N. Yanagisawa, et al. Capability of tip-growing plant cells to penetrate into extremely narrow gaps (3 de mayor de 2017).
H. Cohen-Dvashi, et al. The role of LAMP1 binding and pH sensing by the spike complex of Lassa virus. Journal of Virology (7 de septiembre de 2016).
H. Ochiai, et al. Simultaneous live imaging of the transcription and nuclear position of specific genes. Nucleic Acids Research (19 de junio de 2016).
B. Guirao, et al. Unified quantitative characterization of epithelial tissue development. eLIFE (12 de diciembre de 2015).
I. Nemazanyy, et al. Class III PI3K regulates organismal glucose homeostasis by providing negative feedback on hepatic insulin signalling. Nature Communications (21 de setiembre de 2015).
K. Gooh, et al. Live-cell imaging and optical manipulation of arabidopsis early embryogenesis. Developmental Cell (9 de julio de 2015).
Y. Oda, et al. Rho of plant GTPase signaling regulates the behavior of arabidopsis kinesin-13A to establish secondary cell wall patterns. The Plant Cell (26 de noviembre de 2013).
*1 Si bien estas líneas celulares forman parte de las más importantes para la investigación médica, es obligatorio reconocer la contribución de Henrietta Lacks a la ciencia que se produjo sin su consentimiento. Esta injusticia, a pesar de haber dado lugar a descubrimientos clave en inmunología, enfermedades infecciosas y cáncer, también ha generado importantes debates sobre la privacidad, la ética y el consentimiento en la medicina.
Para obtener más información sobre la vida de Henrietta Lacks y su contribución a la medicina moderna, haga clic aquí.
http://henriettalacksfoundation.org/
Especificaciones
| IX85-Spin | ||
| Líneas láser | 405 nm 50mW, 445 nm 75mW, 488 nm 100mW, 514 nm 40mW, 561 nm 100mW, 640 nm 100mW | |
| Combinador láser | Combinador principal: 405 nm, 488 nm, 561 nm, 640 nm + 1 línea (445 nm o 514 nm) Subcombinador: 445 nm, 514 nm 2 obturadores de bloqueo disponibles |
|
| Control de luz láser | Modulación directa, control ON/OFF y modulación de la intensidad con líneas láser individuales | |
| Escáner | Yokogawa CSU-W1 | Disco estenopeico de 50 μm único, 1 o 2 modelos de cámara |
| Velocidad de adquisición (máx.) | 5 ms/f | |
| Zoom óptico | 1x | |
| Número de campo | 22 | |
| Espejo dicromático | 3 posiciones (deslizador motorizado) | |
| Rueda de filtro (emisión) | 10 posiciones (rueda motorizada) | |
| Sensor de imagen | Cámaras sCMOS de terceros | |
| Microscopio | IX85P1ZF | |
| Software de procesamiento de imágenes | cellSens Dimension; Adquisición y análisis multidimensionales | |
| Entorno de funcionamiento | • Uso en interiores • Temperatura ambiente: 5 ºC a 40 ºC (41 ºC a 104 ºF) • Humedad relativa máxima: 80 % para temperaturas de hasta 31 ºC (88 ºF), disminuyendo de forma lineal hasta 70 % a 34 ºC (93 ºF), 60 % a 37 ºC (99 ºF), y hasta 50 % de humedad relativa a 40 ºC (104 ºF) • Fluctuaciones de la tensión de alimentación: No debe superar ±10 % de la tensión normal |
|
IXplore Microscopes
IXplore IX85
La plataforma IXplore™ IX85 otorga un nivel de personalización sin precedentes, lo que favorece el diseño o la configuración de un sistema de procesamiento de imágenes inteligente y de elevado rendimiento para cumplir con sus objetivos precisos. Dotado de un número de campo (FN) puntero de 26,5 mm, además de funciones de digitalización y flujos de trabajo avanzados, el microscopio IXplore™IX85 destaca por permitirle más capturas novedosas a la vez que reduce los tiempos de adquisición.
IXplore IX85 Pro
Composant principal de notre système IXplore™ IX85 Pro, le microscope IXplore™ IX85 offre le meilleur champ de vision de l’industrie ainsi qu’une variété de fonctions d’imagerie de bout en bout de pointe, ce qui vous permet de voir et d’acquérir plus de détails que jamais tout en réduisant considérablement les temps d’acquisition. Faites l’expérience d’une vitesse, d’une clarté et d’une fiabilité exceptionnelles avec le système de microscope IXplore™ IX85.
IXplore IX85 Live
- Utilisation du contrôleur en temps réel d’Olympus pour l’obtention de données physiologiques pertinentes avec une perturbation minimale des cellules
- Préservation de la viabilité des cellules lors de la prise d’images grâce à diverses options de contrôle environnemental
- Maintien d’une mise au point précise et fiable lors d’expériences à prises d’images intermittentes à l’aide du système matériel de mise au point automatique d’Olympus (compensation de la dérive en Z)
- Découverte de la forme réelle des cellules grâce aux systèmes optiques à immersion dans l’huile de silicone d’Olympus
