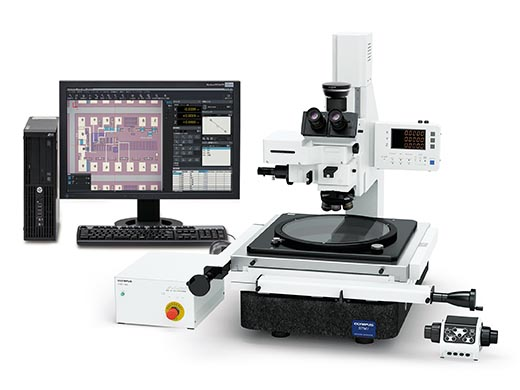

Un microscopio que mide hasta
cada necesidad individual

No importa si sus muestras son pequeñas o grandes, simples o complejas, o que las mediciones sean llevadas a cabo por un operador principiante o experto, la serie STM7 de Olympus presenta microscopios de medición desarrollados para satisfacer sus necesidades.

Rendimiento óptico redefinido

La serie STM7 usa el mismo sistema óptico de corrección de infinito UIS2 que se encuentra en los microscopios ópticos de última generación.
Como resultado de ello, las imágenes observadas presentan alta resolución y alto contraste, además la aberración se elimina por completo para garantizar una medición de alta precisión con los más mínimos detalles.

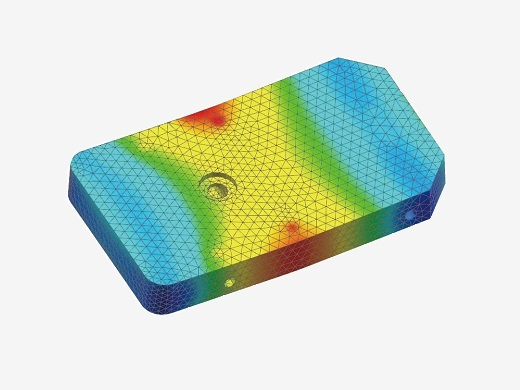

Medidas fiables con una placa de montaje en platina de piedra

Para mejorar aún más la precisión de las mediciones, los microscopios de la serie STM7 emplean un estativo altamente duradero y resistente a las vibraciones con una placa de superficie de granito. Esta estabilidad permite mediciones de nivel submicrónico con un margen de error mínimo.

Medición triaxial sencilla y de alta precisión

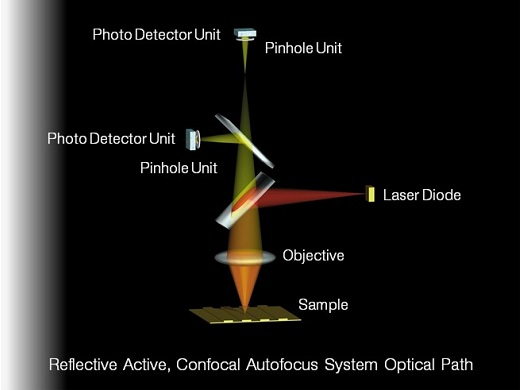

A medida que la tecnología de fabricación moderna se encamina más hacia la miniaturización y la precisión, las mediciones de alta fiabilidad son aún más esenciales, no sólo a lo largo del eje XY, sino también a lo largo del eje Z. La respuesta de Olympus se figura a través de la creación del primer sistema de enfoque automático confocal activo y reflectante.

• Certificado de calibración emitido por Olympus Corporation Test & Analysis Center y autentificado por las agencias de acreditación de calibración ILAC-MRA (JCSS, JAB).
• Los sistemas de trazabilidad pueden variar según los períodos y los países o regiones. Las muestras que se emplean en las calibraciones de los microscopios STM7 son calibradas en cada país/región. Consulte con Olympus para obtener más detalles.

Calidad fiable basada en un estricto sistema de trazabilidad

La fiabilidad de los microscopios de medición de Olympus está controlada por un riguroso sistema de trazabilidad; aunque Olympus también ofrece una calibración trazable en el momento de la instalación.

Problemas comunes

• El recorrido (tb. carrera) de medición es corto e impide la medición de muestras más grandes.
• Las muestras deben ser giradas debido a que el área de medición del eje X es más corta que aquella del eje Y.
• Esto se debe a que el rango de medición es angosto y resulta imposible alinear un gran número de muestras en la platina para medirlas al mismo tiempo.

Soluciones STM7

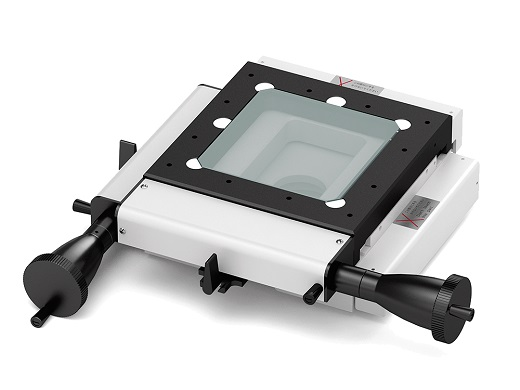

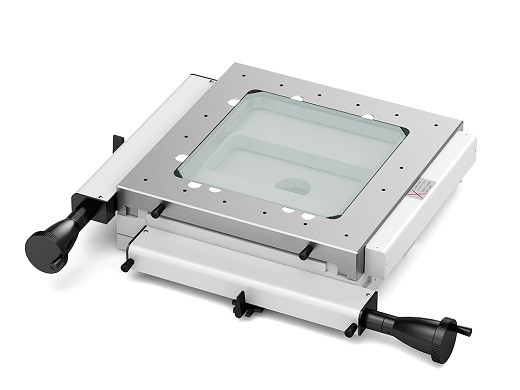

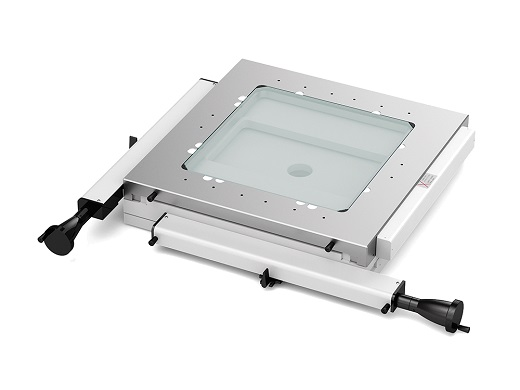

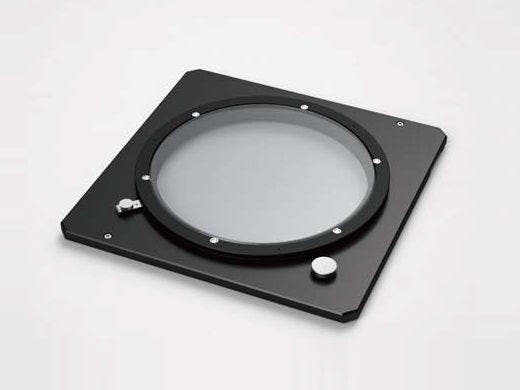

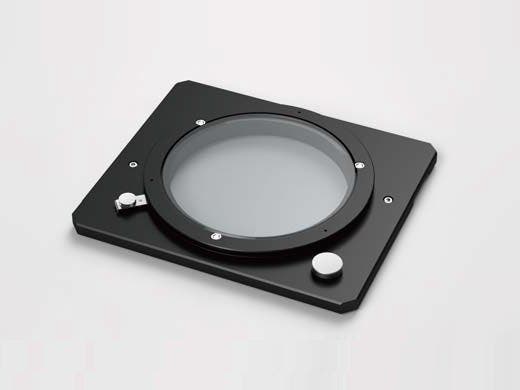

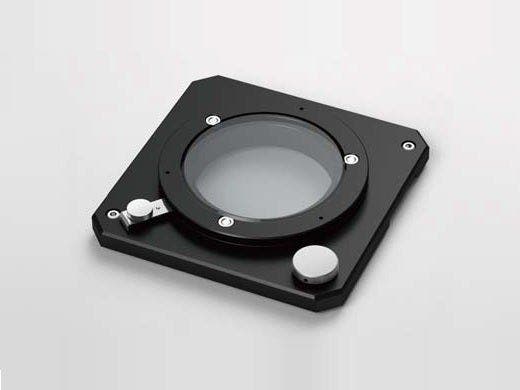

• El STM7 cuenta con una platina de 300 mm x 300 mm capaz de medir muestras grandes, como obleas (plaquetas) y placas de circuito impreso de 300 mm.
• Las áreas de medición de los ejes X e Y son del mismo largo, lo que permite eliminar la rotación de las muestras.
• Las amplias áreas de medición de los ejes X e Y permiten alinear múltiples muestras en la platina para una medición más eficiente.

Common Problems

• La mayoría de los microscopios de medición convencionales sólo aceptan un objetivo de medición u objetivo metalúrgico, lo que limita las opciones de observación.

STM7 Solutions

• El STM7 cumple los requisitos de una amplia variedad de observaciones. Responde a sus necesidades tanto con magnificaciones bajas como altas; asimismo, permite la medición de muestras irregulares que requieren objetivos con distancias de trabajo ultralargas, e incluso ofrece una variedad de métodos de observación.

Problemas comunes

• Funciones adicionales que requieren unidades operativas adicionales. Los operadores no siempre pueden localizar rápidamente la unidad correspondiente, lo que reduce significativamente la eficiencia de la medición.
• Existencia de una variedad de unidades operativas junto con sus fuentes de alimentación alrededor de la unidad principal, lo cual ocupa un valioso espacio de trabajo.

Soluciones STM7

• Casi todas las operaciones del microscopio de medición pueden ser completadas de manera eficiente en la unidad operativa más cercana.
• El sistema requiere sólo una unidad operativa y una fuente de alimentación —independientemente de las funciones que se le agreguen— lo cual libera espacio de trabajo.

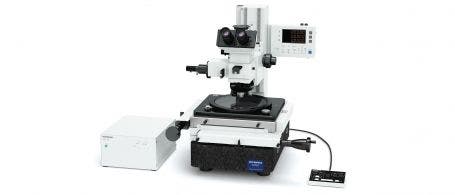

Modelos con enfoque manual del eje Z

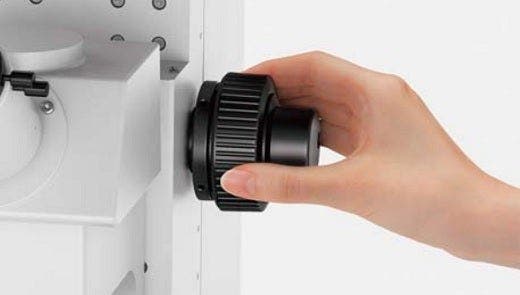

Los modelos manuales proporcionan una excelente relación precio-rendimiento gracias a la operación habitual con la empuñadura, la cual permite un movimiento vertical rápido para aquellos usuarios que miden muestras con una variedad de alturas.

Modelos con enfoque motorizado del eje Z

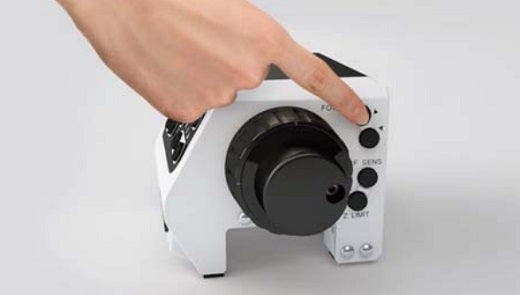

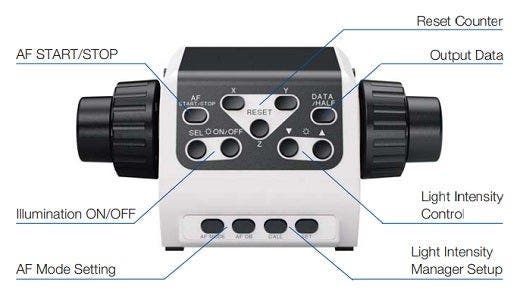

La unidad motorizada mejora la operatividad y reduce la fatiga de la manipulación que resulta de mediciones repetidas de enfoque y altura. Las perillas (tb. tornillos) coaxiales, dedicadas a un desplazamiento bajo (fino) y alto (grueso), ofrecen una percepción similar a la operación manual. No obstante, es posible equipar a los modelos con una unidad de autoenfoque.

Problemas comunes

• El ajuste de volumen analógico, usado por los microscopios de medición convencionales, no permite la evaluación cuantitativa de la intensidad de la luz, lo que puede provocar variaciones en los valores medidos a medida que cambia la intensidad de la luz.
• En el caso de los microscopios de medición convencionales, es posible que se necesite ajustar la intensidad de la luz cada vez que se cambia el objetivo, lo que genera un flujo de trabajo ineficiente.

Soluciones STM7

• Las observaciones y mediciones siempre pueden llevarse a cabo bajo las mismas condiciones gracias a la visualización cuantitativa del valor de intensidad de la luz proveniente del microscopio.
• El método de iluminación y la intensidad de la luz se ajustan de forma automática en función del valor predeterminado al alternar el objetivo, siempre que el administrador de intensidad de luz esté siendo usado en combinación con un portaobjetivos giratorio codificado.

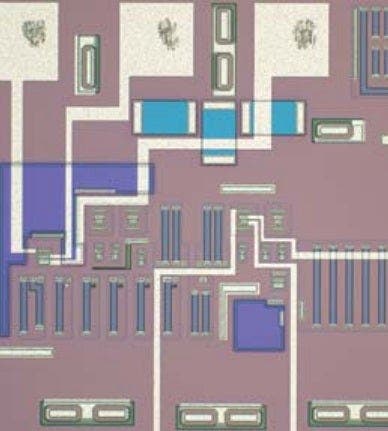

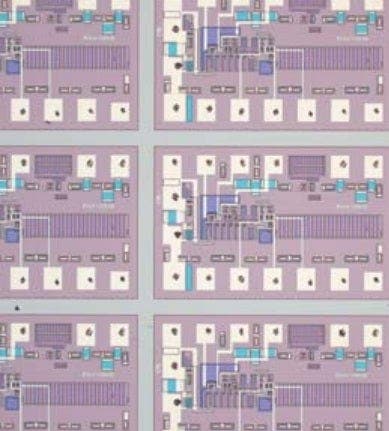

Control preciso de los valores de intensidad de la luz con una pantalla digital de control cuantitativo

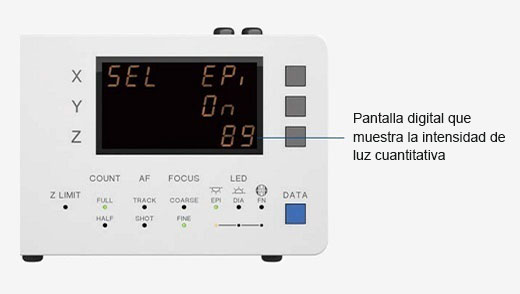

Los microscopios de la serie STM7 muestran la intensidad de la luz a través de una pantalla digital de control cuantitativo, lo que favorece observaciones en condiciones de iluminación regulares.

Problemas comunes

• La necesidad de verificar el estado de funcionamiento del microscopio, como la iluminación o los valores de medición en unidades individuales, dificulta el funcionamiento general.

Soluciones STM7

• Los microscopios de la serie STM7 muestran el estado de sus componentes, como la iluminación, junto con los valores de medición en un área de visualización del indicador, para una verificación sencilla de un vistazo.

Verificación rápida y visual del estado

El indicador muestra el estado y la configuración del dispositivo. Los valores mínimos de los ejes X, Y y Z pueden ser alternados entre 0,1 μm y 1 μm, y las unidades de visualización pueden cambiarse a mm, μm, pulgadas y milésimas de pulgada (mil).

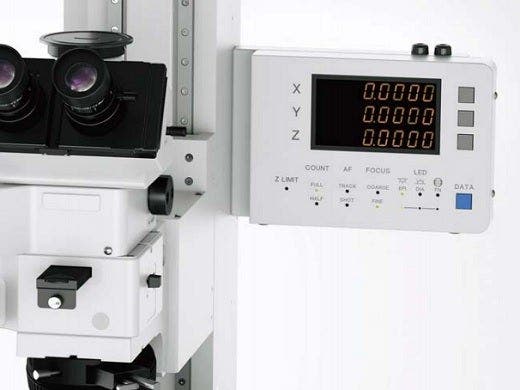

^{Lector digital fijado en el estativo}

^{Lector digital sobre un escritorio}

El lector digital desmontable habilita la preferencia individual y la ubicación

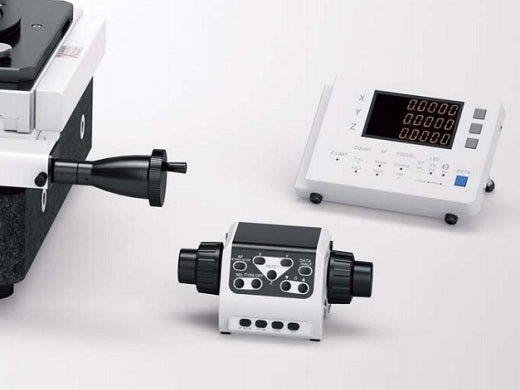

La ubicación del lector digital desmontable, ya sea que esté conectado al estativo o situado en un escritorio, depende del propio usuario. Mientras se encuentra de pie para adquirir las medidas, es posible colocar el lector digital en el flanco del estativo, aproximadamente a la misma altura que la zona de observación para una fácil visualización. Cuando trabaja sentado, por ejemplo, al llevar a cabo observaciones o mediciones con un monitor usando una cámara digital o un modelo de enfoque motorizado del eje Z, simplemente coloque el lector digital y el controlador manual en el escritorio.

Problemas comunes

• En una medición visual, es posible que surjan variaciones en las medidas de altura adquiridas por diferentes operadores. Por otra parte, este método de medición requiere mucho tiempo y es ineficaz.

Soluciones STM7

• El sistema de navegación de enfoque STM7 reduce la subjetividad del operador en las mediciones de altura. También, reduce el tiempo requerido por la medición de altura a fin de lograr una mayor eficiencia

Sistema de enfoque simple y preciso con repetibilidad superior

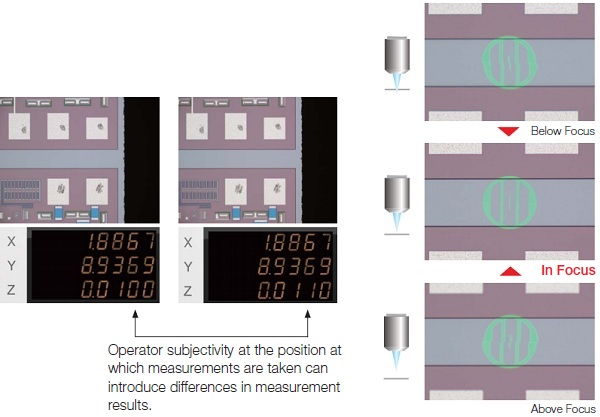

El navegador de enfoque de Olympus proporciona una medición de altura altamente reproducible al proyectar un patrón dentro del campo de visión e identificar las desviaciones verticales. Puede que ocurran pequeños errores en las mediciones de altura llevadas a cabo a través de una observación visual normal, incluso cuando el enfoque parece ser nítido. Sin embargo, el navegador de enfoque favorece a las mediciones al hacerlas simples mediante la correspondencia de los indicadores, lo que reduce la subjetividad del operador en los resultados de las mediciones.

Problemas comunes

• En una medición visual, las medidas de altura resultantes pueden variar entre diferentes operadores.
• La medición de altura, ejecutada de forma manual, requiere que el operador desplace repetidamente la platina y defina el enfoque con la empuñadura; por ende, es lenta e ineficiente.
• Además, es difícil concentrarse en objetos diminutos, como la unión de hilos metálicos.

Soluciones STM7

• Con la unidad de enfoque automático, el valor medido sigue siendo muy preciso independientemente del operador.
• En el modo TRACK (seguimiento/pista), la imagen se mantiene enfocada de forma automática y continua, lo que permite una medición de altura eficiente en un tiempo mínimo. Este mismo modo hace que el enfoque manual sea innecesario para las mediciones XY, lo que brinda mayor eficiencia.
• Al utilizar un objetivo de 100X, el diámetro del punto láser puede ser tan pequeño como de 1 μm y con él es posible utilizar el enfoque automático de forma local, incluso en objetos extremadamente diminutos.

Modo One-Shot (toma única)

Este modo ajusta el autoenfoque de forma instantánea de un enfoque aproximado a un enfoque nítido en el centro del campo de visión.

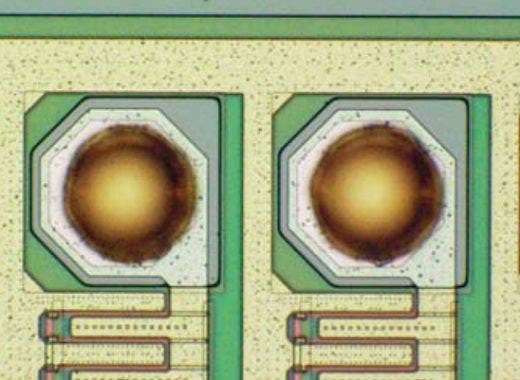

Modo TRACK (seguimiento/pista)

El modo TRACK (seguimiento/pista) proporciona un autoenfoque que reconoce los picos y depresiones de la muestra, incluso si la platina se desplaza, lo que mantiene la imagen en un enfoque continuo. Este avance mejora en gran medida la eficiencia de las mediciones del eje Z al permitir observaciones sin abandonar las empuñaduras de los ejes X e Y.

Sistema de soporte para mediciones

Ser capaz de observar de forma clara y precisa el componente de visualización de salida, dedicado a la medición microscópica, es esencial. El software de medición de Olympus permite llevar a cabo mediciones complejas con mayor precisión. Este software también permite el uso de cámaras digitales.

Portaobjetivos giratorio

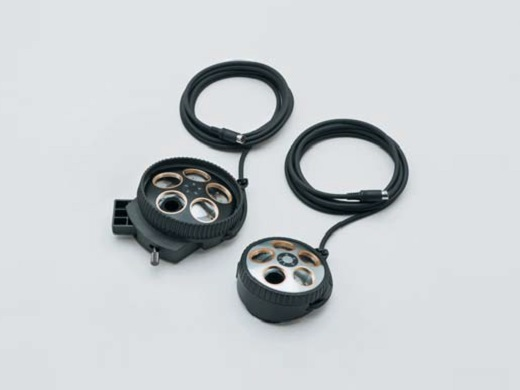

La combinación de un portaobjetivos giratorio codificado con una cámara digital le permite proyectar la magnificación del objetivo en una pantalla durante la observación y registrar dicha magnificación. Esta cómoda función permite que la información sobre su muestra y la magnificación del objetivo se registren al mismo tiempo cuando se graba una muestra.

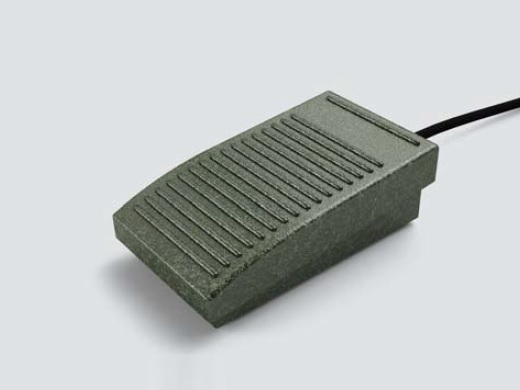

STM7-FS: Conmutador de pedal

Permite la transmisión de datos con manos libres; esto posibilita que los operadores completen sus mediciones sin necesidad de quitar las manos de las empuñaduras X e Y.

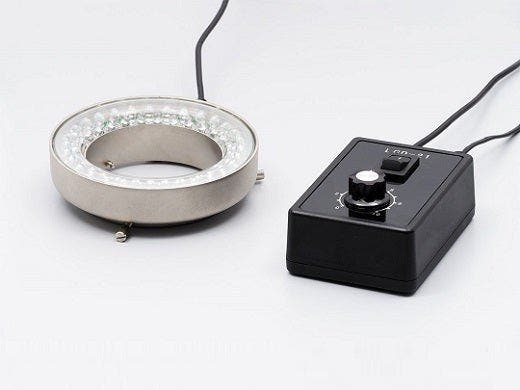

SZ-LW61: Unidad de iluminación LED blanca

Este modelo liviano, que ocupa poco espacio, proporciona una larga vida útil y un bajo consumo de energía. También, la rentable unidad de iluminación LED no es afectada por oscilaciones ni fluctuaciones de brillo.

SZX2-ILR66 SZX-RHS: Anillo de iluminación LED y unidad de control manual

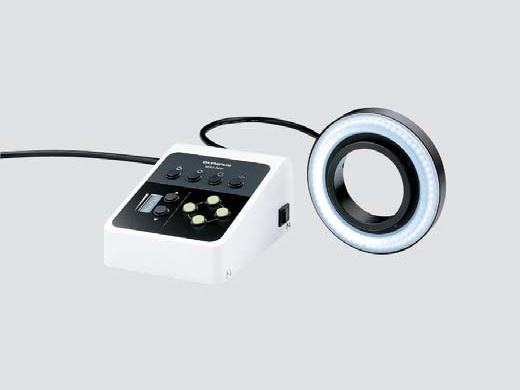

La unidad de control manual SZX-RHS otorga una iluminación independiente de cuatro segmentos provista por el anillo de iluminación LED (luz reflejada) SZX2-ILR66, a fin de proporcionar imágenes claras con una alta temperatura de colores. Es posible seleccionar la iluminación óptica a partir de trece patrones.
