El STM7-BSW es un software de soporte de medición para microscopios de medición. No solo permite adquirir una imagen en vivo con una cámara digital que se muestra en una pantalla, sino que también es posible observar, medir y generar informes en esa misma pantalla. Estas características hacen que su trabajo sea más eficiente.

STM7-BSW Microscopios industriales

El software de soporte de medición STM7-BSW dedicado a los microscopios de medición favorece en mayor medida la eficiencia de las inspecciones. Es posible capturar y proyectar imágenes, observar y medir, como también generar informes; todo ello desde la misma pantalla.

Medición rápida y precisa de objetos dotados de formas complejas

Es fundamental visualizar las imágenes resultantes de su microscopio de medición de forma clara y fácil. Este software ha sido creado para ofrecerle esto y le ayudará a ejecutar mediciones complejas con una mayor precisión. Asimismo, le permitirá sacar provecho de las cámaras microscópicas digitales.

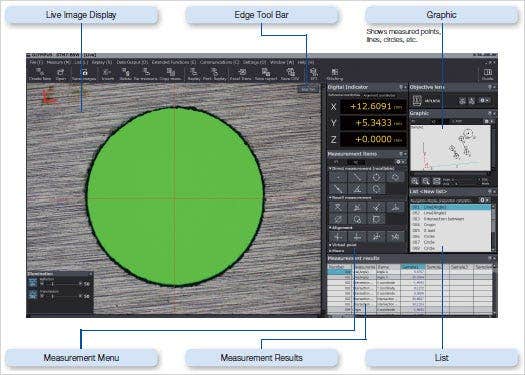

Ejemplo de la interfaz del software STM7-BSW

Ejemplo de la interfaz del

software

STM7-BSW

Capture imágenes claras y nítidas con nuestras cámaras microscópicas digitales

Alto rendimiento gracias a una reproducción rápida de imágenes en vivo

DP28

Resolución de imagen
4104 × 2174
Velocidad de refresco/fotograma
15 fps (max.)
Interfaz de PC
USB 3.1 Gen1

DP23

DP28

Resolución de imagen
3088 × 2076
Velocidad de refresco/fotograma
25 fps (max.)
Interfaz de PC
USB 3.1 Gen1

Excelente valor gracias a una óptima relación precio-rendimiento

STM7-CU

Resolución de imagen
2048 × 1536
Velocidad de refresco/fotograma
11.2 fps (max.)
Interfaz de PC
USB 2.0

Colocar la muestra para emprender la medición (sin alineación requerida en paralelo)

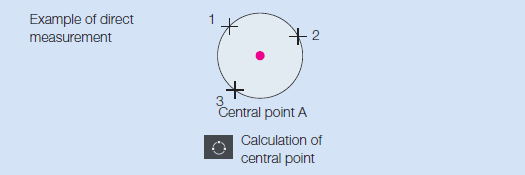

Medición directa

Medición directa

Las mediciones se ejecutan al recibir la entrada de coordenadas a través del microscopio STM7.

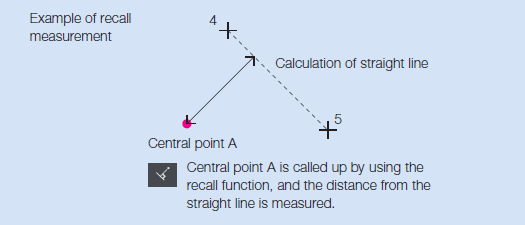

Medición recuperada

Medición recuperada Después de que las coordenadas han sido medidas y calculadas, es posible usarlas nuevamente en mediciones posteriores. Esto suprime la necesidad trabajar dos veces en los mismos parámetros y favorece un flujo de trabajo más eficiente.

Medición del punto virtual

Medición del punto virtual Es posible medir intersecciones, puntos centrales, longitudes y una variedad de otros parámetros al dibujar líneas rectas y círculos, los cuales pueden ser determinados para que permanezcan como puntos de referencia en las imágenes adquiridas de las muestras.

Medida de alineación

Medida de alineación Tanto el origen como el eje X son determinados con respecto a la muestra, lo que permite medirla incluso cuando no está alineada con la platina.

Eje original

Nuevo eje

Medición del plano XZ

Los microscopios de medición convencionales trabajan a partir del plano XY, directamente desde la parte superior. Sin embargo, en respuesta a las demandas de los usuarios, se ha incorporado en el microscopio STM7-BSW una función de medición del plano XZ a fin de medir secciones transversales ofrecidas en forma de perspectiva lateral. Gracias a ello, las mediciones que solían ser difíciles ahora son mucho más fáciles, como las mediciones de radios en secciones verticales de objetos hemisféricos o la medición de la profundidad de surcos/ranuras con bases curvas respecto a una línea de referencia.

Medida R de una muestra hemisférica

Medición de altura de un surco (ranura) desde su base y la línea de referencia

Registro de procedimientos de medición usados con regularidad

Registro de macros

La alineación y los otros procedimientos de medición que se usan con frecuencia pueden ser combinados y asignados a un solo botón de macro, lo que elimina la necesidad de comenzar desde cero cada vez que se configura el microscopio.

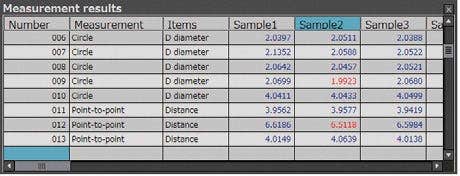

Reproducir la medición

Las mediciones pueden repetirse fácilmente en función de un flujo de trabajo registrado con tan sólo determinar el desplazamiento de la platina y las coordenadas en respuesta a un mensaje de software. Esta función puede usarse para ejecutar de forma repetida la misma medición en la misma muestra o en diferentes versiones de dicha muestra.
Además, si se determina un valor y una tolerancia predeterminados en el flujo de trabajo registrado, el software puede identificar automáticamente en qué momento ha habido fallas.

Navegación del punto de medición para reproducir la medición

Esta función muestra la dirección y la distancia hasta el siguiente punto de medición, lo que reduce confusiones en el operador. Además, la función elimina la necesidad de verificar cada vez el siguiente punto de medición en el diagrama, lo que acelera el flujo de trabajo a través de una serie de mediciones reproducibles.

Navegación del punto de medición para reproducir la medición_GUI

Funciones prácticas que eliminan la subjetividad en las mediciones

Detección automática de bordes

Esta función detecta los bordes de la muestra para luego adquirir y medir automáticamente sus coordenadas. Por consiguiente, ya no se requiere designar las coordenadas y esto minimiza la subjetividad. La detección automática de bordes también cuenta con un temporizador que permite adquirir las coordenadas en un tiempo específico y admite el uso de un conmutador de pedal que permite al operador concentrarse en las operaciones de medición sin quitar abandonar las empuñaduras de la platina.

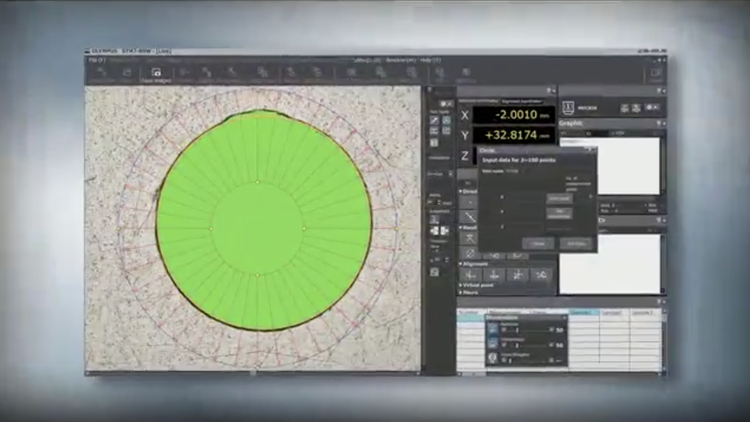

Detección automática de bordes dentro del círculo

Detección automática multipuntos de bordes

Eliminación de puntos anormales

Las rebabas metálicas y otros puntos anormales pueden excluirse de forma automática durante la detección de bordes. Esto permite un cálculo coherente de los valores medidos, independientemente del estado de la muestra. Los puntos excluidos como anormales también pueden ser visualizados en la pantalla bajo diferentes colores.

Muestra con punto anormal

Eliminación de puntos anormales

Control de iluminación

La intensidad de la luz del microscopio puede mantenerse mediante un control de software preciso. Los parámetros de intensidad de la luz también pueden ser almacenados al grabar un flujo de trabajo destinado a la reproducción de la medición. Esto permite desarrollar mediciones bajo las mismas condiciones durante la repetición o detección automática de bordes.

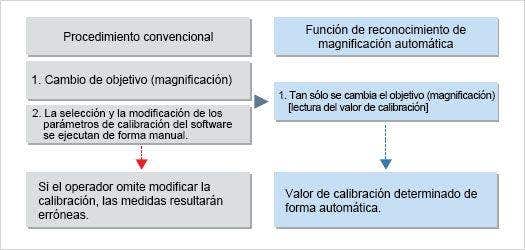

Reconocimiento automático de magnificación (opcional —sólo con la configuración del portaobjetivos giratorio codificado)

El uso del portaobjetivos giratorio codificado, los valores de calibración establecidos previamente pueden ser recuperados de forma automática al cambiar de objetivo. Esto le permitirá estar seguro de que la escala correcta se muestra en la pantalla.

Reconocimiento automático de magnificación

Generación de informes personalizables

Generación de informes con un clic

Los resultados de las mediciones pueden generarse en formato Excel con un solo clic, lo que elimina errores que hayan podido ocurrir durante la transcripción. También, es posible pegar las imágenes deseadas junto con los resultados de la medición, lo que permite una generación de informes más eficiente.

Generación de informes con un clic

Muestra de informe

Funciones de adquisición avanzadas

Alineación de múltiples imágenes (MIA) [opcional]

Organice varias imágenes en mosaico para capturar una única imagen de gran área y alta magnificación. Debido a que las imágenes están organizadas en mosaico en función de los datos de coordenadas, el sistema es capaz de producir imágenes altamente fiables.

Imagen de enfoque extendido (EFI) [opcional]

La función EFI es eficaz para obtener imágenes bien enfocadas a partir de muestras dotas de una forma superficial compleja e irregular. Genere una sola imagen con puntos focales alineados en todas las posiciones.
Simplemente procese múltiples imágenes con diferentes posiciones de puntos focales mientras desplaza el eje Z, o use el modelo motorizado para una composición de imagen automatizada.
