Escáner de portaobjetos para la patología digital SLIDEVIEW VS-M1
Obtenga imágenes de calidad microscópica a partir de muestras tisulares y celulares gracias a un escáner de portaobjetos rápido y eficiente. El sistema SLIDEVIEW™ VS-M1 emplea flujos de trabajo uniformizados, una interfaz intuitiva y herramientas inteligentes respaldadas por la IA para agilizar el procesamiento de imágenes y permitir a usuarios de todo nivel de experiencia ejecutar escaneos de campo claro en muestras patológicas de rutina a través de unos cuantos clics. Con resultados detallados y nítidos, sus conocimientos aumentarán de forma exponencial para fundamentar decisiones firmes en la patología.
- Product Availability: Available in Japan as VS-M1J

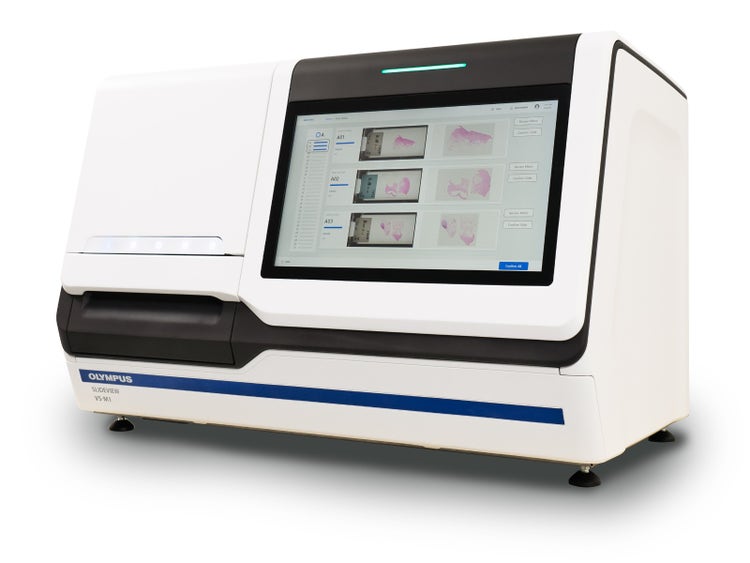

Escáner de portaobjetos para la patología digital SLIDEVIEW VS-M1

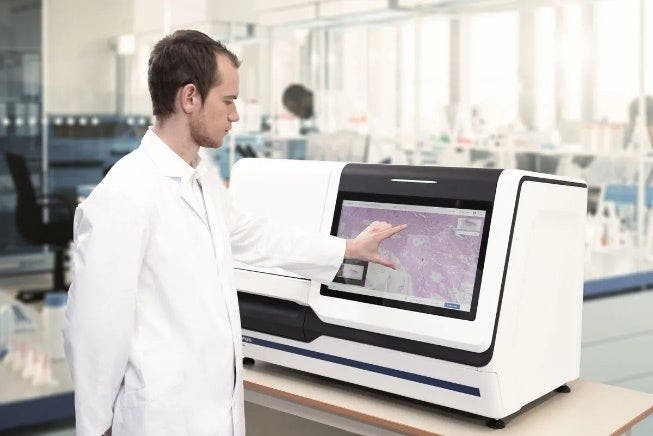

Escaneos sencillos, decisiones seguras
La calidad óptica en la que ha confiado durante años, ahora en un escáner de portaobjetos específico.
Inspirado en un siglo de innovación y construido utilizando nuestra amplia experiencia en imágenes patológicas, el escáner SLIDEVIEW VS-M1 ofrece imágenes con calidad de microscopio de muestras histológicas y citológicas.
El sistema SLIDEVIEW VS-M1 utiliza flujos de trabajo estandarizados, una interfaz intuitiva y herramientas inteligentes de IA para optimizar la obtención de imágenes en un solo plano o en Z stack, lo que permite a los usuarios de todos los niveles de habilidad capturar de forma fiable escaneos de campo claro de muestras patológicas rutinarias con solo unos pocos clics.
Obtenga la información que necesita para tomar decisiones seguras en patología.
Imágenes de izquierda a derecha: citología multicapa (prueba de ThinPrep Pap), histología en un solo plano (estómago, H&E)
Patología digital rápida y eficiente
El sistema SLIDEVIEW VS-M1 mejora su flujo de trabajo patológico al proporcionar escaneos rápidos y detallados de muestras de tejidos y células.
- Imágenes de alta calidad de preparaciones completas: captura imágenes nítidas y enfocadas con gran detalle y resolución.
- Iluminación diseñada para tinciones patológicas: la fuente de luz LED del escáner, los perfiles de cámara con corrección de color y el objetivo X Line™ de alto rendimiento reproducen los colores necesarios para visualizar las tinciones patológicas en pantalla.
- Como mirar a través de los oculares: las imágenes en pantalla se muestran con colores realistas en un monitor de alta reproducción cromática con calibración automática.
- Una bandeja de portaobjetos virtual que resulta familiar: organice y navegue por los portaobjetos digitales tal y como lo haría con un álbum de portaobjetos físico.
- Diseñado para compartir de forma sencilla y colaborativa: comparta fácilmente imágenes de portaobjetos con patólogos y expertos dentro de su red segura.
Diseñado para laboratorios de patología con gran volumen de trabajo
Acelere la digitalización de portaobjetos para una entrega eficiente al patólogo. El diseño intuitivo y las capacidades de escaneo flexibles lo hacen no solo escalable y configurable, sino también intuitivo. Todo está diseñado para ayudar a su laboratorio a gestionar de manera eficiente un gran volumen de casos.
- Cargue los portaobjetos de forma suave y segura: el manejo vertical de los portaobjetos minimiza el riesgo de dañarlos o dejarlos caer, lo que reduce el tiempo de inactividad del escáner.
- Fácil de manejar: configure y procese muestras a través de la gran pantalla táctil.
- Escaneo de alta velocidad: escanee más de 80 portaobjetos por hora en el modo de escaneo rápido, sin necesidad de mapeo de enfoque
- Menos reanálisis, más confianza: la detección de muestras basada en IA ayuda a mejorar la precisión, incluso en áreas de muestras poco visibles. Además, el modo de escaneo manual le permite dirigir el escáner hacia dónde enfocar y qué escanear, lo que garantiza resultados óptimos con un control flexible del escaneo.
- Configure el escáner según sus preferencias: elija entre cuatro modos de escaneo para optimizar la velocidad, la precisión o los tipos de muestras, como muestras con manchas tenues o irregulares. Adapte el comportamiento del escáner al flujo de trabajo de su laboratorio.
Patólogos
Imágenes con calidad de microscopio en pantalla

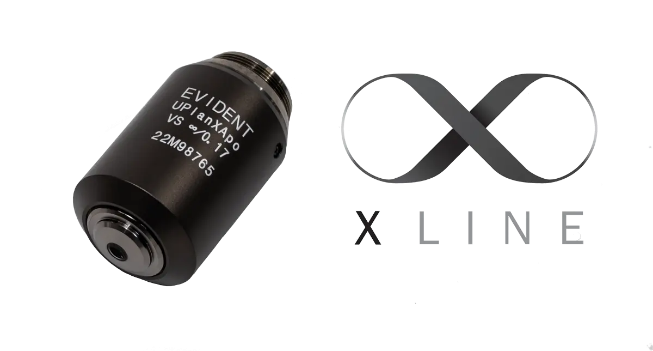

El sistema SLIDEVIEW VS-M1 utiliza un objetivo X Line de alto rendimiento específico para capturar imágenes de alta resolución con una planitud mejorada, lo que permite un ensamblaje perfecto y escaneos claros de todo el portaobjetos. Capture los detalles con confianza para respaldar decisiones bien informadas.

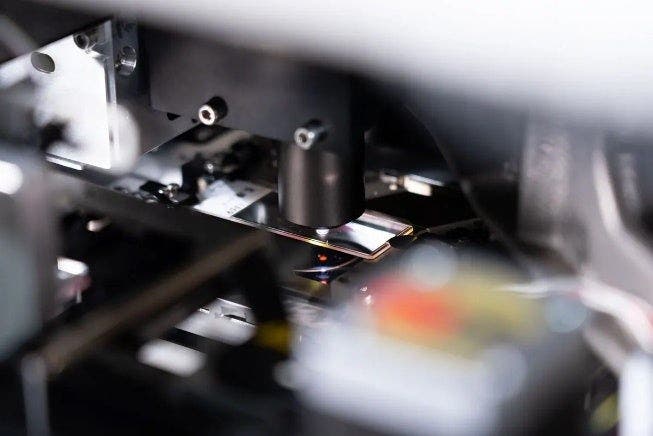

Ver más en cada muestra
El objetivo apocromático extendido X Line proporciona una planitud de imagen homogénea y un rango ampliado de corrección de la aberración cromática. El objetivo se combina con nuestra fuente de luz LED True Color de alto rendimiento cromático y perfiles de color ICC de la cámara, ajustados específicamente para imágenes de portaobjetos completos, con el fin de proporcionar la reproducción fiel del color necesaria para H&E, IHC y tinciones especiales. Las imágenes se muestran en un monitor con calidad diagnóstica y amplia cobertura de gama, calibrado para patología digital. Esto está diseñado para mantener la precisión, la consistencia y la estabilidad del color a lo largo del tiempo, lo que ayuda a proporcionar un nivel de detalle comparable al que se obtiene al mirar a través de un microscopio.

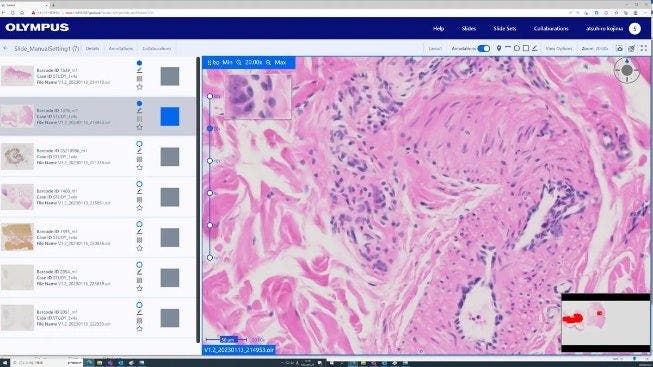

Eficiente proceso de trabajo en patología
Desarrollado en colaboración con patólogos, el sistema SLIDEVIEW VS-M1 es intuitivo y fácil de usar. Con múltiples modos de escaneo y ajustes personalizables, se adapta a su forma de trabajar, permitiéndole crear protocolos específicos para cada muestra que se ajusten a las prioridades de su laboratorio. Una bandeja de portaobjetos virtual imita la experiencia de manipular portaobjetos físicos, lo que facilita una transición fluida a la patología digital al tiempo que mantiene un flujo de trabajo familiar.

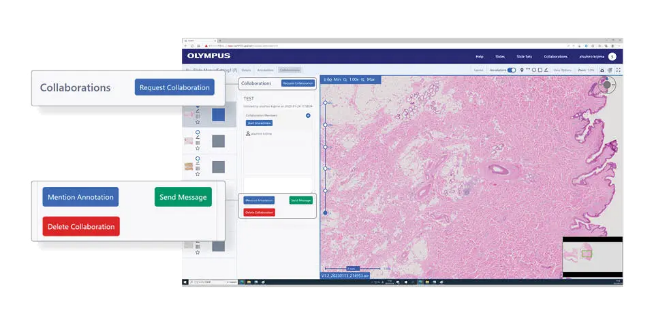

Colaboración remota
Las herramientas de colaboración seguras e integradas facilitan el intercambio de imágenes de portaobjetos con otros patólogos y expertos en cualquier parte del mundo. Los usuarios pueden acceder a los datos desde cualquier ordenador sin necesidad de instalar software adicional.
Técnicos de laboratorio
Escaneos sin esfuerzo y de alta calidad
Comience a escanear con un solo clic, sin necesidad de configurar perfiles de escaneo. Con una gran pantalla táctil, un funcionamiento paso a paso y una carga vertical sencilla y segura, el sistema SLIDEVIEW VS-M1 está diseñado para integrarse fácilmente en laboratorios de alto rendimiento.

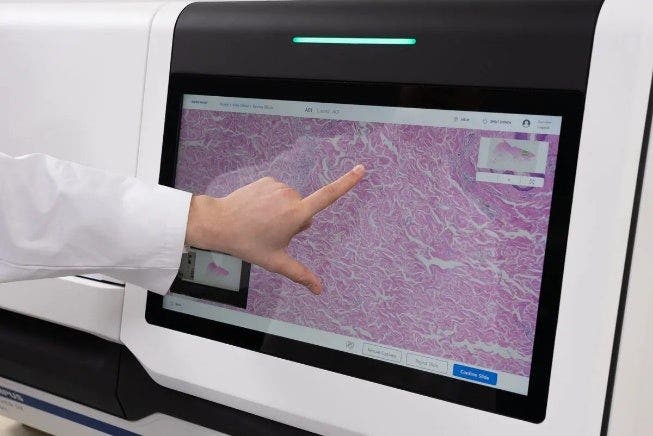

Pantalla táctil fácil de usar
La gran pantalla táctil del escáner hace que acceder a los controles y ajustes sea sencillo e intuitivo.

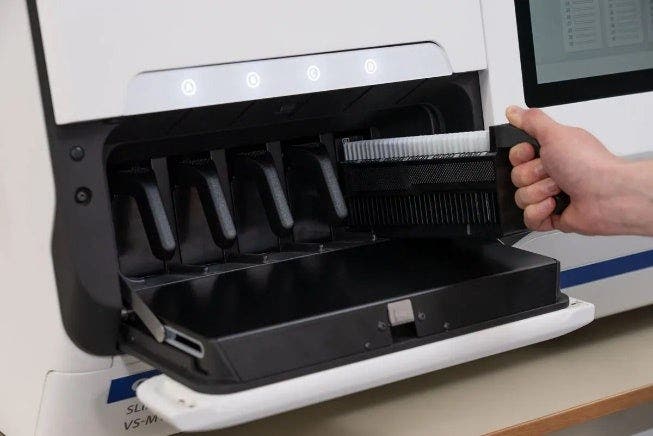

Carga rápida y segura de portaobjetos
Coloque fácilmente los portaobjetos en el soporte y póngalos en el escáner. Los portaobjetos se cargan verticalmente en lugar de horizontalmente para reducir la posibilidad de dañarlos o dejarlos caer, lo que reduce el tiempo de inactividad del escáner.
Flujo de trabajo sencillo y guiado
El sistema le guía a través del proceso de escaneo. Cuando finalice el escaneo, puede enviarlos directamente al patólogo con un solo toque o revisar la calidad de los portaobjetos digitales en la pantalla táctil antes de enviarlos.
Citología multicapa (prueba de ThinPrep Pap)
Se adapta a su carga de trabajo
Diseñado tanto para histología como para citología, el sistema SLIDEVIEW VS-M1 ofrece la flexibilidad necesaria para adaptarse a los diversos requisitos de los laboratorios, ya que se adapta a diferentes tipos de muestras y facilita el tratamiento de grandes volúmenes de casos cuando estos surgen. Elija entre escaneos de una sola capa o de varias capas según sea necesario para obtener una mayor precisión y eficiencia en el análisis.
Aumento del rendimiento en patología rutinaria
El sistema SLIDEVIEW VS-M1 tiene capacidad para hasta 150 portaobjetos a la vez, lo que permite un escaneo rutinario de alto rendimiento. La carga continua le permite intercambiar soportes de 30 portaobjetos cada uno mientras el escáner está en funcionamiento e insertar portaobjetos urgentes en un lote en curso, lo que aumenta el rendimiento.
Una velocidad de escaneo de más de 80 portaobjetos por hora ayuda a agilizar el proceso de digitalización, lo que favorece una mayor eficiencia en el flujo de trabajo. El enfoque automático en tiempo real del sistema reduce la necesidad de realizar un mapeo manual del enfoque, lo que permite un escaneo más rápido.
Capture solo los datos que necesita
La detección de muestras basada en IA identifica automáticamente todas las áreas con células o tejido en el portaobjetos, lo que agiliza los escaneos y reduce la necesidad de volver a escanear. Esto ayuda a capturar áreas con manchas tenues al tiempo que optimiza los requisitos de almacenamiento de datos.
Imágenes flexibles de patología digital
Cree flujos de trabajo específicos basados en muestras para las prioridades de su laboratorio, con cuatro modos de escaneo para adaptar el escaneo a las necesidades de la aplicación y de la muestra.
- Modo de escaneo rápido: Para escaneos de alto rendimiento, este modo utiliza el enfoque automático en tiempo real para capturar rápidamente imágenes de alta calidad.
- Modo de escaneo enfocado: utilice el enfoque automático de un solo punto para crear un mapa de enfoque detallado antes del escaneo, lo que mejora la precisión en muestras difíciles.
- Modo de escaneo manual: establezca puntos de enfoque individuales y defina el área de escaneo, lo que ayuda a enfocar muestras con manchas tenues o irregulares.
- Modo de escaneo Z stack: Utilice protocolos preestablecidos para tipos de muestras estándar o defina parámetros personalizados para su aplicación específica.
Profesionales de TI

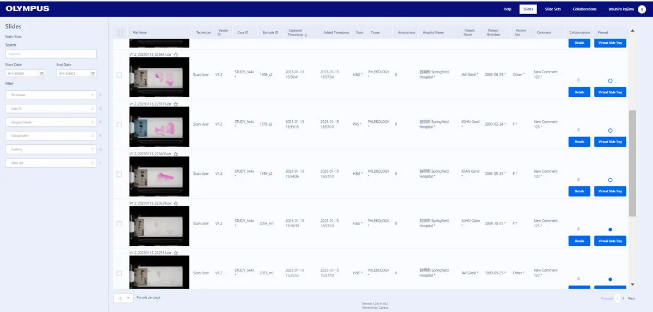

Fácil de integrar
El sistema SLIDEVIEW VS-M1 se integra fácilmente con su sistema de información de laboratorio (LIS) existente y es compatible con varios protocolos de redes sanitarias, incluidos HL7 y FHIR. El formato DICOM permite la compatibilidad con los sistemas de gestión de imágenes existentes basados en PACS o DICOM. El sistema cuenta con funciones de seguridad de datos HIPAA y NIST, cifrado y gestión centralizada de cuentas. Utilice la plataforma de gestión centralizada del sistema para ver de forma remota los fallos y errores del sistema del escáner, así como para descargar informes.
Fácil de gestionar
El Evident Management Portal (EMP) proporciona una plataforma centralizada para configurar y mantener múltiples escáneres dentro de un laboratorio. Controle quién tiene acceso al escáner y al EMP; configure el escáner, como el análisis de códigos de barras y el modo de escaneo predeterminado; y supervise la información de diagnóstico, incluyendo el estado activo, los registros del instrumento, los registros de auditoría y las estadísticas de uso del escáner.
Especificaciones
| Muestra prevista | Muestra | Lámina de vidrio con cubreobjetos | |
| Tamaño del portaobjetos de vidrio | Longitud: 75-76,5 mm (2,954-3,011 pulgadas), Anchura: 25-26,5 mm (0,985-1,043 pulgadas), Grosor: 0,9-1,2 mm (0,0355-0,0472 pulgadas) (ISO 8037-1) |
||
| Grosor del cristal protector | 0,13-0,19 mm (0,0052-0,0074 pulgadas) (ISO 8255-1) (recomendación: 0,17 mm) | ||
| Escáner | Pantalla táctil | Pantalla LCD en color integrada de 21,5 pulgadas Ajuste la configuración de escaneo y observe las imágenes adquiridas mediante la pantalla táctil |
|
| Capacidad del portaobjetos | Hasta 150 portaobjetos | ||
| Soporte de portaobjetos | 5 soportes de portaobjetos, hasta 30 portaobjetos por soporte | ||
| Adaptador de soporte de portaobjetos | Para la cesta de portaobjetos de Sakura Finetek Japan Co., Ltd. (K1650009), permite transferir 10 portaobjetos al soporte de portaobjetos de una sola vez. | ||
| Modos de escaneo | Modo de escaneo rápido (prioridad a la calidad o a la velocidad), modo de escaneo enfocado, modo de configuración manual, modo Z stack. | ||
| Rendimiento | Más de 80 portaobjetos por hora (área de 15 mm × 15 mm con una resolución equivalente a 40X, modo de escaneo rápido). | ||
| Lentes de objetivo | Línea X apocromática extendida | ||
| Resolución | 0,23 μm/píxel (equivalente a 40X) | ||
| Cámara | Sensor de imagen: CMOS de 1,1 pulgadas, tamaño de píxel: 3,45 × 3,45 μm | ||
| Iluminador | LED de alta intensidad y alto rendimiento cromático (hasta 50.000 horas) | ||
| Lector de códigos de barras | Código de barras 1D |
WPC (JAN/EAN/UPC-A/UPC-E), NW-7, ITF, Código 39, Código 128, RSS-14, RSSLimited, RSSExpanded |
|
| Código de barras 2D | Código QR (Modelo 1 y Modelo 2), DataMatrix (ECC200), MicroQR, PDF417, MicroPDF417 | ||
| Detección automática de portaobjetos | Sí, la posición del soporte para portaobjetos y las posiciones del portaobjetos se detectan automáticamente y se muestran en la pantalla táctil | ||
| Detección automática del área de escaneo | Sí | ||
| Función antivibración | Sí | ||
| Indicador de estado LED | Estado del hardware, estado del bastidor deslizante, estado del escaneo | ||
| Dimensiones externas (An × Pr × Al) | 1060 × 625 × 710 mm (41,7 × 24,6 × 27,9 pulg.) | ||
| Peso | 150 kg (330.7 lb) | ||
| Fuente de alimentación primaria | 100–240 VAC, 50–60 Hz | ||
| Consumo de energía | Máx. 120 W | ||
| Condiciones ambientales |
Rango de temperatura: Rango operativo máximo de 7 °C (44,6 °F) dentro de los límites de 15 °C a 27 °C (59 °F a 80,6 °F). (sin cambios bruscos de temperatura) Rango de humedad: 35-80 % HR (uso en interiores sin condensación) Rango de presión: desde el nivel del mar hasta 2000 m (6561,7 pies) |
||
| Sistema de gestión de imágenes | Funciones de visualización | Filtros de búsqueda, lista de portaobjetos, bandeja de portaobjetos virtual, pantalla completa, dividir, imagen macro, propiedades del portaobjetos | |
| Ver funciones |
Panorámica, zoom, rotación, sincronización, navegador de portaobjetos, brújula de rotación, mapa de calor, escala, parada de ampliación, lupa de aumento |
||
| Anotación y medición | Bandera, cuadrado, círculo, línea, descripción del comentario | ||
| Funciones de colaboración | Chat, vista compartida | ||
| Opciones de software | DICOM |
Los escáneres se producen de acuerdo con los estándares de imagen DICOM para su integración con PACS y DICOM. sistemas de gestión de imágenes |
|
| Conector LIS | Integración con sistemas LIS para presentar muestras y datos de pacientes en el sistema de gestión de imágenes Evident. | ||
Exención de responsabilidad
Este producto está destinado al uso en laboratorio. Es responsabilidad del cliente asegurarse de que el rendimiento del producto sea adecuado para el uso o la aplicación específicos del cliente.
Para obtener una lista completa de las opciones y configuraciones disponibles en su región, haga clic aquí o póngase en contacto con su representante local de Evident.
Recursos
Vídeos

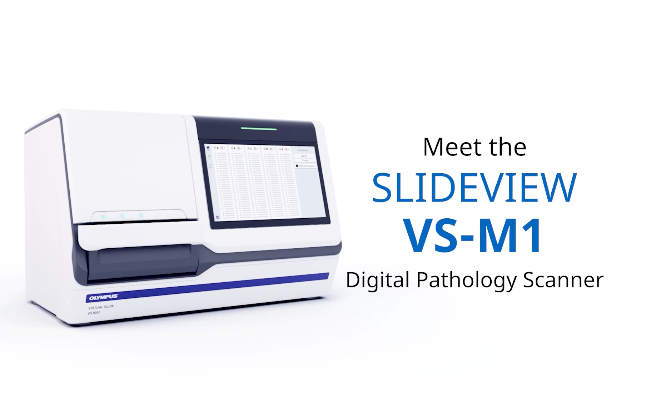

Conozca el escáner de portaobjetos para la patología digital SLIDEVIEW VS-M1
