Mesure de la largeur des fentes d’une tête de bielle au moyen d’un microscope numérique

Bielle

Application

Les bielles transforment le mouvement vertical des pistons dans les cylindres de moteurs en mouvement de rotation des vilebrequins. La section de la bielle reliée au vilebrequin est ce qu’on appelle la « tête » et peut être scindée en deux parties (supérieure et inférieure). Ces deux parties sont reliées par des boulons appelés « boulons de bielle ». Les fentes entre les parties supérieure et inférieure doivent avoir une largeur conforme aux spécifications de conception afin que leur solidité et leur capacité à résister à la rotation répétée du vilebrequin soient garanties. Aux fins de gestion de la qualité, des mesures précises de la largeur des fentes doivent être prises à l’aide d’un microscope. Cependant, les taux de grossissement requis pour évaluer correctement la largeur d’une fente font en sorte qu’il est impossible d’observer celle-ci dans son intégralité, ce qui rend difficile la détection d’anomalies qui seraient visibles avec une image complète.

Solution proposée par Olympus

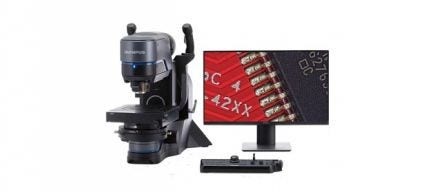

Observation/mesure au moyen d’un microscope numérique de la gamme DSX^® d’Olympus et de sa fonction d’assemblage d’images

Caractéristiques du produit

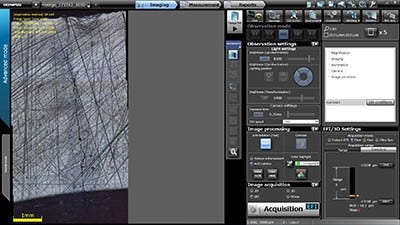

• Une fonction d’assemblage d’images automatique crée une seule image de l’ensemble de la fente de la tête de bielle, même lorsqu’un fort grossissement est utilisé.
• Les résultats de mesure s’affichent directement sur l’écran d’observation.
• La détection automatique des bords génère des données de qualité uniforme, peu importe le niveau de compétence de l’utilisateur.
