Si vous souhaitez intégrer des contrôleurs et des composants motorisés dans un appareil ou un dispositif scientifique plus grand, il est important de vérifier leur fonctionnement ainsi que la manière dont ils sont contrôlés afin de vous assurer que l’unité fonctionnera correctement.

Dans cet article, nous présentons deux méthodes simples pour vérifier si les dispositifs que vous envisagez d’intégrer à votre système fonctionneront correctement.

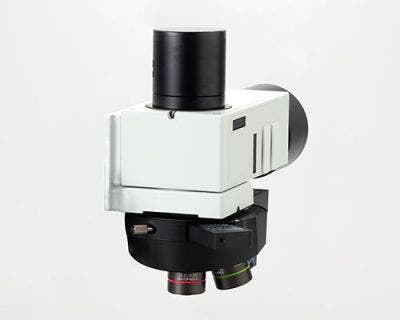

À titre d’exemple, nous discuterons du contrôleur polyvalent BXC-CBRML pour nos assemblages de microscopes modulaires BXC. { Doté d’un illuminateur manuel et d’une tourelle porte-objectifs motorisée, cet assemblage constitue un excellent choix pour une intégration dans les équipements d’inspection de semi-conducteurs et dans une variété d’autres appareils d’imagerie.

Deux méthodes de contrôle électrique simples pour les assemblages de microscopes

L’unité BXC-CBRML peut contrôler une tourelle porte-objectifs rotative motorisée, un éclairage LED et un éclairage MIX. Il fonctionne selon deux méthodes de contrôle :

1. Contrôle simple par tableau de commande via des entrées/sorties (E/S) – Cette méthode est recommandée pour les opérations à fonction unique, comme le déplacement d’une tourelle porte-objectifs rotative motorisée dans un petit système. Il est possible d’effectuer des opérations via les entrées/sorties de votre circuit, même sans contrôle-commande par PC ou autre moyen. Cette méthode permet ainsi de gagner de l’espace et de réduire les coûts.
2. Contrôle-commande par RS-232C – Cette méthode est recommandée pour les séquences d’opérations complexes, souvent associées à un appareil principal plus grand.

Voici comment vous pouvez confirmer facilement le fonctionnement à l’aide de ces deux méthodes :

1. Fonctionnement simple du tableau de commande au moyen d’E/S :

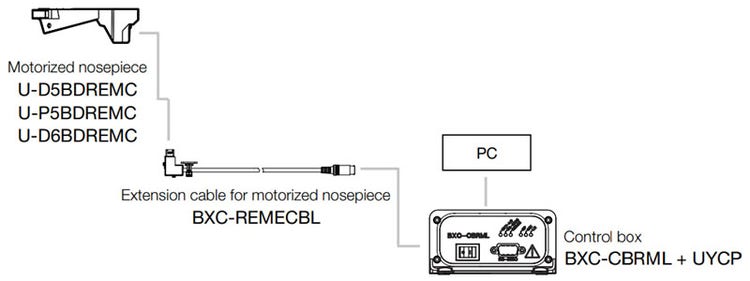

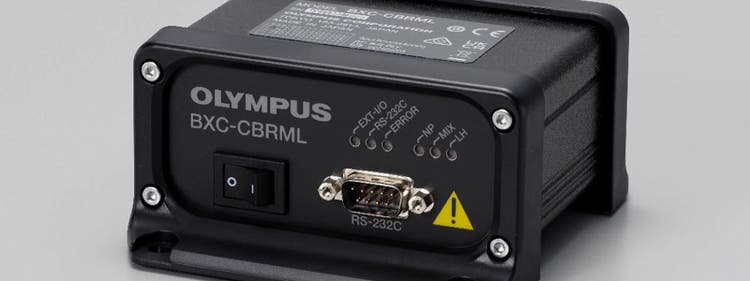

Supposons que vous planifiez faire fonctionner une tourelle porte-objectifs rotative à l’aide d’un tableau de commande simple sur la boîte de contrôle BXC-CBRML (figure 2). Il est important de vérifier le fonctionnement de la tourelle porte-objectifs via le tableau de commande en premier lieu, avant d’intégrer l’appareil à votre système.

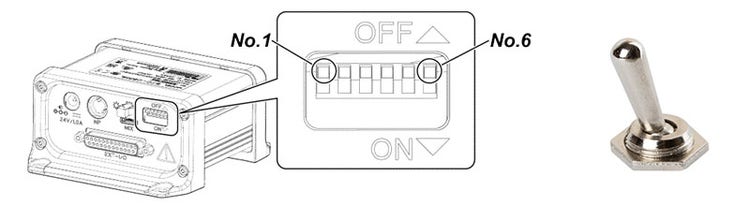

Pour créer un tableau de commande simple pour la tourelle porte-objectifs rotative électrique sur le boîtier de commande, utilisez les quatre broches inférieures du connecteur à 25 broches avec des commutateurs à bascule disponibles dans le commerce (figure 3). Les quatre commutateurs SW0, SW1, SW2 et SW4 sont ainsi créés. Vous devez également brancher un bloc d’alimentation de 5 V pour l’entrée c.c.

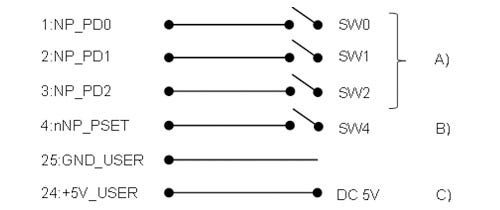

Le numéro du trou (NP0 à NP2) vers lequel se déplace la tourelle porte-objectifs rotative est déterminé par la combinaison marche/arrêt des trois commutateurs SW0 à SW2. Lorsque le commutateur SW4 est activé, il déplace la tourelle porte-objectifs rotative vers la position du trou spécifiée, puis l’arrête. Vous pouvez voir ces connexions de commutateurs illustrées ci-dessous dans la figure 4.

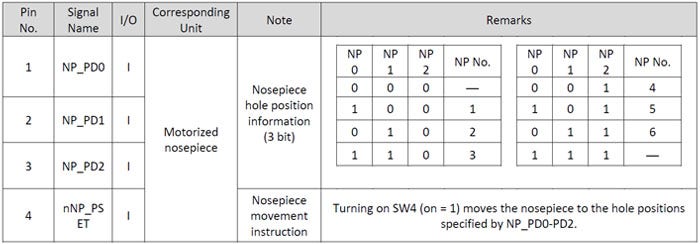

À titre d’exemple, la figure 5 ci-dessous montre la configuration des positions des trous (de NP0 à NP2) vers lesquelles la tourelle porte-objectifs rotative se déplace, en utilisant des chiffres binaires (bits), où les zéros et les uns indiquent respectivement l’état d’arrêt (0) ou de marche (1).

À l’aide de cette méthode, il est possible de déplacer la tourelle porte-objectifs rotative électrique vers n’importe quelle position au moyen de quatre commutateurs simples, seulement en ouvrant ou en mettant à la terre les broches correspondant au connecteur à 25 broches. Aucun circuit complexe n’est nécessaire.

Bien que quelques commutateurs supplémentaires soient nécessaires, presque toutes les fonctions pouvant être contrôlées par les commandes du BXC-CBRML peuvent être actionnées de la même manière.

Voici les fonctions du BXC-CBRML:

1. Positionnement de la tourelle porte-objectifs rotative
2. Éclairage LED : marche/arrêt et réglage de la luminosité
3. Éclairage MIX : marche/arrêt et réglage de la luminosité
4. Éclairage MIX : réglage du motif et sélection du bloc

Lorsque vous envisagez d’intégrer l’unité BXC-CBRML à votre équipement, veuillez utiliser cette méthode comme test de fonctionnement simple avant de préparer des circuits complexes et des programmes A.P.I.

2. Simulation de contrôle-commande à l’aide d’un logiciel de démonstration

Toutes les fonctions de l’unité BXC-CBRML peuvent être exécutées à l’aide d’un contrôle-commande par RS-232C, une interface courante et simple, idéale pour la création d’un système semi-automatique.

Nous fournissons gratuitement un logiciel de démonstration qui vous permet de créer des séquences de commandes dans votre logiciel et de les simuler en action.

Il vous suffit d’avoir un ordinateur ; aucune installation spéciale n’est requise.

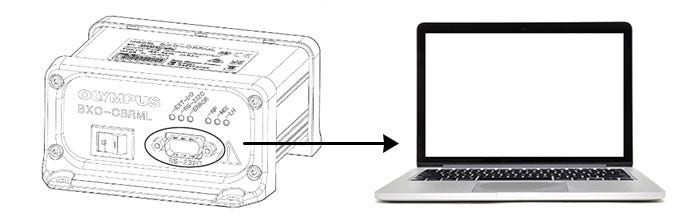

Pour cette méthode, connectez l’unité BXC-CBRML à l’ordinateur en branchant un câble RS-232C droit sur le connecteur D-Sub9 situé à l’avant de l’unité, comme illustré à la figure 6. Même un ordinateur sans port RS-232C peut être connecté à l’aide d’un câble de conversion USB disponible dans le commerce.

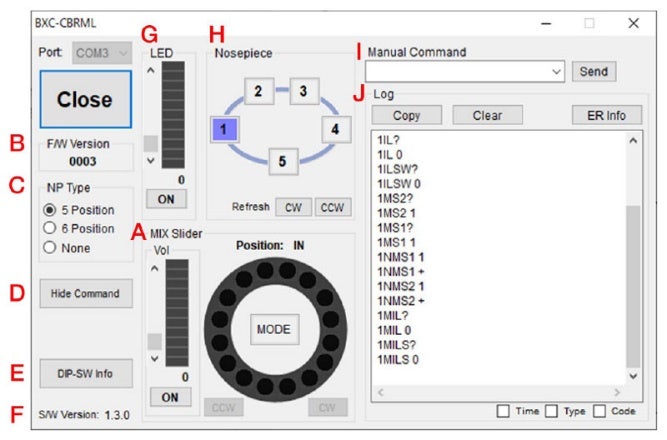

Les actions sont effectuées sur l’écran montré à la figure 7. Lorsque vous cliquez sur le bouton de chaque fonction, la séquence de commandes requise pour cette série d’actions s’affiche dans le coin supérieur gauche de l’écran. Vous pouvez l’utiliser comme référence pour créer la séquence pour votre logiciel. Pour obtenir plus de détails, veuillez consulter les instructions fournies avec le logiciel de démonstration.

Apprenez-en plus sur l’intégration de composants de microscope

Lorsque vous cherchez à intégrer des composants de microscope dans votre équipement, ces deux méthodes vous permettent de vérifier leur fonctionnement immédiatement, sans avoir à préparer des circuits ou des logiciels particuliers. Selon votre application, il est possible de créer une configuration simple avec une seule fonction ou de contrôler des séquences complexes dans un assemblage de microscope flexible et compact. Nous espérons que vous en tirerez parti !

Veuillez également consulter nos ressources associées à l’intégration de composants de microscope OEM. Vous trouverez la configuration détaillée du système, un manuel d’instructions, les spécifications des commandes, des données CAO, un logiciel de démonstration et une vidéo de présentation sur notre centre de ressources sur la gamme BXC.
