Fonctions d’analyse granulométrique
Pour les métaux et les céramiques, la taille des grains est l’une des mesures métallographiques les plus importantes en raison de son incidence directe sur les propriétés mécaniques. Calculez la taille des grains à l’aide de méthodes normalisées :

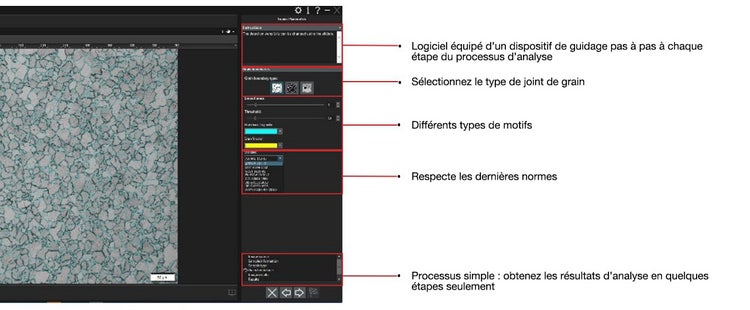

Détermination de la granulométrie à l’aide de la méthode planimétrique (Jeffries)
Procédure de mesure :
- Sélectionnez une image (en cours d’acquisition ou déjà enregistrée).
- Sélectionnez la fonction « Grain Planimetric » dédiée aux mesures de granulométrie de matériaux par méthode planimétrique.
- Le logiciel calcule la taille moyenne des grains selon la formule et le cercle de test (le logiciel PRECiV utilise le cadre entier au lieu d’un cercle de test).
- Le logiciel calcule la surface de tous les grains inclus dans l’image et indique une distribution.
- Le logiciel fournit également des résultats sur les microstructures à deux constituants.
Principales caractéristiques :
- Résultats précis (+/- 0,1 G) grâce à l’évaluation individuelle de chaque grain
- Le résultat obtenu est une distribution granulométrique, utile pour les microstructures de grains multiphases.
- La méthode fonctionne bien sur l’acier austénitique et les granulations grossières.
- Le logiciel utilise l’image entière au lieu d’un cercle de test.
- Comprend la dernière version des normes couramment utilisées dans les environnements universitaires et industriels, telles que ASTM E112, EN ISO 643, DIN 50601, etc.

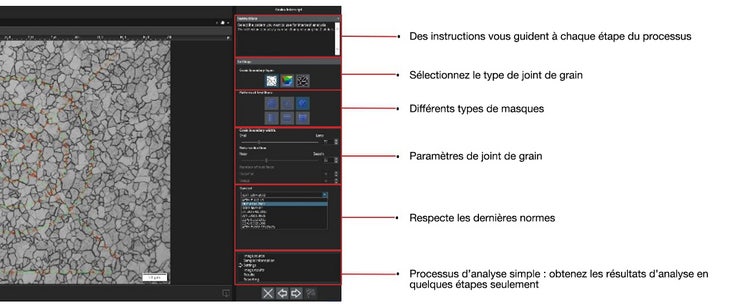

Détermination de la taille des grains à l’aide de la méthode de Heyn par intercepts
Procédure de mesure :
- Sélectionnez une image (en cours d’acquisition ou déjà enregistrée).
- Sélectionnez la fonction « Grain Intercept solution » – méthode par intercepts.
- Possibilité de modifier les points d’interception
- Le logiciel compte automatiquement le nombre de grains interceptés (N) et le nombre de joints de grains interceptés (P) par le masque appliqué.
- Le logiciel calcule automatiquement la valeur LT.
- Le logiciel donne une seule valeur G.
Caractéristiques principales :
- Résultats précis (+/- 0,1 G) car le logiciel calcule la moyenne sur la longueur du masque appliqué
- Le résultat obtenu est la granulométrie moyenne.
- La précision est fonction du nombre d’images mesurées.
- Le logiciel peut fournir une valeur d’allongement pour les microstructures non équiaxes.
- Inclut la dernière version des normes couramment utilisées dans les environnements académiques et industriels

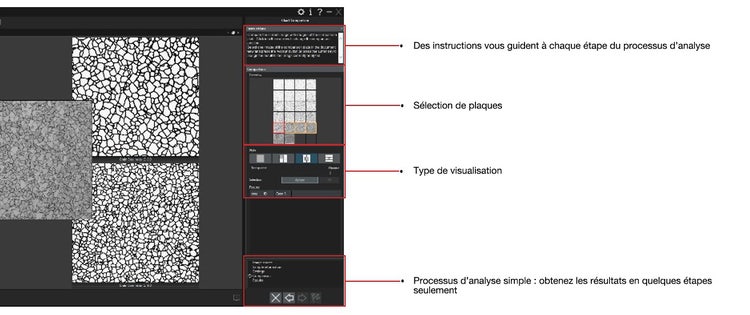

Détermination de la taille des grains à l’aide de la méthode de comparaison avec abaques granulométriques
Les mesures courantes de granulométrie comprennent le comptage des grains par unité de surface/volume, la détermination du diamètre moyen ou de la taille des grains. La taille des grains peut être calculée ou comparée à partir d’abaques de granulométrie normalisés.
Procédure de mesure :
- Sélectionnez une image (image en cours d’acquisition ou stockée).
- Sélectionnez le navigateur d’abaques.
- Sélectionnez manuellement l’abaque correspondant.
- Le logiciel calcule la moyenne des valeurs sélectionnées et donne une valeur unique.
- Le logiciel PRECiV corrige automatiquement la différence de grossissement.
- La précision de la méthode est de (+/- 1G).
