Fonctions d’analyse des inclusions non métalliques

Les inclusions non métalliques sont des matériaux composés qui s’incorporent dans l’acier au cours du processus de fabrication. Les inclusions ont une nature chimique différente de l’acier et viennent modifier les propriétés mécaniques de celui-ci, comme sa formabilité, sa robustesse, son usinabilité et sa résistance à la corrosion. En règle générale, moins les inclusions sont nombreuses ou importantes, plus la qualité de l’acier est élevée. Par conséquent, l’analyse et la description des inclusions non métalliques sont importantes pour le contrôle qualité.

Notre logiciel d’analyse d’images inclut un dispositif de guidage pour la classification des inclusions non métalliques présentes dans l’acier. Cette fonction comprend deux méthodes d’évaluation différentes : en étudiant la zone d’échantillon la plus contaminée et en estimant la teneur moyenne en inclusions.

Étude des inclusions non métalliques à l’aide de la méthode d’analyse de la zone d’échantillon la plus contaminée/de l’inclusion la plus grande

Résultats :

  • Type d’inclusion (A, B, C, D)
  • Degré de sévérité : de 0,5 à 5,0, la sévérité est calculée à partir l’inclusion la plus longue détectée sur une zone de l’échantillon. Pour les oxydes globulaires, le nombre d’inclusions est utilisé.
  • Paramètre de largeur et de diamètre : classé comme fin ou lourd

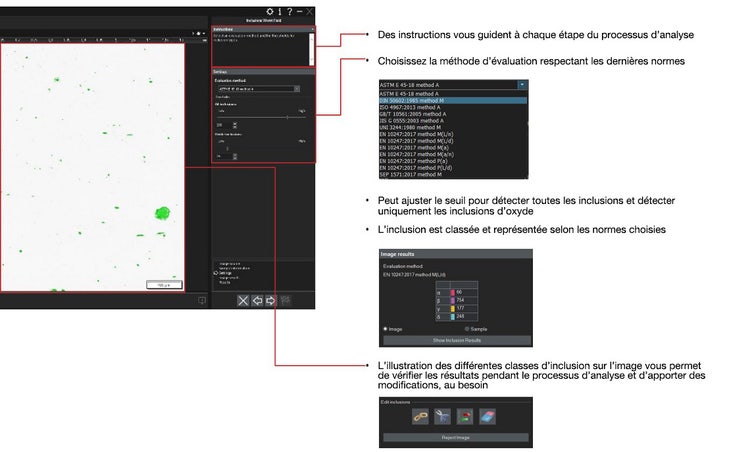

Étude des inclusions non métalliques à l’aide de la méthode d’analyse de la zone d’échantillon la plus contaminée/de l’inclusion la plus grande

Étude des inclusions non métalliques à l’aide de la méthode d’analyse de la zone d’échantillon la plus contaminée/de l’inclusion la plus grande

Analyse des inclusions non métalliques à l’aide de la méthode d’analyse de la teneur moyenne

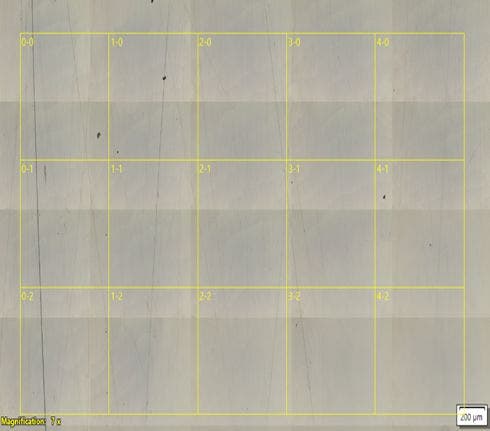

Une zone importante (généralement 160 mm²) ou un grand nombre de plus petites zones contaminées (généralement 320) doit être numérisé. De plus, le nombre de zones contaminées (inclusions) de chaque classe doit être déterminé (méthode D de la norme ASTM). La somme pondérée, qui équivaut à la fraction de surface (méthode K des normes DIN, UNI et EN, méthode B des normes ISO, NF et GB), peut être établie pour interpréter la teneur moyenne.

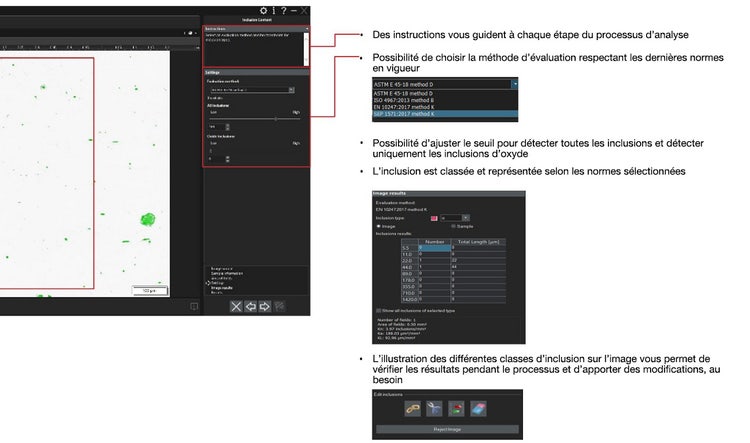

Analyse des inclusions non métalliques à l’aide de la méthode d’analyse de la teneur moyenne

Analyse des inclusions non métalliques à l’aide de la méthode d’analyse de la teneur moyenne
