Solutions de microscopie pour
la fabrication de circuits imprimés
Fixation des composants électroniques sur la surface
Fixer les composants électroniques sur le circuit imprimé avec une machine de fixation. Pour cela, chauffer le circuit imprimé à l’aide d’une machine chauffante pour fondre la soudure sur le circuit imprimé. La brasure fondue colle les composants électroniques sur le circuit imprimé.
Mesure de composants électroniques après fixation
Mesurer la hauteur des composants électroniques est important pour assurer la qualité des circuits imprimés.
Notre solution
Le microscope numérique DSX1000 peut combiner une imagerie 3D et une observation avec une inclinaison à 45 degrés pour mesurer la hauteur des composants électroniques.

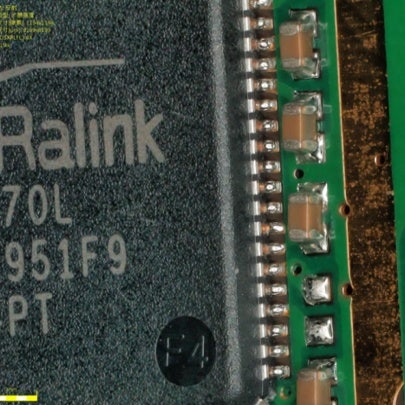

Vue latérale des composants électroniques après fixation
Notes d’application
Découvrir les applications associées :

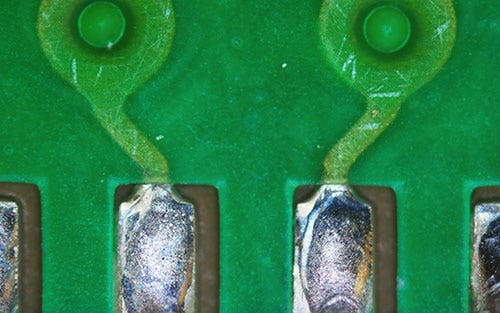

Utilisation d’un microscope pour déterminer si la surface des éléments de fixation est mouillable avec de la soudure

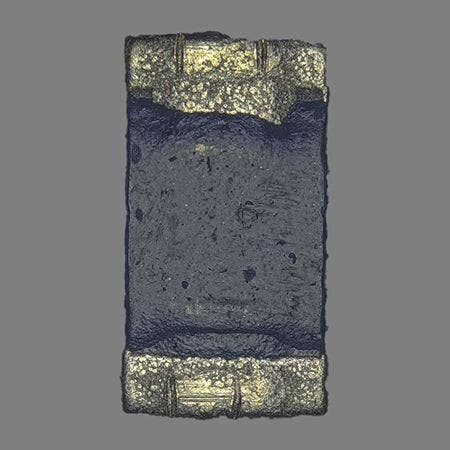

Acquisition d’images claires et réalisation de mesures précises d’un condensateur en céramique stratifié à l’aide d’un microscope numérique
Analyse de sections de matrice de billes (BGA) Analyse de la fixation en surface du boîtier de semi-conducteur à l’aide du microscope confocal à balayage laser OLS5000
Vérification de la présence de chemins de fuite
Des chemins de fuite (trichites) se forment souvent sur les pontages et peuvent entraîner un court-circuit électronique. C’est pourquoi les opérateurs doivent vérifier la présence de chemins de fuite.
Notre solution
Le microscope numérique DSX1000 fournit des images 3D et inclinées pour vous permettre de détecter facilement les chemins de fuite. Il vous permet également d’observer une zone plus étendue qu’avec un microscope pour analyses métallurgiques.
Image de chemin de fuite (trichite)
Notes d’application
Découvrir les applications associées :
Acquisition d’images claires et réalisation de mesures précises d’un condensateur en céramique stratifié à l’aide d’un microscope numérique
Inspection complète des broches de connecteurs grâce à la grande profondeur de champ du microscope numérique
