Imagerie multiphotonique et profonde Objectifs Multiphotonique et le FVMPE-RS
Objectifs à excitation multiphotonique
Conçus pour des performances optimales avec l'imagerie à excitation multiphotonique (MPE), les objectifs MPE A Line produisent des images de grande précision d'échantillons biologiques jusqu'à une profondeur de 8 mm pour des échantillons in vivo et transparents.

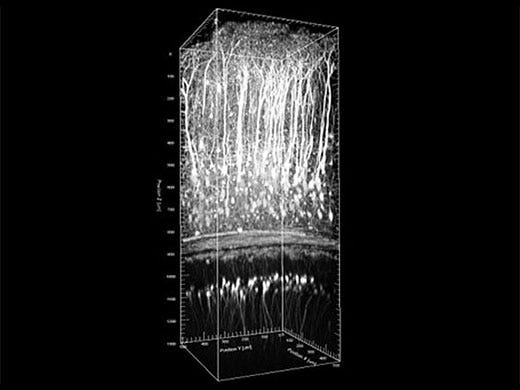

Cet exemple montre une image selon l'axe Z d'une souris in vivo sous anesthésie de la surface de l'encéphale à la couche radiée de l'hippocampe (CA1)
Échantillon : mâle âgé de 8 semaines Thy1–YFP H line Longueur d'onde d'excitation : 960 nm
Imagerie profonde de l'encéphale d'une souris
L'imagerie cérébrale multiphotonique in vivo profonde et l'optogénétique nécessitent des objectifs présentant une transmission importante de la lumière infrarouge (IR), une grande ouverture numérique (NA) et la capacité de corriger la profondeur et la dispersion des tissus. Cet objectif offre une transmission IR ultra-large, et assure une simulation optogénétique avec une lumière visible allant jusqu'à 400 nm et une imagerie ou une stimulation IR au-delà de 1 600 nm. La bague de correction, qui réduit le volume d'excitation, permet la stimulation de cellules individuelles ou d'épines dendritiques. Associé aux capacités de balayage puissant et précis du microscope FVMPE–RS, l'objectif XLPLN25XWMP2 est l'outil idéal pour l'imagerie pultiphotonique de haute précision.
Images fournies avec l'aimable autorisation de Katsuya Ozawa et Hajime Hirase, Neuron–Glia Circuitry, RIKEN Brain Science Institute, Japon
Observation profonde d'échantillons transparents fixes avec des objectifs multiphotoniques jusqu'à une profondeur de 8 mm
Nos objectifs multiphotoniques contribuent à faciliter les recherches de pointe sur le fonctionnement de l'encéphale et d'autres organes vitaux en permettant aux chercheurs d'observer jusqu'à 8 mm de profondeur sans trancher. Les objectifs XLPLN25XSVMP2 et XLSLPLN25XSVMP2 sont compatibles avec de nombreux réactifs de clarification.

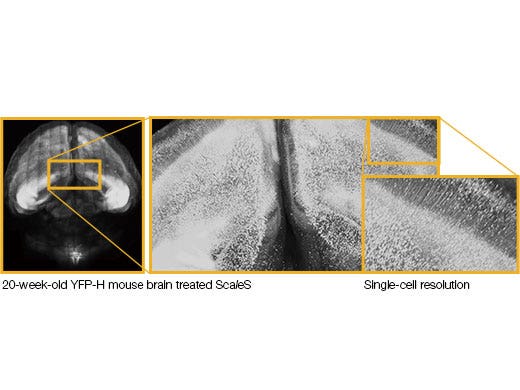

Imagerie complète de l'encéphale d'une souris (XLPLN10XSVMP)
Les objectifs offrent un large champ d'observation avec un grossissement de 10X, une résolution unicellulaire avec une ouverture numérique de 1,0 et des observations allant jusqu'à 8 mm de profondeur. Les objectifs correspondent à une large gamme d'indices de réfraction du réactif de clarification (ne : de 1,33 à 1,52).
Images fournies avec l'aimable autorisation de Hiroshi Hama, Atsushi Miyawaki, RIKEN Brain Science Institute Laboratory for Cell Function Dynamics

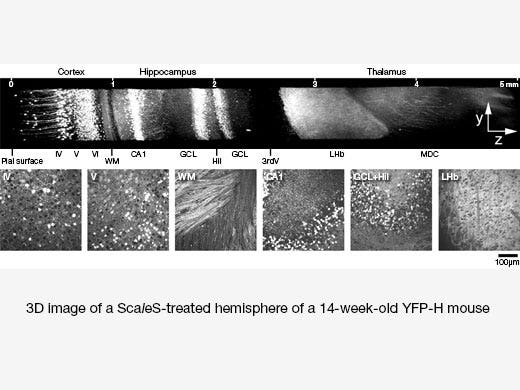

Imagerie cérébrale profonde haute résolution d'un encéphale de souris traité Sca l eS (XLSLPLN25XGMP)
Grâce à une ouverture numérique de 1,0 et une distance frontale de 8 mm, les objectifs permettent d'avoir une imagerie haute résolution profonde avec un indice de réfraction qui coïncide avec celui de nombreux réactifs de clarification (ne: de 1,41 à 1,52).
Image projetée avec une intensité maximale (en haut). Six images XY à différentes positions Z (en bas). WM : white matter [matière blanche] ; GCL : granule cell layer [couche de cellules granulaires], Hil : hilus, LHb : lateral habenular nucleus [noyau de l'habenular latéral], MDC : mediodorsal thalamic nucleus [noyau thalamique médiodorsal] Images fournies avec l'aimable autorisation de Hiroshi Hama, Atsushi Miyawaki, RIKEN Brain Science Institute Laboratory for Cell Function Dynamics
\
Référence : Nat Neurosci. 2015 Oct; 18 (10): 1518–29. doi: 10.1038/nn.4107. Epub 2015 Sep 14.
Guide de sélection des objectifs MPE A Line
(mm)
*Indice de champ maximum observable via un oculaire.
Objectifs MPE (imagerie à excitation multiphotonique) pour microscopes inversés
(mm)
*Indice de champ maximum observable via un oculaire.
Maximisation de la résolution en imagerie profonde
Nos objectifs TruResolution maximisent la résolution et le contraste pour la prise d'images 3D profondes dans des échantillons épais. Les objectifs sont équipés d'une bague de correction motorisée qui peut compenser automatiquement et de manière dynamique l'aberration sphérique tout en maintenant la position de mise au point.
Objectifs TruResolutionObjectifs dédiés à la MPE dotés d'une fonction de compensation automatisée de l'aberration sphérique
(mm)
*Indice de champ maximum observable via un oculaire.
Produits connexes
FVMPE-RS
- Résolution et contraste optimisés avec les objectifs TruResolution
- Imagerie haute vitesse avec balayage résonant
- Excitation multiphotonique à infrarouges étendue jusqu'à 1 300 nm
- Option triple balayage pour les multiphotons et stimulation laser en lumière visible
- Haute sensibilité avec revêtement 1600 dans les objectifs 25XMPE et l’unité de balayage
- Alignement automatique 4 axes des faisceaux laser infrarouge
*Image bannière : encéphale de souris YFP-H âgée de 20 semaines traité avec ScaleS
Images fournies avec l'aimable autorisation de Atsushi Miyawaki, RIKEN Brain Science Institute Laboratory for Cell Function Dynamics
