Imagerie Super résolution en temps réel Objectifs A Line et IXplore SpinSR

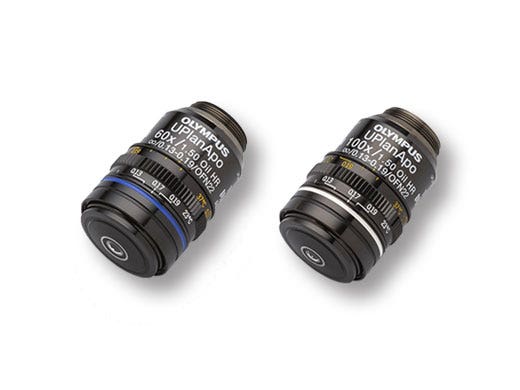

Objectifs de haute résolution pour la Super Résolution
Une grande ouverture numérique (NA) est importante pour les images Super Résolution. Notre technologie exclusive de polissage nous permet de créer les premiers objectifs apochromatiques à plan corrigé au monde avec une NA de 1,5*1. L'association de cet objectif au système IXplore SpinSR améliore la luminosité et la résolution de vos images Super Résolution. Les objectifs sont particulièrement utiles pour visualiser des microstructures en surface.
*1 À partir de nov. 2018, selon la recherche Olympus.
Comparaison d'une image confocale (à gauche) avec une image super résolution capturée par le UPLAPO100XOHR (à droite)
Barre d'échelle : 200 nm
Super Résolution
Résolvez des images confocales jusqu’à une résolution XY de 120 nm à l’aide de la technique confocale et d’Olympus Super Résolution (OSR).
Vert : Alexa488 étiqueté Nup358 qui est localisé à la surface cytoplasmique d'un complexe de pores nucléaires
Rouge : Alexa555 étiqueté Nup62 qui est localisé dans le tampon central du complexe de pores nucléaires
La localisation de Nup358 et Nup62 peut se distinguer par une technique super résolution.
*Complexe de pores nucléaires d’une cellule Hela
Image reproduite avec l’aimable autorisation de : Hidetaka Kosako, Fujii Memorial Institute of Medical Sciences, Tokushima University
Guide de sélection des objectifs de haute résolution
(mm)
*2 Indice de champ maximum observable via un oculaire

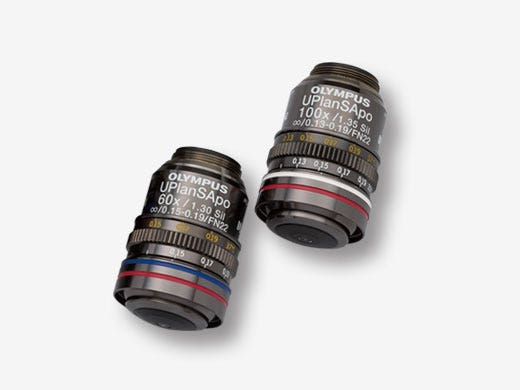

Objectifs à immersion dans du silicone
Les objectifs à immersion dans du silicone sont optimisés pour l'imagerie des cellules et tissus vivants. En faisant correspondre correctement l'indice de réfraction, les images sont plus claires et plus lumineuses, et les observations à intervalles de temps régulier deviennent plus fiables et moins complexes, car l'huile de silicone ne sèche pas à 37°C (98,6°F). Grâce à une grande ouverture numérique et à une grande distance frontale, ces objectifs, lorsqu'ils sont associés à la super résolution Olympus, vous permettent d'observer des microstructures à la surface de l’échantillon, mais aussi en profondeur. Par exemple, la localisation des molécules et des microstructures de cellules de nerfs peuvent être observées avec une haute résolution.
Related Videos
Image reproduite avec l’aimable autorisation de :Yuji Ikegaya, PhD, Laboratory of Chemical Pharmacology, Graduate School of Pharmaceutical Sciences, The University of Tokyo
Observation d'un neurone en 3D à intervalles de temps réguliers
Obtenez des images super résolution en 3D lors d'une prise d'images à intervalles de temps réguliers.
Échantillon : image prise à intervalles de temps réguliers d'un neurone primaire d'une souris marquée par EGFP après une coculture avec un astrocyte pendant 3 semaines Étapes Z 0,2 µm pour 26 tranches.
Guide de sélection des objectifs à immersion dans le silicone
(mm)
*3 Indice de champ maximum observable via un oculaire.
Produits connexes
IXplore SpinSR
- Super résolution, jusqu’à une résolution XY de 120 nm
- Viabilité des cellules prolongée en imagerie confocale à intervalles de temps réguliers en raison d’une phototoxicité et d’un blanchiment réduits
- Basculement en une étape entre les observations champ large, confocales et de super résolution dans le système IXplore SpinSR
- Reconstruction 3D précise grâce aux objectifs d’immersion dans l’huile de silicone d’Olympus
*Image bannière : coloration fluorescente de microtubules (rouge : Alexa 594) et d'actine (vert : Alexa 488 phalloïdine) dans un cône de croissance de cellules NG108.
Image reproduite avec l’aimable autorisation de : Dr Kaoru Katoh, Biomedical Research Institute, National Institute of Advanced Industrial Sciences and Technology
