Systèmes d'éclairage pour microscopes, du fond clair à la fluorescence

Un éclairage constant et contrôlé est la base de tout résultat fiable en microscopie.

Les systèmes d’illumination pour microscopes intègrent la source lumineuse, l’optique et l’électronique de contrôle en une solution unique, fournissant une lumière stable et précise exactement là où elle est nécessaire. Comparés aux lampes halogènes ou à mercure et aux lampes à arc aux halogénures métalliques traditionnelles, les systèmes d’éclairage à LED offrent un démarrage instantané, une durée de vie plus longue et une intensité reproductible, prenant en charge des flux de travail efficaces en fond clair et en fluorescence.

S'appuyant sur une longue tradition d'excellence optique, les systèmes d'éclairage conventionnels et LED d'Evident sont spécialement conçus pour l'imagerie microscopique de recherche, clinique et industrielle. Explorez notre gamme pour trouver la solution d'éclairage adaptée à vos besoins.

Systèmes d’illumination pour microscopes

Sources de lumière à fluorescence

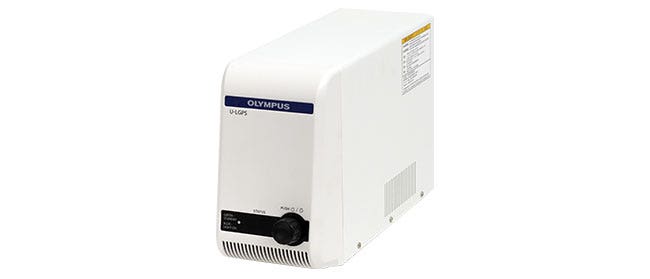

U-LGPS

Une source de lumière à fluorescence haute puissance, conçue pour les flux de travail d’imagerie automatisés et avancés. Combinant les technologies LED et LDP, l’U-LGPS offre une puissance d’excitation accrue pour l’imagerie en direct, les empilements en Z et les balayages étendus, tout en s’intégrant parfaitement aux systèmes de microscopie motorisés.

Éclairage LED et LDP à haute luminosité pour les applications exigeantes
Optimisé pour l’imagerie en direct, les empilements en Z fréquents et l’automatisation
Architecture avec guidage de la lumière pour un positionnement et des performances flexibles

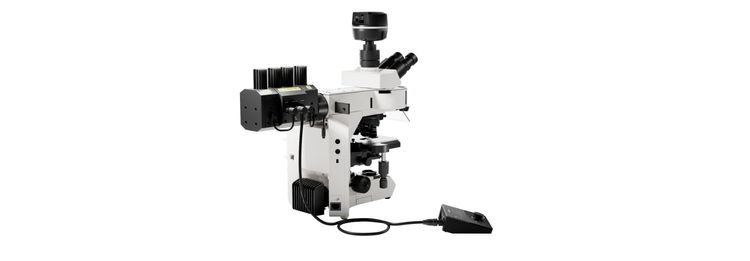

U-FLLED

Source lumineuse à LED compacte à montage direct conçue pour l’imagerie fluorescopique de routine sur microscopes manuels et semi-motorisés. Grâce à son refroidissement passif sans ventilateur et à ses canaux d’excitation modulaires, l’U-FLLED offre un éclairage stable et uniforme pour les échantillons fixés et les flux de travail quotidiens sans augmenter la complexité du système.

Éclairage LED à montage direct pour configurations intégrées au microscope.
Canaux d’excitation modulaires pour fluorochromes courants
Fonctionnement silencieux et sans ventilateur pour l’imagerie fluorescopique de routine

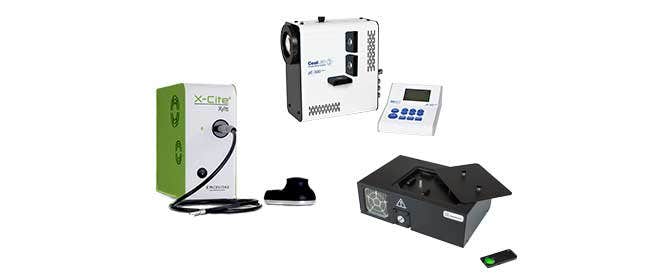

Autres sources lumineuses LED compatibles

Source de lumière de fluorescence

Ces sources lumineuses LED compatibles réduisent les coûts d'exploitation et offrent une durée de vie plus longue ainsi qu'une consommation d'énergie inférieure par rapport aux lampes à mercure ou à halogénures métalliques classiques. Pour améliorer l'efficacité des expériences dans des protocoles expérimentaux plus complexes, vérifiez que toutes les sources lumineuses LED tierces sont compatibles avec le logiciel cellSens.

Réduisez les coûts d'exploitation grâce à une durée de vie supérieure à celle des lampes classiques
Contrôles logiciels pour les protocoles expérimentaux plus complexes

Éclairage de stéréomicroscope

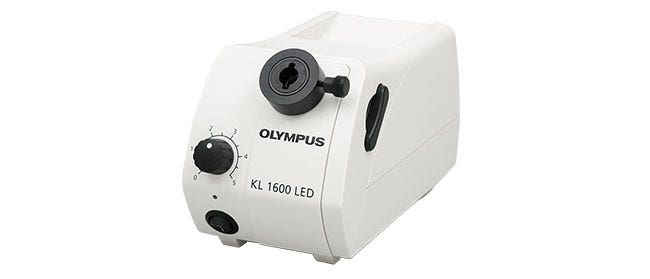

KL 1600 LED

Éclairage de stéréomicroscope

Dotée d’un ventilateur de refroidissement silencieux, cette source de lumière froide à fibre optique pour microscope stéréo offre une luminosité supérieure à celle d’une lampe halogène de 150 W, tout en consommant 80 % moins d’énergie. Elle offre une gradation électronique continue de l’intensité lumineuse entre 0 et 100 %, tout en maintenant une température de couleur stable.

Luminosité supérieure à celle des lampes halogènes de 150 W
Ventilateur de refroidissement très silencieux
Gradation électronique continue de l’intensité lumineuse de zéro à 100 %

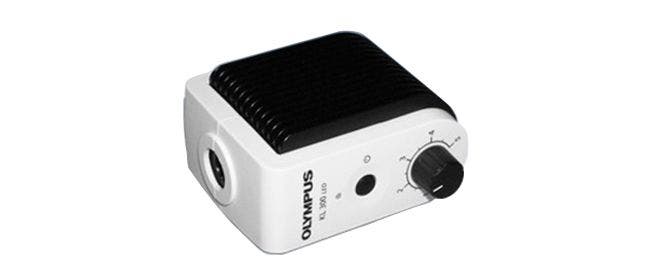

KL 300 LED

Éclairage de stéréomicroscope

Luminosité équivalente à une source de lumière halogène de 30 W
Pas de ventilateur de refroidissement (sans bruit ni vibrations)
Gradation électronique continue de l’intensité lumineuse de zéro à 100 %

Pourquoi choisir les systèmes d'éclairage LED EVIDENT ?

Une imagerie fiable commence par un éclairage que vous pouvez contrôler avec précision.

Les systèmes d’éclairage LED Evident fournissent une lumière stable tout en simplifiant l’utilisation dans les flux de travail de microscopie en recherche, clinique et industrie.

Commutation marche/arrêt instantanée : Prend en charge la synchronisation par déclenchement TTL des caméras, ce qui contribue à réduire la phototoxicité et la photodégradation lors de l'imagerie de cellules vivantes.
Canaux de longueur d'onde contrôlés indépendamment : Fournir une excitation ciblée sans bruit de fond excessif, améliorant le rapport signal/bruit dans les applications de fluorescence.
Efficacité énergétique : Par rapport aux lampes à arc, les systèmes d'éclairage à LED offrent une efficacité énergétique bien supérieure et une durée de vie prolongée, réduisant ainsi les coûts d'exploitation.
Performances constantes et reproductibles : Conçu pour assurer une distribution uniforme du champ avec l'éclairage Köhler et des applications à haute intensité avec des moteurs d'éclairage LED.
Des options économiques et performantes : Alors que l'éclairage laser offre une précision ultra-élevée, les systèmes d'éclairage LED constituent une solution économique pour la microscopie quotidienne.

Questions fréquentes sur les systèmes d'éclairage des microscopes

Qu'est-ce qu'un système d'éclairage en microscopie ?

Un système d'éclairage pour microscope est l'ensemble complet qui délivre une lumière contrôlée au plan de l'échantillon. Il comprend la source lumineuse (telle qu'une LED, une lampe à arc ou une halogène), des optiques de mise en forme du faisceau comme les condenseurs et les diaphragmes, ainsi qu'une interface de contrôle permettant de réguler l'intensité et, dans les systèmes avancés, la longueur d'onde et le contrôle temporel. Le choix d’un système entièrement intégré garantit que tous les composants sont optimisés pour fonctionner ensemble, améliorant ainsi la constance de l’éclairage et répondant aux exigences spécifiques du microscope et de l’application.

Que signifie l’éclairage LED en microscopie ?

L'éclairage LED en microscopie désigne l'utilisation de diodes électroluminescentes comme source de lumière principale au sein d'un système intégré. Contrairement aux lampes à incandescence ou à arc, les LED sont contrôlées électroniquement, offrent une sortie de longueur d'onde définie et atteignent instantanément leur pleine intensité. Elles fournissent des performances constantes et fiables tout au long de durées de vie de plusieurs dizaines de milliers d’heures. Les systèmes d'éclairage LED modernes combinent la source, l'optique, l'électronique de commande et l'interface de contrôle en une solution unifiée adaptée à des applications de microscopie spécifiques.

Quels sont les quatre principaux modes d'éclairage en microscopie ?

Les quatre modes d'éclairage principaux en microscopie optique sont le fond clair, le fond noir, la fluorescence et la lumière polarisée. Le mode « brightfield » utilise la lumière transmise pour l’imagerie générale, tandis que le mode « darkfield » emploie un éclairage oblique afin de mettre en évidence les structures fines et les particules. La fluorescence repose sur des longueurs d'onde d'excitation spécifiques pour visualiser des structures marquées ou autofluorescentes, tandis que la lumière polarisée est utilisée pour les matériaux biréfringents ou cristallins. Chaque mode impose des exigences distinctes à la source lumineuse, notamment en termes d'intensité, de contrôle spectral et d'uniformité.

Quelle est la différence entre l'éclairage et l'illumination en microscopie ?

En microscopie, l'éclairage désigne la lumière ambiante générale, tandis que l'illumination décrit un processus optique précisément conçu. L’illumination contrôle la géométrie, le spectre, l’intensité et l’uniformité de la lumière au niveau de l’échantillon afin d’optimiser la qualité de l’image. Des techniques telles que l’illumination de Köhler utilisent des lentilles et des diaphragmes alignés pour produire des champs de vision uniformes et sans éblouissement. Dans ce contexte, l’illumination désigne un système conçu pour une imagerie précise, et non pas simplement le fait de diriger la lumière sur un échantillon.

Quels sont les différents types de sources lumineuses pour microscope ?

Les sources lumineuses des microscopes varient en fonction de l'application, avec différents types optimisés pour des besoins d'imagerie spécifiques. Pour les microscopes stéréoscopiques, les sources lumineuses courantes comprennent les anneaux lumineux LED, les illuminateurs à col de cygne et les guides de lumière à fibres optiques. Celles-ci fournissent une illumination intense et modulable pour observer les détails de surface de spécimens volumineux et tridimensionnels, sans générer de chaleur excessive.

Pour les microscopes à fluorescence, les sources lumineuses doivent exciter les colorants ou les protéines fluorescents ; un éclairage de haute intensité est donc essentiel. Les types courants incluent les lampes à vapeur de mercure, les lampes aux halogénures métalliques, et de plus en plus, les moteurs d'éclairage LED et les lasers. Ces sources offrent les longueurs d'onde spécifiques nécessaires à l'excitation des fluorophores, tout en minimisant le photoblanchiment et la réaction phototoxique pendant l'imagerie. Chaque type offre différents niveaux de luminosité, de stabilité et de contrôle spectral pour répondre à diverses applications en fluorescence.

Quels sont les avantages des différentes sources lumineuses pour microscope ?

Les différentes sources lumineuses de microscope offrent des avantages distincts en fonction de l’application :

LEDs : Économes en énergie, durables et à faible dégagement de chaleur, elles sont idéales pour la microscopie stéréoscopique et la microscopie à fluorescence. Elles offrent un éclairage stable et sans scintillement ainsi qu'une commande marche/arrêt rapide.
Lampes halogènes : Elles fournissent une lumière vive à large spectre avec un bon rendu des couleurs, couramment utilisées en microscopie à fond clair et stéréoscopique.
Lampes à halogénures métalliques : Elles fournissent une lumière à haute intensité et à large spectre adaptée à l’imagerie par fluorescence. Elles offrent un équilibre entre intensité lumineuse et durée de vie, mais nécessitent un temps de préchauffage.
Lampes à vapeur de mercure : Produisent une lumière intense à des longueurs d’onde spécifiques, idéale pour certaines applications de fluorescence.
Lasers : Offrent une lumière précise et de haute intensité à des longueurs d'onde étroites pour les techniques avancées de fluorescence et de super-résolution.

Chaque source lumineuse soutient différents besoins en microscopie selon la luminosité, le spectre, la durée de vie et le contrôle. Pour plus d'informations sur le choix de la source lumineuse adaptée à vos besoins, consultez notre guide des sources lumineuses.

Systèmes d'éclairage pour microscopes, du fond clair à la fluorescence

Systèmes d’illumination pour microscopes

Sources de lumière à fluorescence

U-LGPS

U-FLLED

Autres sources lumineuses LED compatibles

Éclairage de stéréomicroscope

KL 1600 LED

KL 300 LED

Pourquoi choisir les systèmes d'éclairage LED EVIDENT ?

Questions fréquentes sur les systèmes d'éclairage des microscopes

Ressources sur les sources lumineuses pour microscopes

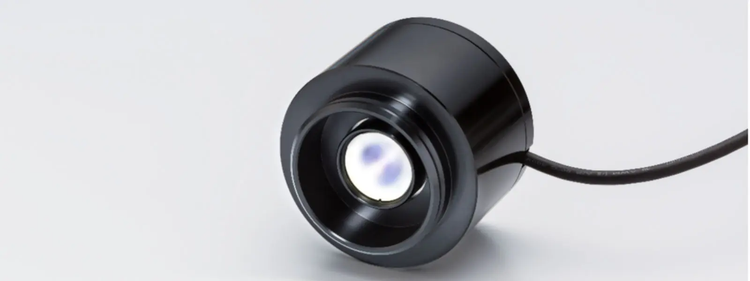

Guide des sources lumineuses LED pour appareils de microscopie

Comment ajuster l'éclairage Köhler en 6 étapes simples

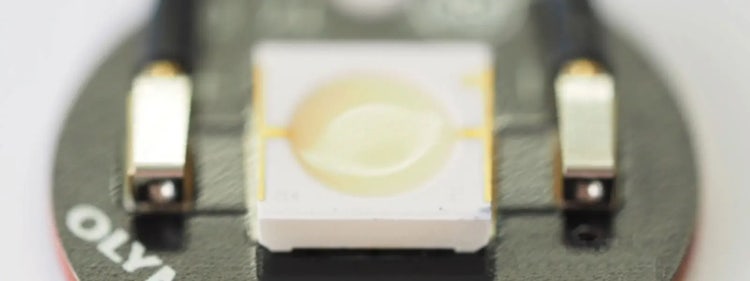

Une idée brillante : développer des composants LED à rendu des couleurs élevé pour les microscopes
