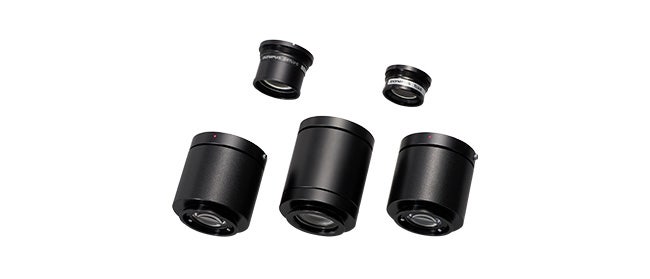

Cinq lentilles de tube sont disponibles pour un grand nombre d’applications.

Tube Lens Comparison Chart

Nom du modèle

U-SWATLU

U-TLU

U-TLUIR

SWTLU-C

TLU-C

Zone de projection (mm)

Φ26,5 mm

Φ22 mm

Φ26.5 mm

Φ22 mm

Interface de montage

Queue-d’aronde circulaire (fixation avec un outil)*

Colspan=3

Filetage : M41 × 0,5 mm

Filetage : M36 × 0,5 mm

Poids

460 g

350 g

94 g

40 g

Position du plan focal

102 mm à partir du plan de référence

Colspan=3

151,3 mm à partir du plan de référence

Grossissement

Longueur focale

180 mm

*La queue-d’aronde s’adapte facilement et directement aux systèmes d’éclairage Evident et aux adaptateurs de caméra Evident.

U-SWATLU

Caractéristiques techniques

Code article international / Code local pour les États-Unis

N2167000 / 3-U840EC

Informations sur le produit précédent

Aucune

Catégorie de produits

Tube simple port avec lentille

Grossissement

Longueur focale

180 mm

Zone de projection (mm)

Φ22 mm

Position du plan focal

102 mm de la surface de montage du téléviseur

Interface de montage

Queue-d’aronde circulaire (fixation avec un outil)*

Poids

350 g

Pays d’origine

Japon

*La queue-d’aronde s’adapte facilement et directement aux systèmes d’éclairage Olympus et aux adaptateurs de caméra Olympus.

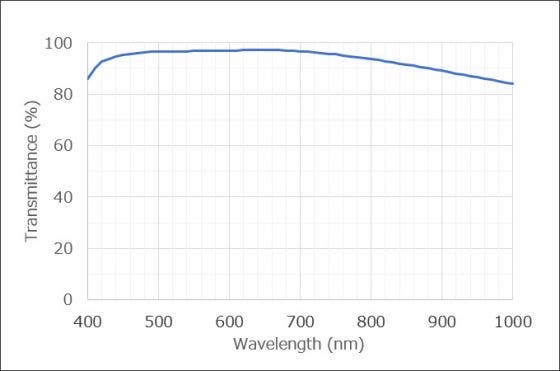

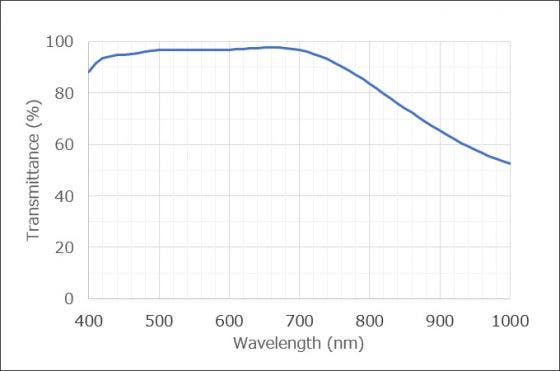

Transmittance/Longueur d’onde

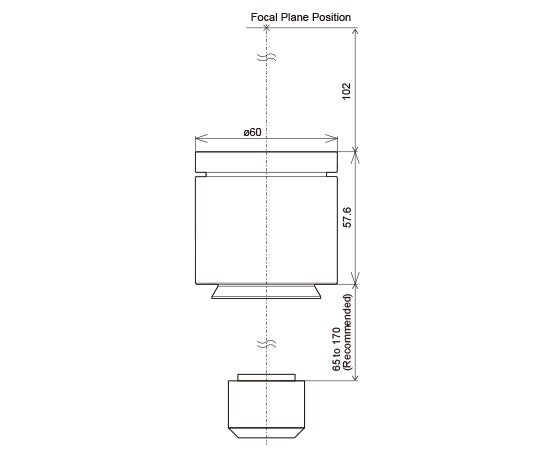

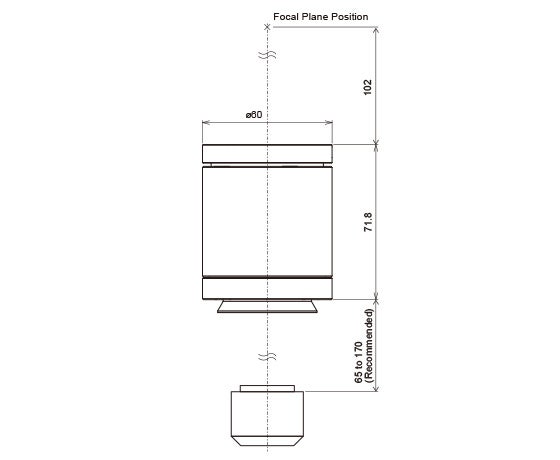

Dimensions

U-TLU

Caractéristiques techniques

Code article international / Code local pour les États-Unis

N2167000 / 3-U840EC

Informations sur le produit précédent

Aucune

Catégorie de produits

Tube simple port avec lentille

Grossissement

Longueur focale

180 mm

Zone de projection (mm)

Φ22 mm

Position du plan focal

102 mm de la surface de montage du téléviseur

Interface de montage

Queue-d’aronde circulaire (fixation avec un outil)*

Poids

350 g

Pays d’origine

Japon

*La queue-d’aronde s’adapte facilement et directement aux systèmes d’éclairage Olympus et aux adaptateurs de caméra Olympus.

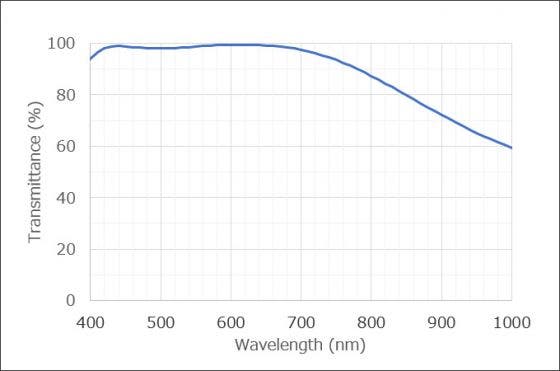

Transmittance/Longueur d’onde

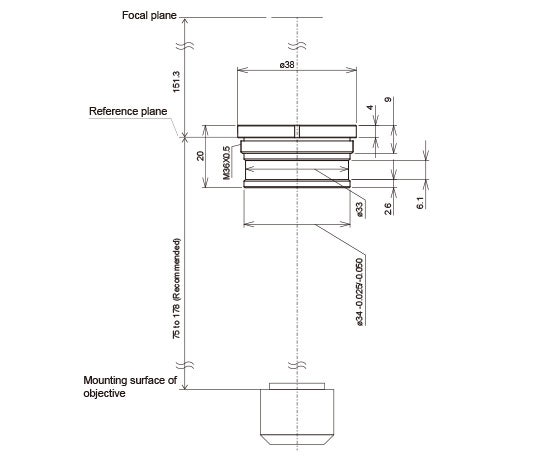

Dimensions

U-TLUIR

Code article international / Code local pour les États-Unis

N2167100 / 3-U840IEC

Informations sur le produit précédent

Aucune

Catégorie de produits

Tube simple port avec lentille

Grossissement

Longueur focale

180 mm

Zone de projection (mm)

Φ22 mm

Position du plan focal

102 mm de la surface de montage du téléviseur

Interface de montage

Queue-d’aronde circulaire (fixation avec un outil)*

Poids

350 g

Pays d’origine

Japon

*La queue-d’aronde s’adapte facilement et directement aux systèmes d’éclairage Olympus et aux adaptateurs de caméra Olympus.

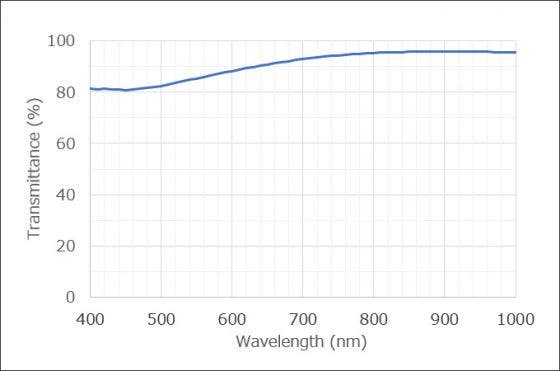

Transmittance/Longueur d’onde

Dimensions

SWTLU-C

Des images extralarges uniformes

Une excellente correction des aberrations

Lorsqu’elle est utilisée avec les objectifs UIS2, la lentille de tube SWTLU-C assure une qualité d’image supérieure avec moins d’aberrations chromatiques et sphériques.

Champ de vision extralarge de 26,5 mm

Collectez plus de données dans chaque image tout en profitant d’images planes et uniformes d’une qualité exceptionnelle dans un champ de vision de 26,5 mm.

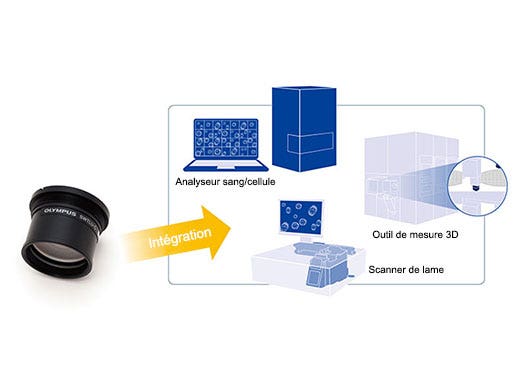

Personnalisez vos composants optiques avec les composants Olympus

Maintenez des images sans distorsion lorsque vous insérez d’autres composants optiques entre les objectifs UIS2 et la lentille de tube.

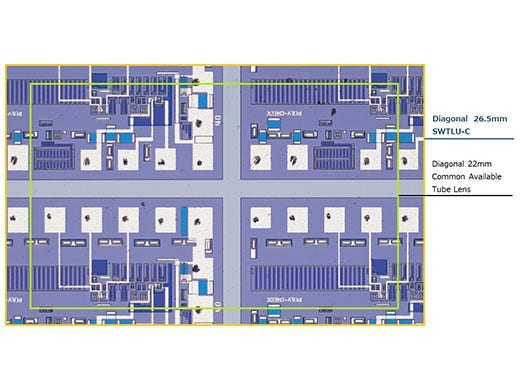

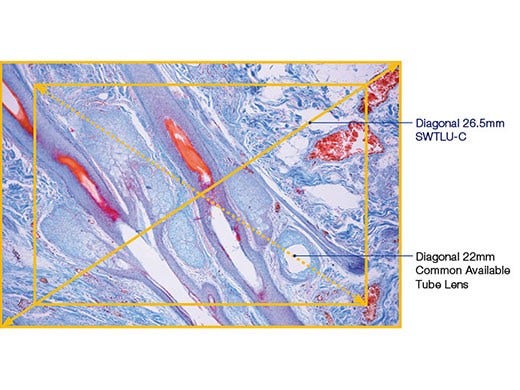

Une lentille tube courante (22 mm) comparée

au modèle SWTLU-C (26,5 mm)

Facile à mettre en place

Pièce de fixation universelle

Monter la lentille de tube (SWTLU-C) à l’aide d’un filetage M41 × 0,5 standard.

Lentille de tube f180

Cette lentille de tube a été conçue pour être associée aux objectifs Olympus. Elle possède une longueur focale de 180 mm et une conception sans compensation où les aberrations dans l’objectif et la lentille de tube sont totalement corrigées.
