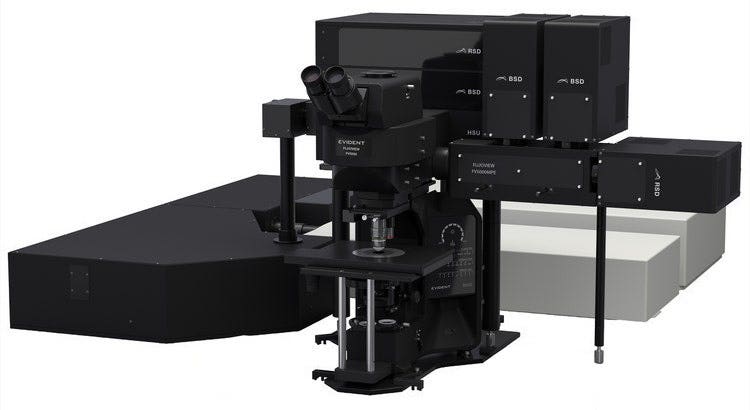

Microscope à balayage laser multiphotonique FLUOVIEW FV5000MPE

Bénéficiez d’une clarté exceptionnelle bien au-delà de la surface grâce au microscope à balayage laser multiphotonique FLUOVIEW™ FV5000MPE. Alliant l’optique de pointe d’Evident à un balayage à grande vitesse et à une détection à haut rendement photonique, le FV5000MPE est conçu pour une imagerie précise et homogène des tissus profonds ainsi que pour l’observation de cellules vivantes.

Les détecteurs SilVIR™ révolutionnaires permettent un comptage sensible des photons pour l’acquisition de données quantitatives, tandis que les scanners résonants 2K et galvo 8K capturent en temps réel des processus biologiques rapides et dynamiques. Des voies d’excitation optimisées et une compensation de la dispersion maximisent la profondeur de pénétration tout en minimisant les photodommages, préservant ainsi l’intégrité de l’échantillon lors de longues sessions d’imagerie. Lorsqu’elle est configurée pour l’imagerie confocale, la plateforme peut également passer de l’imagerie multiphotonique en profondeur à l’imagerie à super-résolution grâce au détecteur SilVIR-RAY™.

Conçu pour offrir stabilité et précision, le FV5000MPE prend en charge la recherche en sciences de la vie, allant des études in vivo à long terme aux reconstructions 3D haute résolution, rendant ainsi l’imagerie en profondeur plus facile, plus rapide et plus reproductible que jamais.

  • Product Availability: ce produit remplace les systèmes FV4000MPE, FVMPE-RS et les modèles antérieurs de la série FV.
  • Product Status: À usage exclusif de la recherche. Ne doit pas être utilisé dans le cadre de procédures de diagnostic.

Microscope à balayage laser multiphotonique FLUOVIEW FV5000MPE

Four-channel multiphoton dataset of cleared mouse intestine.

Imagerie volumétrique résonante 2K x 2K. Un rapport signal/bruit élevé avec le détecteur SilVIR permet d'obtenir des résultats de haute qualité avec un moyennage minimal. Ensemble de données multiphotoniques à quatre canaux d’intestin de souris clarifié (RapiClear 1.52), acquis avec une excitation simultanée à trois longueurs d’onde à 850, 920 et 1040 nm. Cyan : SHG du collagène (excitation à 850 nm ; collecté à 410–455 nm). Vert : Vaisseaux sanguins, Alexa Fluor 488 (920 nm ; 495–540 nm). Magenta : Noyaux, SYTOX Orange (1040 nm ; 575–645 nm). Blanche : Vaisseaux lymphatiques, Alexa Fluor 647 anti-LYVE1 (1040 nm ; 660–750 nm). Échantillon fourni par SunJin Lab Co., Taïwan.

Découvertes approfondies et microscopie multiphotonique avancée

Le FV5000MPE permet l’imagerie quantitative en profondeur dans des échantillons épais et diffusants, en combinant des détecteurs SilVIR, la déconvolution TruSight™ et la réduction du bruit TruAI pour un excellent rapport signal/bruit et une clarté exceptionnelle. Objectifs optimisés pour MPE, collier d’auto-correction TruResolution et alignement automatisé du laser IR garantissent une mise au point nette sur l’ensemble du volume d’imagerie.

Le système laser compact à sortie sur fibre offre une solution abordable et facile à déployer pour l’imagerie multiphotonique de routine et une installation rapide. Pour les applications avancées, la configuration laser MPE entièrement accordable offre une grande flexibilité d'excitation et un contrôle précis de la longueur d'onde pour les expériences exigeantes.

L'excitation laser MPE simultanée à une, deux ou trois lignes offre une clarté et une reproductibilité jusqu’à plusieurs millimètres de profondeur.

Des Configurations MPE Compactes aux Configurations Avancées

Imagerie multiphotonique facilitée

Le FV5000MPE répond à certains des principaux défis liés à l’excitation multiphotonique (MPE) — les lasers infrarouges pulsés accordables traditionnels coûteux et les conditions environnementales strictes — grâce à une nouvelle génération de lasers infrarouges à longueur d’onde unique à fibre opti , qui sont économiques, faciles à manipuler et conçus pour mettre la MPE à la portée d’un plus large éventail d’utilisateurs.

Solutions de lasers infrarouges accordables pour les études multiphotoniques avancées

Pour des applications plus avancées, le FV5000MPE prend en charge les derniers lasers infrarouges pulsés accordables pour l’imagerie multiphotonique profonde sur la plage 680–1300 nm. Ces lasers IR fournissent deux lignes laser—l'une accordable et l'autre fixe à 1040/1045 nm—pour une excitation efficace des fluorophores far-red.

Human kidney organoid.

Organoïde rénal humain. Image capturée à l'aide de lasers IR à fibre optique à longueur d'onde unique à 920 nm et 1 064 nm pour une imagerie multiphotonique simultanée à 3 canaux avec un objectif LUPLAPO25XO. Échantillon fourni par : le Dr Robert Turnbull et le Prof. Katja Röper, Département de physiologie, de développement et de neurosciences, Université de Cambridge.

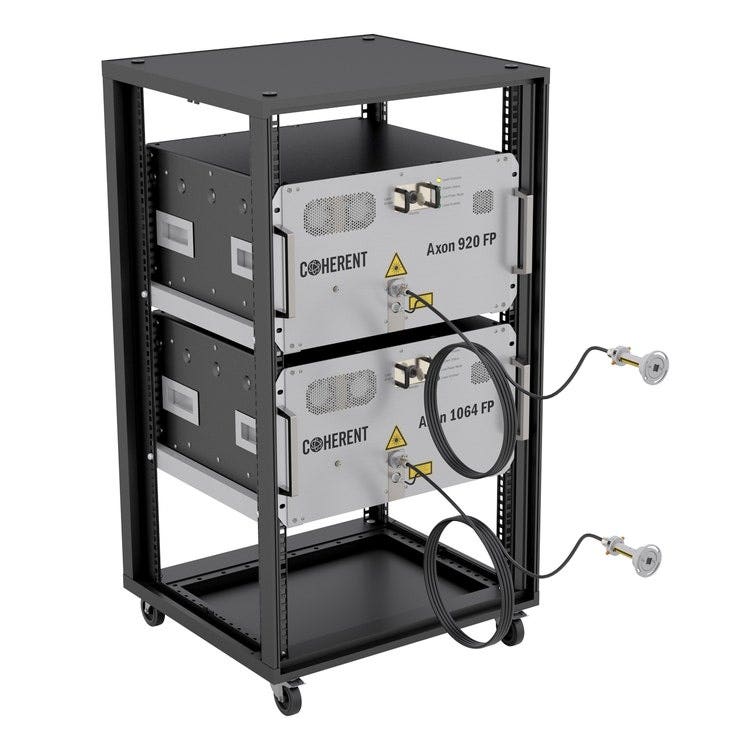

Axon FP lasers at 920 nm and 1064 nm installed in a 19-inch rack.

Lasers Axon FP à 920 nm et 1064 nm installés dans un rack de 19 pouces.

Single-wavelength fiber-pigtailed laser (Axon FP).

Laser à une seule longueur d’onde avec pigtail de fibre optique (Axon FP).

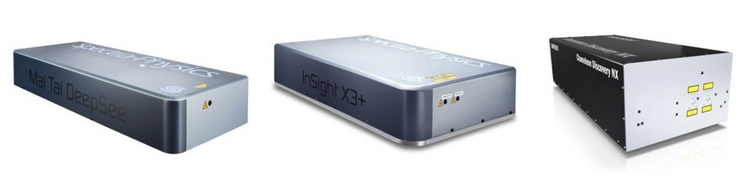

Tunable infrared pulsed lasers for deep multiphoton imaging.

Solutions de lasers infrarouges accordables pour les études multiphotoniques avancées de Spectra-Physics et Coherent

Plus de couleurs et plus d'informations

Capturez plus de couleurs et plus d'informations en une seule image grâce aux fonctions de multiplexage avancées du FV5000MPE. Le FV5000MPE offre une imagerie multicolore simultanée avec jusqu'à six canaux à la fois pour capturer plus d'informations en moins de temps. Tirez le meilleur parti de la haute sensibilité du détecteur SilVIR pour produire rapidement des images exceptionnelles en profondeur.

En savoir plus sur SilVIR

Lire le livre blanc

Human iPSC-derived kidney organoids with membrane-GFP.

Organoïdes rénaux dérivés de cellules iPSC humaines avec GFP membranaire. Image capturée avec des lasers IR à fibre pigtaillée monolongueur d’onde à 920 nm et 1064 nm pour une imagerie multiphotonique 3CH simultanée en mode résonant 2K. Échantillon fourni par : Dr Robert Turnbull et Prof Katja Röper, Département de physiologie, de développement et de neurosciences, University of Cambridge.

Performance Optimisée

Performances et résultats optimisés

Alignement laser automatique

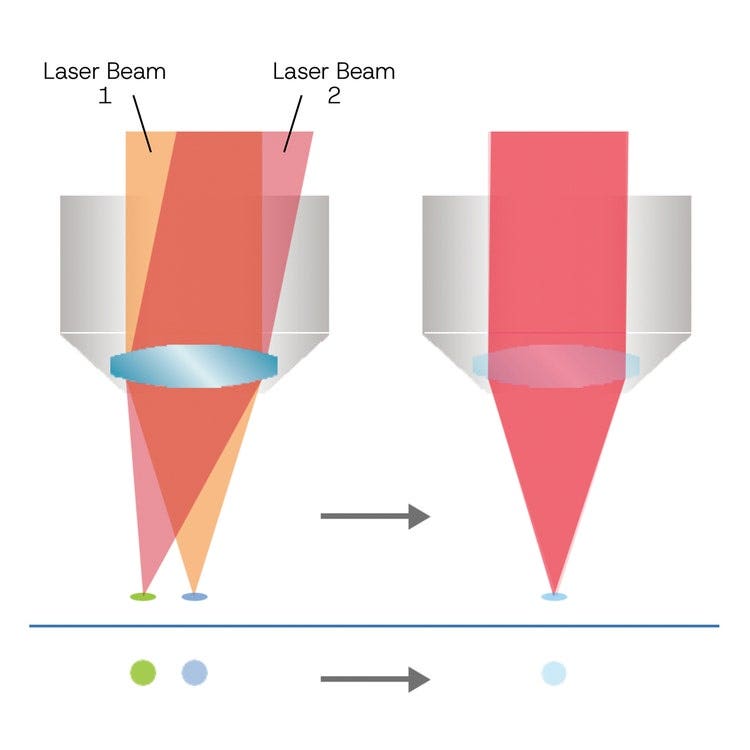

Le système d'alignement laser automatique à quatre axes du FV5000MPE simplifie la maintenance en maintenant le faisceau d'excitation aligné avec précision au sein de l'unité de balayage, même lorsque le réglage de la longueur d'onde, les variations de température ou d'autres facteurs provoquent un déplacement. Le système ajuste la position et l'angle du faisceau afin de maintenir une puissance laser optimale et un enregistrement constant des pixels.

Dans les configurations à double laser, l'alignement automatique préserve également le co-alignement des faisceaux, minimisant ainsi les erreurs de co-enregistrement des canaux pour une imagerie multi-lignes précise. Si nécessaire, les utilisateurs peuvent effectuer des réglages manuels précis directement via l'interface du logiciel.

Auto laser alignment for multiphoton imaging.

À gauche : Décalage de pixels. À droite : Correction du décalage des pixels.

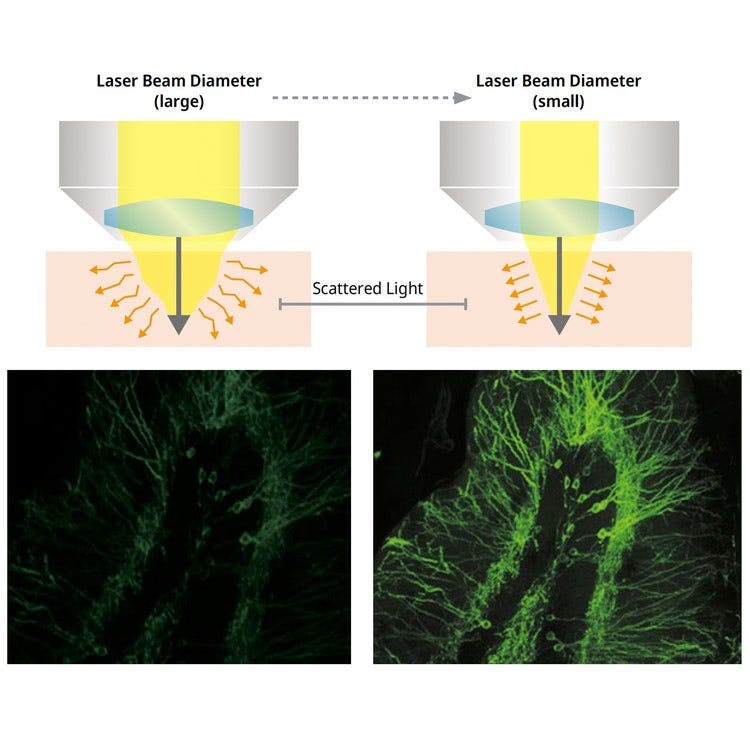

Comparison of a normal image and a Deep Focus image captured using the FLUOVIEW FV5000MPE multiphoton laser scanning microscope.

À gauche : Image normale. À droite : Image en mode de mise au point profonde.

Maximisez le signal grâce au mode de mise au point profonde.

Le mode Deep Focus ajuste le diamètre du faisceau laser en fonction des propriétés de diffusion de l'échantillon. Dans des spécimens in vivo fortement diffusants, le faisceau peut être rétréci afin de permettre à davantage de photons d’excitation de pénétrer plus profondément dans le tissu, ce qui donne des images lumineuses et à haute résolution même à de plus grandes profondeurs.

Objectifs TruResolution™ MPE

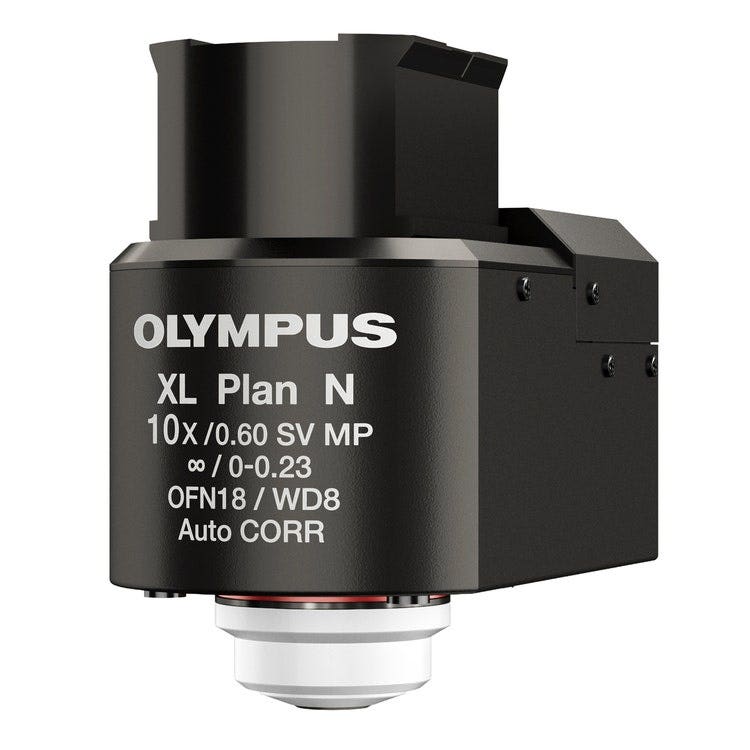

FV30-AC10SV objective lens.

Objectif FV30-AC10SV

Objectif multi-immersion 10x, ouverture numérique 0,6, distance de travail 8 mm

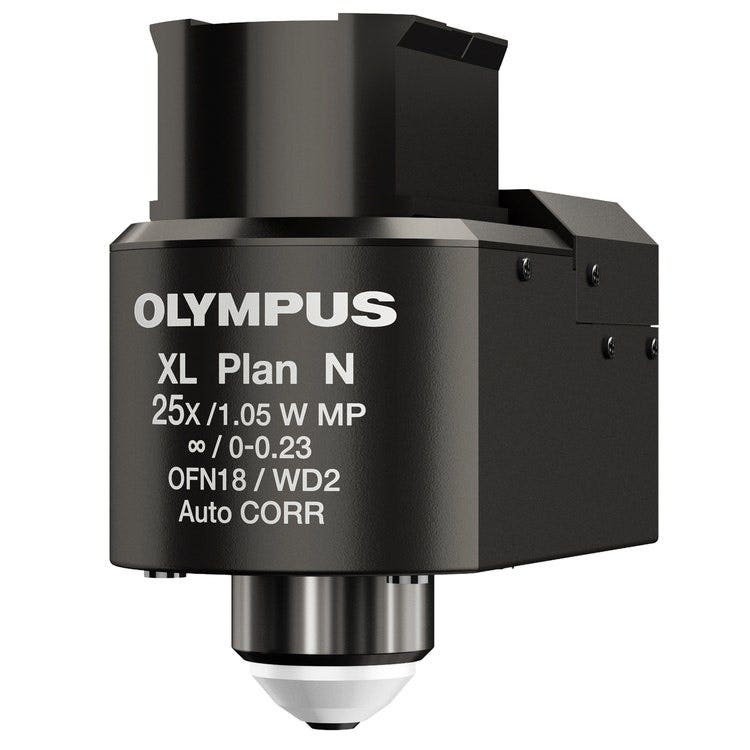

FV30-AC25W objective lens.

Objectif FV30-AC25W

Objectif à immersion dans l'eau 25X, ouverture numérique 1,05, distance de travail 2 mm

Top: With TruResolution. Bottom: Without TruResolution. XZ images of 0.2 μm fluorescent microspheres in scattering gel at various depths acquired using the FV30-AC25W objective lens.

Haut : Avec TruResolution. Bas : Sans TruResolution. Images XZ de microsphères fluorescentes de 0,2 μm dans un Gel diffusant (RI=1,36) à différentes profondeurs acquises à l'aide de l'objectif FV30-AC25W.

Objectifs MPE

Objectifs conçus pour l'imagerie en profondeur

Imagerie plus nette, analyses plus approfondies

Engineered for multiphoton excitation, A Line™ MPE objectives deliver high-precision imaging of biological specimens at depths of up to 8 mm, supporting both in vivo and transparent samples.

Conçus pour l’excitation multiphotonique, les objectifs A Line™ MPE offrent une imagerie haute précision de spécimens biologiques jusqu’à 8 mm de profondeur, compatibles à la fois avec les échantillons in vivo et transparents.

Ces objectifs sont optimisés pour la performance et la polyvalence, offrant :

  • Une sélection diversifiée de modèles pour répondre aux besoins de recherche variés
  • Conceptions optiques combinant une ouverture numérique élevée, une longue distance de travail et un large champ de vision
  • Compatibilité avec de multiples milieux d'immersion et agents de clarification tissulaire
  • Colliers de correction intégrés pour compenser les différences d'indice de réfraction et les variations de la lamelle couvre-objet

Comparer les objectifs MPE

Wide fields of view enable these objectives to efficiently collect scattered fluorescence photons and generate brighter images from deep within specimens.

Les grands champs de vision permettent à ces objectifs de collecter efficacement les photons de fluorescence diffusés et de générer des images plus lumineuses provenant des zones profondes des échantillons.

Dédié

Objectif multiphotonique

Ouverture numérique (NA)
Distance de travail (mm)
Indice d'immersion
XLPLN10XSVMP
0.60
8.0
1.33-1.52
XLPLN25XWMP2
1.05
2.0
1.33
XLPLN25XSVMP2
1.00
4.0
1.33-1.40
XLSLPLN25XSVMP2
0.95
8.0
1.33-1.40
XLSLPLN25XGMP
1.00
8.0
1.41-1.52

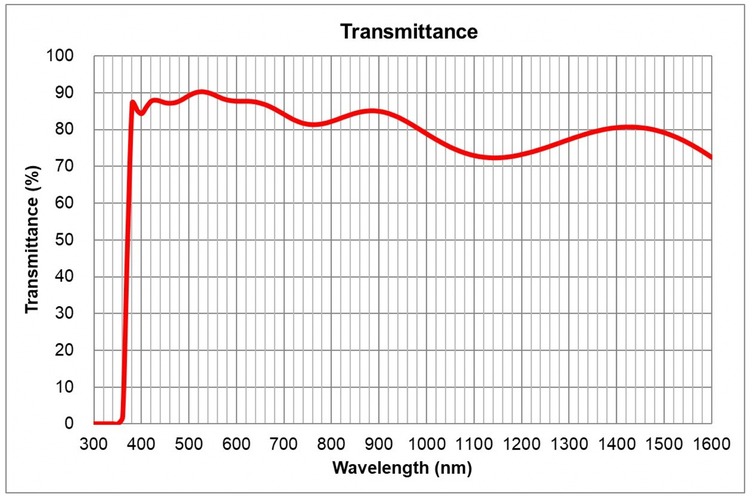

Example of 1600 coating technology with the XLPLN25XWMP2 objective lens.

Exemple de la technologie de revêtement 1600 avec l'objectif XLPLN25XWMP2.

Optiques dotées d'un revêtement IR ultra-performant

Notre revêtement IR innovant (revêtement 1600) pour objectifs multiphotoniques et optiques de balayage améliore encore la qualité d'observation en profondeur.

Imagerie tissulaire fiable

Pour les microscopes droits, notre nouvel objectif à immersion multiple 16X (NA 0,8, distance de travail 3,0 mm) offre un excellent équilibre entre résolution et champ de vision — un choix idéal pour de nombreuses applications d’imagerie tissulaire. Il présente une transmittance élevée de la gamme VIS à la gamme NIR et permet de passer sans difficulté de l’imagerie multiphotonique à l’imagerie confocale, y compris l’imagerie confocale à super-résolution avec SilVIR-RAY dans les configurations compatibles.

XLPLFLN16XW objective lens.

XLPLFLN16XW / Ouverture numérique (NA) 0,8

Distance de travail : 3 mm

Indice d'immersion : 1.33–1.52

Configurations

Imagerie multiphotonique, confocale et à super-résolution sur une seule plateforme

Le FV5000MPE fait partie de la gamme modulaire FV5000, qui prend en charge l’imagerie allant de la dynamique des cellules individuelles aux études des tissus profonds et des petits animaux.

Configurez le système en tant que plateforme multiphotonique dédiée ou combinez l’imagerie multiphotonique et confocale au sein d’une même installation. Grâce au détecteur SilVIR-RAY, la configuration confocale offre une imagerie rapide en super-résolution, permettant ainsi aux chercheurs d’accéder à la fois à l’imagerie multiphotonique en profondeur et à l’observation détaillée en super-résolution sur une même plateforme.

Cette flexibilité permet aux chercheurs de choisir l’approche d’imagerie la mieux adaptée à l’échantillon et à la question biologique sans avoir à passer d’une plateforme de microscopie à l’autre.

De l’imagerie en profondeur à la super-résolution

Combinez les avantages de la profondeur de la microscopie multiphotonique avec l’imagerie confocale à super-résolution SilVIR-RAY sur la même plateforme FV5000. Étudiez les structures situées en profondeur dans les échantillons biologiques grâce à la technologie MPE, puis accédez à des détails spatiaux plus fins grâce à la configuration confocale à super-résolution.

En savoir plus sur l’imagerie confocale à super-résolution SilVIR-RAY

Options de châssis multiples

Selon votre application, vous pouvez choisir entre des châssis de microscope droits, à portique ou inversés.

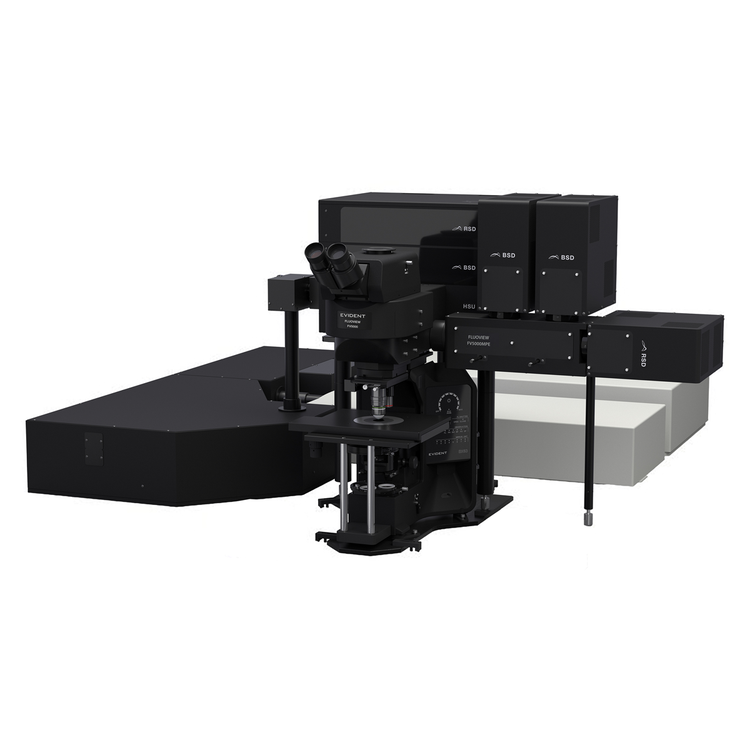

Système de microscope droit

Une grande amplitude de mise au point permet d'accueillir une large gamme d'échantillons, des coupes de tissus aux souris vivantes et autres petits animaux.

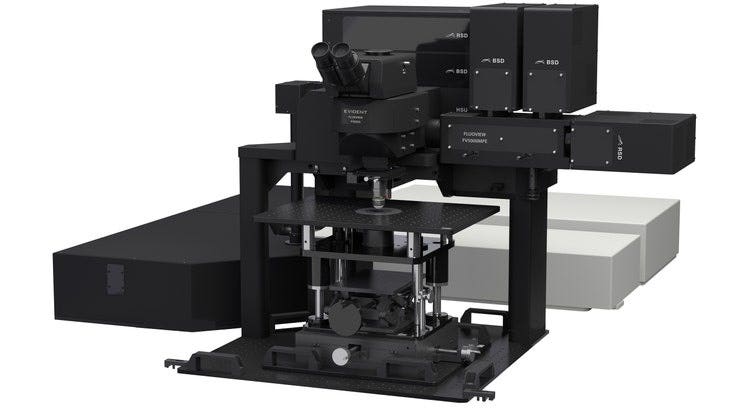

Système de microscope à portique

Le cadre maintient un large espace de travail sous l'objectif, facilitant ainsi le positionnement du matériel expérimental.

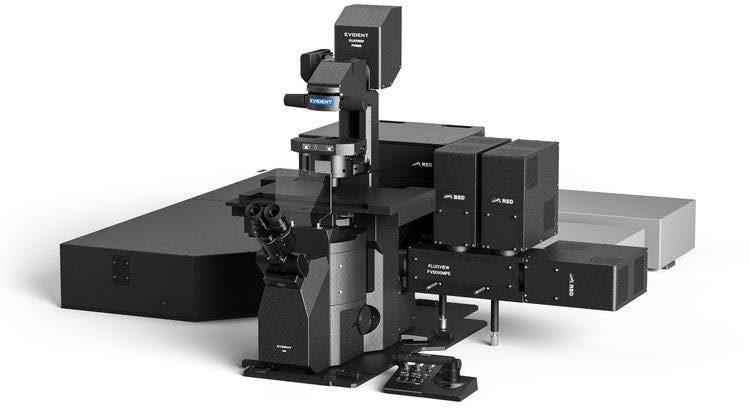

Système de microscope inversé

Ce cadre permet l'observation de cultures 3D et d'amas multicellulaires difficiles à imager à l'aide d'un cadre vertical.

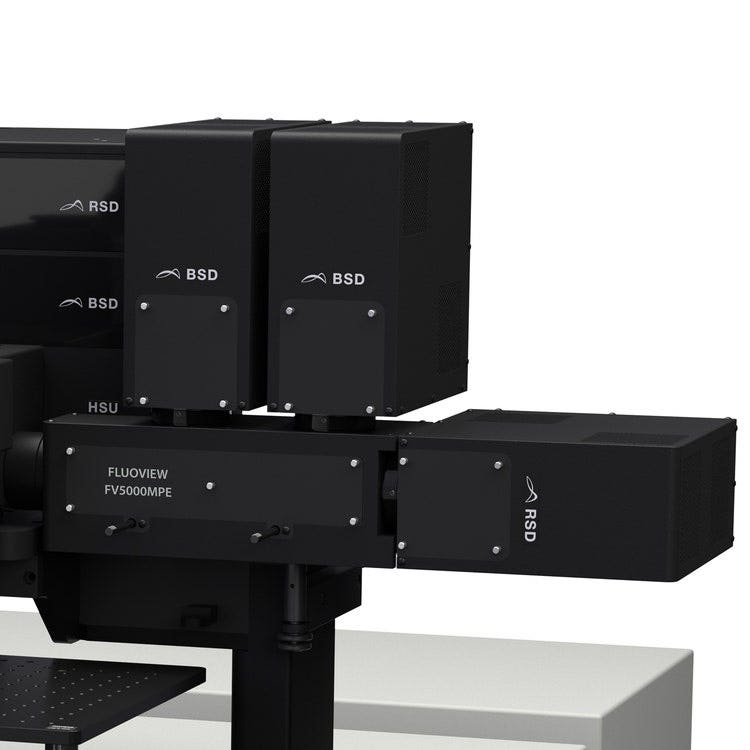

Module de détection non-déscannée (NDD) à six canaux du FLUOVIEW FV5000MPE. Les unités de détection modulaires SilVIR permettent l’imagerie multicolore simultanée et l’acquisition en profondeur des tissus avec une sensibilité exceptionnelle et une plage dynamique inégalée.

Créez votre propre configuration personnalisée

Passez à la vitesse supérieure en matière de personnalisation de votre système en intégrant vos propres composants optiques. Par exemple, vous pouvez ajouter un laser personnalisé à un port disponible pour permettre des techniques avancées telles que l’imagerie à trois photons ou des méthodes d’imagerie spécialisées.

À mesure que vos recherches évoluent, votre système d'imagerie doit évoluer en conséquence. La plateforme FV5000MPE prend en charge des solutions spécialisées* qui étendent les capacités des configurations standard, vous aidant ainsi à vous adapter à de nouvelles applications et exigences expérimentales.

*Non disponible dans certains pays ou régions.

Service

Un support et un service sur lesquels vous pouvez compter

Lorsqu’il s’agit de protéger votre investissement et l’intégrité de votre recherche, vos besoins passent avant tout. Parce que nous assumons la qualité de nos produits, nous nous engageons à fournir un service et un soutien technique rapides qui vous aideront à atteindre vos objectifs.

Disponibles en trois formules pratiques — Maintenance, Protection et Performance Plus — nos plans de service FV5000MPE incluent un support prioritaire pour minimiser les interruptions, un entretien régulier programmé pour maintenir votre équipement en parfait état, des coûts de réparation prévisibles pour éviter les dépenses imprévues, et des solutions directes et efficaces lorsque vous en avez le plus besoin.

Evident service and support for microscopy and imaging solutions

Plans de service disponibles pour le FV5000MPE

Maintenance
Protection
Performance Plus
Assistance à distance prioritaire
✓
✓
✓
Maintenance préventive
✓
✓
✓

Couverture des réparations

(pièces, main-d'œuvre, déplacement)

Rabais de 10 %
✓
✓
Intervention rapide sur site
✓

Caractéristiques techniques

Spécifications FV5000MPE / FV5000MPE-RS

Spécifications FV5000MPE FV5000MPE-RS
Scanner Scanner à galvanomètre 64 × 64 – 8 192 × 8 192 pixels, 0,2 μs/pixel – 1 000 μs/pixel
Scanner résonant - 512 × 512 pixels, 1024 × 1024 pixels, 2048 × 2048 pixels
Nombre de champs 20 (pour les deux types de scanners)
Détecteur spectral pour confocal
(SilVIR-B et SilVIR-R)
Détecteur Détecteur SilVIR (SiPM refroidi, type à large bande ; SilVIR-B / type à décalage vers le rouge ; SilVIR-R)
Nombre maximal de canaux Six canaux
Méthode spectrale VPH, plage de longueurs d'onde détectables : 400–900 nm

Détecteur à super-résolution pour confocal

(SilVIR-RAY)

Détecteur Détecteur SilVIR-RAY (SiPM refroidi en matrice)
Nombre maximal de canaux Quatre canaux1
Résolution spatiale

120 nm en latéral, 300 nm en axial avec l’algorithme TruSight SR2

80 nm en latéral3, 200 nm en axial4avec la déconvolution TruSight

Détecteur sans balayage
(SilVIR-B et SilVIR-R)
Détecteur Détecteur SilVIR (SiPM refroidi, de type large bande ; SilVIR-B / de type décalage vers le rouge ; SilVIR-R)
Nombre maximal de canaux Six canaux
Laser continu (CW) Laser VIS 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm
Laser NIR 685 nm, 730 nm, 785 nm
IR Pulsed Laser Laser accordable

Système à un laser, système à deux lignes laser, système à deux lasers

Longueur d'onde d'excitation : 690-1300 nm

Alignement automatique sur quatre axes, extenseur de faisceau automatique

Laser à fibre optique à longueur d’onde unique 920 nm, 1 064 nm
Image Comptage de photons à plage dynamique élevée (1 G cps), 16 bits

1 Des restrictions de combinaison peuvent s'appliquer. Veuillez contacter votre représentant Evident local pour plus de détails.
2 Valeur de conception basée sur la largeur à mi-hauteur (FWHM) attendue des billes de 23 nm à 488 nm.
3 Largeur à mi-hauteur (FWHM) latérale mesurée de billes de 23 nm à 488 nm.
4 Largeur à mi-hauteur (FWHM) axiale mesurée de billes de 100 nm à 488 nm.
