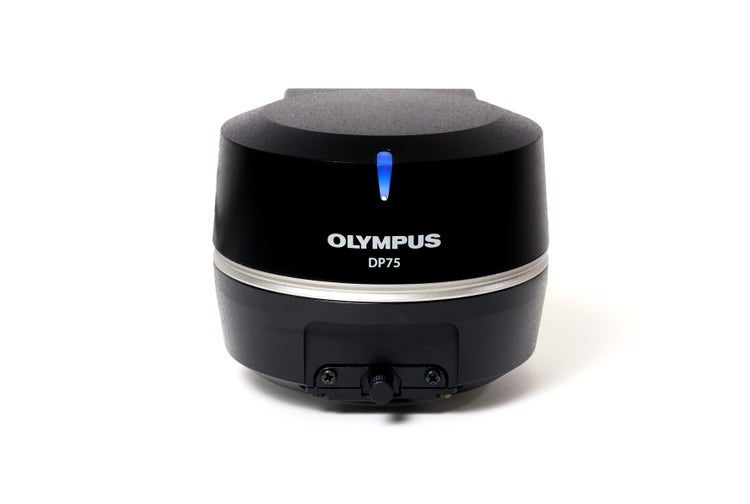

Caméra numérique pour microscope DP75
La caméra numérique pour microscope DP75 fournit des images d'inspection nettes et à faible bruit. Technologie de correction des couleurs multi-axes, filtres couleur LCD et autres applications. Fréquence d'images de 22 ips à une résolution supérieure à 4k et de 60 ips à une résolution Full HD. Le décalage des pixels permet de capturer des images haute résolution même à faible grossissement avec une résolution maximale de 8192 × 6000.
Une caméra.Plusieurs applications.
La caméra numérique DP75 pour microscope est un outil d’imagerie à haute performance et polyvalent qui facilite l’acquisition d’images en fond clair et de fluorescence à haute résolution avec une même caméra. En simplifiant votre processus d’imagerie microscopique, cette caméra vous permet de vous concentrer davantage sur vos tâches.
Pancréas de rat. Marquage : DAPI AF555 Cy5
Côlon. Coloration : HE
Imagerie de fluorescence infrarouge
La caméra DP75 est compatible avec de nombreuses combinaisons de colorations et des longueurs d’onde allant jusqu’à 1000 nm grâce au filtre coupe-infrarouge (IR) amovible. Cette configuration vous permet, par exemple, de vérifier l’état de votre échantillon avec votre microscope à grand champ standard avant de passer du temps sur un microscope confocal pour finaliser votre imagerie.
Ptk2. Marquage : Cy7
Des capacités d’analyse qualitative
Approfondissez vos résultats avec les capacités d’analyse avancées de la caméra.
- Grâce à son mode linéaire, la caméra DP75 vous permet d’évaluer l’intensité relative des signaux fluorescents sur une image, de sorte que vous pouvez comparer de manière quantitative leurs intensités.
- En outre, la caméra vous permet de facilement superposer des images de fluorescence et en fond clair avec une précision au pixel près étant donné que vous utilisez le même capteur pour les deux méthodes d’observation. Vous pouvez ainsi localiser avec précision les signaux fluorescents et identifier plus facilement les structures morphologiques de votre échantillon qui sont associées à ces signaux.
Image reproduite avec l’aimable autorisation du Dr Hiroyuki Nakajima, National Cerebral and Cardiovascular Center
Une détection intelligente de la méthode d’observation
La fonctionnalité de détection de scène basée sur l’intelligence artificielle (IA) reconnaît automatiquement cinq méthodes d’observation (fond clair, fluorescence, contraste de phase, contraste interférentiel différentiel et lumière polarisée), ce qui permet à quiconque d’acquérir facilement des images de haute qualité après avoir reçu une formation de base.
Technologies appliquées
Une haute fréquence d’images
Pour l’imagerie d’échantillons vivants, il est essentiel de pouvoir compter sur une haute fréquence d’images pour assurer l’efficacité de l’imagerie et capter la dynamique des échantillons. Avec une fréquence d’images de 22 images par seconde (ips) en 4K et de 60 ips en pleine HD, cette caméra permet d’afficher les images en cours d’acquisition avec un défilement rapide et une grande fluidité pour un cadrage facile et une observation en temps réel agréable.
Cliché du haut, à droite : Sans déplacement de pixels /
Cliché du bas, à droite : Avec déplacement de pixels
Une imagerie à haute résolution et à grand champ de vision
Grâce à son grand champ de vision, la caméra vous permet de trouver rapidement vos zones cibles, ce qui rend vos recherches plus efficaces. La caméra DP75 vous permet également d’acquérir des images en haute résolution, même à faible grossissement, avec à une résolution maximale de 8192 × 6000 en modes de déplacement de pixels.

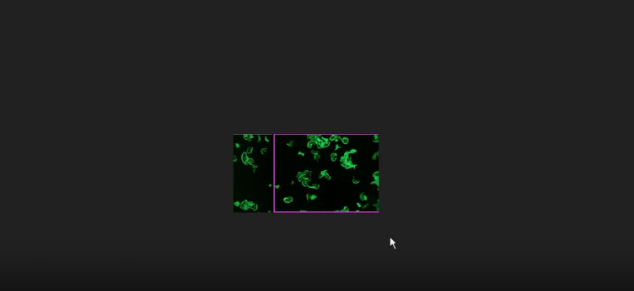

Des capacités d’alignement de multiples images (MIA)
La fonction d’alignement de multiples images (MIA) simplifie la création d’images couvrant de grandes régions puisqu’il suffit de déplacer manuellement la platine XY sans recourir à une motorisation. En outre, le navigateur de position intégré permet de vous assurer de toujours connaître votre position sur l’échantillon pendant vos tâches d’imagerie de fluorescence et en fond clair.

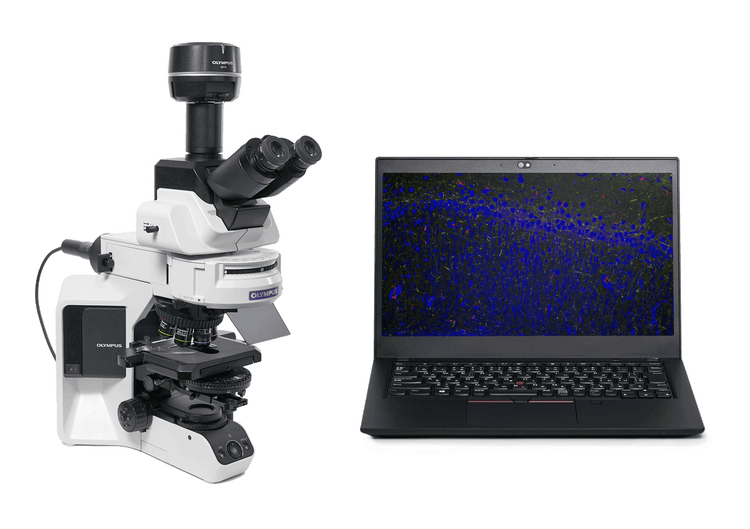

Des mises à niveau flexibles
Dotée d’un port USB 3.1 de 2e génération, la caméra DP75 est compatible avec la plupart des ordinateurs, ce qui vous permet de facilement mettre à niveau votre système actuel.
Caractéristiques techniques
Système de refroidissement : dispositif à effet Peltier (refroidissement actif)
- 1.1 inch 12.37 megapixel color CMOS image sensor, global shutter
4096 x 3000 (mode 3CMOS)
4096 x 3000 (1x1)
3840 x 2160 (1x1) [par rognage]
2048 x 1500 (2x2)
2048 x 1500 (1x1)
1920 x 1080 (1x1)
Région d’intérêt
(équivalent à une sensibilité ISO 100/200/400/800/1600/3200)
- 2 × 2
Ajustement : ± 2,0 IL ; pas : 1/3 IL
Temps : de 28 μs à 120 s
22 ips max. à 2048 × 1500 (2 × 2)
44 ips max. à 2048 × 1500 (1 × 1)
60 ips max. à 1920 × 1080 (1 × 1, pleine HD)
4096 × 3000 (mode 3CMOS) : environ 2 s
4096 x 3000 (1x1) ： environ 1,2 s
2048 x 1500 (2x2) ： environ 1,0 s
2048 x 1500 (1x1) ： environ 0,4 s
1920 x 1080 (1x1) ： environ 0,4 s
Entrée : de 400 à 650 nm
Sortie : de 400 à 1000 nm
(compatibilité avec la microscopie de fluorescence et à fond clair)*3*4
(scènes prises en charge : fond clair, fluorescence, contraste de phase, contraste interférentiel différentiel et lumière polarisée)*4
DP2-TWAIN, version 10.5 ou autre version ultérieure
Windows 11 Pro (64 bits)
RAM : 8 Go minimum (16 Go ou plus recommandés)
Interface PC : USB 3.1 2e gén. (type A) [pas de carte dédiée requise] *5
- Camera interface cable: Approx. 2.7 m
- AC adaptor: 107 (W) x 47 (D) x 30 (H) mm / Approx .0.3 kg
- Controller: 384（W）×308（D）×100（H）mm
*1 La fréquence d’images peut diminuer en fonction de l’état de votre ordinateur, de la résolution de votre moniteur ou du logiciel.
*2 Le moniteur doit être conforme aux exigences d’Adobe RVB.
*3 La licence de l’option « Manual Process » est requise pour le logiciel cellSens Standard.
*4 Non disponible avec le logiciel cellSens Entry ou DP2TWAIN.
*5 Compatible avec les ports USB 3.1 Gén. 1 (5 Go/s), mais la fréquence d’images est moindre.
List of compatible PCs for DP75
* These were tested using cellSens software.
✔: Available, -: indicates that the operation in combination with PC is not confirmed yet.
TestedPC
Colspan=4
Result
Colspan=8
Desktop
Rowspan=2
Laptop
Rowspan=3
*1: DP73 and DP80 do not support the Kernel DMA Protection function of Windows10 and Windows11.
When using DP73 or DP80 on Windows10 and Windows11, disable Kernel DMA Protection in [BIOS Settings] on your PC before use.
Kernel DMA Protection (The procedure to check the status of Kernel DMA Protection is included.)
https://docs.microsoft.com/en-us/windows/security/information-protection/kernel-dma-protection-for-thunderbolt
How to disable Kernel DMA Protection (When using HP EliteDesk 800 G6 TWR, the setting procedure differs depending on the manufacturer and model. For other PCs, please contact respective manufacturer.)
- Start the system.
- Press the [ESC] key or the [F10] key immediately after starting the system. Startup Menu appears. (If you press the [F10] key, the [BIOS settings] window appears. Go to Step ４.)
- Press [BIOS Setup] (F10).
- Select [System Options] in [Advanced].
- Uncheck the [DMA protection] checkbox.
- Press the [F10] key to save the settings and exit the system. When "Save Changes？" appears, select "Yes".
* All brand names and product names are registered trademarks of their respective companies.
* The results described above do not provide any guarantees on the operation.
* When using the above notebook PC in combination with DP75, USB Type A to C conversion adapter compatible with USB3.1 Gen2 is required.
