SZX-AR1
Le système de microscope AR1 permet de superposer du texte et des images numériques sur le champ d’observation du microscope, ce qui facilite le suivi des instructions, la lecture de remarques et même le visionnement de vidéos sans quitter les oculaires des yeux. Le module AR1 fonctionne avec les stéréomicroscopes Olympus de la série SZX, les transformant en outils de réalité augmentée qui améliorent la rapidité et l’efficacité de vos tâches de fabrication et de formation effectuées au microscope.
Vue d’ensemble

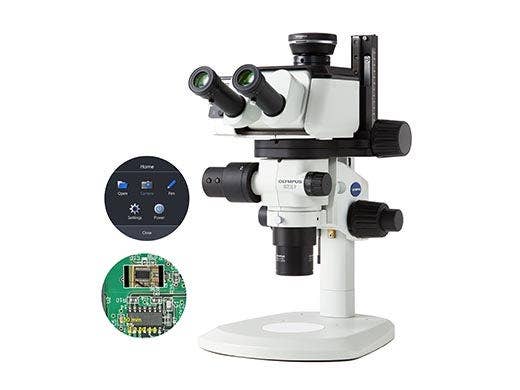

SZX-AR1 : système de microscope à réalité augmentée
Simplification de tâches complexes de fabrication effectuées à l’aide d’un microscope
Le système de microscope AR1 permet de superposer du texte et des images numériques sur le champ d’observation du microscope, ce qui facilite le suivi des instructions, la lecture de remarques et même le visionnement de vidéos sans quitter les oculaires des yeux.
Le module AR1 fonctionne avec les stéréomicroscopes Olympus de la série SZX, les transformant en outils de réalité augmentée qui améliorent la rapidité et l’efficacité de vos tâches de fabrication et de formation effectuées au microscope.
Des processus de fabrication d’appareils médicaux plus rapides et plus efficaces

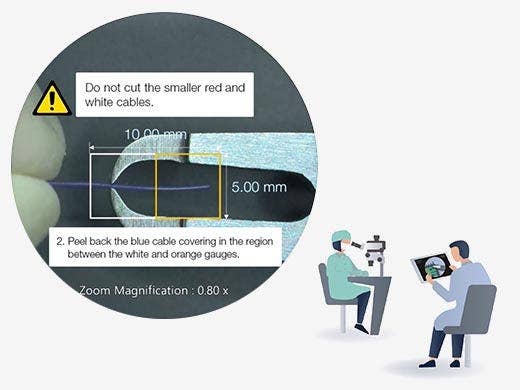

Réduisez le risque d’erreurs humaines
Lors de tâches de fabrication complexes, le module de microscope AR1 permet aux assembleurs d’effectuer moins d’erreurs grâce à la possibilité de projeter des éléments utiles dans le champ d’observation du microscope, notamment ce qui suit :
- Images
- Vidéos
- Réticule numérique
- Jauge de mesure liée au niveau de zoom
- Remarques
Cette technologie de projection permet de réduire les risques d’erreurs de mémorisation et permet à l’opérateur d’être plus à l’aise pendant qu’il travaille, car il peut rester concentré sur sa tâche au lieu de devoir constamment lever les yeux.

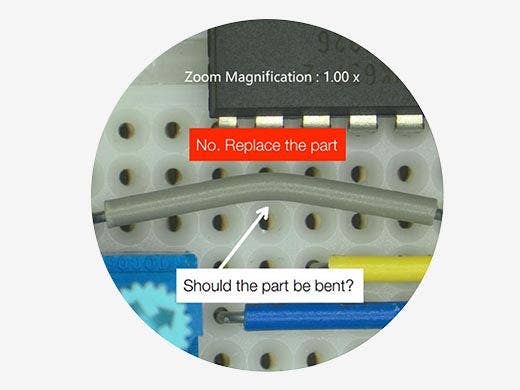

Assurez le bon fonctionnement de votre ligne de production
Le logiciel AR1, simple d’utilisation, permet aux ingénieurs de production de configurer rapidement le programme que l’opérateur utilisera pendant l’assemblage, ce qui rend le système facile à prendre en main et à intégrer dans votre processus de fabrication.
- Un logiciel de collaboration tiers, comme Microsoft Teams, peut être utilisé pour permettre à un responsable ou à un ingénieur hors site de visualiser le champ d’observation du microscope afin d’apporter des conseils à distance.
- Un responsable hors site peut guider l’assembleur en temps réel pour résoudre rapidement les problèmes.
- Les fonctions d’enregistrement d’images et de vidéos rendent la documentation rapide et simple.
Formez rapidement les nouveaux employés de production
Formation efficace au processus d’assemblage effectuée au microscope
Le système AR1 rend votre formation plus efficace et plus modulable.
- Un instructeur peut enseigner à un nouvel employé chaque étape du processus d’assemblage et montrer à quoi ressemblent les composants lorsqu’ils sont correctement assemblés.
- Un stagiaire peut suivre une formation tout en gardant les yeux sur les oculaires, ce qui lui permet de rester concentré.

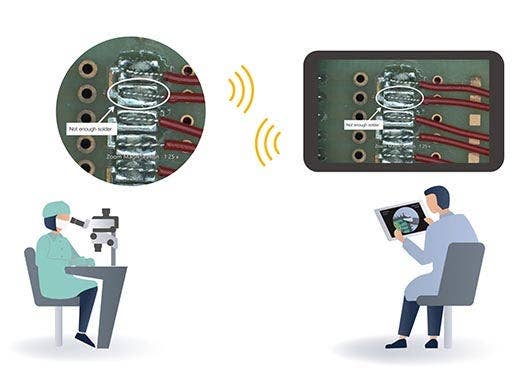

Formation sans déplacement
Lorsque les formateurs sont obligés de se rendre à divers endroits, cela augmente le temps et le coût du processus. Le système AR1 permet d’éliminer les frais de déplacement, et donc de réaliser un gain de temps et d’argent.
- Les formateurs peuvent travailler à distance sans avoir à se déplacer.
- Utilisez des enregistrements vidéo pour former les nouveaux employés plutôt qu’un formateur en présentiel.
Compatible avec les stéréomicroscopes existants

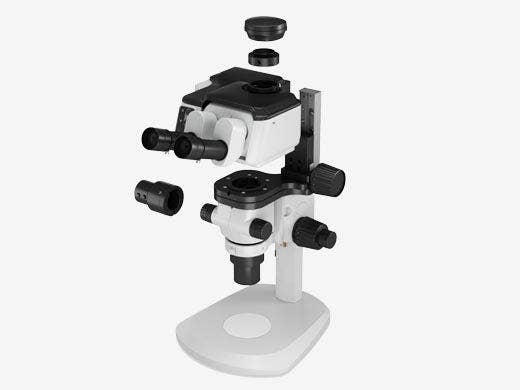

Effort et coût d’intégration minimes
Le système AR1 se fixe facilement à la plupart des stéréomicroscopes SZX. Enlevez la tête trinoculaire inclinable du microscope, et le module SZX-AR1 se monte alors directement sur le système.

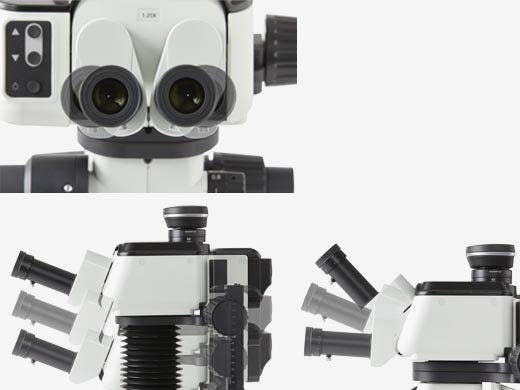

Travail en tout confort
Evident propose une gamme de composants ergonomiques pour les stéréomicroscopes qui vous permettent de travailler confortablement. Lorsque la tête trinoculaire ergonomique et inclinable du module AR1 est associée à un dispositif de réglage de dégagement oculaire extensible d’Evident, vous pouvez maintenir une posture confortable et naturelle.
Caractéristiques principales
Processus efficace de production et de formation effectuées au microscope
Le système de microscope à réalité augmentée AR1 améliore l’efficacité de votre ligne de production et la formation des utilisateurs.
Ligne de production
Formation
Caractéristiques techniques
Matériel
Angle du tube porte-oculaire : de 5 à 45 degrés
Plage de réglage de la distance interpupillaire : de 57 à 80 mm
Équipé d’une poignée de fixation de l’oculaire
Mécanisme de commutation du trajet lumineux : aucun
Grossissement de l’oculaire : 1.25X ; grossissement de la caméra : 1X
Fonctions des boutons sur le panneau avant : réglage de la luminosité de l’image à réalité augmentée (7 niveaux) et
activation/désactivation de l’image à réalité augmentée
Connecteurs d’entrée : HDMI x 1, USB 2.0 (type C) x 1, prise CC x 1
Tension d’alimentation : de 100 à 240 V c.a. (adaptateur secteur)
Consommation électrique maximale : 10 W
Fonctions principales :
(a) Définir le grossissement du zoom (uniquement aux positions de clic)
(b) Déplacer les lames créées sur le logiciel vers l’avant et l’arrière
Connecteur de sortie : USB 2.0, type C
Température ambiante : de 10 °C à 35 °C
Humidité relative : de 20 à 85 %
Fluctuation de la tension d’alimentation : ± 10 %
Degré de pollution : 2 (conformément à la norme CEI 60664-1)
Catégorie d’installation/surtension : II (conformément à la norme CEI 60664-1)
Inclinaison du support : ± 3° maximum
Usage intérieur
Altitude : 2000 mètres max.
Température : de 5 °C à 40 °C
Humidité relative : de 20 à 80 % (31 °C maximum) (sans condensation)
Si la température est supérieure à 31 °C, l’humidité relative de l’environnement de fonctionnement doit être réduite linéairement à 70 % à 34 °C, 60 % à 37 °C et 50 % à 40 °C.
Logiciel
Contrôle de l’exposition : commutation entre mode automatique et manuel
Réglage de la sensibilité ISO : ISO100, 200, 400
Fonction de réglage de la balance des blancs : oui (réglage par simple pression)
Acquisition de captures d’écran
Formats d’enregistrement des fichiers : BMP, JPEG, PNG
Résolution : DP23 : 3088 x 2076
DP28 : 4104 x 2174
L’image de la caméra peut être enregistrée en même temps que l’image à réalité augmentée.
Enregistrement
Formats d’enregistrement des fichiers : mp4, mov ; codec vidéo : H264
Format audio : MP3 ; codec audio : mp3
Résolution : DP23 : 1920 x 1080 (plage d’image de la caméra : 1600 x 1080)
DP28 : 1920 x 1080 (plage d’image de la caméra : 1920 x 1080)
La vidéo ne peut pas être enregistrée en dehors de la plage d’image de la caméra.
L’image de la caméra peut être enregistrée en même temps que l’image à réalité augmentée.
* La durée d’enregistrement est d’environ une heure.
Le logiciel SZX-AR1 peut générer un code QR lié à la procédure.
Le code QR peut être scanné avec un lecteur de code-barres pour afficher la procédure dans le champ d’observation de l’oculaire.
Lecteur de code-barres compatible
La communication COM est disponible.
Il est possible de charger un code QR.
Code-barres de sortie : code QR
Configuration PC requise
- Le PC utilisé avec ce système doit être conforme à la norme CEI/EN60950-1 ou CEI/EN62368-1.
- La configuration requise pour le PC utilisé avec ce système est indiquée ci-dessous. Même si le PC est utilisé dans l’environnement d’exploitation recommandé, cela ne garantit pas que toutes les fonctions pourront être utilisées sur tous les PC disponibles dans le commerce.
Intel® Core™ i5 de 10e génération ou ultérieur (ou équivalent)
(nombre recommandé de cœurs : 4 minimum, fréquence d’horloge : 3,2 GHz)
USB 2.0, type A x1 (pour la connexion à la tête trinoculaire inclinable à réalité augmentée)
USB 2.0, type A x1 (pour le capteur de grossissement du zoom)
USB 3.1, type A x1 (pour une caméra DP23 et DP28)
HDMI x1 (pour la connexion à la tête trinoculaire inclinable RA)
HDMI 1.4 minimum
Connecteur HDMI : type A
