Microscope inversé GX53

Le microscope inversé GX53 se caractérise par une clarté d’image exceptionnelle et une excellente résolution à des grossissements importants. Sa conception modulaire permet d’adapter facilement le microscope à vos besoins, notamment grâce à son logiciel et à ses accessoires comme la tourelle porte-objectifs codée.

Microscope métallurgique inversé GX53

Analyse rapide d’échantillons de matériaux épais et de grande taille

Conçu pour être utilisé dans les industries sidérurgique, automobile et électronique, ainsi que dans d’autres industries manufacturières, le microscope GX53 fournit des images nettes souvent difficiles à produire avec les procédés d’observation de la microscopie classique. Associé au logiciel d’analyse PRECiV, le microscope optimise l’ensemble du processus d’inspection, de l’observation et l’analyse des images jusqu’à la création de rapports.

Analyse rapide d’échantillons de matériaux épais et de grande taille

Des fonctionnalités avancées pour des observations rapides

Observez, mesurez et analysez rapidement des structures métallurgiques.

Outils d’analyse de pointe

1. Modes d’observation combinés permettant la
création d’images exceptionnelles

2. Création rapide d’images panoramiques

3. Création d’images parfaitement mises au point

4. Visualisation nette à la fois des zones
lumineuses et des zones sombres

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/20171016_1_Observation_EN(2)_210.mp4

Optimisé pour les sciences des matériaux

1. Logiciel conçu pour les sciences des
matériaux

2. Analyses métallurgiques conformes aux
normes industrielles

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/20171017_2_Analysis_EN(2)_210.mp4

Interface conviviale

Les utilisateurs de tous niveaux, même débutants, peuvent faire des observations, analyser des résultats et créer des rapports.

1. Récupération facile des réglages du
microscope

2. Des consignes pas à pas pour simplifier
l’exécution d’analyses avancées

3. Génération efficace de rapports

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/20171017_3_Sharing_EN(2)_210.mp4

Technologie d’imagerie de pointe

Nos systèmes optiques et notre technologie d’imagerie de pointe fournissent des images claires et des résultats fiables.

1. Fiabilité des performances optiques :
contrôle de l’aberration du front d’onde

2. Clarté des images :
correction de l’ombrage des images

3. Constance de la température des couleurs :
illumination à DEL blanche d’intensité élevée

4. Précision des mesures :
étalonnage automatique

Technologie d’imagerie de pointe

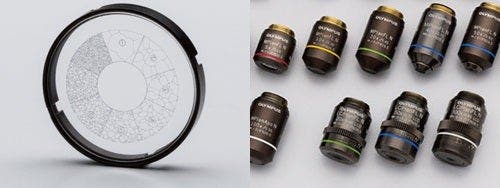

Modulaire

Choisissez les composants adaptés à vos besoins.

1. Déterminez votre propre système : système entièrement personnalisable
avec une variété de composants disponibles en option.

Modulaire

Observation

Outils d’analyse de pointe

Les différents modes d’observation du microscope GX53 fournissent des images claires et nettes qui permettent de détecter avec fiabilité les défauts présents dans les échantillons. Les nouvelles techniques d’illumination et options d’acquisition d’images du logiciel d’analyse PRECiV vous offrent un choix plus large pour analyser vos échantillons et consigner vos résultats.

Grande ouverture numérique élevée combinée à une grande distance de travail

Les objectifs jouent un rôle essentiel dans la performance d’un microscope. Les nouveaux objectifs MXPLFLN ajoutent de la profondeur à la série MPLFLN pour l’imagerie par épi-éclairage en optimisant simultanément l’ouverture numérique et la distance de travail. Des résolutions élevées à des agrandissements de 20X et 50X sont généralement synonymes de distances de travail plus courtes, ce qui oblige à rétracter l’échantillon ou l’objectif pendant l’échange d’objectifs. Dans de nombreux cas, la distance de travail de 3 mm de la série MXPLFLN élimine ce problème, ce qui permet des observations plus rapides avec moins de risque de toucher l’échantillon.

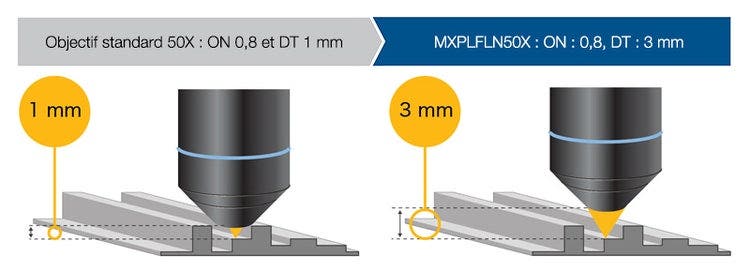

Objectif conventionnel avec une distance de travail de 1 mm/objectif MXPLFN20X (ON de 0,6) avec une distance de travail de 3 mm

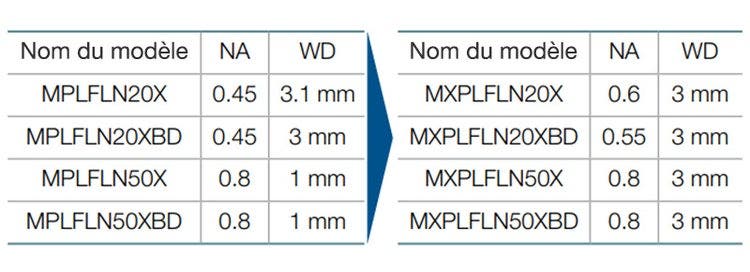

tableau

En savoir plus sur les objectifs MXPLFLN>>

L’invisible devient visible : technologie MIX

En combinant un fond noir avec un autre procédé d’observation, tel qu’un fond clair ou la polarisation, la technologie MIX vous permet d’observer des échantillons difficiles à visualiser avec des microscopes classiques. L’illuminateur circulaire à DEL dispose d’une fonction de noir directionnel où un ou plusieurs quadrants sont illuminés à un moment donné. Il réduit ainsi le halo de l’échantillon pour permettre une meilleure visualisation de la texture de surface.

Section transversale d’une carte de circuit imprimé

Cross-section of a printed circuit board - Brightfield

Fond clair
Les couches du substrat et le trou traversant ne sont pas visualisés.

Cross-section of a printed circuit board - Darkfield

Fond noir
Les traces ne sont pas visualisées.

Cross-section of a printed circuit board - MIX

MIX : fond clair + fond noir
Tous les composants sont clairement représentés.

Acier inoxydable

Stainless steel - Brightfield

Fond clair
La texture n’est pas observable.

Stainless steel - Darkfield

Quadrant fond noir
L’information sur la couleur est éliminée.

Stainless steel - MIX

MIX : quadrant fond clair + fond noir
La couleur et la texture du matériau sont toutes deux visibles.

Création simplifiée d’images panoramiques : MIA instantané

Avec un alignement d’images multiples (MIA), vous pouvez rapidement assembler des images en tournant les molettes XY sur la platine manuelle. La platine motorisée est facultative. Le logiciel PRECiV utilise une reconnaissance des modèles pour générer une image panoramique. Il est donc parfaitement adapté pour observer les conditions de cémentation et de fluage du métal.

Fluage du métal d’un boulon

Adjust the stage position using the XY knob.

Réglage de la position de la platine à l’aide de la molette XY.

using the XY knob.

Metal flow of a bolt

Metal flow of a bolt - The full condition of metal flow can be seen.

L’état complet de l’écoulement du métal peut être observé.

Création d’images parfaitement mises au point : fonction EFI

La fonction d’imagerie à profondeur de champ étendue (EFI) du logiciel PRECiV permet d’acquérir des images d’échantillons dont la hauteur dépasse la profondeur focale. L’EFI empile ces images pour créer une image unique entièrement mise au point de l’échantillon. Même lors de l’analyse de la section transversale d’un échantillon ayant une surface irrégulière, l’EFI crée des images entièrement mises au point.

L’EFI fonctionne avec un axe Z manuel ou motorisé et crée une carte de hauteur afin de visualiser les structures.

Pièces en résine

Adjust the objective’s height with the focusing handle.

Réglage de la hauteur de l’objectif avec la poignée de mise au point.

EFI automatically captures and stacks multiple images to create a single, in-focus image of the sample.

L’EFI capture et empile automatiquement plusieurs images pour créer une image mise au point de l’échantillon.

Fully focused image is created.

Une image entièrement mise au point est créée.

Détecter à la fois les zones lumineuses et des zones sombres avec la fonction HDR

À l’aide du traitement avancé d’images, la fonction de grande plage dynamique (HDR) ajuste les différences de luminosité dans une image pour réduire les reflets. Elle contribue également à accentuer le contraste dans les images à faible contraste. La HDR peut être utilisée pour observer des structures minuscules dans des composants électriques et identifier des joints de grains métalliques.

Plaque en or

Some areas have glare.

Certaines zones présentent des reflets.

Both dark and bright areas are clearly exposed using HDR.

Les zones sombres et lumineuses sont clairement exposées grâce à la fonction HDR.

Revêtement de diffusion en chrome

Low contrast and unclear.

Faible contraste et manque de clarté

Enhanced contrast with HDR.

Amélioration du contraste grâce à la fonction HDR

Applications

Voici quelques exemples de résultats obtenus avec différents procédés d’observation.

Échantillon poli de AlSi (fond clair/fond noir)

Polished sample of AlSi - Brightfield

Fond clair

Polished sample of AlSi - Darkfield

Fond noir

Fond clair : procédé couramment utilisé pour observer la réflexion de la lumière sur un échantillon en l’illuminant directement
Fond noir : observation de la lumière diffusée ou diffractée sur d’un échantillon pour que les imperfections, telles que des rayures ou des défauts, ressortent clairement.

Fonte à graphite sphéroïdal (fond clair/CID)

Spheroidal graphite cast iron - Brightfield

Fond clair

Spheroidal graphite cast iron - DIC

CID

Le contraste interférentiel différentiel (CID) est un mode d’observation dans lequel la hauteur d’un échantillon est visible en relief, similaire à une image en trois dimensions avec un contraste amélioré. Il est particulièrement adapté pour observer des échantillons présentant des différences de hauteur très faibles, comme les structures métallurgiques et les minéraux.

Alliage d’aluminium (fond clair/lumière polarisée)

Aluminum alloy - Brightfield

Fond clair

Aluminum alloy - Polarized light observation

Observation en lumière polarisée

Lumière polarisée : technique qui met en évidence la texture et l’état des cristaux d’un matériau afin d’observer les structures métallurgiques, comme le motif de croissance de cristaux de graphite sur la fonte et les minéraux nodulaires.

Dispositif électrique (fond clair/observation MIX)

Electric device - Brightfield

Fond clair

Electric device - MIX

MIX : fond clair + fond noir

Observation MIX : combine un fond clair et un fond noir pour montrer la couleur et la structure d’un échantillon.
L’image ci-dessus provenant de l’observation MIX reproduit clairement la couleur et la texture du dispositif ainsi que l’état de la couche d’adhésif.

Analyse

Logiciel PRECiV – optimisé pour les sciences des matériaux

Le microscope GX53 et le logiciel PRECiV sont compatibles avec les méthodes d’analyse d’échantillons métallurgiques conformes à différentes normes industrielles. Le logiciel permet de guider l’utilisateur pas à pas, et donc d’effectuer les analyses d’échantillons rapidement.

> En savoir plus sur le logiciel PRECiV

Analyse des particules – fonction Count and Measure (comptage et mesure)

La solution de comptage et de mesure du logiciel applique des méthodes de seuils avancées pour séparer de l’arrière-plan des objets, comme des particules et des rayures. Plus de 50 paramètres de mesure et de classification d’objets sont disponibles, tels des propriétés de forme, de taille, de position et de caractéristiques de pixel.

Unclear grain boundaries

Logiciel conventionnel
Joints de grain mal définis

original image

Microstructure de l’acier attaqué
(image d’origine)

Grain boundaries are clearly detected

PRECiV
Les joints de grains sont clairement détectés

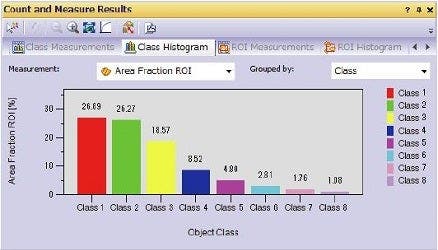

Résultats de classification des grains

Résultats de classification des grains

Dimensionnement granulaire dans une microstructure

Mesurez la taille des grains et analysez la microstructure de l’aluminium et la structure de cristaux d’acier, comme la ferrite, l’austénite et d’autres métaux.
Compatible avec les normes suivantes : ISO, GOST, ASTM, DIN, JIS, GB/T

Microstructure de grains ferritiques

Grain sizing intercept solution

Fonction Grains Intercept (granulométrie – méthode de mesure par intercepts)

Grain sizing planimetric solution with secondary phase

Solution d’analyse de la granularité par planimétrie avec phase secondaire

Évaluation de la nodularité du graphite

Évaluez la nodularité du graphite et la teneur en graphite dans des échantillons de fonte (nodulaire et vermiculaire). Classez la forme, la distribution et la taille des nœuds de graphite.
Normes prises en charge : ISO, NF, ASTM, KS, JIS, GB/T

Fonte ductile présentant du graphite nodulaire

Cast iron solution

Fonction Cast iron (fonte)

Évaluation de la teneur en inclusions non métalliques dans de l’acier à haut niveau de pureté

Classez des inclusions non métalliques grâce à l’image de la zone la plus contaminée ou de l’inclusion la plus grande trouvée manuellement sur l’échantillon.
Compatible avec les normes suivantes : ISO, EN, ASTM, DIN, JIS, GB/T, UNI

Acier avec inclusions non métalliques

Inclusion worst field solution

Méthode de classement des inclusions d’après la zone d’échantillon la plus contaminée

Comparaison d’images de l’échantillon avec des images de référence

Comparez des images vidéo ou fixes à des images de référence automatiquement mises à l’échelle. Cette méthode inclut des images de référence conformes à diverses normes (des images de référence supplémentaires peuvent être achetées séparément). Plusieurs modes de comparaison sont disponibles, y compris l’affichage par superposition des images en cours d’acquisition et la comparaison des images côte à côte.
Compatible avec les normes suivantes : ISO, EN, ASTM, DIN, SEP

Acier avec inclusions non métalliques

Steel with nonmetallic inclusions

Microstructure avec grains ferritiques

Microstructure with ferritic grains

Caractéristiques techniques des fonctions dédiées aux sciences des matériaux

Fonction :
Compatible avec les normes :
Grain intercept (granulométrie - méthode par intercepts)
ISO 643:2012, JIS G 0551:2013, JIS G 0552:1998, ASTM E112:2013, DIN 50601:1985, GOST 5639:1982, GB/T 6394:2002
Grain planimetric (granulométrie – méthode planimétrique)
ISO 643:2012, JIS G 0551:2013, JIS G 0552:1998, ASTM E112:2013, DIN 50601:1985, GOST 5639:1982, GB/T 6394:2002
Fonte
ISO 945-1: 2010, ISO 16112: 2017, JIS G 5502: 2001, JIS G 5505: 2013, ASTM A247: 16a, ASTM E2567: 16a, NF A04-197: 2004, GB/T 9441: 2009, KS D 4302: 2006
Inclusion par méthode du champ le plus sale
ISO 4967 (méthode A):2013, JIS G 0555 (méthode A): 2003, ASTM E45 (méthode A): 2013, EN 10247 (méthodes P et M): 2007, DIN 50602 (méthode M): 1985, GB/T 10561 (méthode A): 2005, UNI 3244 (méthode M): 1980
Comparaison de graphiques
ISO 643: 1983, ISO 643: 2012, ISO 945: 2008, ASTM E 112: 2004, EN 10247: 2007, DIN 50602: 1985, ISO 4505: 1978, SEP 1572: 1971, SEP 1520: 1998
Épaisseur du revêtement
EN 1071:2002, VDI 3824:2001

Partage

Des inspections simples et efficaces

Utilisez le microscope GX53 et le logiciel PRECiV pour acquérir des images de divers échantillons, effectuer une variété d’analyses et créer des rapports professionnels.

> En savoir plus sur le logiciel PRECiV

Récupération facile de précédents réglages : composants codés

Des fonctions codées intègrent les paramètres matériels du microscope dans le logiciel d’analyse d’images PRECiV. Le procédé d’observation, l’intensité d’illumination et le grossissement peuvent être enregistrés et sauvegardés avec les images associées. Les réglages étant facilement reproduits, n’importe quel opérateur peut effectuer les mêmes contrôles qualité avec une formation minimale.

Different operators use different settings.

Chaque utilisateur emploie des réglages différents.

Retrieve the device settings with OLYMPUS Stream software.

Récupérez les paramètres de l’appareil grâce au logiciel PRECiV.

All operators can use the same settings.

Tous les opérateurs peuvent utiliser les mêmes paramètres.

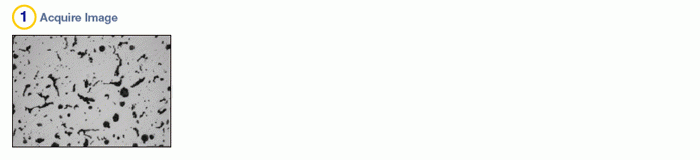

Des consignes pas à pas pour simplifier l’exécution d’analyses avancées

Le logiciel guide les utilisateurs pas à pas tout au long du processus d’inspection, conforme à la norme industrielle qui a été choisie. Les opérateurs peuvent réaliser des analyses avancées en suivant simplement les instructions affichées à l’écran.

Des consignes pas à pas pour simplifier l’exécution d’analyses avancées

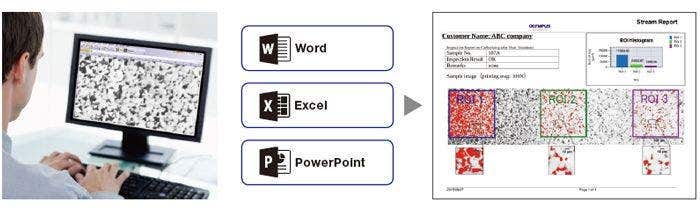

Création efficace de rapports

Créer un rapport peut souvent prendre plus de temps que l’acquisition de l’image et la prise des mesures. Avec son interface intuitive, le logiciel PRECiV simplifie la création répétée de rapports complexes fondés sur des modèles prédéfinis.

Création efficace de rapports
---

Caractéristiques techniques

Système optique
Objectifs UIS2 (correction à l’infini)
Statif de microscope
Illumination en lumière réfléchie
Sélection manuelle entre fond clair et fond noir grâce au miroir

Basculement manuel entre le diaphragme de champ et le diaphragme d’ouverture avec centrage

Source lumineuse : DEL blanche (avec gestionnaire d’intensité lumineuse) /12 V,
lampe halogène de 100W / lampe au mercure de 100 W / source avec guide de lumière

Mode d’observation : fond clair, fond noir, contraste interférientiel différentiel (CID)*1, polariseur simple*1, observation MIX (fond noir dans 4 directions)*2

*1 Pour cette observation exclusivement, un curseur est nécessaire. *2 Nécessité d’utiliser le mode d’observation MIX.
Étalonnage
Positions inversées des ports (haut/bas) à partir des positions d’observation vues par l’oculaire
Port avant de sortie (en option)
Caméra et système DP (image inversée, adaptateur spécial pour caméra pour GX)
Port latéral de sortie (en option)
Caméra, système DP (image droite)
Système électrique
Illumination en lumière réfléchie

Boîtier d’alimentation DEL intégré pour l’illumination en lumière réfléchie

Réglage de l’intensité lumineuse variable-continue

Tension nominale d’entrée 5 V CC, 2,5 A (adaptateur CA 100–240 V, CA 0,4 A, 50 Hz/60 Hz)

Illumination en lumière transmise (requiert un bloc d’alimentation BX3M-PSLED disponible en option)

Réglage de l’intensité lumineuse variable-continue par tension électrique

Tension nominale d’entrée 5 V CC, 2,5 A (adaptateur CA 100–240 V, CA 0,4 A, 50 Hz/60 Hz)

Interface externe (requiert un boîtier de commande BX3M-CBFM disponible en option)

Connecteur d’oculaire codé x 1

Connecteur de glissière MIX (U-MIXR-2) x 1

Connecteur de clavier
de commande (BX3M-HS) x 1

Connecteur de clavier
de commande (U-HSEXP) x 1

Connecteur RS-232C × 1,
connecteur USB 2.0 × 1
Mise au point
Crémaillère et pignon avec galet de guidage
Poignée coaxiale à réglage manuel, grossier et fin ; course de 9 mm (2 mm au-dessus et 7 mm en dessous de la surface de la platine)

Course de la poignée de réglage fin par rotation : 100 μm (échelle min. : 1 μm)
Course de la poignée de réglage grossier par rotation : 7 mm

Avec bague de réglage du couple pour une mise au point grossière

Avec butée de fin de course supérieure pour une mise au point approximative
Tubes porte-oculaires
Champ large (FN 22)
Inversé : binoculaire (U-BI90, U-BI90CT), binoculaire inclinable (U-TBI90)
Tourelle porte-objectifs
Orifices de fond clair : 4 à 7 pièces, type : manuel/encodé, centrage : activé/désactivé

Orifices de fond clair/fond noir : 5 à 6 pièces, type : manuel/encodé, centrage : activé/désactivé
Platine
Platine avec poignée droite pour GX
(course X/Y : 50 x 50 mm, charge max. 5 kg)

Platine avec poignée droite flexible, platine avec poignée gauche courte
(chaque course X/Y : 50 x 50 mm,
charge max. 1 kg)

Platine coulissante (charge max. 1 kg)

Un ensemble de plaques à goutte d’eau et à trous longs
Poids
Environ 25 kg (statif de microscope 20 kg)
Environnement
・Utilisation en intérieur
・Température ambiante :
de 5 à 40 °C (de 45 à 100 °F)
・Humidité relative maximale :
80 % pour des températures de 31 °C (88 °F) maximum (sans condensation)
En cas de température supérieure à 31 °C (88 °F), le taux d’humidité relative diminue linéairement à 70 % à 34 °C (93 °F), à 60 % à 37 °C (99 °F), et à 50 % à 40 °C (104 °F).
・Degré de pollution : 2 (conformément à la norme CEI 60664-1)
・Catégorie d’installation/surtension : II (conformément à la norme CEI 60664-1)
・Fluctuation de la tension d’alimentation : ± 10 %

Ressources

Notes d’application

Vidéos

Ressources produit
