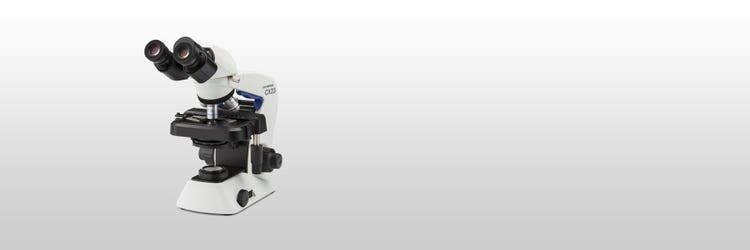

Microscope droit CX23
Le microscope droit CX23 présente un design convivial pour la salle de classe, en plus d’offrir des performances optiques exceptionnelles et des commandes intuitives pour une observation facile. Conçu pour offrir durabilité et fiabilité, le système est équipé de caractéristiques d’ergonomie et de fonctions de sécurité intégrées, permettant aux utilisateurs de profiter d’une expérience de microscopie efficace après une configuration minimale.
Vue d’ensemble
Microscope convivial pour la classe
Conçu pour optimiser les apprentissages en microscopie, le microscope droit CX23 nécessite une configuration minimale.
Conçu pour optimiser les apprentissages en microscopie

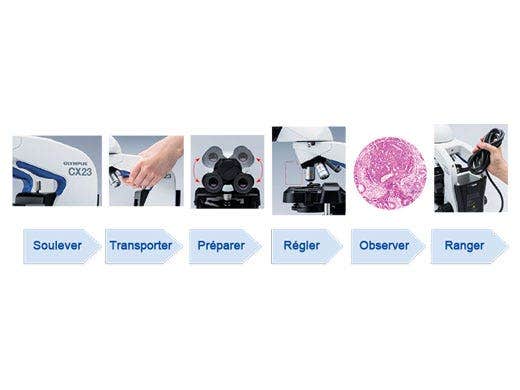

Pensé pour les étudiants, le microscope CX23 est non seulement durable, mais également fiable. Il est facile à transporter en classe grâce aux éléments de design suivants :
- Forme compacte
- Légèreté
- Poignées de transport antidérapantes et ergonomiques
Des dispositifs de protection évitent toute détérioration des oculaires, de la tête d’observation, des objectifs et de la platine pendant le transport ou lors d’une utilisation prolongée et répétée.
Performances optiques remarquables

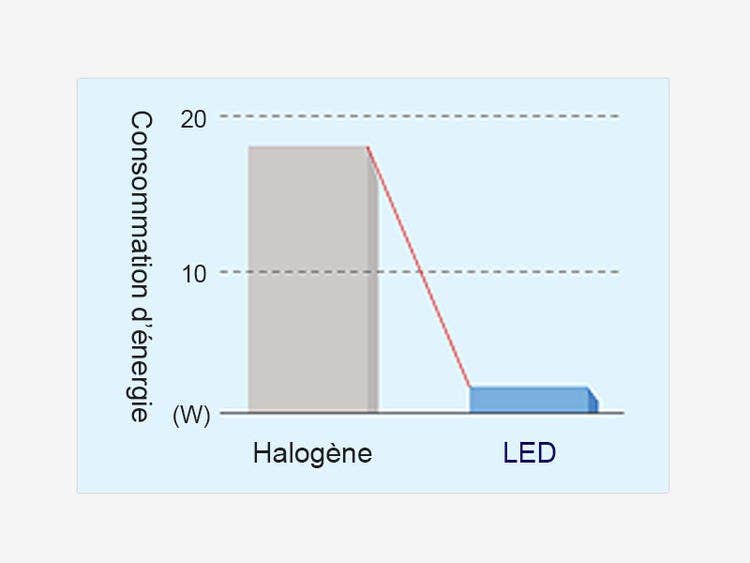

Un éclairage uniforme à DEL avec une température des couleurs constante fournit des couleurs vives pour tous les types d’échantillons. D’un point de vue économique, la lampe à DEL a le double avantage de présenter une longue durée de vie de 20 000 heures et de consommer peu d’énergie.

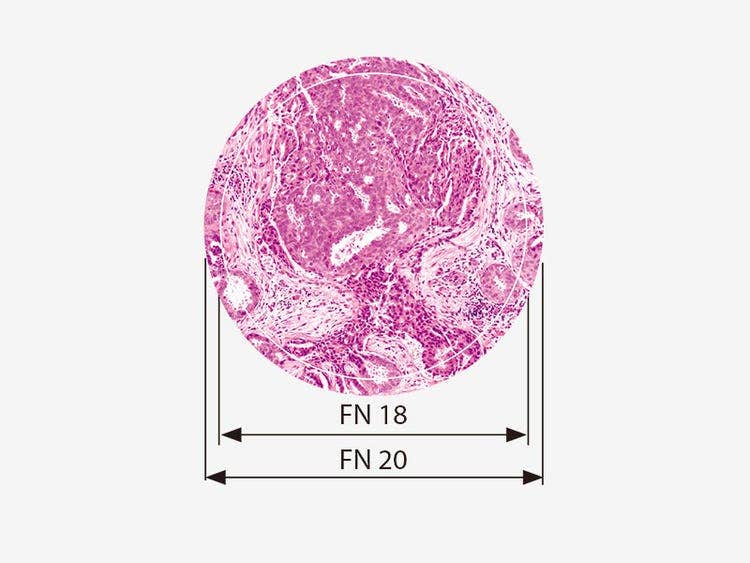

Grâce à un indice de champ (FN) de 20, le microscope CX23 offre un champ de vision plus large. Ses objectifs plans achromatiques spécialement conçus contribuent à assurer la planéité de l’image dans tout le champ de vision.
Technologies appliquées
Facile à transporter

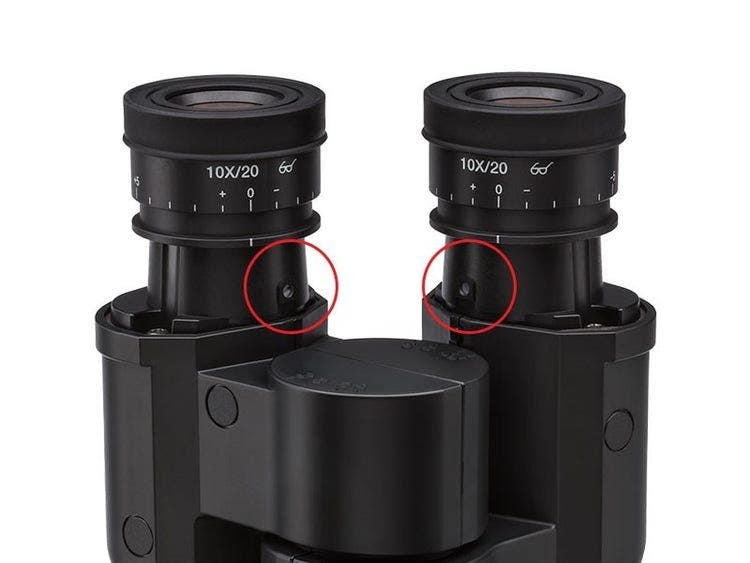

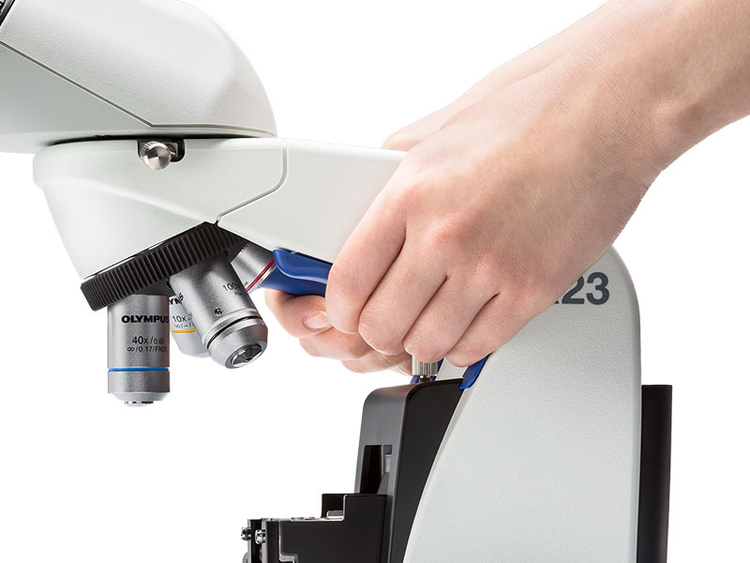

Ayant un poids de 5,9 kg environ, le microscope CX23 est l’un des microscopes les plus légers de sa catégorie*. Les poignées de transport antidérapantes et le statif en forme de V vous permettent de transporter le microscope plus facilement et en toute sécurité. De plus, la tête d’observation et les oculaires sont fixés en place pour éviter tout endommagement ou chute lors du déplacement du microscope.
* En date de septembre 2019, à la connaissance d’Olympus.
Une grande ergonomie d’observation

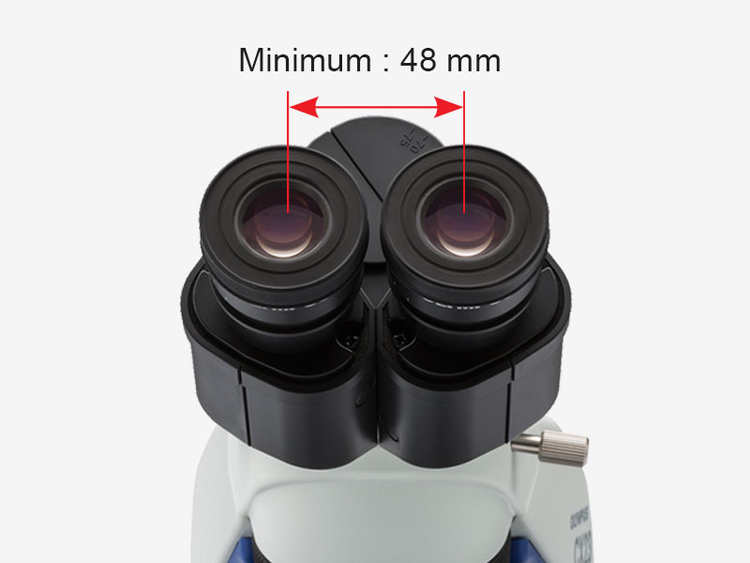

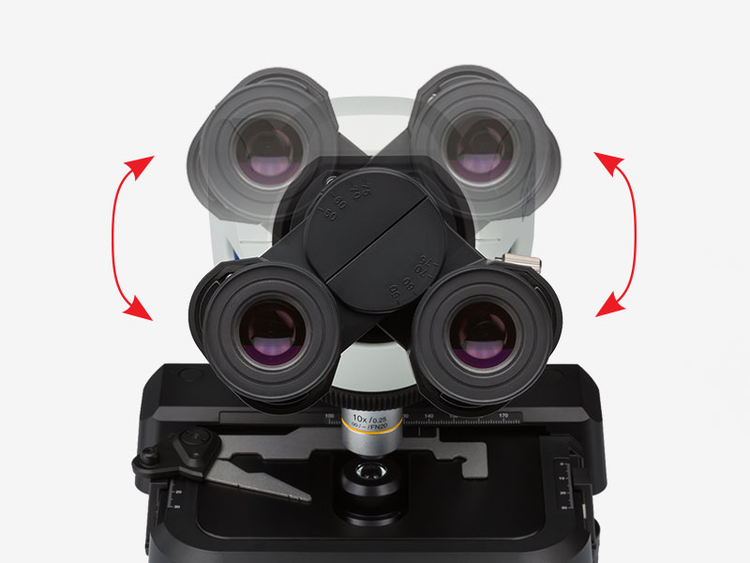

Le microscope CX23 a été conçu pour offrir un grand confort d’observation. Vous pouvez facilement ajuster la distance interpupillaire et la hauteur des oculaires selon vos besoins, et régler les dioptries pour chaque œil afin d’obtenir une mise au point optimale. La broche de verrouillage maintient la tête d’observation en place pendant l’utilisation.
Une manipulation aisée des échantillons
Le microscope CX23 facilite la manipulation des échantillons et les réglages associés grâce à sa conception axée sur les besoins de l’utilisateur :
- La tourelle porte-objectif rotative orientée vers l’intérieur facilite l’accès à la platine, permettant à l’utilisateur de passer rapidement d’un échantillon à l’autre et d’ajouter au besoin de l’huile d’immersion.
- Les objectifs plans achromatiques à grande distance de travail laissent l’espace nécessaire à l’observation d’échantillons et de lames d’épaisseur importante.

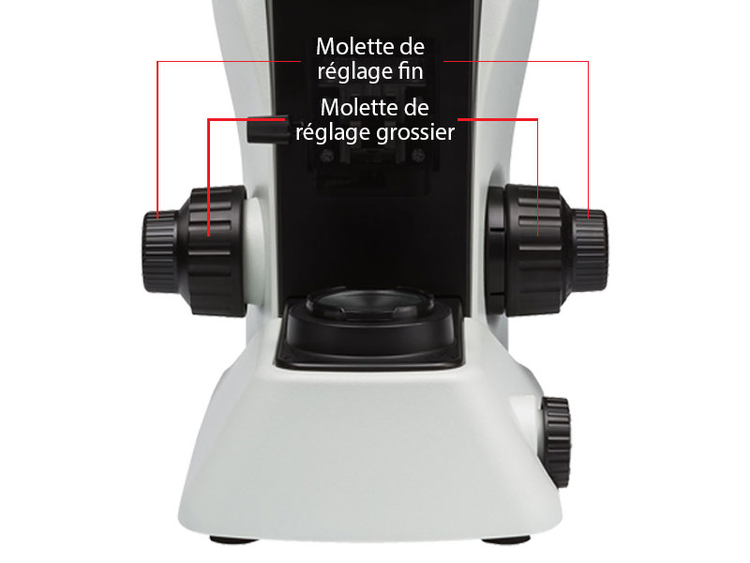

- Les molettes coaxiales, facilement accessibles de chaque côté du microscope, permettent un réglage rapide de la mise au point, qu’elle soit fine ou grossière.
Prévention de toute détérioration du microscope et des échantillons
Afin de préserver l’intégrité du microscope et des échantillons observés, le CX23 est équipé de plusieurs dispositifs de protection :
- La butée de mise au point évite qu’un objectif ne vienne endommager l’échantillon.
- Le dispositif de découplage protège la molette de mise au point grossière et la molette de la platine en cas d’utilisation d’une force excessive.
Rangement facile
Plusieurs caractéristiques pratiques facilitent le rangement de votre microscope CX23 :

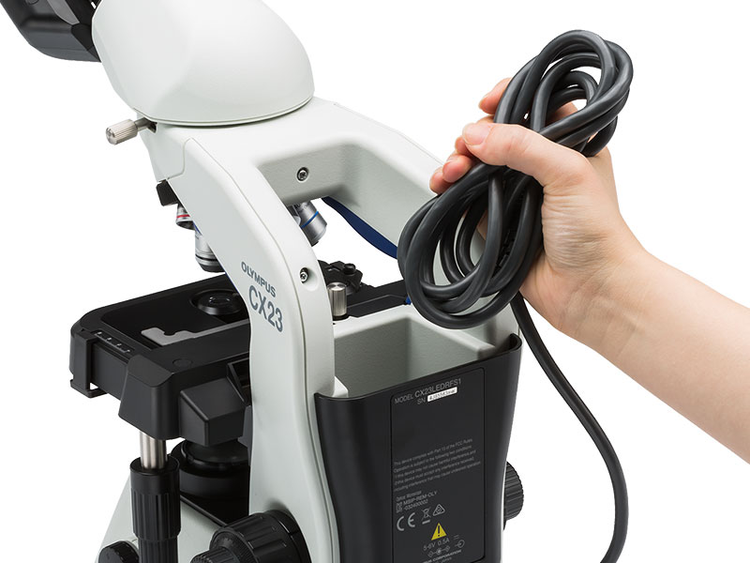

- Un compartiment spécial à l’arrière du microscope permet de ranger le câble d’alimentation et l’adaptateur c.a.

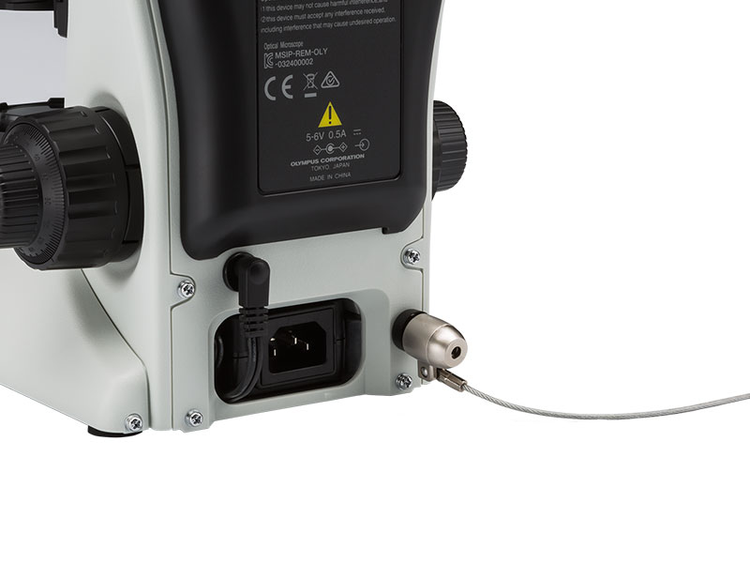

- Un dispositif de sécurité intégré permet d’installer un câble antivol.
Améliorer l’efficacité des apprentissages au moyen d’une caméra numérique
Partagez ce que vous observez sur le microscope CX23 avec votre classe/public à l’aide d’une caméra numérique. La tête d’observation trinoculaire du CX23 peut être équipée d’une caméra numérique, laquelle facilite l’acquisition et l’enregistrement des images.
Formation de base avec illumination de Köhler
Le microscope CX23 peut être équipé d’un diaphragme de champ (CX23-FS). Cela permet d’utiliser et d’enseigner l’illumination de Köhler, et fait ainsi du CX23 un instrument idéal pour la formation de base en microscopie.
Affichage tête haute facilitant la collaboration

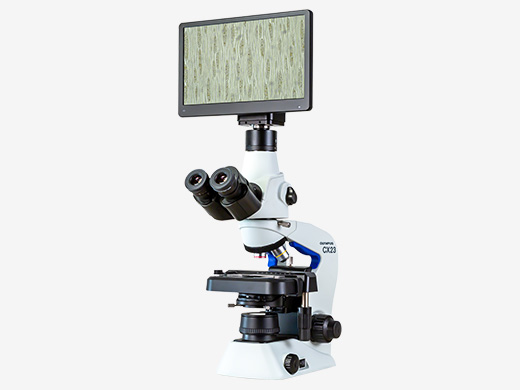

Partagez et affichez facilement des images dans votre salle de classe à l’aide de la caméra numérique EP50 compatible avec les réseaux locaux sans fil. Combinez cette caméra avec nos microscopes pour étudiants de la série CX pour intégrer la technologie numérique à votre salle de classe. L’affichage tête haute permet une visualisation facile dans un contexte de groupe. Tous les membres du groupe peuvent voir le spécimen observé en temps réel sans avoir à regarder à tour de rôle dans les oculaires.
* Il est possible que certains produits d’autres fabricants
ne soient pas disponibles dans certains pays.
Caractéristiques techniques
| Méthode d’observation | Fond clair | ✓ | |
| Fond noir | ✓ | ||
| Illuminateur | Illuminateur à lumière transmise | Lampe à DEL | ✓ |
| Mise au point | Mécanisme de mise au point | Mise au point par la platine | ✓ |
| Course de la molette de réglage grossier | 15 mm | ||
| Caractéristiques | Butée pour le réglage grossier Ajustement du couple de la molette de réglage grossier |
||
| Diaphragme de champ | Binoculaire (option : CX23-FS) | ✓ | |
| Trinoculaire | ✓ | ||
| Tourelle porte-objectifs | Réglage manuel | Standard (4 positions) | ✓ |
| Platine | Manuel | Platines à réglage manuel sur le côté droit |
Intégrées X: 76 mm, Y: 30 mm |
| Condenseur | Réglage manuel | Condenseur Abbe | O.N. 1,25/ / distance de travail – (4X–100X) (intégré) |
| Têtes d’observation | Standard (FN20) | Binoculaire | ✓ |
| Trinoculaire | ✓ | ||
| Angle d’inclinaison de la tête d’observation | 30° | ||
| Sélection du trajet optique de la tête trinoculaire (caméra : observation) | 0%:100%, 100%:0% | ||
| Réglage de la distance interpupillaire | De 48 mm à 75 mm | ||
| Dimensions (L × P × H) | Binoculaire: 198 (L) x 398 (P) x 386 (H) mm, Trinoculaire: 198 (L) x 398 (P) x 430 (H) mm | ||
| Poids | Environ 5,9 kg | ||
