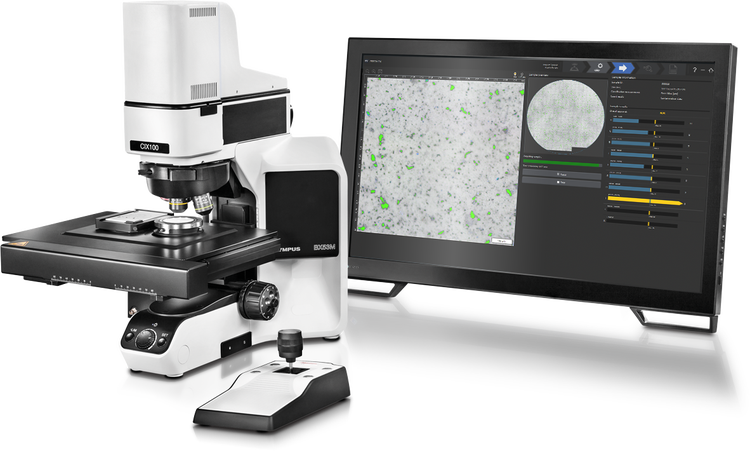

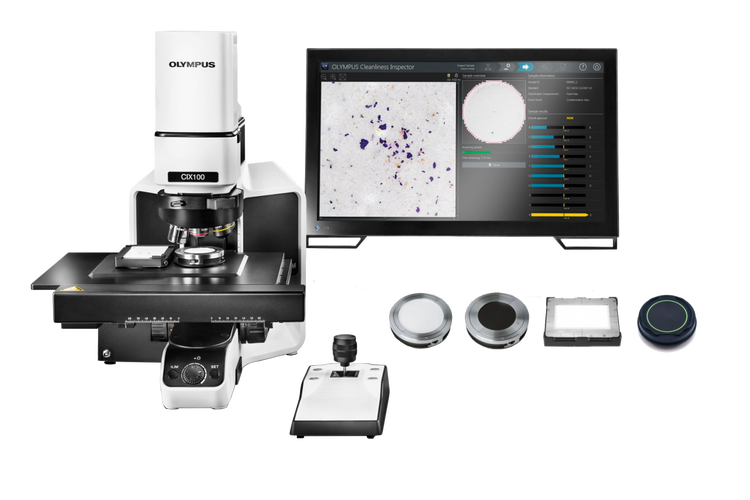

Sistema di ispezione CIX100
Il sistema d'ispezione CIX100 rappresenta una soluzione dedicata pronta all'uso per i produttori che mirano a mantenere standard di massima qualità per la pulizia dei componenti prodotti. Acquisisce, elabora e documenta rapidamente i dati delle ispezioni della pulizia tecnica per essere conforme agli standard aziendali e internazionali. L’intuitivo software di sistema guida attraverso ogni singola fase dell’analisi in modo che anche gli operatori principianti possano acquisire i dati sulla pulizia in maniera rapida e semplice.
CIX100
Panoramica
Il sistema d'ispezione della pulizia tecnica CIX100 rappresenta una soluzione dedicata e all'avanguardia per i produttori che mirano a mantenere degli standard di elevata qualità per la pulizia delle componenti prodotte. Acquisisce, elabora e documenta rapidamente i dati delle ispezioni della pulizia tecnica per essere conforme agli standard aziendali e internazionali. L’intuitivo software di sistema guida attraverso ogni singola fase dell’analisi in modo che anche gli operatori principianti possano acquisire i dati sulla pulizia in maniera rapida e semplice.
Sistema d'ispezione CIX100: Semplificazione della pulizia tecnica
La pulizia delle componenti, delle parti e dei fluidi è un aspetto fondamentale per il processo produttivo. Il rispetto di elevati standard per il conteggio, l'analisi e la classificazione di contaminanti, spesso di dimensioni nell’ordine dei micron, e di particelle estranee è importante per:
- Sviluppo
- Manifattura
- Produzione
- Controllo qualità del prodotto finale

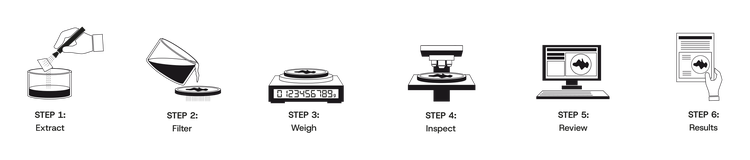

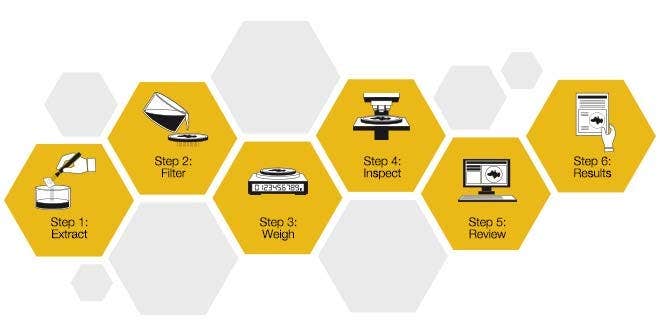

Ispezione della pulizia per il processo standard: preparazione (fasi 1–3) e analisi (fasi 4–6). 1° fase: estrazione, 2° fase: filtrazione, 3° fase: pesatura, 4° fase: ispezione, 5° fase: verifica, 6° fase: risultati.
Le direttive nazionali e internazionali descrivono i metodi e i requisiti normativi per determinare la contaminazione da particelle delle componenti di macchinari in quanto queste influenzano negativamente la durata della loro vita utile. Le norme applicate attualmente necessitano informazioni sulla natura della contaminazione, come ad esempio: il numero di particelle, la distribuzione dimensionale delle particelle e le caratteristiche delle particelle.
Il sistema di ispezione della pulizia tecnica CIX100 è progettato per soddisfare le esigenze di pulizia tecnica dei moderni impianti industriali, in conformità alle direttive nazionali o internazionali. Inoltre incrementa la capacità di classificazione delle particelle mediante la tecnologia IA deep learning.
Semplice e affidabile
Gli elementi hardware e software, integrati in un design compatto, costituiscono un sistema ad elevata produttività in grado di fornire dati affidabili e precisi.
- Facile configurazione per una soluzione automatizzata all'avanguardia
- Risultati ripetibili attraverso una configurazione costante del sistema di misura
- Eccellenti prestazioni ottiche e condizioni di imaging riproducibili
- Controllo automatico del sistema automatizzato attraverso un dispositivo di taratura integrato
- Integrazione completa del sistema per un controllo automatizzato di tutte le componenti hardware
- Capacità d'integrazione di diversi supporti dei campioni circolari e rettangolari
Procedura guidata per la massima operatività
- Flussi di lavoro semplici e dedicati riducono al minimo l'intervento dell'utente e consente di ottenere dati affidabili indipendentemente dall'esperienza dell'operatore
- Strumenti di facile uso semplificano la verifica dei dati di ispezione
- Procedura guidata per un aumento della produttività e una diminuzione dei tempi di ispezione
- Gestione dei diritti utenti per limitare le funzioni in modo da minimizzare gli errori umani
- Supporto touch screen con grandi pulsanti facilmente cliccabili
- Produzione di report conformi con un solo clic per una documentazione efficiente
- Tutti i dati sono salvati automaticamente e possono essere facilmente esportati e condivisi
- Modalità microscopio separato con opzionali soluzioni di analisi dei materiali
- Soluzione CIX100 TruAI per il supporto di analisi di immagini in base alla tecnologia deep learning
Analisi rapida in tempo reale
L'innovativa soluzione di scansione all-in-one permette di rilevare due volte particelle riflettenti (metalliche) e non metalliche con una velocità comparabile a quella dei metodi convenzionali che richiedono due immagini separate. Un immediato feedback di particelle conteggiate e classificate velocizzano la presa di decisioni.
- Immagine panoramica per l’identificazione veloce della copertura del filtro, il raggruppamento delle particelle o le particelle peggiori.
- Elaborazione e classificazione in tempo reale automatiche di particelle contaminanti da 2,5 μm a 42 mm
- Alta produttività: il sistema rileva particelle riflettenti e non riflettenti in una scansione
- Dati analitici in tempo reale per prendere delle decisioni immediatamente
- Risultati conformi personalizzati per le norme industriali selezionate
Efficace valutazione dei dati
Verifica dei dati di ispezione con degli strumenti semplici e efficienti che supportano le norme aziendali e internazionali per l'ispezione della pulizia tecnica. Risparmio di tempo attraverso una chiara rappresentazione di tutti i rilevanti risultati di ispezione.
- Organizzata disposizione delle immagini e dei dati per una efficace verifica dei dati
- Diverse viste selezionabili per un'immediata identificazione delle particelle
- Posizioni e immagini miniature delle particelle collegate alle immagini in tempo reale

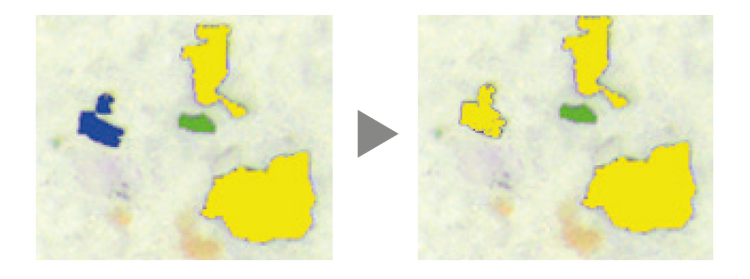

- Semplice riclassificazione, revisione, verifica e ricalcolo dei dati di ispezione
- Visualizzazione in tempo reale delle norme generali di pulizia, delle particelle e delle tabelle di classificazione
- Analisi delle tendenze per identificare la deviazione potenziale della misurazione nel tempo
- Visualizzazione dei dati di ispezione completi in una schermata
Creazione di report conformi

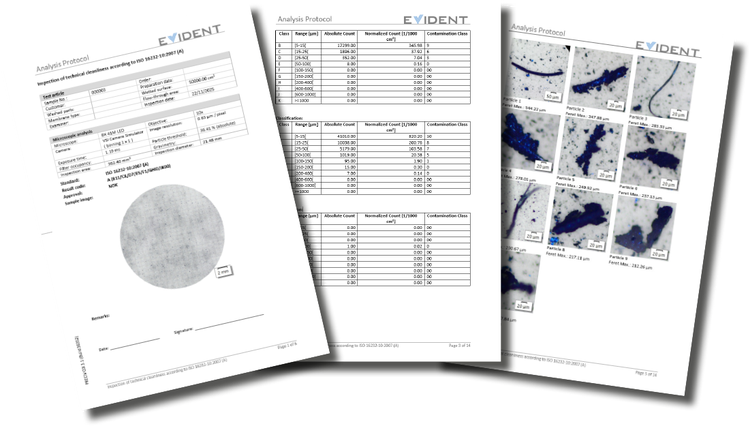

La funzione di creazione di report, attivabile con un clic, soddisfa le esigenze e le metodologie relative alle norme internazionali. Personalizzazione di report (inclusa la morfologia delle particelle) contribuisce a soddisfare le esigenze delle norme aziendali.
- Generazione di report professionali con modelli conformi e predefiniti
- Facile adattamento dei modelli e dei report alle norme aziendali e industriali
- Supporto di diversi formati come Microsoft Word e PDF
- Le dimensioni dei file dei report sono ottimizzate per una facile condivisione dei dati
- Archiviazione dei dati sul lungo termine in modo che si possa giustificare una decisione anche ad anni di distanza
Affidabile
Sistema affidabile “chiavi in mano”: Automatizzato e preciso per un'elevata riproducibilità
Il sistema CIX100 rappresenta una soluzione pronta all'uso progettata per soddisfare le esigenze delle ispezioni automatizzate della pulizia tecnica. Ognuna delle componenti è ottimizzata per garantire precisione, riproducibilità, ripetibilità e una fluida integrazione in modo da ottenere informazioni affidabili nell'ambito di un sistema ad elevata produttività. Il sistema assicura delle eccellenti prestazioni ottiche per delle ispezioni veloci di aree del campione circolari e rettangolari. L'automatizzazione di operazioni critiche permette di velocizzare le ispezioni, minimizzando contemporaneamente gli errori umani e il rischio di contaminazione dei campioni.
1. Condizioni di imaging riproducibili (protezione della fotocamera)
Massima riproducibilità mediante un allineamento protetto della fotocamera per evitare disallineamenti involontari.
2. Metodo di polarizzazione innovativo (unità di rilevamento)
Rilevamento di particelle riflettenti (metalliche) e non riflettenti in una singola scansione.
3. Condizioni di misura riproducibili
La messa a fuoco automatica facilita il posizionamento riproducibile per una ripetizione semplificata dell'analisi di contaminanti rilevati.
4. Comprovata durabilità (tavolino/piattelli)
Il piattello del tavolino mantiene fissa la posizione della membrana ed è dotato di un piattello supplementare per lo strumento di taratura integrato o per un secondo campione.
5. Eccellenti qualità ottiche (microscopio)
I rinomati obiettivi UIS2 e la fotocamera a alta risoluzione assicurano un'eccezionale qualità delle immagini e delle misure precise.
6. Facilità d'uso (software)
Il software di facile uso guida gli utenti attraverso l'intero processo di ispezione in modo da aumentare la produttività e minimizzare gli errori. L'interfaccia integra ampi pulsanti che sono facili da selezionare con un mouse o con il display touch screen.
7. Elevate prestazioni (workstation)
Durante la scansione del campione, il sistema fornisce un feedback visivo diretto con variazioni cromatiche di contaminanti classificati e conteggiati. A propria discrezione, il sistema può emettere un segnale acustico di avviso quando vengono superati i limiti.

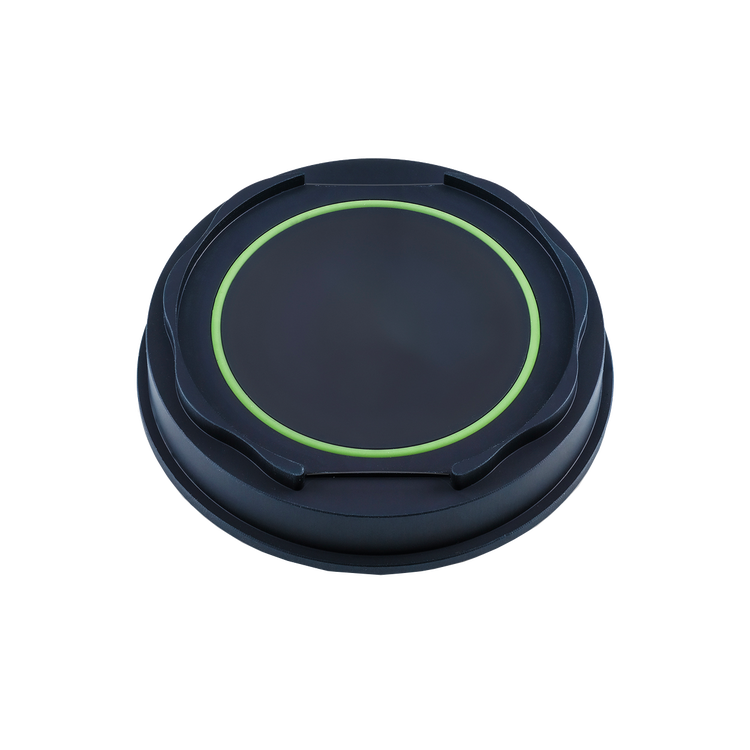

Supporti per campioni per una maggiore versatilità del sistema

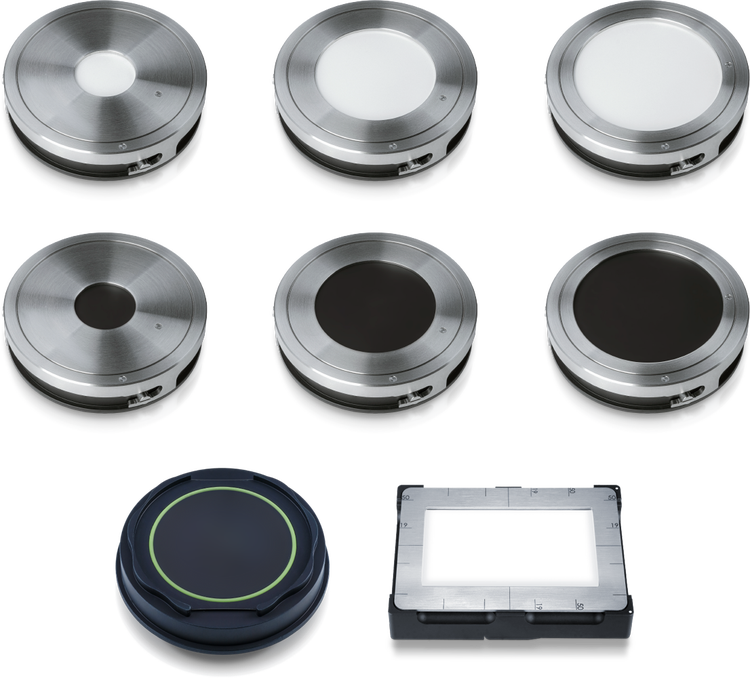

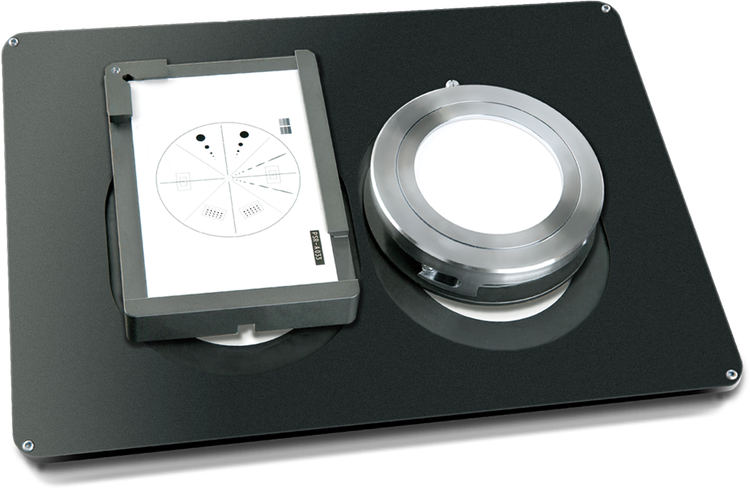

Il sistema CIX100 può integrare diversi supporti per i campioni con aree di ispezione circolari o rettangolari. Questi includono: supporti con sfondi bianchi o neri per membrane per filtro con un diametro di 25 mm, 47 mm e 55 mm; supporti per campionamento adesivo; supporti con una superficie piana per le applicazioni metallurgiche e supporti per filtri per particelle.
Supporti per campioni circolari con sfondi bianchi e neri per membrane per filtro con diametri di 25 mm (a sinistra), 47 mm (al centro) e 55 mm (a destra).
Supporto per campioni per filtri per particelle
S Supporto per campioni per campionamento adesivo
Revisione diretta di campioni multipli in seguito alla scansione di un lotto
Il sistema CIX100 offre una modalità batch per l'ispezione simultanea di diversi campioni. Le scansioni possono avere configurazioni d'ispezione simili o singole configurazioni su ogni campione. Dopo le ispezioni è possibile consultare separatamente i risultati di ogni singolo campione e generare un report.
Riproducibilità e ripetibilità
Il flusso di lavoro dell'ispezione della pulizia tecnica è semplice, pertanto anche operatori inesperti possono ottenere dei risultati precisi e ripetibili. Il sistema preconfigurato/pretarato, la gestione dei diritti utente e i costanti controlli automatici del sistema assicurano la correttezza delle configurazioni per l'acquisizione dei dati d'ispezione riproducibili, indipendentemente dall'operatore o dal sistema. Di conseguenza, diversi dipartimenti e strutture possono applicare gli stessi standard qualitativi in differenti luoghi.
Il diagramma illustra la precisione del sistema CIX100 verificando la stabilità e la ripetibilità delle misure mediante l’indice di prestazioni del processo (PPk - process performance index). È stato misurato 10 volte lo stesso campione ad ingrandimenti 5X e 10X ed è stato acquisito il conteggio delle particelle per le comuni classi dimensionali. Il diagramma mostra la valutazione del CPk e del PPk per la classe E (50-100 μm).
Eccellente qualità ottica

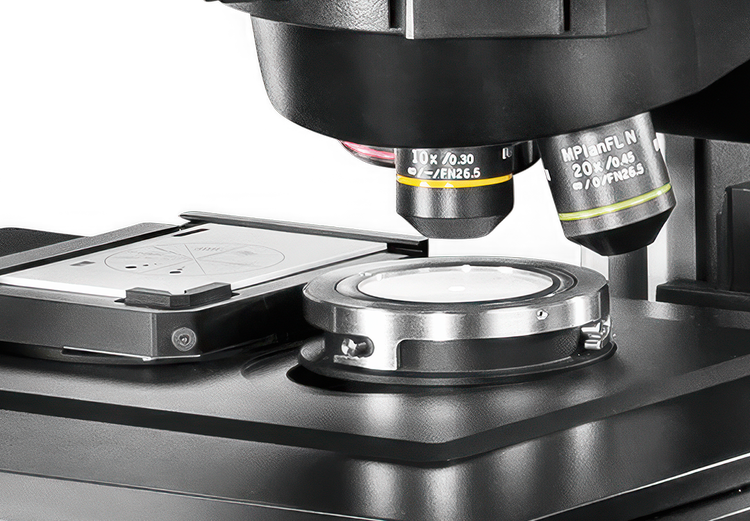

Gli obiettivi UIS2 assicurano delle elevate prestazioni ottiche per raggiungere un'eccellente precisione di misura e analisi. Una fonte luminosa dedicata mantiene una temperatura cromatica costante ottimizzata per l'ispezione della pulizia.
Riproducibilità ottimizzata
Il sistema pre-configurato e pre-tarato visualizza promemoria per la verifica automatica del sistema con il vetrino di taratura integrato che facilita la verifica del sistema con regolarità.

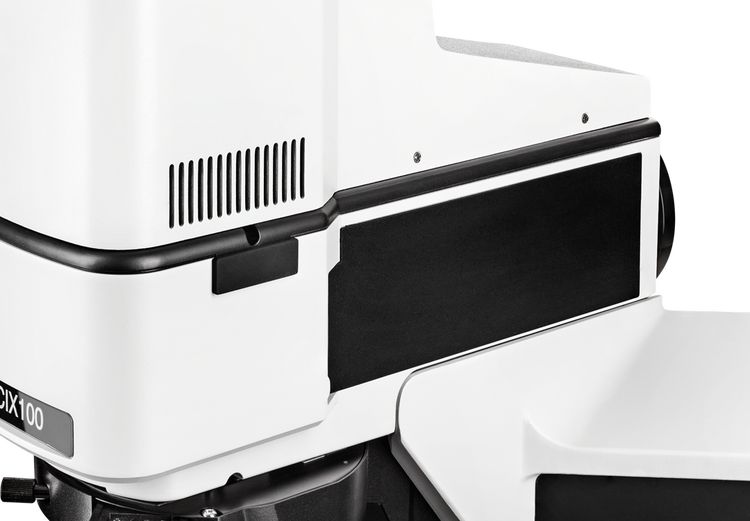

Sistema di misura stabile
L'allineamento del percorso, il revolver motorizzato e la fotocamera sono protetti da una copertura per evitare modifiche accidentali. Per assicurare una maggior stabilità sono state eliminate tutte le componenti mobili in corrispondenza del percorso ottico.
Intuitivo
Procedura guidata per la massima operatività
Il sistema CIX100 assicura delle prestazioni e una produttività ottimali nell'ambito dell'intero processo di ispezione. Inoltre il sistema permette di eseguire facilmente l'ispezione della pulizia tecnica indipendentemente dal grado di esperienza dell'operatore. Il software fornisce agli operatori una procedura guidata per l'intero processo di ispezione della pulizia tecnica. L'intuitivo flusso di lavoro e la gestione dei diritti utente permettono di migliorare la produttività e l'affidabilità dei risultati, riducendo contemporaneamente i tempi operativi, i costi per analisi e gli errori degli utenti. Il risultato è un sistema ottimizzato in grado di garantire elevati standard qualitativi.

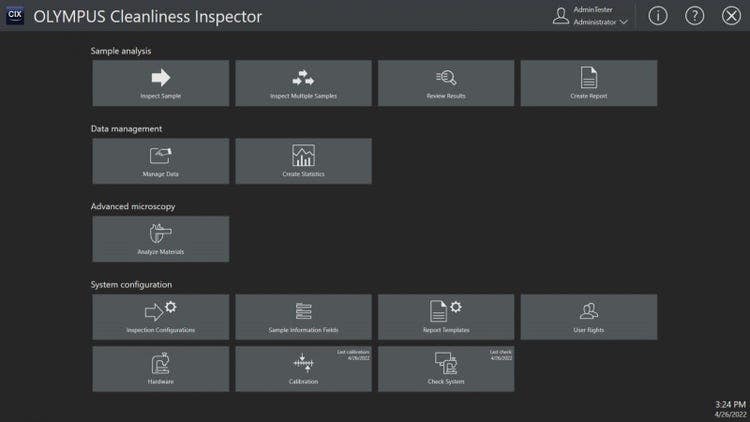

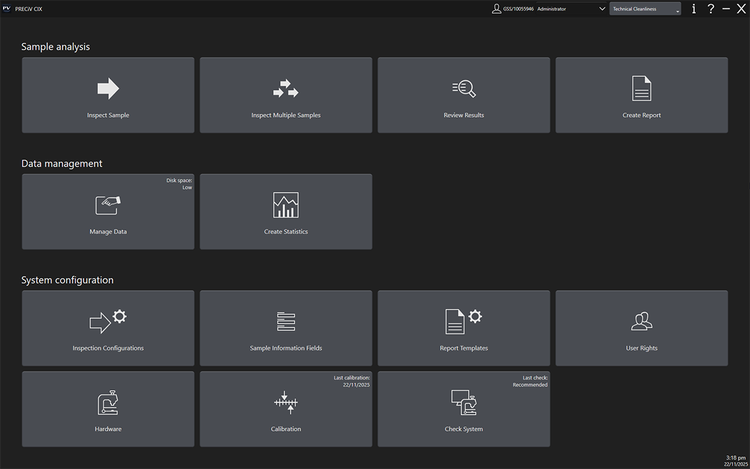

Grazie all’interfaccia utente strutturata in maniera chiara, l’ispezione della pulizia tecnica non solo è ripetibile e riproducibile, ma è anche semplice per operatori di qualunque grado di esperienza.
Flusso di lavoro passo a passo
L'intuitivo flusso di lavoro guida gli operatori attraverso il processo di ispezione con tre semplici operazioni: Ispezione del campione, revisione dei risultati e creazione di report. Dalla scansione di campioni alla creazione di report conformi, la massimizzazione dell'automazione permette di migliorare la facilità d'uso durante ogni operazione, in modo che gli utenti con qualsiasi grado di esperienza possa realizzare delle efficienti ispezioni e produrre dei dati affidabili.
Attraverso una modalità passo a passo, l'interfaccia intuitiva guida gli operatori attraverso l'intero processo di ispezione. Come risultato il flusso di lavoro è veloce e produttivo.
Sistema preconfigurato e pretarato
La combinazione di un sistema preconfigurato e pretarato con un'intuitiva interfaccia utente contribuisce a realizzare l'ispezione della pulizia tecnica in modo semplice, indipendentemente dal grado di esperienza dell'operatore.
Il sistema avvisa periodicamente l'operatore per eseguire delle verifiche di sistema automatiche al fine di ottenere risultati precisi. Inoltre l'operatività quotidiana dell'operatore è supportata dalle configurazioni del sistema preconfigurate e personalizzate.
Microscopia avanzata

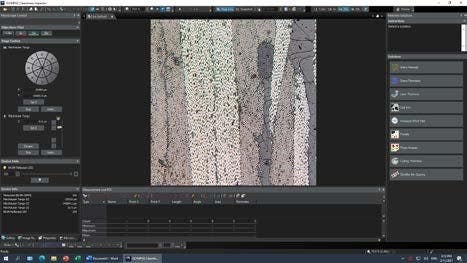

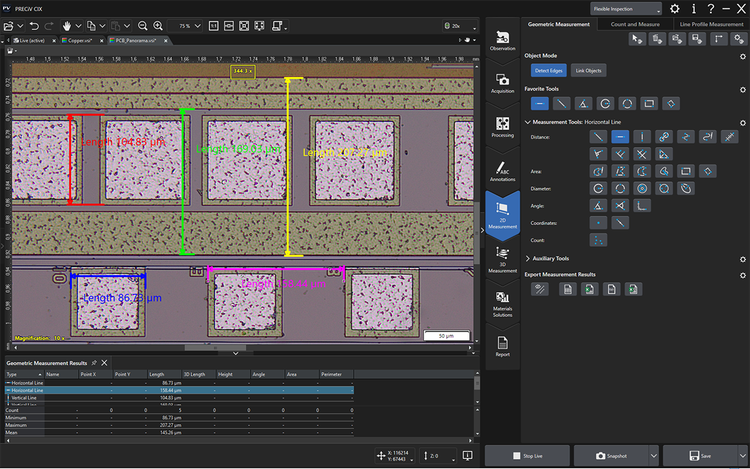

La modalità microscopio permette di uscire dal flusso di lavoro dell'ispezione della pulizia tecnica dedicata per acquisire immagini di microscopia. Incrementare le funzionalità utilizzabili della modalità microscopio attraverso le opzionali soluzioni di analisi dei materiali come:
- Grain Intercept (Segmenti intersecanti dei grani)
- Grain Planimetric (Planimetria dei grani)
- Cast Iron (Ghisa)
- Inclusion Worst Field (Campo peggiore delle inclusioni)
- Layer Thickness (Spessore degli strati)
- Dendrite Arm Spacing (Distanza interdendritica)

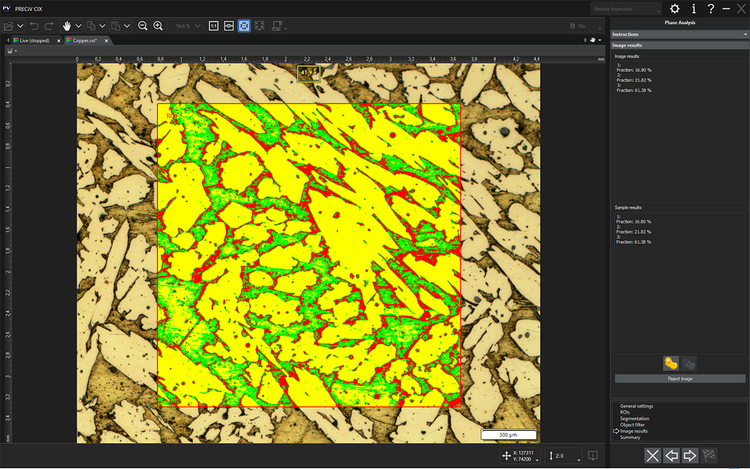

- Phase Analysis (Analisi di fase)
- Porosity (Porosità)
- Coating Thickness (Spessore del rivestimento)
Questa funzionalità può essere potenziata mediante speciali funzioni personalizzate in base alle specifiche necessità degli utenti.
Analisi delle immagini basate sulla tecnologia deep learning

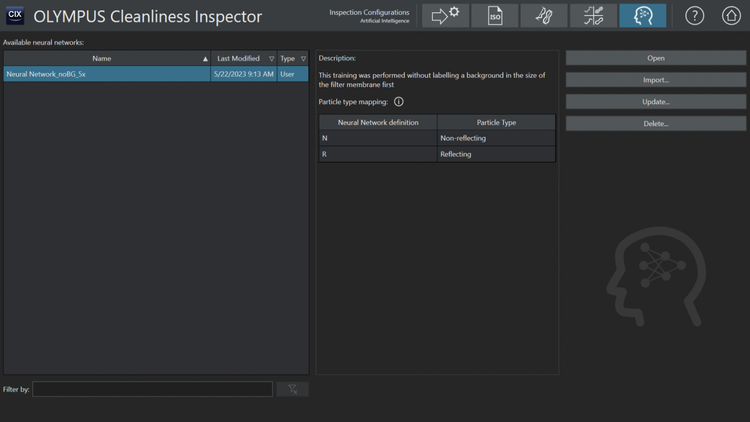

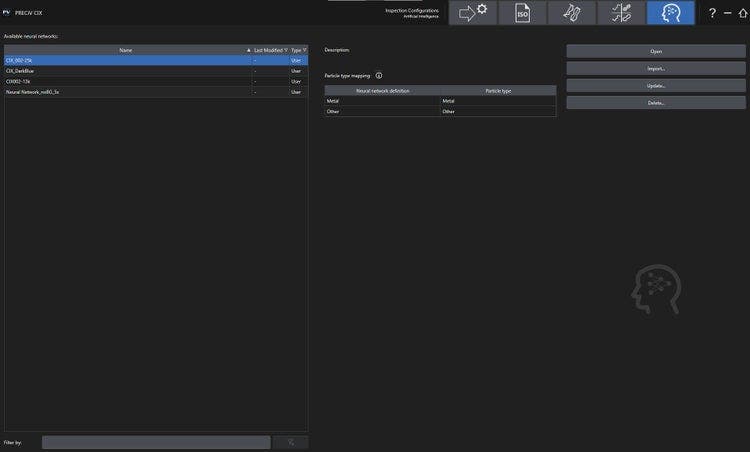

Tecnologia deep learning TruAI
Mediante l'integrata tecnologia deep learning TruAI il sistema CIX100 permette di analizzare le immagini non avvalendosi dei classici algoritmi. È possibile applicare una rete neurale addestrata ai propri campioni per assicurare una maggiore riproducibilità e un'analisi più affidabile. La soluzione CIX100 TruAI permette al sistema di differenziare le particelle rilevate in termini di tipi di particelle (es: particelle riflettenti o particelle non riflettenti).
Archiviazione e condivisione
Tutti i dati vengono salvati automaticamente. Gli utenti possono velocemente accedere a tutti i campioni archiviati, oltre ai dati e ai report associati a fini di revisione e distribuzione.
Gli amministratori possono accedere alla completa configurazione del sistema (in alto), mentre gli utenti non esperti possono essere limitati a operare con flussi di lavoro di base (in basso)
Strumenti di gestione

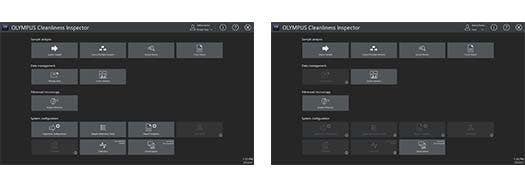

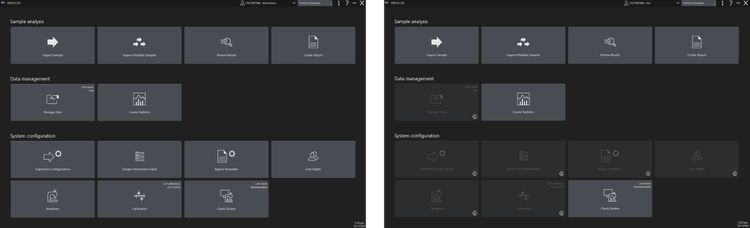

Gli amministratori possono gestire in modo differenziato l'accessibilità agli utenti delle parti del sistema. Questo aiuta gli utenti non esperti a non essere dispersivi. Inoltre, aspetto ugualmente importante, in questo modo non è possibile modificare i parametri critici come la taratura e i dati selezionati per il report generato automaticamente.
Alte prestazione mediante la tecnologia touch screen
Touch screen
L'interfaccia integra ampi pulsanti che sono facili da selezionare con un mouse o con il display touch screen.
Configurazioni di ispezione
Le configurazioni di ispezione vengono usate per definire tutti i parametri per l'ispezione dei campioni, comprese le definizioni per la caratterizzazione delle particelle, l'impostazione delle categorie e l'impostazione dei tipi di particelle.
Il sistema CIX100 è già configurato e tarato alla consegna, tuttavia può essere facilmente modificato e personalizzato per le proprie applicazioni e esigenze.
Veloce
Veloce acquisizione e verifica dei dati analitici in tempo reale
Tutti i dati importanti sono visualizzati in una schermata
Il sistema CIX100 garantisce, attraverso funzionalità ad elevate prestazioni e grazie a un brevettato* metodo di polarizzazione, l'acquisizione in una sola scansione di immagini e di dati analitici precisi in tempo reale di particelle riflettenti e non riflettenti di dimensioni comprese tra 2,5 μm e 42 mm. Questa soluzione integrale di scansione permette di completare le scansioni con una velocità doppia rispetto ai metodi classici (serie Inspector). Il conteggio e la classificazione dimensionale delle particelle vengono visualizzati live durante l'acquisizione della scansione, consentendo di prendere una decisione rapida in caso di un'analisi non riuscita.
Tutti i dati significativi sono visualizzati in tempo reale su una schermata durante l'ispezione permettendo all'operatore di interromperla se un'analisi ha esito negativo.
Acquisizione di dati in una sola scansione

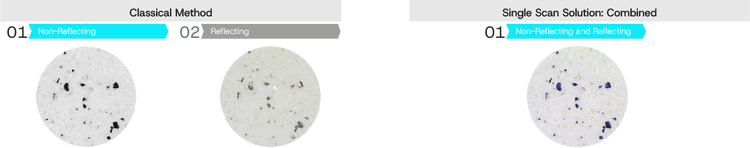

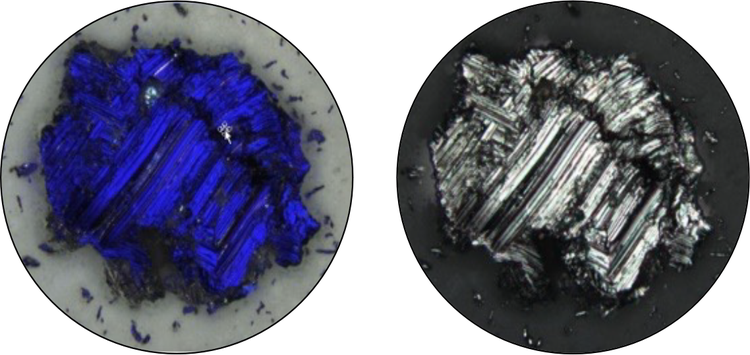

Un innovativo metodo di polarizzazione, basato sulla separazione delle lunghezze d'onda e sul colore, permette di identificare particelle riflettenti (metalliche) e non riflettenti in una singola scansione. Integrato nella struttura del microscopio, questo sistema ad elevata produttività permette di completare le scansioni con una velocità doppia rispetto al metodo classico (serie Inspector), eliminando componenti mobili in corrispondenza del percorso ottico, come il polarizzatore, il quale potrebbe influenzare negativamente la stabilità del sistema, producendo potenzialmente risultati erronei. Questa tecnica di scansione integrale permette di aumentare il numero di particelle ispezionate riducendo il costo per analisi e diminuendo i tempi di reazione nel caso di un'analisi dall'esito negativo.

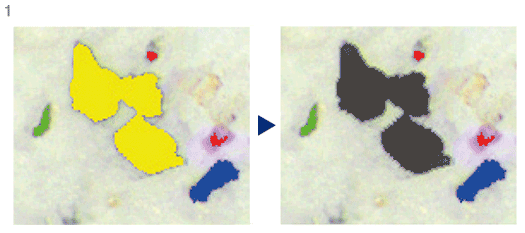

1: Metodo classico, 2: Metodo a singola scansione

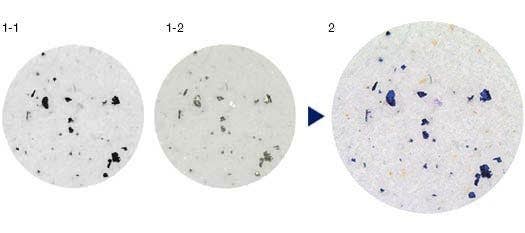

(1-1: Prima immagine di particelle non riflettenti, 1-2: Seconda immagine di particelle riflettenti, 2: Soluzione a singola scansione: Combinata)
Un metodo di polarizzazione innovativo rileva, in una singola scansione, sia le particelle riflettenti (metalliche) sia quelle non riflettenti.53
Verifica delle particelle con colori reali
L'attivazione della modalità a colori reali permette agli utenti di visualizzare fedelmente i colori delle particelle, fornendo delle informazioni addizionali per l'identificazione del tipo di particella come metallica o non metallica.
La scansione all-in-one permette di mostrare tutte le particelle riflettenti come blu in polarizzazione, indicando che queste particelle sono metalliche. Nella modalità a colori reali, il colore blu delle particelle riflettenti viene escluso e i colori reali di tutte le particelle vengono visualizzate nell'immagine in campo chiaro. I materiali che sono blu rimangono blu, mentre i metalli mostrano la propria specifica lucentezza metallica e i tipi riflessi del materiale.
Attraverso questi elementi visivi, gli utenti possono individuare in modo più efficace il tipo di ogni particella confermandolo velocemente.
Identificazione della copertura dei filtri

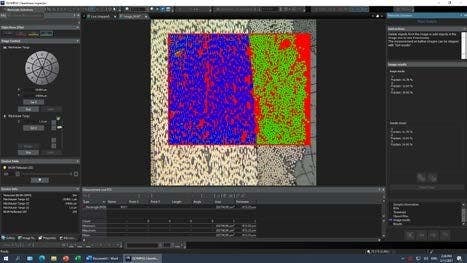

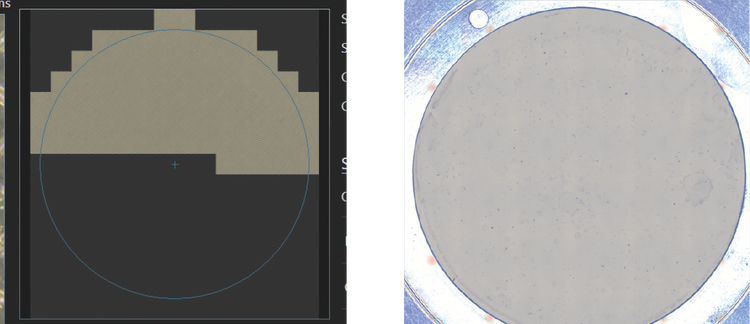

L'immagine panoramica del campione viene creata all'inizio dell'ispezione e visualizza l'intero filtro ad un basso ingrandimento. L'immagine panoramica facilita l'identificazione della copertura del filtro o di gruppi di particelle prima dell'inizio dell'ispezione del campione.
Se l'assegnazione del filtro risulta superiore a quella desiderata, l'utente viene avvisato automaticamente in modo da poter intervenire di conseguenza.
Panoramica sulle informazioni del campione
Le configurazioni di ispezione sono usate per specificare tutti i parametri per l'ispezione del campione.
L’area delle informazioni del campione elenca i dati più importanti.

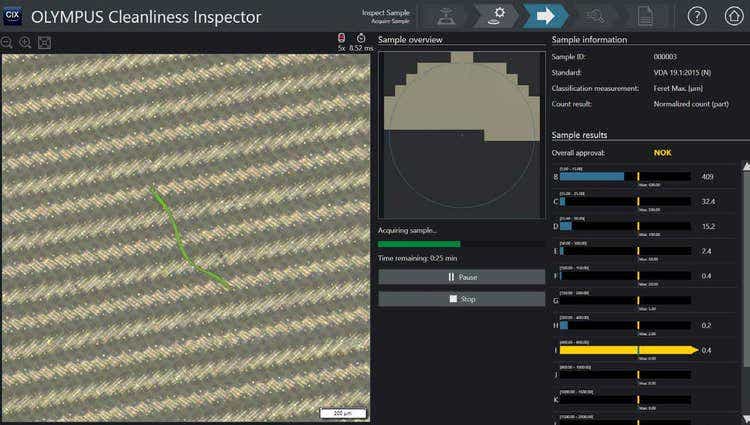

Dati analitici in tempo reale per risultati immediati
I contaminanti vengono analizzati e classificati automaticamente in classi dimensionali definite in base alla norma selezionata e codificate cromaticamente per indicare chiaramente quale classe dimensionale supera un limite predefinito. Una funzione di controllo statistico a diagramma illustra visivamente il livello di conformità delle classi di particelle, per un'affidabilità migliorata.
Vengono visualizzati i numeri predefiniti di particelle accettabili, suddivisi per classi dimensionali, in modo che il campione possa essere validato (OK) o rifiutato (NOK) perfino prima della completa acquisizione della membrana.
Come richiesto dalle industrie della mobilità elettrica e dei dispositivi medici, il software CIX100 v. 1.6 permette di valutare i limiti di approvazione in base a singole tipologie di particelle.
Quando il risultato di approvazione è NOK o al termine dell’ispezione si può attivare un segnale acustico.
Rileva particelle scure, vivide, piccole e grandi

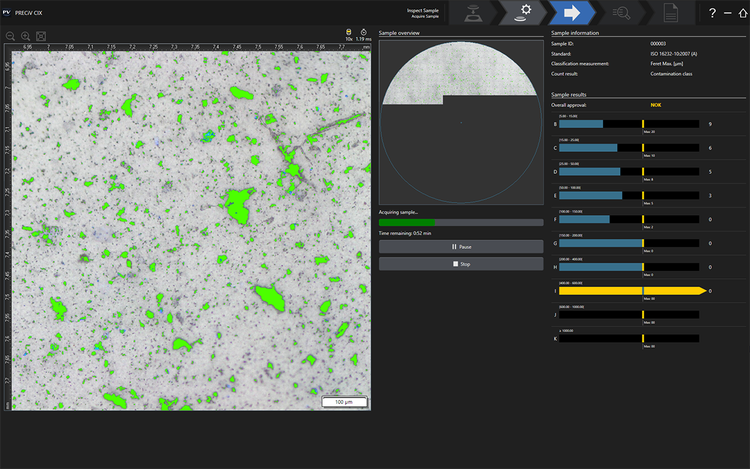

Analisi e classificazione in tempo reale di particelle piccole e di grandi dimensioni (da 2,5 µm a 42 mm), in conformità alle norme internazionali.

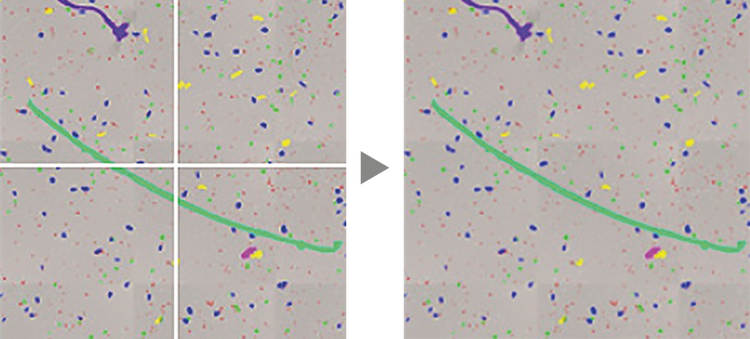

L’unione delle immagini ricostruisce automaticamente immagini di grandi particelle.
Scansione di particelle scure su uno sfondo chiaro o viceversa.
Informazioni relative al tempo

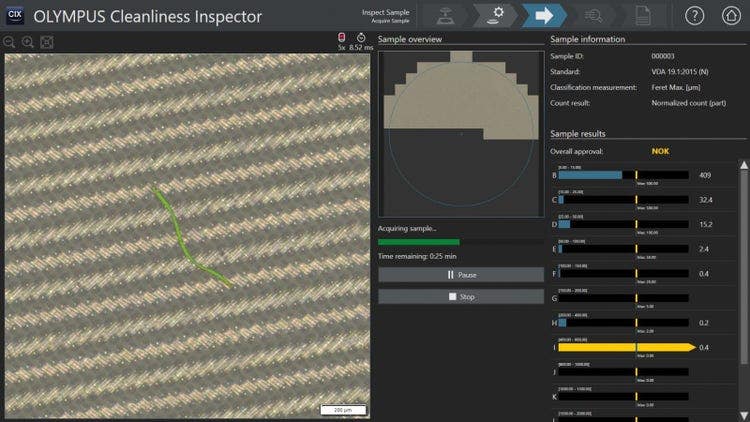

Visualizzazione chiara del tempo rimanente per l'acquisizione del campione.
Informativo

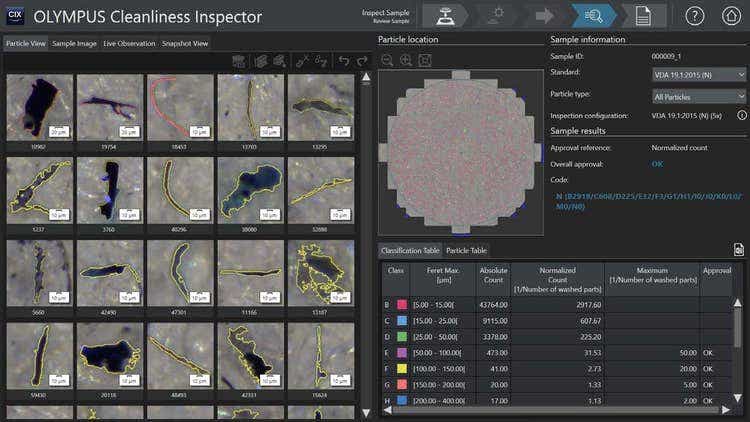

In una sola schermata vengono visualizzati tutte le tabelle delle particelle e delle classificazioni, il codice generale di pulizia, la posizione delle particelle e la norma applicata.
Flessibile per la valutazione e la verifica
Il sistema CIX100 combina strumenti potenti e di facile uso per verificare i dati di ispezione mediante una procedura guidata di verifica delle particelle. La funzione di riclassificazione attivabile con un solo clic garantisce un'elevata flessibilità e supporta la conformità alle norme internazionali. Le immagini miniature di ogni contaminante rilevato dal sistema vengono integrate insieme alle misure dimensionali, semplificando l'operazione di verifica dei dati. Il recupero delle informazioni di un contaminante risulta semplice. Durante la procedura di verifica delle informazioni, tutti i risultati sono aggiornati e visualizzati automaticamente in tutte le schermate e nelle classi dimensionali. Questo permette di risparmiare tempo evidenziando chiaramente tutti i risultati di ispezione significativi.
Visualizzazione di diverse particelle, per es. particelle riflettenti di dimensioni maggiori o particelle non riflettenti.
Dati dettagliati per l’identificazione diretta

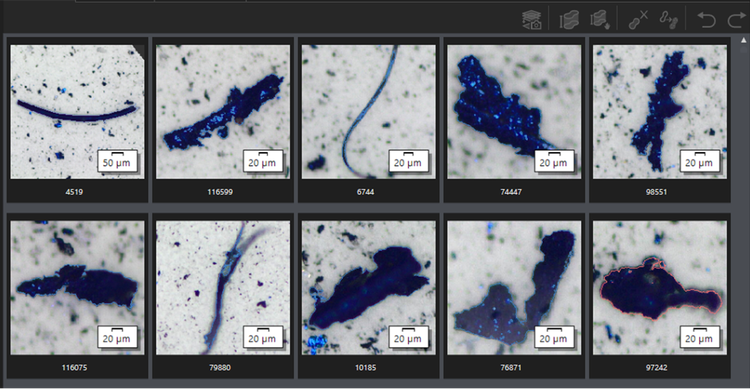

Chiara disposizione delle immagini, dei dati e dei risultati per consentire di decidere immediatamente se ripetere l’analisi. Visualizzazione immediata di tutti i dati di ispezione in diverse schermate selezionabili. Visualizzazione delle immagini delle particelle organizzate in base a un criterio dimensionale decrescente per tutti i tipi di particelle (riflettenti e non riflettenti).

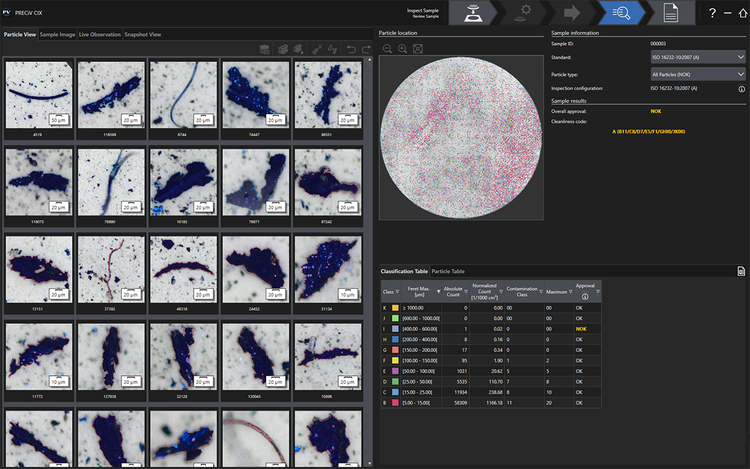

Verifica dei dati di ispezione
In base alle informazioni archiviate relative alla posizione delle particelle, il tavolino si riposiziona direttamente in corrispondenza della particella selezionata per un'analisi e una verifica più approfondite, come con la funzione Extended Focus Image (immagine completamente messa a fuoco, EFI) o una soluzione personalizzata per la misura dell'altezza.
Analisi delle tendenze

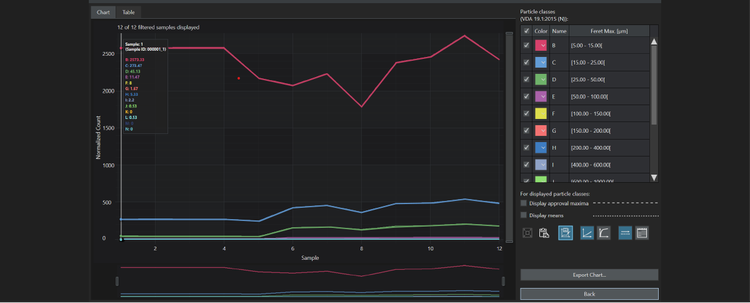

È possibile eseguire l’analisi dei dati statistici nel tempo e visualizzare graficamente i risultati.
Documentazione istantanea della particella
È possibile acquisire ed analizzare singole immagini di un contaminante per confermare manualmente la misurazione e per migliorare la documentazione.
Visualizzazione delle immagini delle particelle organizzate in base a un criterio dimensionale decrescente per tutti i tipi di particelle (riflettenti e non riflettenti).
Facile verifica dei dati
Le immagini miniature dei contaminanti sono collegati in modo pratico alle posizioni e alle dimensioni. Selezionando un'immagine miniatura il sistema automaticamente riconduce al rispettivo contaminante.
Le tabelle relative alla classificazione e alle particelle elencano i risultati in base alla norma selezionata.
Risultati affidabili
Le tabelle della classificazione e delle particelle mostrano i risultati rispettivamente in base alla norma selezionata e ai dati delle particelle.
Norme supportate
La valutazione viene eseguita in base ai principali standard internazionali usati nel settore automobilistico e aerospaziale, tra cui:
ASTM E1216-11:2016
ISO 4406:2021
ISO 4407-1999
ISO 4407:2002 [cumulativo e differenziale]
ISO 11218:2017
ISO 12345:2013
ISO 14952:2003
ISO 16232-10:2007 (A, N e V)
ISO 16232:2018 (A, N e V)
ISO 21018:2008
DIN 51455:2020 [70 e 85%]
NAS 1638:1964; NF E 48-651:1986
NF E 48-655:1989
SAE AS4059:2020
VDA 19.1:2015 (A, N e V)
VDA 19.2:2015
Scarica il documento CIX: Informazioni sulle norme industriali (PDF)
Le aziende hanno la possibilità di definire in modo flessibile le proprie norme di valutazione. I report possono essere facilmente modificati per soddisfare le esigenze aziendali.
I risultati della classificazione generale basati sullo standard selezionato vengono calcolati e visualizzati.
Feedback diretto

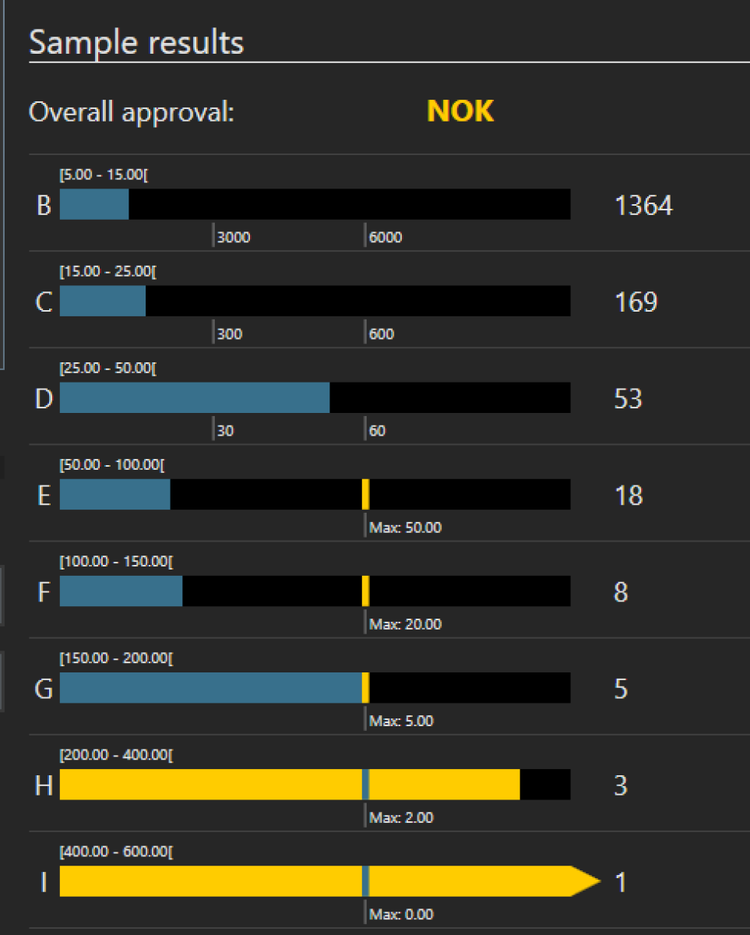

Il software istantaneamente calcola e visualizza il generale Codice della classe di contaminazione (CCC) in base alla norma selezionata. Se necessario è possibile circoscrivere l'operazione a specifici tipi di particelle selezionate.
Diversi codici di pulizia
Precisa conformità alle norme
I risultati possono essere ricalcolati in funzione delle norme con un solo clic.
Veloce e facile: Verifica, modifica e ricalcola
La consultazione dei dati di ispezione risulta facile. Nell'ispezione della pulizia tecnica è in genere consigliata una verifica manuale dei risultati d. Il software permette una correzione interattiva dei dati delle particelle in modo facile e veloce.
Soluzione di misura delle altezze

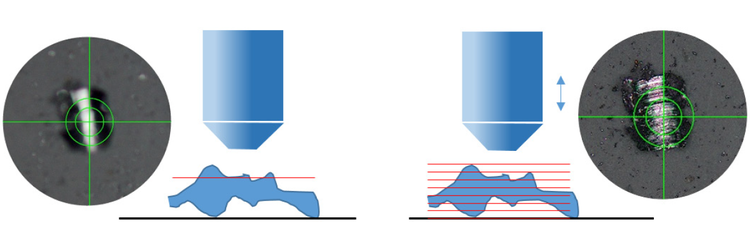

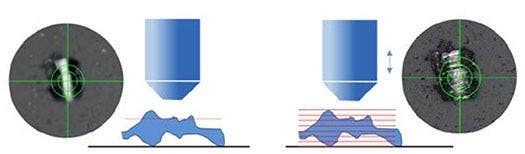

La funzione Extended Focus Imaging (EFI) del sistema CIX100 permette di acquisire immagini di campioni con altezze che superano la profondità di campo dell'obiettivo e di unirle insieme per creare un'immagine completamente messa a fuoco. Il sistema può essere potenziato ulteriormente con una soluzione per la misurazione delle altezze costituita da un obiettivo 20X e uno speciale software per soddisfare le esigenze 19 VDA per quanto concerne la misura delle altezze. La misura delle altezze delle particelle selezionate viene eseguita in modo automatico o manuale. Il valore dell'altezza calcolata viene riportato in un campo supplementare nella scheda dei risultati.
Definizione degli standard aziendali
La valutazione viene eseguita in base alle principali norme internazionali utilizzate nei settori automobilistico e aerospaziale. Le aziende hanno, inoltre, la possibilità di definire in modo flessibile i propri standard di valutazione.
Conforme
Report conformi alle norme internazionali.
Efficiente creazione di report
Sofisticati e efficienti strumenti di creazione di report permettono di documentare digitalmente i risultati di ispezione mediante un solo clic. I report si basano su modelli predefiniti conformi alle norme industriali e possono essere facilmente modificati per soddisfare le specifiche esigenze aziendali. È possibile esportare i risultati in formato Microsoft Word o PDF per una semplice condivisione dei dati per email. I modelli dei report e gli strumenti di condivisione dei dati aiutano gli operatori non esperti a creare e distribuire velocemente una documentazione precisa e professionale. Inoltre il sistema CIX100 consente di archiviare i report e i dati per una successiva consultazione e un'analisi delle tendenze
Modelli predefiniti di semplice uso
I report si basano su modelli predefiniti conformi alle norme industriali e possono essere facilmente modificati per soddisfare le specifiche esigenze aziendali.
I report analitici sono conformi agli standard utilizzati durante l’analisi.
Efficiente e semplice
Viene visualizzato un elenco dei modelli disponibili in base agli standard utilizzati durante l’analisi che consente la rapida creazione di report conformi anche ad operatori inesperti.
Il software supporta formati di esportazione quali MS Word, PDF o Excel.
Facile esportazione di dati
Per esportare un report, è sufficiente un semplice clic del mouse. È possibile creare i report nei formati Microsoft Word o PDF in base alle proprie preferenze, inoltre si possono esportare facilmente i risultati delle particelle-classificazioni e le analisi delle tendenze in Microsoft Excel. Le dimensioni dei file dei report sono ottimizzate per una condivisione efficiente dei dati.
Archiviazione dei dati sul lungo periodo
Accesso veloce a tutti i campioni archiviati, oltre ai dati e ai report associati a fini di revisione e distribuzione. Tutti i dati e i report di ispezione sono automaticamente salvati e archiviati per un determinato periodo di tempo.
Questo permette di acquisire facilmente informazioni per giustificare una presa di decisione anche anni dopo.
Pagina informativa di un report
Area delle informazioni del campione
Questa area del report contiene le informazioni sul campione quali cliente, operatore, numero di riferimento e data di ispezione. Tutti i dati vengono inseriti automaticamente.
Poiché le particelle di dimensioni maggiori rilevate durante la scansione sono d'importanza prioritaria, questa sezione del report elenca le dieci particelle di dimensioni maggiori identificate durante l'ispezione.
Tabella di classificazione
Questa sezione del report integra i dati calcolati durante l'ispezione in base allo standard utilizzato ed è possibile visualizzare le informazioni quali classe dimensionale, intervallo dimensionale, numeri assoluti delle particelle rilevate e classe di contaminazione.
Pagina dei risultati che mostra immagini delle particelle di dimensioni maggiori.
Immagini delle particelle di dimensioni maggiori
Le immagini miniature delle particelle di dimensioni maggiori vengono visualizzate insieme ai parametri e alla classe delle particelle. Le immagini miniature mostrano inoltre le immagini di contaminanti ricostruite unendo immagini più piccole.
Specifiche tecniche
Hardware
| Microscopio | CIX100 | Messa a fuoco motorizzata |
|
| Illuminazione |
|
||
| Dispositivo di acquisizione delle immagini |
|
||
| Dimensioni campioni |
|
||
| Revolver | Tipo motorizzato | Revolver motorizzato |
|
| Controllo software |
|
||
| Tavolino | Tavolino motorizzato X, Y | Tavolino motorizzato X, Y |
|
| Controllo software |
|
||
| Fermavetrino | Supporto per campioni |
|
|
| Particle standard device (PSD) |
|
||
| Piattello del tavolino | Piattello del tavolino a 2 posizioni |
|
|
| Controller | Workstation | Workstation preinstallata ad elevate prestazioni |
|
| Schede supplementari |
|
||
| Selezione della lingua |
|
||
| Display a schermo tattile | Schermo piatto da 23" |
|
|
| Alimentazione | Valori nominali |
|
|
| Consumo elettrico |
|
||
| Caratteristiche generali | Dimensioni (Lungh. × Largh. × Altez.) | Circa 1300 mm × 800 mm × 510 mm (51,2 in. × 31,5 in. × 20,1 in.) | |
| Peso | 44 kg (97 lb) | ||
Limiti ambientali del sistema
| Uso normale | Temperatura | Da 10 °C a 35 °C |
| Umidità | da 30 a 80% | |
| Per norme di sicurezza | Ambiente | Utilizzo in interni |
| Temperatura | Da 5 ℃ a 40 ℃ | |
| Umidità |
|
|
| Altitudine | Fino a 2 000 m | |
| Livello dell'orizzonte | Fino a ±2° | |
| Stabilità dell'alimentazione e della tensione | ±10% | |
| Livello di inquinamento (IEC60664) | 2 | |
| Categoria di tensione generale (IEC60664) | II |
Software
| Software | CIX-ASW-V1.6 |
|
| Lingue | Interfaccia utente |
|
| Guida in linea |
|
|
| Gestione della licenza |
|
|
| Gestione utenti |
|
|
| Immagine in tempo reale | Display in modalità a colori |
|
| Adattamento della finestra allo schermo |
|
|
| Rilevamento in tempo reale |
|
|
| Classificazione in tempo reale |
|
|
| Modalità microscopio |
|
|
| Acquisizione dell’immagine e misurazioni manuali | Raccolta di screenshot dell'utente |
|
| Misurazioni manuali |
|
|
| Comando dell’hardware | Tavolino motorizzato XY |
|
| Revolver motorizzato |
|
|
| Modulo di messa a fuoco |
|
|
| Verifica del sistema | Controllo del sistema |
|
| Obiettivo selezionabile |
|
|
| Norme relative alla pulizia tecnica | Norme supportate |
|
| Completamente conforme alle raccomandazioni VDA19:2016 |
|
|
| Identificazione di categorie di particelle |
|
|
| Norme personalizzate |
|
|
| Configurazione dell’ispezione |
|
|
| Visualizzazione affiancata delle particelle | Visualizza le particelle rilevate affiancate per facilitare l'esplorazione dell'interfaccia |
|
| Memorizzazione dell'intera membrana | È memorizzato il filtro completo |
|
| Esportazione dei dati | Salva dati |
|
| Analisi delle tendenze | Analisi delle tendenze su più campioni (strumento SQC integrato) |
|
| Modifica delle particelle | Le particelle possono essere modificate durante il processo di verifica. |
È possibile:
|
| Report dinamici | Mediante Microsoft Word 2019 possono essere prodotti dei report professionali analitici |
|
Soluzione opzionale CIX-S-HM
- Soluzione software opzionale che permette di spostare il controllo motorizzato della messa a fuoco dal punto superiore al punto inferiore delle particelle selezionate. L'altezza delle particelle viene in seguito elaborata in base alla differenza tra la coordinata Z del punto superiore e quella del punto inferiore.
- Include obiettivi supplementari (20X MPLFLN) e una scheda di licenza d'uso da attivare al momento dell'installazione.
- È possibile selezionare più particelle per la misurazione automatica dell'altezza su più posizioni.
Leggi e norme ambientali
| Europa | Direttiva sulla bassa tensione 2014/35/EU |
| Direttiva EMC 2014/30/EU | |
| Direttiva RoHS 2011/65/EU | |
| Norma REACH N°: 1907/2006 | |
| Direttiva sugli imballaggi e i rifiuti di imballaggi 94/62/EC | |
| Direttiva RAEE 2012/19/EU | |
| Direttiva sulle macchine 2006/42/EC | |
| Stati Uniti | UL 61010-1:2010 Edizione 3 |
| FCC 47 CFR Sezione 15 Sottosezione B | |
| Canada | CAN/CSA-C22.2 (N. 61010-1-12) |
| Australia | Normativa sulle radiocomunicazioni del 1992, normativa sulle telecomunicazioni 1997 |
| Legislazione sul risparmio energetico AS/NZS 4665-2005 | |
| Giappone | Normativa sulla sicurezza degli apparecchi e i materiali elettrici (PSE) |
| Corea | Normativa sul controllo della sicurezza degli apparecchi elettrici |
| Legislazione sullo standard e la certificazione di efficienza energetica | |
| Legislazione sull'EMC e sulle telecomunicazioni senza fili (Avviso 2913-5) | |
| Cina | Cina RoHS |
| Normativa China PL | |
| Normative per i manuali |
Risorse
Insights
Videos
Accessori del sistema di ispezione della pulizia tecnica CIX100: Filtri di particelle
Accessori del sistema di ispezione della pulizia tecnica CIX100: Supporto per nastri adesivi da 50 mm e 19 mm
Accessori per il sistema della pulizia tecnica CIX100: Supporti dei campioni per le comuni applicazioni per la pulizia
Accessori per il sistema della pulizia tecnica CIX100: Membrane del filtro
CIX100 - Technical Cleanliness Inspection System
