Il sistema per microscopia a realtà aumentata AR1 permette di sovrapporre testi e immagini digitali sul campo visivo del microscopio, agevolando la lettura di istruzioni, annotazioni e la visualizzazione di video senza spostare lo sguardo dagli oculari. Il modulo AR1 si integra con i microscopi stereo serie SZX Olympus trasformandoli in strumenti di realtà aumentata per ottimizzare rapidità ed efficienza nelle attività produttive e didattiche basate su microscopia.
Panoramica

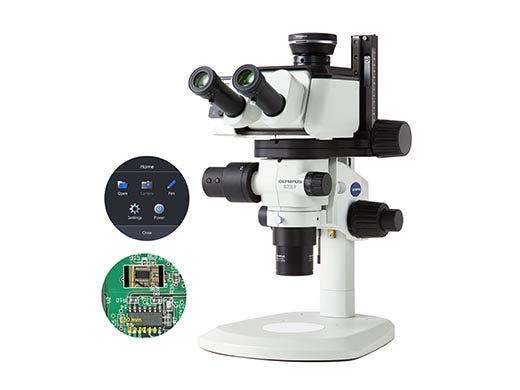

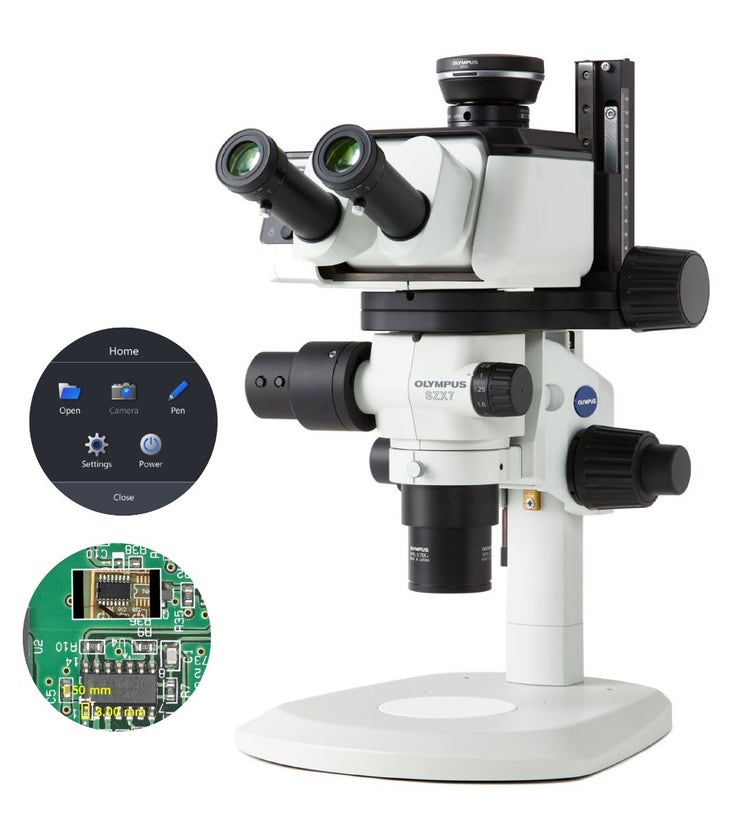

SZX-AR1: sistema per microscopia a realtà aumentata
Semplificare la complessitàAttività produttive basate su microscopia
Il sistema per microscopia a realtà aumentata AR1 permette di sovrapporre testi e immagini digitali sul campo visivo del microscopio, agevolando la lettura di istruzioni, annotazioni e la visualizzazione di video senza spostare lo sguardo dagli oculari.
Il modulo AR1 si integra con i microscopi stereo serie SZX Olympus trasformandoli in strumenti di realtà aumentata per ottimizzare rapidità ed efficienza nelle attività produttive e didattiche basate su microscopia.
Produzione più rapida ed efficiente di dispositivi medicali
Riduce il rischio di errori umani

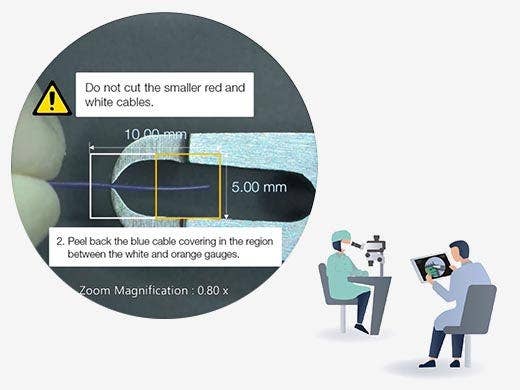

Nelle attività manifatturiere complesse, il microscopio AR1 può agevolare il completamento delle attività con un minor rischio di errori grazie alla possibilità di proiettare materiale di supporto utile nel campo visivo del microscopio, compresi:
- Immagini
- Video
- Reticolo digitale
- Calibro di misura collegato allo zoom
- Note
Tale tecnologia di proiezione può ridurre l'insorgere di errori di memorizzazione ed evitare gli spostamenti dell'operatore che può così mantenere la concentrazione sull'attività.
Mantieni la tua linea di produzione in movimento

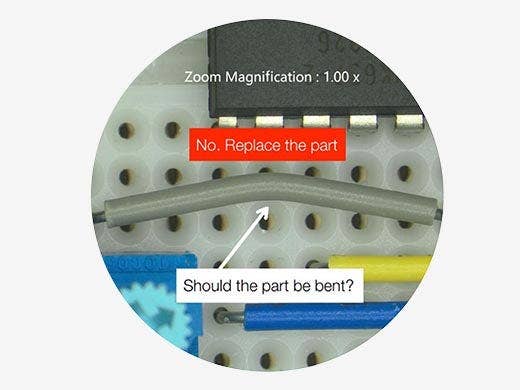

La semplicità di utilizzo del software AR1 permette ai tecnici di produzione la configurazione rapida del programma che verrà utilizzato dall'operatore durante il montaggio, agevolando l'integrazione nel processo produttivo.
- L'impiego di software di collaborazione di terzi, come Microsoft Teams, consente al un responsabile o tecnico fuori sede di visualizzare il campo visivo del microscopio e di fornire assistenza remota.
- Un responsabile fuori sede può fornire indicazioni in tempo reale all'operatore per risolvere le problematiche con maggiore rapidità
- Le funzioni di registrazione di immagini e video semplificano e velocizzano la documentazione
Formazione più rapida dei nuovi dipendenti
Didattica di montaggio efficiente basata su microscopia
Il sistema AR1 offre una maggiore efficienza e flessibilità nella formazione.

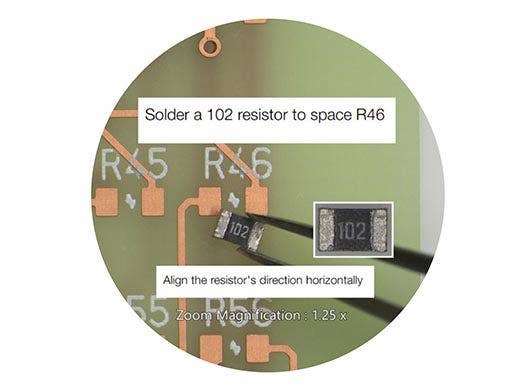

- Un istruttore può insegnare ogni fase del processo di montaggio a un nuovo addetto illustrando l'aspetto finale dei componenti una volta completato l'assemblaggio correttamente
- Un tirocinante può prendere parte alla formazione mantenendo lo sguardo sugli oculari senza perdere la concentrazione
Didattica senza spostamenti
Lo spostamento degli istruttori in diverse sedi è un costo aggiuntivo in termini di tempo e denaro. Il sistema AR1 permette di eliminare le spese di viaggio e di risparmiare tempo e denaro.

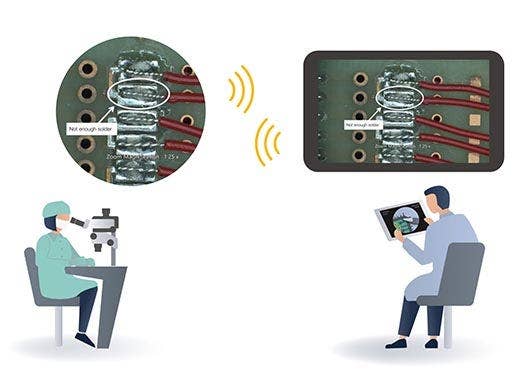

- Gli istruttori possono lavorare da remoto senza dover viaggiare
- Invece di adottare un istruttore in presenza, si possono utilizzare registrazioni video per la formazione dei tirocinanti
Compatibile con microscopi stereo esistenti
Minimo sforzo e costi ridotti per l'integrazione

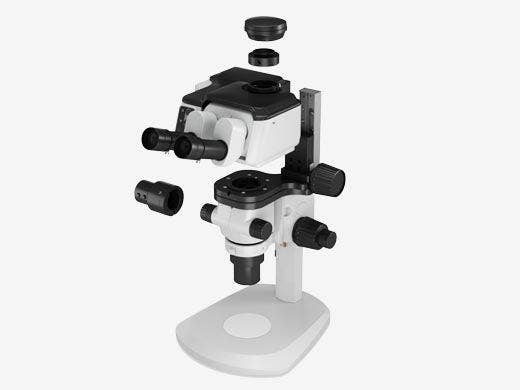

Il sistema AR1 si monta agevolmente sulla maggior parte dei microscopi stereo SZX. Sostituendo il trinoculare inclinato, il modulo SZX-AR1 si monta direttamente sul sistema.
Lavorare in tutta comodità

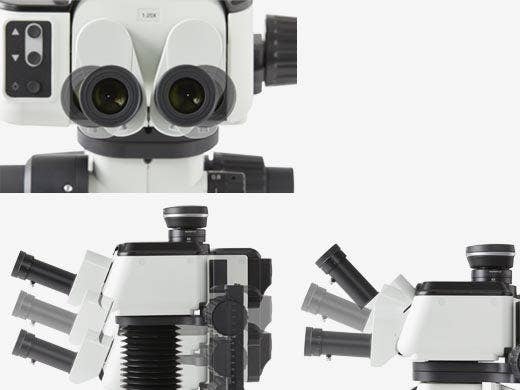

Evident offre numerosi componenti ergonomici dedicati ai microscopi stereo per mantenere una comoda postura durante le attività. Unendo il trinoculare inclinato ergonomico dell'unità AR1 a un regolatore di oculare estendibile, la postura risulta più comoda e naturale.
Funzionalità principali
Efficienza per la didattica e la produzione basate sulla microscopia
Il sistema per microscopia a realtà aumentata AR1 migliora l'efficienza della tua linea di produzione e la formazione degli addetti.
Linea di produzione
Formazione
Specifiche tecniche
Hardware
Angolazione del tubo di osservazione: da 5 a 45 gradi
Distanza interpupillare regolabile: da 57 a 80 mm
Dotato di manopola di bloccaggio per oculare
Meccanismo di selezione del percorso ottico: assente
Ingrandimento dell'oculare: 1,25X; ingrandimento della fotocamera: 1X
Funzioni dei pulsanti sul pannello frontale: regolazione della luminosità dell'immagine AR (7 livelli) e ON/OFF immagine AR
Connettori in ingresso; 1 HDMI, 1 USB 2.0 (tipo C), 1 jack CC
Tensione di azionamento: 100-240 V CA (adattatore CA)
Consumo energetico max: 10 W
Funzioni principali:
(a) Impostazione dell'ingrandimento dello zoom (solo alle posizioni di clic)
(b) Spostamento in avanti o indietro delle diapositive create nel software
Connettore di uscita: USB 2.0 tipo C
Temperatura ambiente: da 10 °C a 35 °C (da 50 °F a 95 °F)
Umidità relativa: da 20 a 85%
Fluttuazione della tensione di alimentazione: ±10%
Grado di inquinamento: 2 (in conformità alla IEC60664-1)
Categoria di installazione/sovratensione: II (in conformità con IEC60664-1)
Inclinazione del supporto: ±3° o inferiore
Utilizzo in interni
Altitudine: max 2000 metri (6562 piedi)
Temperatura: da 5 °C a 40 °C (da 41 °F a 104 °F)
Umidità relativa: da 20 a 80% (31 °C (87,8 °F) o inferiore) (senza condensa)
Se superiore a 31 °C (87,8 °F), l'umidità relativa nell'ambiente operativo deve essere diminuita linearmente al 70% a 34 °C (93,2 °F), 60% a 37 °C (98,6 °F) e 50% a 40 °C (104 °F)
Software
Controllo dell'esposizione: commutazione tra manuale e automatica
Regolazione della sensibilità: ISO 100, 200, 400
Funzione di bilanciamento del bianco: in dotazione (regolazione con un tocco)
Acquisizione istantanea
Formati di salvataggio file: BMP, JPEG, PNG
Risoluzione: DP23: 3088 × 2076
DP28 :4104 × 2174
L'immagine della fotocamera può essere salvata simultaneamente con l'immagine AR
Registrazione
Formati di salvataggio file: mp4, mov; Codec video: H264
Formato audio: MP3 Codec audio: mp3
Risoluzione: DP23: 1920 × 1080 (range dell'immagine da fotocamera: 1600 × 1080)
DP28: 1920 × 1080 (range dell'immagine da fotocamera: 1920 × 1080)
Non è possibile registrare i video al di fuori del range dell'immagine da fotocamera
L'immagine della fotocamera può essere salvata simultaneamente con l'immagine AR
*La durata della registrazione è circa un'ora
Il software SZX-AR1 può generare un codice QR collegato alla procedura.
Il codice QR può essere scansionato con un lettore per codici a barre per richiamare la procedura nel campo visivo dell'oculare.
Lettore di codice a barre compatibile
È disponibile la comunicazione COM.
È possibile caricare un codice QR
Codice a barre in uscita: codice QR
Requisiti del PC
- Il PC utilizzato con questo sistema deve essere conforme alla normativa IEC/EN60950-1 o IEC/EN62368-1
- I requisiti di sistema del PC utilizzato sono elencati di seguito; anche se il PC è utilizzato rispettando l'ambiente operativo raccomandato, non è garantito il funzionamento di tutte le funzioni su ogni tipo di PC disponibile in commercio.
Windows 10 Pro (64-bit), Windows 10 pro per Workstation (64-bit)
Windows 10, versione: 2004, 21H1
Windows 10 IoT Enterprise LTSC 2019
10th Gen Intel® Core™ i5 o successivo (o equivalente)
(core raccomandati: 4 o più, frequenza di clock: 3,2 GHz)
1 USB 2.0 tipo A (per la connessione al tubo trinoculare inclinazione AR)
1 USB 2.0 tipo A (per il sensore d'ingrandimento dello zoom)
1 USB 3.1 tipo A (per una fotocamera DP23 e DP28)
HDMI x1 (per la connessione al tubo trinoculare inclinazione AR)
HDMI 1.4 o superiore
Connettore HDMI: tipo A
