IX3-ICSI/IMSI
Incrementandosi la diffusione delle applicazioni ICSI (intracytoplasmic sperm injection), è aumentata di conseguenza anche l'attività di microscopia correlata. La tecnologia IVF (in vitro fertilization) di Evident semplifica il flusso di lavoro ICSI, migliorando la velocità e l'efficienza di ogni procedura.
Ottimizzato per un flusso di lavoro ICSI semplificato
Incrementandosi la diffusione delle applicazioni ICSI (intracytoplasmic sperm injection), è aumentata di conseguenza anche l'attività di microscopia correlata. La tecnologia IVF (in vitro fertilization) Olympus semplifica il flusso di lavoro ICSI, migliorando la velocità e l'efficienza di ogni procedura.
Semplice controllo delle condizioni degli ovociti mediante la visualizzazione dei fusi
Il metodo di osservazione di Olympus permette una facile visione del fuso in metafase II (MII) attraverso gli oculari del microscopio con la sola pressione di un pulsante:
- È possibile confermare la maturità degli ovociti per semplificare la temporizzazione del tavolino ICSI nel processo di maturazione in vitro (IVM). Attraverso la gestione della visualizzazione mediante un solo pulsante l'osservazione del campione può non essere mai interrotta.

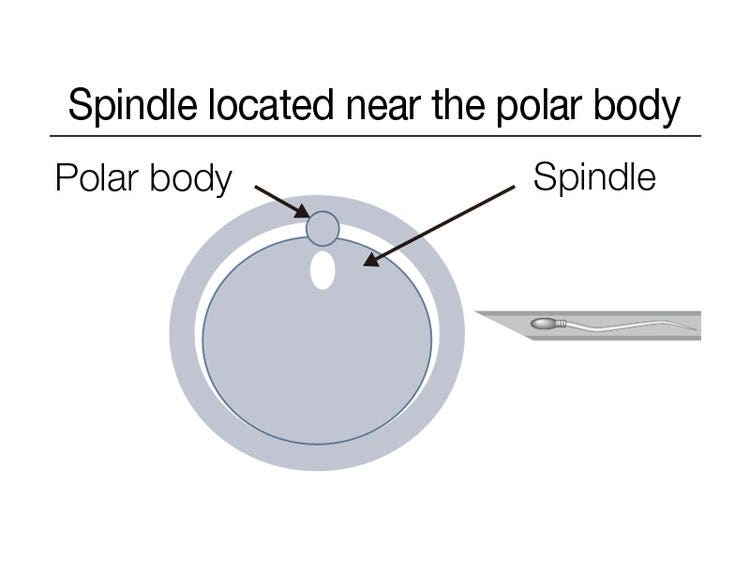

- Prima di inserire la pipetta, confermare la posizione del fuso relativo alla struttura polare, in modo da ridurre il rischio di alterazioni dell'ovocita.
- Controllare che i fusi degli ovociti in vitro siano stabili dopo lo scongelamento. Il controllo facilita il miglioramento della precisione.

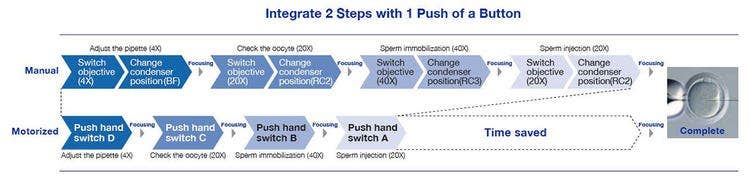

Semplificazione delle operazioni ICSI attraverso un'attività motorizzata

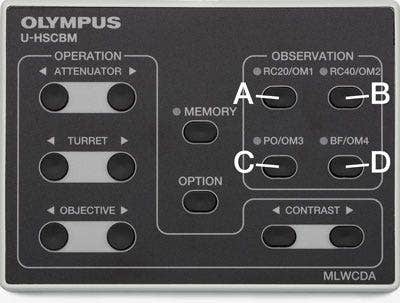

- È possibile passare istantaneamente tra diversi metodi di osservazione e regolare l'ingrandimento con la pressione di un pulsante nell'integrata console di regolazione con l'unità motorizzata.
- L'efficienza si migliora visto che le regolazioni del microscopio motorizzato riducono il numero di operazioni richieste, permettendo di concentrarsi nel delicato compito di gestire il manipolatore.
- La messa a fuoco manuale può essere facilmente eseguita beneficiando di un'elevata sensibilità, in combinazione con l'osservazione e l'ingrandimento motorizzati.
Metodi di osservazione
Contrasto in rilievo
- Non influenzato dall'effetto polarizzante dei dischi in plastica, il contrasto in rilevo di Olympus permette un imaging 3D di ovociti, in modo da controllare le condizioni della zona pellucida.
- I collari di correzione degli obiettivi UIS2 20X e 40X permettono di ottimizzare l'acquisizione delle immagini, in base allo spessore della parte inferiore del disco.
Polarizzazione
- È possibile osservare la doppia rifrazione dei fusi utilizzando la luce polarizzata.
- L'adesione di cellule granulose alla zona pellicida può essere confermata perfino prima che le cellule cumulo siano rimosse.
(informazioni e immagine dell'applicazione per gentiel concessione di David F. Albertini, Dottorato di ricerca, Center for Human Reproduction, New York)
Tecnologie applicate
Valutazione morfologica di spermatozoi ad alto ingrandimento
Miglioramento del processo di selezione degli spermatozoi attraverso:
- Zoom fluido da 1x e 1,6x a 2x, mediante la leva di regolazione.
- È possibile combinare lo zoom con l'obiettivo 40X per osservare la morfologia e la struttura interna della testa dello spermatozoo in dettaglio.
- L'opzione IMSI DIC può essere aggiunta con l'obiettivo LUCPLFLN60X e IX3-MDIC60.

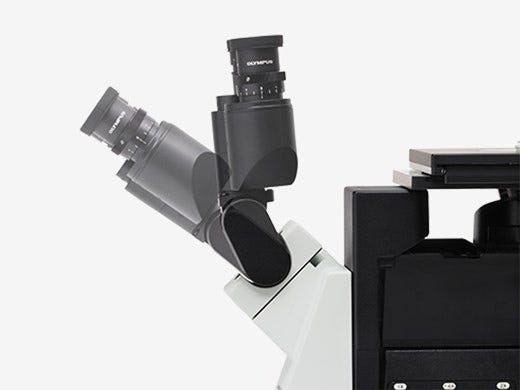

Semplificazione dell'attività di laboratorio mediante un design confortevole
Si possono regolare gli oculari nella posizione più pratica ed ergonomica. Inoltre la configurazione verticale permette di effettuare un controllo veloce sull'ovocita e l'embrione da una posizione in piedi.
Sistema semi-motorizzato:
Sistema motorizzato
Specifiche tecniche
| IX83 | IX73 (disponibile come prodotto FDA di Classe I negli Stati uniti con il nome IX73-SC) | ||
| Stativo | Sistema ottico | Sistema ottico UIS2 | |
| Revolver | Revolver sestuplo motorizzato (slitta DIC fissabile) e struttura semplice resistente all'acqua |
Revolver sestuplo motorizzato (slitta DIC fissabile) e struttura semplice resistente all'acqua） Revolver sestuplo codificato (slitta DIC fissabile) e struttura semplice resistente all'acqua |
|
| Messa a fuoco | Corsa: 10,5 mm; Incremento minimo: 0,01 μm; Velocità massima di movimento del revolver: 3 mm/s | Corsa: 10 mm | |
| Porta intermedia | 2 porte | ||
| Selettore di percorso ottico | Motorizzato 0:100/50:50/100:0 (porta sul lato sinistro: porta BI) | Manuale 0:100/50:50/100:0 (porta sul lato sinistro: porta B | |
| Generatore di luce trasmessa |
Meccanismo di inclinazione della colonna di illuminazione con angolo di inclinazione di 30° e meccanismo di riduzione delle vibrazioni; Supporto per condensatore con meccanismo di rimessa a fuoco e corsa di 88 mm; Diaframma di campo regolabile; 4 portafiltri; Generatore di luce: Lampada alogena da 12V, 100 W (precentrata) Generatore di luce a LED con elevata resa cromatica |
||
| Tubo di osservazione | Grandangolare (FN 22) |
Binoculare grandangolare inclinabile Binoculare grandangolare |
|
| Tavolino | Tavolino meccanico con sistema di regolazione a sinistra | Corsa del tavolino: X: 50 mm x Y: 43 mm, incluso piattello (ø 25 mm), piattello intercambiabile (Ø 110 mm) | |
| Tavolino traslatore con manopola destra | Corsa del tavolino: X: 50 mm x Y: 50 mm, incluso piattello (ø 25 mm), piattello intercambiabile (Ø 110 mm) | ||
| Tavolino meccanico con manopola destra | Corsa del tavolino: X: 114 mm x Y: 75 mm; funzione di blocco della posizione del tavolino | ||
| Condensatore | Condensatore motorizzato con distanza di lavoro medio-lunga | NA 0,5; WD 45 mm; 4 posizioni per dispositivi ottici (per dispositivi ottici a contrasto in rilevo da ø 50 mm) | |
| Contrasto in rilievo della distanza di lavoro medio-lunga | NA 0,5; WD 45 mm; 4 posizioni per dispositivi ottici (per dispositivi ottici a contrasto in rilevo da ø 50 mm) | ||
| Ambiente operativo |
Utilizzo in interni Temperatura ambiente: Da 5 º a 40 ºC (da 41 º a 104 ºF) Umidità relativa massima: 80% per temperature fino a 31 ºC (88 °F), decrescente linearmente fino al 70% a 34 ºC (93 °F), al 60% a 37 ºC (99 °F) e al 50% a 40 ºC (104 °F) Oscillazioni di tensione: non superare ±10% della tensione normale |
||
