Un microscopio che misura in base a
specifiche esigenze

Indipendentemente dal tipo di campione, piccolo o grande, semplice o complesso, oppure dal grado di esperienza dell'operatore che effettua le misure, apprendista o esperto, la gamma STM7 Olympus include microscopi di misura in grado di soddisfare le tue esigenze.

Prestazioni ottiche ottimali

La serie STM7 integra lo stesso sistema ottico con correzione dell'infinito UIS2 dei microscopi ottici all'avanguardia.
Di conseguenza le immagini osservate hanno una risoluzione e un contrasto elevati, con una significante eliminazione dell'aberrazione. assicurando la produzione di misure a alta precisione per i minimi dettagli.

Misure affidabili con un piattino in pietra per il montaggio del tavolino

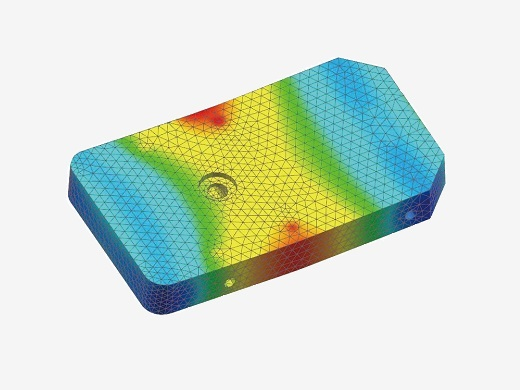

Per migliorare ulteriormente la precisione delle misure, la serie STM7 integra uno stativo anti-vibrazioni a alta resistenza con un piattino in granito. Questa stabilità permette di effettuare misure a livello sub-micrometrico con un errore minimo.

Misure su 3 assi semplici e a alta precisione

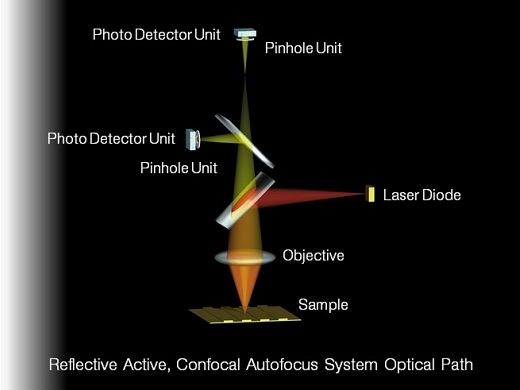

Con il crescere della miniaturizzazione e precisione della moderna tecnologia produttiva, risultano ancora più importanti le misure a alta precisione: non solo sull'asse XY ma anche sull'asse Z. Olympus ha risposto creando il primo sistema autofocus confocale a riflessione attiva.

• I certificati di taratura prodotti dal Centro per i Test e le Analisi di Olympus Corporation e convalidate dalle agenzie accreditate per le tarature ILAC-MRA (JCSS e JAB).
• I sistemi di tracciabilità variano in funzione dei periodi e dei paesi/aree geografiche. I campioni usati nelle tarature STM7 sono tarate in ogni paese/area geografica. Per maggior informazioni contattare Olympus.

Qualità assicurata attraverso il rigoroso sistema di tracciabilità

La precisione dei microscopi di misura Olympus è controllato da un rigoroso sistema di tracciabilità, inoltre Olympus offre perfino una taratura tracciabile al momento dell'installazione.

Problemi comuni

• Una breve corsa di misura impedisce la possibilità di effettuare misure di campioni di maggiori dimensioni •I campioni devono essere ruotati in quanto l'area di misura per l'asse X è più breve rispetto all'area di misura per l'asse Y
• A causa del ridotto intervallo di misura è impossibile allineare numerosi campioni sul tavolino per misurarli contemporaneamente

Soluzioni STM7

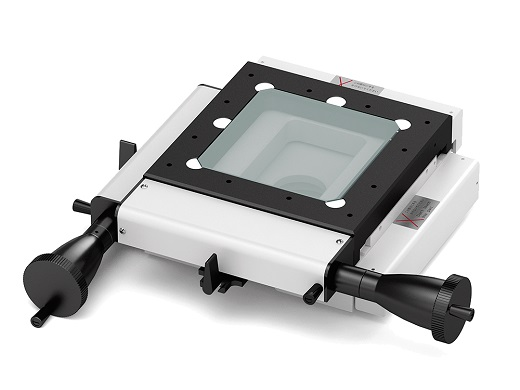

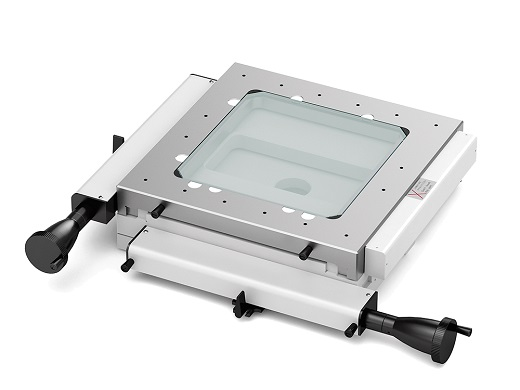

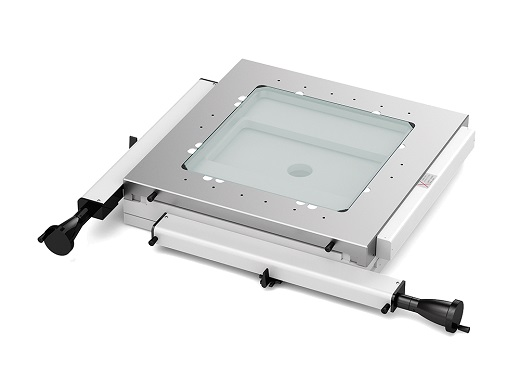

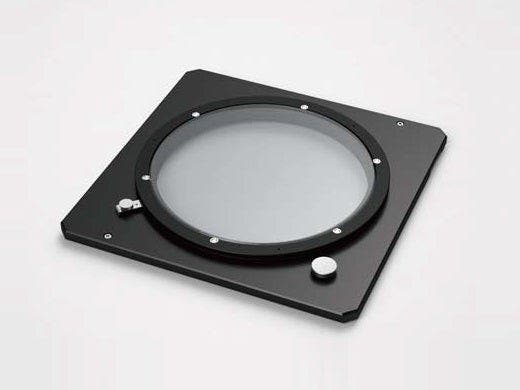

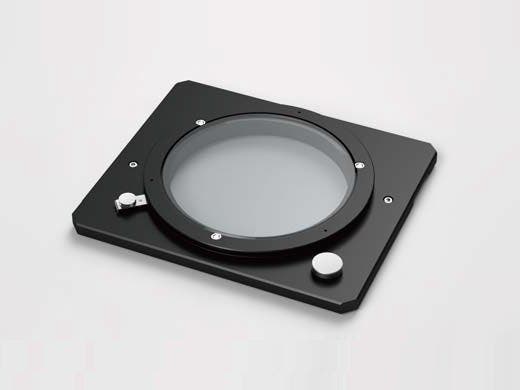

• L'STM7 è dotato di un tavolino 300 mm x 300 mm in grado di misurare campioni grandi, inclusi wafer e circuiti stampati da 300 mm.
• Le aree di misura per l'asse X e l'asse Y hanno la stessa lunghezza, eliminando la necessità di ruotare i campioni
• Lunghe aree di misura per l'asse X e Y permettono di allineare campioni multipli sul tavolino per rendere più efficienti le misure

Problemi comuni

• La maggior parte di microscopi di misura convenzionali accettano solamente un obiettivo di misura o un obiettivo metallurgico, limitando le opzioni di osservazione

Soluzioni STM7

• L'STM7 soddisfa le esigenze per numerosi tipi di osservazione. Risponde alle tue esigenze, a basso o alto ingrandimento, permettendo la misura di campioni irregolari che richiedono l'uso di obiettivi con distanza di lavoro molto elevata, inoltre offre numerosi metodi di osservazione

Problemi comuni

• Delle funzionalità supplementari richiedono delle unità operative addizionali. Gli operatori non possono sempre individuare velocemente l'unità corrispondente, riducendo quindi significativamente l'efficienza di misura
• Numerose unità operative e i relativi alimentatori che vengono utilizzati insieme all'unità principale occupano considerevolmente lo spazio di lavoro

Soluzioni STM7

• Quasi tutte le operazioni dei microscopi di misura possono essere completate efficientemente nell'unità operativa più vicina
• Il sistema richiede solamente una singola unità operativa e un alimentatore, indipendentemente dalle funzionalità integrate, rendendo disponibile un maggior spazio di lavoro

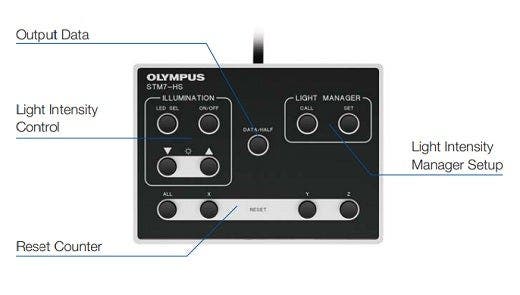

Modelli di messa a fuoco manuale sull'asse Z

I modelli manuali risultano convenienti e assicurano un'operatività ottimale della manopola, permettendo un rapido movimento verticale per gli utenti che misurano campioni con diverse altezze.

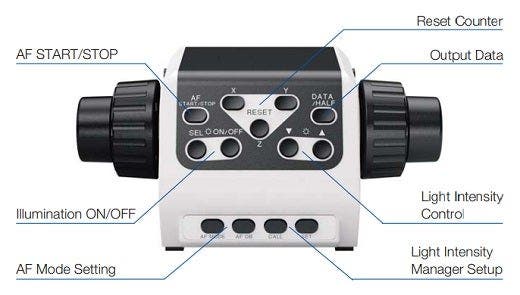

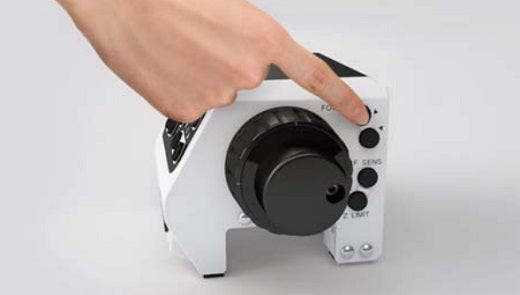

Modelli di messa a fuoco motorizzata sull'asse Z

L'unità motorizzata migliora l'operatività e riduce la fatica causata dalle ripetute messe a fuoco e misure delle altezze. Le manopole coassiali per i movimenti micrometrici e macrometrici permettono una sensibilità simile al funzionamento manuale, mentre i modelli possono inoltre essere dotati di un'unità autofocus.

Problemi comuni

• Le regolazioni analogiche di volume usate dai microscopi di misura convenzionali non permettono una valutazione quantitativa dell'intensità luminosa, la quale può indurre variabilità nei valori misurati in rapporto a modifiche dell'intensità luminosa
• Con i microscopi a misura convenzionale, potrebbe risultare necessario regolare l'intensità luminosa ogni volta che l'obiettivo viene cambiato, rendendo inefficiente il flusso di lavoro.

Soluzioni STM7

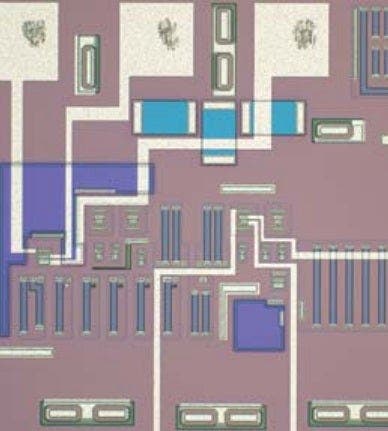

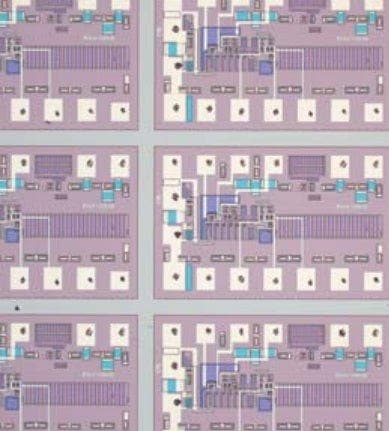

• Le osservazione e le misure possono sempre essere eseguite con le stesse condizioni, grazie al display quantitativo del microscopio per il valore di intensità luminosa
• Il metodo di illuminazione e l'intensità luminosa sono automaticamente regolate in base al valore predefinito quando viene cambiato l'obiettivo, se la funzionalità Light Intensity Manager viene usata in combinazione con un revolver codificat

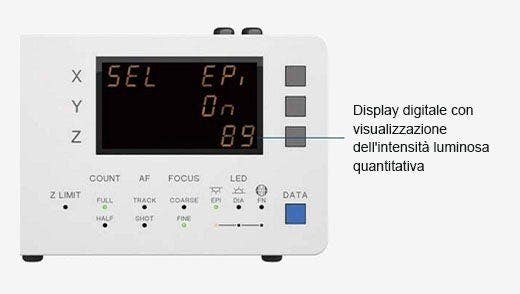

Controllo preciso dei valori di intensità luminosa mediante un display digitale quantitativo

La serie STM7 visualizza l'intensità luminosa mediante un display digitale quantitativo, permettendo l'esecuzione di osservazioni in condizioni di illuminazione uniformi.

Problemi comuni

• La necessità di controllare lo stato operativo dell'apparecchio, come l'illuminazione o i valori misurati, su singole unità rende complessa l'operatività generale

Soluzioni STM7

• La serie STM7 visualizza lo stato del microscopio (es: illuminazione) insieme ai valori misurati su un display indicatore, in modo da effettuare velocemente il controllo

Controllo dello stato veloce e visivo

L'indicatore visualizza lo stato e le configurazioni dell'apparecchio I valori minimi degli assi X, Y e Z possono essere cambiati tra 0,1 μm e 1 μm, inoltre le unità di misura del display possono essere impostate in mm, μm, pollici e mil.

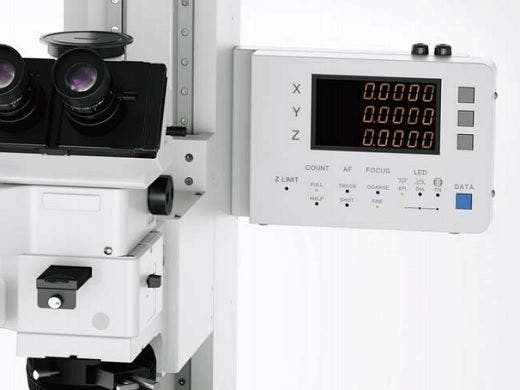

Display con letture digitali fissato allo stativo

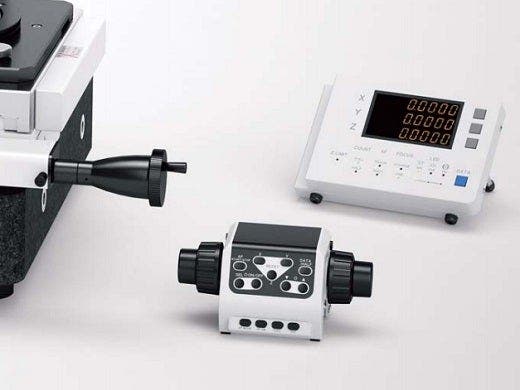

Display con letture digitali posizionato su un piano di lavoro

Display con letture digitali rimovibile per specifiche esigenze di posizionamento

Se fissato allo stativo o appoggiato su un piano di lavoro, il posizionamento del display con letture digitali è determinato dalle specifiche esigenze dell'utente. Quando si effettuano delle misure in piedi, è possibile posizionare il display lateralmente allo stativo alla stessa altezza del punto di osservazione, in modo da facilitarne la visione. Quando si opera da sedere, come nel caso di osservazioni o misure effettuate su un monitor mediante una camera digitale o nel caso di utilizzo di un modello a messa a fuoco motorizzata sull'asse Z, è possibile posizionare il display e il controller manuale sul piano di lavoro.

Problemi comuni

• Quando si effettuano delle misure visive, si possono verificare delle variazioni nella misura delle altezze tra diversi operatori. Inoltre questo metodo è inefficiente e dispendioso in termini di tempo.

Soluzioni STM7

• Il sistema del navigatore della messa a fuoco STM7 riduce la soggettività dell'operatore nelle misure delle altezze. Inoltre riduce i tempi necessari per l'esecuzione delle misure di altezza in modo da incrementare l'efficienza

Sistema di messa a fuoco semplice e preciso con un'alta ripetibilità

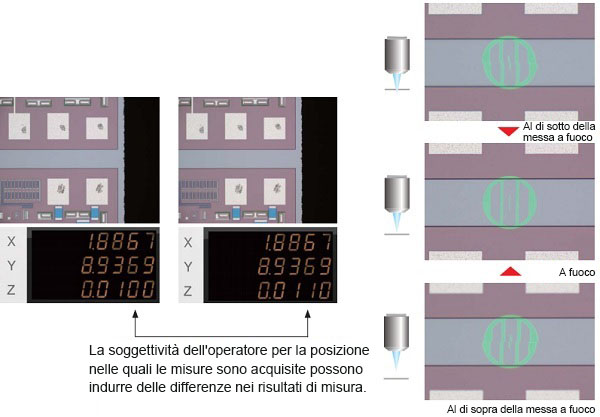

Il navigatore di messa a fuoco Olympus permette di eseguire delle misure delle altezza altamente riproducibili proiettando un pattern nel campo visivo e identificando le deviazioni verticali. Le misure di altezza eseguite con le normali osservazioni visive possono essere soggette a minimi errori anche quando la messa a fuoco appare ottimale. Invece con il navigatore di messa a fuoco è possibile effettuare delle misure semplicemente realizzando l'abbinamento con le indicazioni, riducendo la soggettività dell'operatore per i risultati di misura.

Problemi comuni

• Durante le misure visive i risultati di misura delle altezze possono variare tra diversi operatori
• La misura manuale delle altezze richiede da parte dell'operatore un ripetuto spostamento del tavolino e una regolazione della messa a fuoco con la manopola, rendendo le misure inefficienti e dispendiosi in termini di tempo.
• Risulta difficile la messa a fuoco di oggetti di piccole dimensioni come i fili saldati

Soluzioni STM7

• Mediante il sistema di autofocus viene assicurata un'elevata precisione del valore misurato indipendentemente dall'operatore
• In modalità TRACK l'immagine viene automaticamente e continuamente mantenuta a fuoco, permettendo un'efficiente misura dell'altezza in tempi ridotti Questa modalità rende superflua la messa a fuoco manuale per le misure XY, incrementando l'efficienza
• Quando viene usato un obiettivo 100X, il laser può avere un diametro minimo di 1 μm, consentendo l'uso dell'autofocus puntualmente, anche per oggetti di dimensioni estremamente ridotte

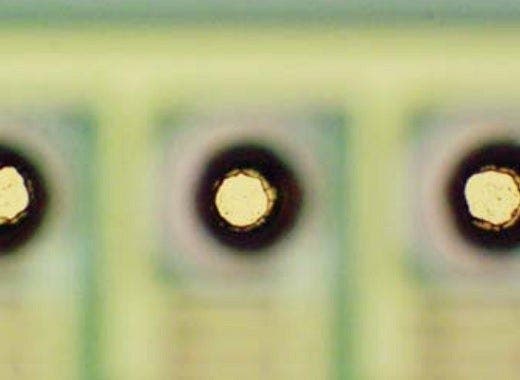

Modalità One-Shot

Si attiva istantaneamente l'autofocus passando da una messa a fuoco approssimativa a una messa a fuoco precisa al centro del campo visivo.

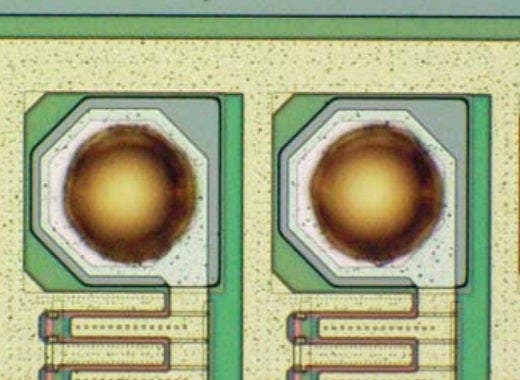

Modalità TRACK

La modalità TRACK applica l'autofocus seguendo i rilievi e gli avvallamenti del campione, anche se si sposta il tavolino, così da mantenere continuamente a fuoco l'immagine. Questa innovazione migliora considerevolmente l'efficienza delle misure sull'asse Z, permettendo l'esecuzione delle osservazioni senza rimuovere le mani dalle manopole X e Y.

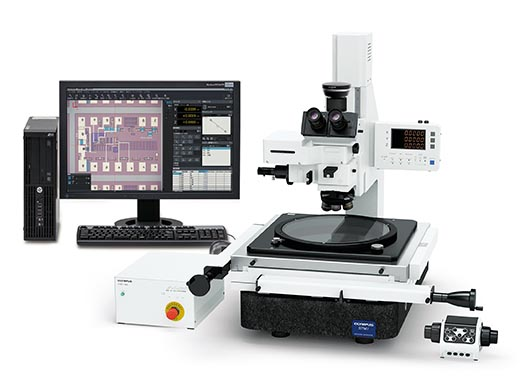

Sistema di supporto delle misure

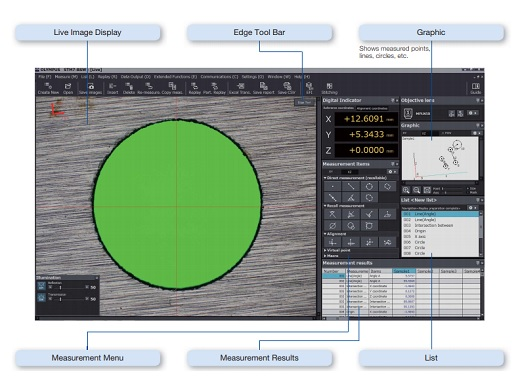

Risulta essenziale la capacità di visualizzare in modo chiaro e facile le immagini prodotte dai microscopi di misura. Il software di misura Olympus permette di effettuare delle misure complesse con una maggiore precisione. Inoltre il software permette l'uso di camera digitali

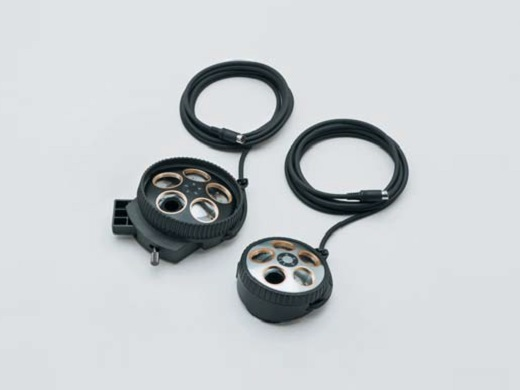

Revolver codificato

Combinando un revolver codificato con una camera digitale viene visualizzato sullo schermo l'ingrandimento dell'obiettivo durante l'osservazione ed è possibile registrare l'ingrandimento. Questa pratica funzionalità permette a registrazione contemporanea delle informazioni sul campione e dell'ingrandimento dell'obiettivo.

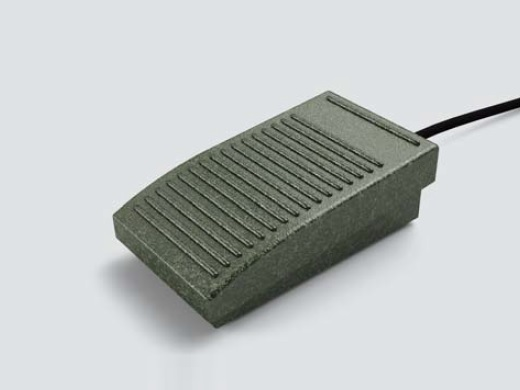

STM7-FS/ Interruttore a pedale

Permette la trasmissione di dati a mano libere, consentendo all'operatore di completare la misura senza togliere le mani dalle manopole X e Y.

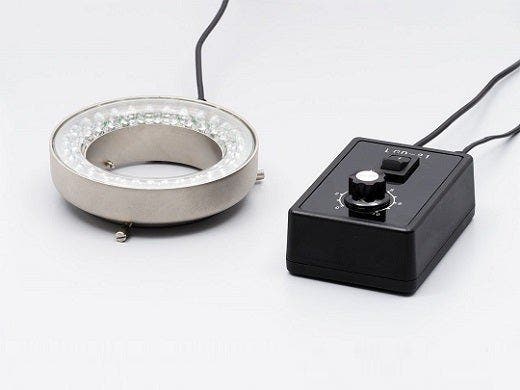

SZ-LW61/ Unità di illuminazione bianca al LED

Questo modello compatto e leggero assicura una lunga durata operativa e un basso consumo energetico. Inoltre questa conveniente unità di illuminazione LED non produce sfarfallio e fluttuazione dell'illuminazione.

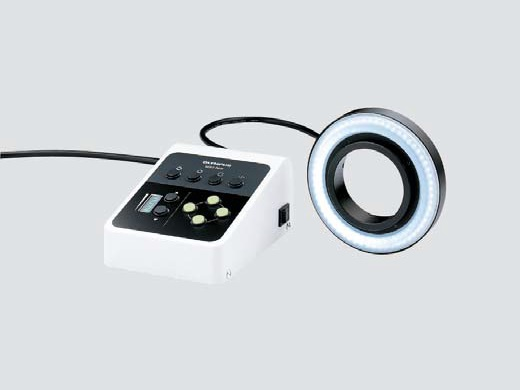

SZX2-ILR66+SZX-RHS/ Illuminatore anulare al LED + Unità di Controllo Manuale

L'unità di controllo manuale SZX-RHS permette un'illuminazione indipendente per quattro sezioni dell'illuminatore anulare al LED riflesso SZX2-ILR66, il quale fornisce delle immagini chiare con un'elevata temperatura di colore. L'illuminazione ottimale può essere scelta attraverso 13 opzioni.
