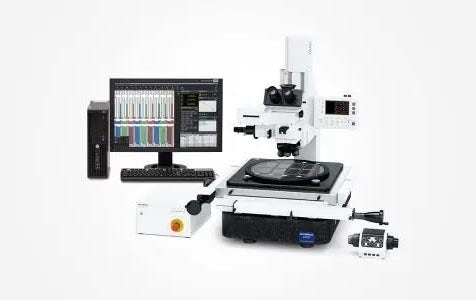

Microscopi di misura STM7-BSW
STM7-BSW è un software di supporto delle misure per i microscopi di misura. Non è possibile solamente acquisire immagini live con la fotocamera digitale visualizzandole sul monitor ma è possibile anche effettuare sulla stessa schermata osservazioni, misure e report. Queste funzionalità rendono il tuo lavoro più efficiente.
STM7-BSW Soluzioni per Microscopia
Il software di supporto delle misure STM7-BSW per le misure dei microscopi incrementa l'efficienza delle ispezioni. È possibile acquisire e visualizzare immagini, realizzare osservazioni e misure, oltre a creare report nella stessa schermata.
Veloce e precisa misura di oggetti con forme complesse
È essenziale vedere chiaramente e facilmente la schermata dei risultati del microscopio per la misura. Questo software è stato creato per questo scopo: facilitare la realizzazione di misure complesse con grande precisione. Il software inoltre permette di sfruttare appieno le camera del microscopio digitale.

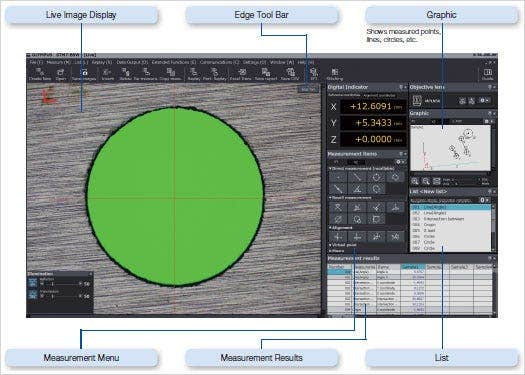

Interfaccia STM7-BSW con campione
Acquisizione di immagini chiare e nitide con le nostre camera per microscopi digitali
Alte prestazioni con veloce schermata live
DP28
Risoluzione di immagini
4104 × 2174
Frequenza di quadro
15 fps (max.)
Interfaccia PC
USB 3.1 Gen1
DP23
3088 × 2076
Frequenza di quadro
25 fps (max.)
Interfaccia PC
USB 3.1 Gen1
Eccellente convenienza con un elevato rapporto prezzo-prestazioni
STM7-CU
2048 × 1536
Frequenza di quadro
11,2 fps (max.)
Interfaccia PC
USB 2.0
Posiziona il campione e inizia la misura: nessun allineamento in parallelo richiesto

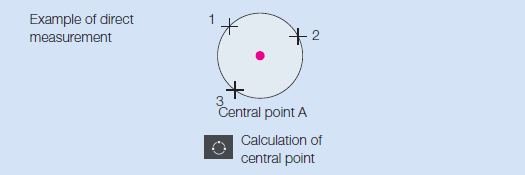

Misura diretta
Le misure sono effettuate ricevendo le coordinate attraverso il microscopio STM7.
Richiamo delle misure
Una volta che le coordinate sono misurate e calcolate possono essere usate nuovamente per delle misure successive. Questo permette di non svolgere due volte la stessa operazioni, permettendo un flusso di lavoro più efficiente.
Misura di punti virtuali
Intersezioni, punti centrali, lunghezze e diversi altri tipi di misure possono essere realizzati tracciando linee e cerchi, i quali possono essere definiti come punti di riferimento sulle immagini acquisite di campioni.
Misura di allineamento
L'origine e l'asse delle X sono definite in rapporto al campione, permettendo la misura del campione anche quando non è allineato con il tavolino.
Asse originale
Nuovo asse
Misura del piano XZ
Misura R di un campione emisferico
Misura dell'altezza di una scanalatura dalla base alla linea di riferimento
Registrazione delle procedure di misure usate abitualmente
Registrazione macro
La procedura di allineamento e altre procedure di misura usate frequentemente possono essere combinate e assegnate a un singolo pulsante macro, eliminando la necessità di iniziare dal principio ogni volta che il microscopio viene configurato.

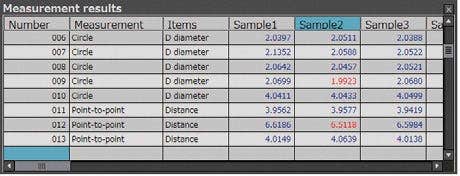

Ripetizione della misura
Le misure possono essere facilmente ripetute in base a un flusso di lavoro registrato semplicemente inserendo il movimento del tavolino e le coordinate in risposta a un messaggio del software. Questa funzione può essere usata per eseguire ripetutamente la stessa misura nello stesso campione o differente versioni dello stesso campione.
Inoltre se nel flusso di lavoro registrato sono impostati un valore definito e una tolleranza, il software può automaticamente identificare una misura non riuscita.
Navigazione del punto di misura per la ripetizione della misura
Questa funziona visualizza la direzione e la distanza al punto di misura successivo, contribuendo a ridurre il disorientamento dell'operatore. Inoltre la funzione elimina la necessità di verificare ogni volta il punto di misura successivo nel diagramma, velocizzando il flusso di lavoro dell'operatore attraverso una serie di misure ripetute.
Pratiche funzioni per l'eliminazione della soggettività di misura

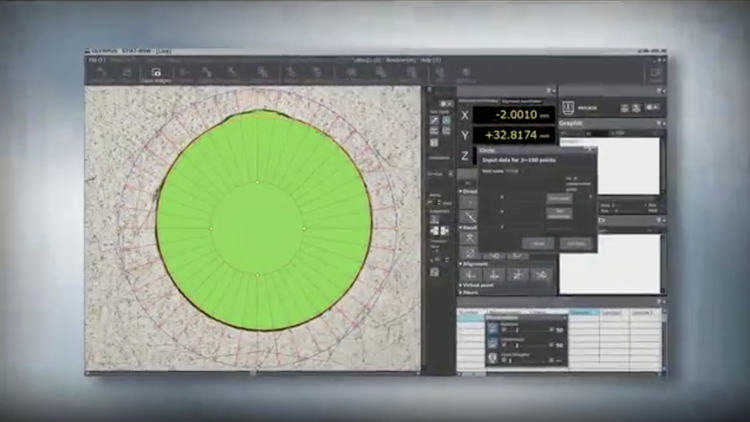

Rilevamento automatico dei bordi
Questa funzione permette il rilevamento dei bordi del campione e automaticamente acquisisce e misura le relative coordinate. Di conseguenza, non è più necessario definire le coordinate, minimizzando la soggettività. Inoltre il Rilevamento automatico del bordo integra un timer che consente di acquisire le coordinate in un momento predefinito e supporta l'uso di un interruttore a pedale che permette all'operatore di concentrarsi sulle misure senza dovere togliere le mani dalle manopole di regolazione del tavolino.
Rilevamento automatico del bordo all'interno del cerchio
Rilevamento del bordo automatico multi-punti
Eliminazione di punti anomali
Bave metalliche e altri punti anomali possono essere esclusi automaticamente durante il rilevamento dei bordi. Questo permette un calcolo uniforme dei valori di misura, indipendentemente dallo stato del campione. I punti esclusi in quanto considerati anomali possono inoltre essere visualizzati sulla schermata con diversi colori.
Campione con punto anomalo.
Eliminazione di punto anomalo
Controllo dell'illuminazione

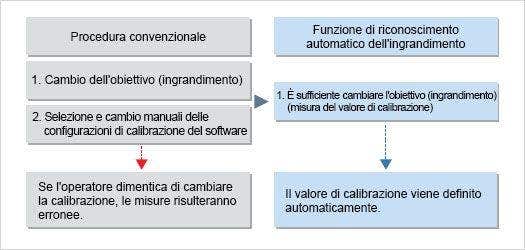

Riconoscimento automatico dell'ingrandimento (opzionale, solamente con la configurazione del revolver codificato)
Utilizzando il revolver codificato, i valori di calibrazione definiti precedentemente vengono automaticamente richiamati quando si cambia l'obiettivo. Questo permette di avere la sicurezza che viene utilizzata una scala ottimale.
Creazione di report personalizzabile
Creazione di report con un click
I risultati di misura possono essere esportati in formato Excel con un solo click, eliminando errori durante la trascrizione.Inoltre le immagini possono essere riportate insieme ai risultati di misura, permettendo una più efficiente creazione di report.
Esempio di report
Funzioni di acquisizione avanzate
Opzionale Multiple Image Alignment (MIA)
È possibile affiancare immagini multiple per acquisire una singola immagine di un'ampia area a alto ingrandimento. Visto che le immagini sono affiancate in base alle coordinate, il sistema è in grado di produrre delle immagini altamente affidabili.
Opzionale Immagine a fuoco esteso (EFI)
La funzione EFI è efficace per l'ottenimento di immagini a fuoco per l'intero campione con forme complesse e irregolari. Permette di generare una singola immagine con punti focali allineati in tutte le posizioni.
Vengono elaborate in modo semplice delle immagini multiple attraverso diversi punti focali in varie posizioni, spostandosi sull'asse Z, o usando il modello motorizzato per la composizione automatica delle immagini.
Specifiche tecniche
Requisiti di sistema dell'STM7-BSW
Disco SSD consigliato per l'acquisizione di immagini a alta velocità
* Microsoft Office da 32 bit o 64 bit 2013/2016/2019/2021/365 (SAC) sono supportati.
