Offrendo operazioni intuitive e un flusso di lavoro senza interruzioni, l'interfaccia utente del software cellSens è personalizzabile per consentire all'utente di controllare il layout. Offerto in una gamma di pacchetti, il software cellSens offre una varietà di funzionalità ottimizzate per le tue specifiche esigenze di imaging. Le funzionalità Graphic Experiment Manager e Well Navigator facilitano l'acquisizione di immagini 5D. Ottieni una risoluzione migliore tramite la deconvoluzione TruSight™ e condividi le tue immagini utilizzando la modalità Conferenza.
Il pacchetto software cellSens non è destinato all'uso diagnostico clinico.
Operatività intuitiva. Flusso di lavoro semplificato.

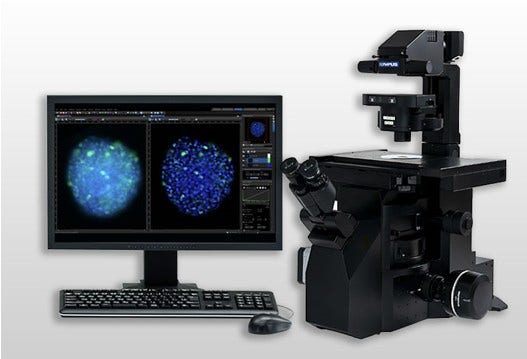

La piattaforma Olympus cellSens permette il pieno controllo sulla visualizzazione e sulla posizione di icone, barre degli strumenti e comandi, permettendo al software di svilupparsi e adattarsi in base all'evoluzione delle proprie esigenze di ricerca.
Pacchetti cellSens

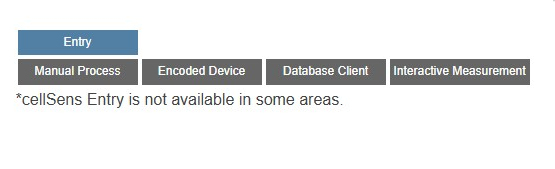

cellSens Entry
cellSens Entry rappresenta la tappa obbligata per i ricercatori che vogliono occuparsi di acquisizione e documentazione di immagini digitali, fornendo tutti gli strumenti per una semplice acquisizione di immagini.
cellSens Standard
L'Olympus cellSens Standard non si limita all'acquisizione di una singola immagine ma permette l'applicazione di avanzati processi di acquisizione delle immagini (es: time lapse) e il controllo di componenti di microscopio dotati di motorizzazione e encoding.
cellSens Dimension
Il pacchetto più versatile della serie Olympus cellSens è il cellSens Dimension, con capacità di acquisizione delle immagini completamente automatizzate, strumenti di analisi efficienti e molto altro.

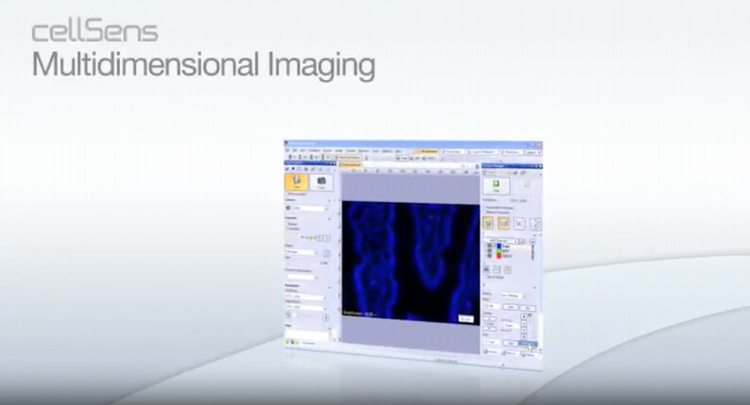

Acquisizione di esperimenti in 5D
Permette l'acquisizione di immagini in cinque dimensioni utilizzando strumenti come il Graphic Experiment Manager (GEM) e il Well Navigator , i quali facilitano la visualizzazione dell'acquisizione dei dati.

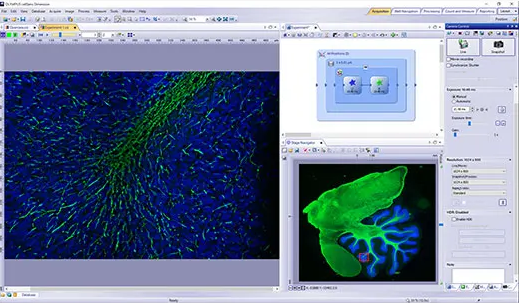

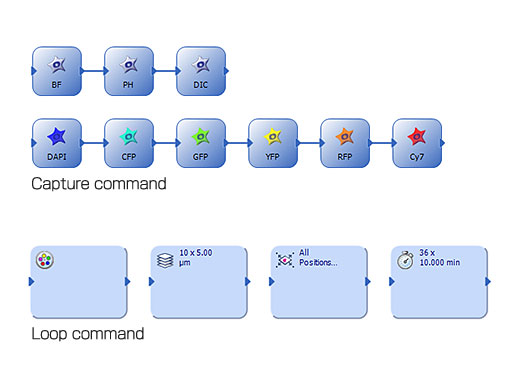

Graphic Experiment Manager (GEM)
Dimension
Il GEM rappresenta una flessibile interfaccia di tipo drag-and-drop in grado di realizzare esperimenti semplici e complessi nel software cellSens. Permette di combinare delle azioni attraverso stativi speciali, in modo da. definire l'ordine e la priorità di automazione; interagire con il sistema durante acquisizioni prolungate in time lapse senza sospendere l'esperimento. Per aumentare l'efficienza, è possibile definire le funzioni macro come l'esecuzione dell'elaborazione della deconvoluzione nel GEM.
Process Manager
Dimension + Standard
Il Process Manager facilita l'acquisizione di immagini multicanali e time lapse con soli pochi clic. Quando si usa una licenza cellSens Dimension è inoltre possibile realizzare l'imaging Z-stack
Dimension + Multiposizione
Standard + Multiposizione
Usare le soluzione opzionale Multiposizione per acquisire automaticamente delle immagini a punti multiple e area ampia quando si usa un tavolino motorizzato. È inoltre possibile esplorare il campione cliccando semplicemente su un punto in un'immagine con lo strumento Stage Navigation.

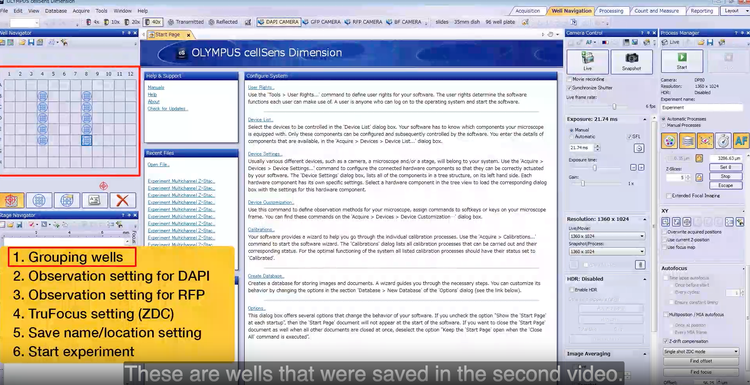

Well Plate Navigation
Dimension + Multiposizione + Well Plate Navigator

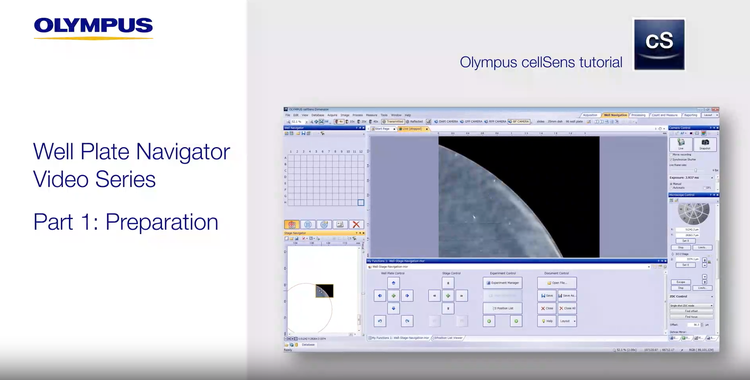

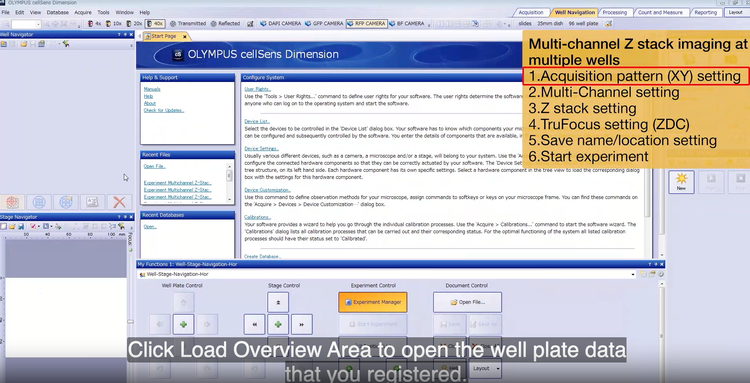

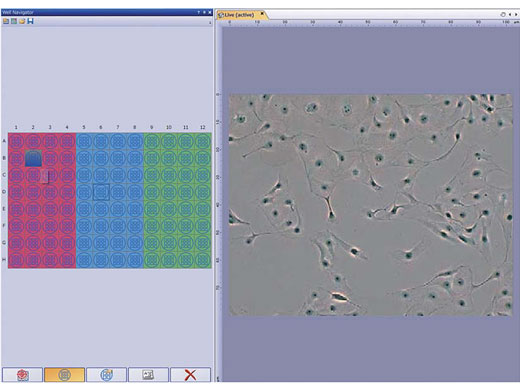

Il Well Plate Navigator automaticamente scansiona e acquisisce le immagini da formati di piattelli a pozzetti standard e personalizzati. Tutte le immagini acquisite, le posizioni del campione e le note dell'utente possono essere salvati in un database strutturato per un rapido accesso centralizzato. È possibile applicare, in un'unica operazione, delle speciali configurazioni di acquisizione multidimensionali a un singolo pozzetto o a diversi pozzetti selezionati, in modo che si possano realizzare diversi esperimenti su un piattello a pozzetti in supporto a esperimenti complessi.
Database
Dimension + Database Core o Database Client

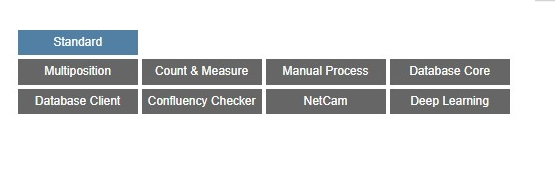

Standard + Database Core o Database Client
La soluzione Database Core permette di creare dei database definiti dall'utente con un pieno controllo dell'accesso, i quali possono essere condivisi attraverso la rete. Un interattivo strumento di query semplifica l'individuazione delle immagini desiderate, delle proprietà associate alle immagini, le note utenti e tutti i file correlati (es: fogli di lavoro) con un'anteprima automatica delle immagini trovate. Con la soluzione Database Client è possibile intervenire, con i diritti di lettura e scrittura, sui database condivisi da numerose e differenti postazioni.
Dimension + Multiposizione + Well Navigator +
Database Core o Database Client
Quando viene usata in combinazione con la soluzione Well Navigator, la soluzione Database rende più efficienti la visualizzazione e l'analisi delle immagini di piattelli a pozzetti attraverso l'acquisizione di numerosi dati. Attraverso un semplice clic sulle icone per le informazioni delle immagini acquisite (es: data, nome del file e numero del piattello a pozzetti) è possibile visualizzare le immagini selezionate per un'analisi approfondita. La combinazione di questi strumenti permette di visualizzare le immagini acquisite e di analizzare costantemente le immagini selezionate (mediante i comandi Batch Macro) utilizzando l'interfaccia del piattello a pozzetti.
Imaging panoramica in tempo reale
Dimension
Standard + Processo manuale

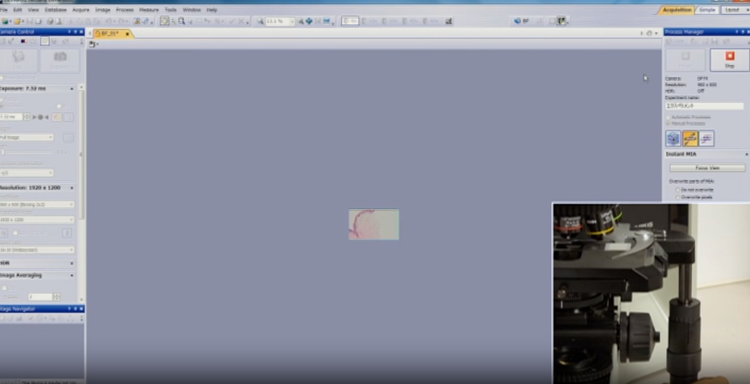

Con la soluzione Processo manuale è possibile creare delle immagini unite (stitching) in tempo reale. Il Processo manuale Control semplifica l'esplorazione del proprio campione utilizzando un tavolino manuale, mentre il software registra e unisce le immagini in tempo reale, rappresentando un'alternativa conveniente in rapporto all'imaging dell'intero vetrino.
Dimension + Multiposizione
Standard + Multiposizione
Attraverso cellSens Dimension e un tavolino motorizzato, l'acquisizione di immagini di grandi dimensioni è completamente automatizzata con la soluzione opzionale Multiposizione. Quando combinato con un dispositivo motorizzato per l'asse Z o per il mantenimento della messa a fuoco (es: TruFocus), questa funzione può correggere gli effetti della distorsione e dell'inclinazione del campione.

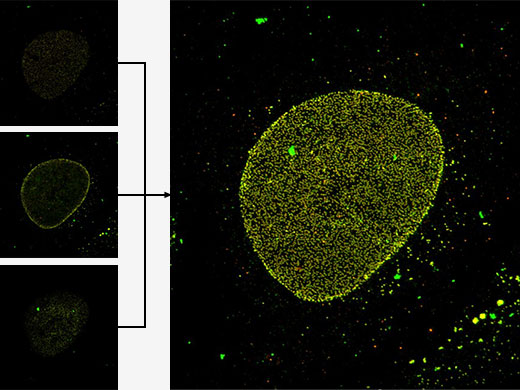

È possibile creare una singola immagine a fuoco da successivi piani di immagini, attraverso la rotazione della manopola di messa a fuoco mediante la funzione EFI (Extended Focus Imaging). Un sistema di messa a fuoco motorizzato automatizza completamente l'acquisizione EFI. Le immagini composite EFI possono essere create direttamente da Z-stack acquisiti precedentemente.
Acquisizione HDR
Dimension

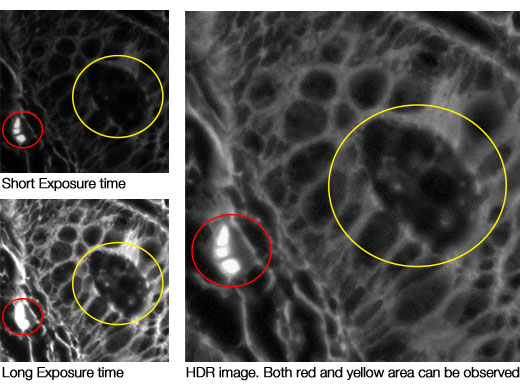

Acquisendo automaticamente numerose immagini a diverse esposizioni la funzione HDR crea un'immagine finale con una gamma dinamica superiore rispetto a quella ottenuta con una singola esposizione. I segnali a bassa intensità sono chiaramente visibili senza sovraesporre le aree illuminate del campione.
Elaborazione e condivisione delle immagini
Attraverso la deconvoluzione TruSight e altre tecniche di elaborazione delle immagini è possibile evidenziare i dati reali delle proprie immagini. Inoltre risulta facile condividere i propri risultati con altri mediante la funzionalità Conference Mode o quella drag-and-drop per il trasferimento dei dati in report preconfigurati.

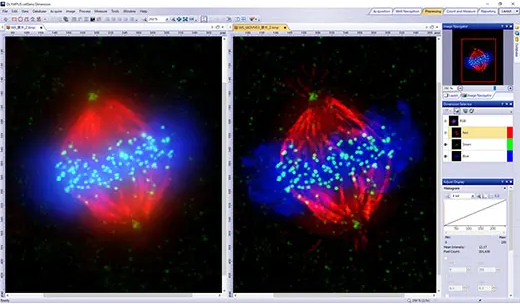

Efficiente funzionalità deconvoluzione TruSight
Dimension
Il pacchetto cellSens Dimension include la funzionalità 2D deblurring (eliminazione della sfocatura) per l'anteprima e l'acquisizione delle immagini per permettere una migliore messa a fuoco di campioni spessi.

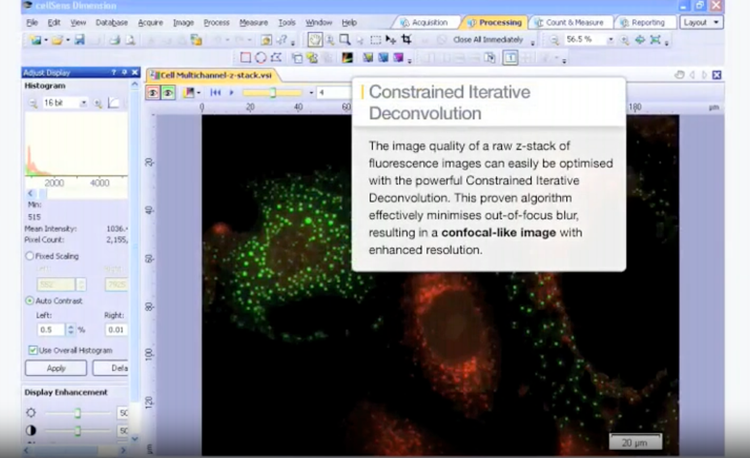

Dimension + CI Deconvolution
La soluzione Constrained Iterative Deconvolution integra i più recenti algoritmi per un miglioramento di risoluzione, contrasto e gamma dinamica con una velocità ineguagliabile nel settore attraverso l'elaborazione GPU. Algoritmi progettati specificatamente per un uso con l'FV3000 e la funzionalità per immagini Olympus Super Resolution (OSR) consentono di ottenere delle immagini più chiare e nitide dai sistemi all'avanguardia, utilizzando delle frequenze di quadro ultra-veloci e delle alte sensibilità.
Linea cellulare: Linea cellulare tumorale umana (HeLa)*1 Immuno-colorazione: Colorazione Hec1 (verde, Alexa Fluor-488), colorazione a-tubulin (rosso, Alexa Fluor-568) e colorazione DAPI (blu) Cellula mitotica HeLa derivata da tumore cervicale umano. Il fuso mitotico e i cinetocori sono sottoposti a colorazione, rispettivamente, con gli antibiotici anti-a-tubulina (rosso) e anti-Hec1 (verde). I cromosomi interagiscono con i microtubuli costituendo un fuso mitotico attraverso cinetocori, cioè strutture proteiche assemblate su un'area del centromero dei cromosomi. Immagini per gentile concessione di: Dipartimento di oncologia molecolare, Istituto di Sviluppo, invecchiamento e tumori, Università di Tohoku, Masanori Ikeda e Kozo Tanaka
Messa a fuoco sui dettagli importanti
Dimension
Attraverso lo strumento Best Focus Extraction è possibile determinare la miglior messa a fuoco da immagini multidimensionali come il Z-stack e il time lapse. Questo strumento è efficace per la creazione di immagini della serie T attraverso al miglior messa a fuoco possibile.
Si possono visualizzare dati tridimensionali su un singolo piano utilizzando proiezioni a massima intensità, la quale combina piani della serie Z in una singola immagine con tutti i pixel più luminosi visibili.
Collaborazione in tempo reale
Dimension
Standard
Utilizzare la funzionalità Conference Mode per visualizzare sullo schermo immagini live o statiche a fini di presentazione o attività di collaborazione. Gli strumenti di annotazione grafica sono a portata di mano per contrassegnare le immagini, senza la necessità di uscire dalla funzionalità Conference mode, migliorando l'efficienza del flusso di lavoro e risparmiando tempo.
Dimension + NetCam
Standard + NetCam
Utilizzando i protocolli TCP/IP standard, la soluzione cellSens NetCam facilita il trasferimento di immagini live e registrate attraverso una rete a fini di didattica, tutoraggio o supervisione. Di conseguenza, anche all'esterno del laboratorio, i colleghi e/o i supervisori possono monitorare l'attività di analisi da qualunque punto della rete, migliorando l'efficienza del laboratorio.
Per assicurare una più veloce elaborazione delle immagini è possibile visualizzare le immagini in modo da poter eseguire un confronto preciso con uno zoom e un movimento simultanei.
Dimension
La modalità Tile View permette di visualizzare contemporaneamente dei dataset multidimensionali, rendendo di più facile identificazione movimenti o eventi di lieve entità.
Semplice presentazione di dati
Dimension

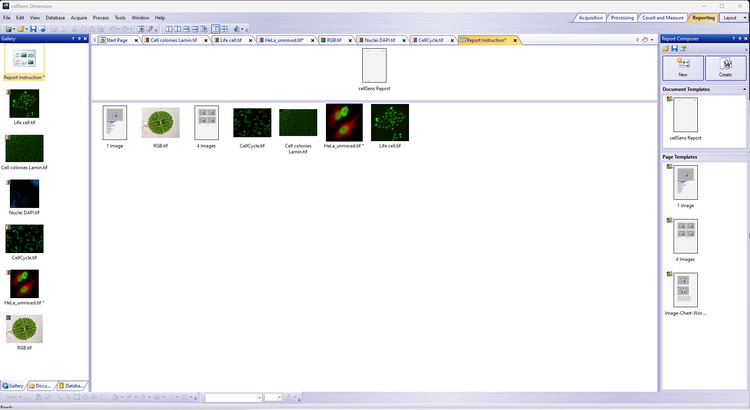

Un pratico strumento Reporting permette di combinare immagini e metadati di misura in un modello di report con un'operazione drag-and-drop. Questi report Microsoft Word*2 permettono di collaborare con colleghi e di comunicare i risultati in modo facile e veloce.
*2 Richiede Microsoft Word versione 2010 o successiva
Unmixing spettrale
Dimension

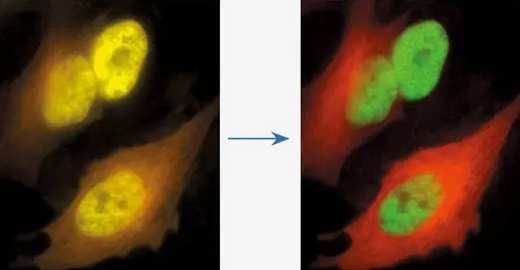

Con l'algoritmo lineare unmixing in cellSens Dimension, i fluorocromi che si sovrappongono nel proprio spettro di emissione (es: GFP e YFP) possono essere prontamente separati in modo da produrre delle immagini a fluorescenza privi di diafonia. Questo strumento di unmixing può inoltre separare i segnali di fondo correlati all'autofluorescenza.
Efficienti strumenti di analisi
Intervengono dinamicamente sulle immagini per estrarre la maggior parte dei dati per gli affidabili risultati sperimentali. La Tecnologia deep learning (TruAI) del software offre una migliore analisi della segmentazione. Usare la funzionalità Macro Manager per automatizzare tutte le fasi dei flussi di lavoro: dall'analisi alla registrazione.
verde: È possibile osservare che la precisione di rilevamento è bassa a causa dell'irregolarità della marcatura GFP.
blu: Rilevamento dei nuclei con un'alta precisione malgrado graffi e polvere sul contenitore.
Tecnologia deep learning TruAI
Dimension + Deep Learning
Standard + Deep Learning
I vantaggi della tecnologia deep learning del software cellSens permettono di migliorare le analisi delle immagini. Dalla segmentazione automatica di morfologie complesse senza marcatura manuale alla segmentazione di cellule e organelli utilizzando una semplice immagine a luce trasmessa, la tecnologia deep learning offre una migliore velocità e efficienza senza la fototossicità della fluorescenza.
È possibile un efficiente e preciso rilevamento di oggetti basati su soglie per il conteggio e la classificazione automatizzati dei nuclei. Per effettuare delle analisi supplementari i risultati possono essere esportati in modo pratico a Microsoft Excel.

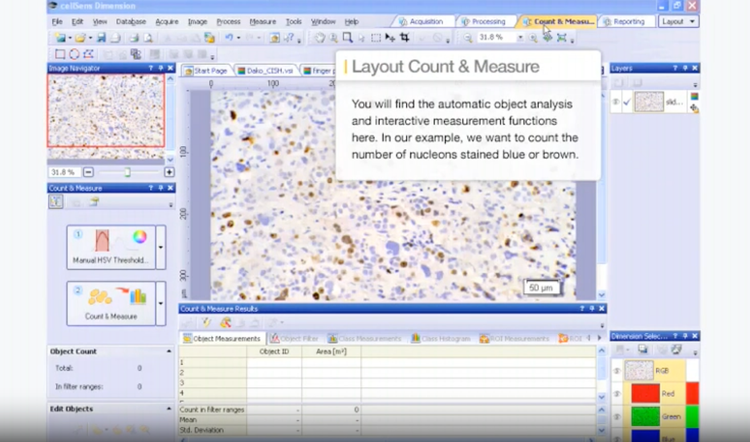

Dimension + Conteggio-Misura
Standard + Conteggio-Misura

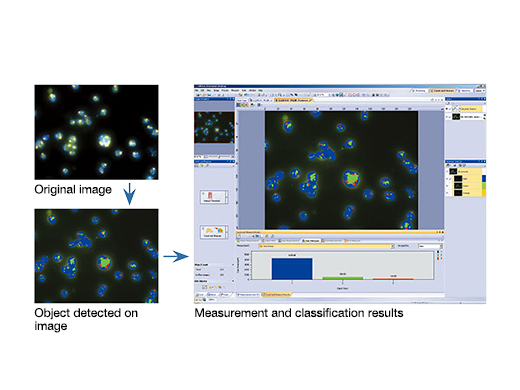

L'ampia capacità di misura manuale già disponibile nel software cellSens possono essere potenziate con il modulo Conteggio-Misura. L'automatica misura e classificazione degli oggetti può essere eseguita facilmente in un'interfaccia interattiva nella quale gli oggetti riconosciuti sono sempre collegati alle rispettive misure.
Dimension + Conteggio-Misura + Deep Learning
Standard + Conteggio-Misura + Deep Learning
Mediante Deep Learning si possono rilevare gli oggetti migliorando la funzionalità conteggio-misura.
L'algoritmo di identificazione delle cellule Olympus permettono di misurare il conteggio e la confluenza di cellule su immagini a contrasto di fase, inclusi la media dei dati e la stima del conteggio totale di cellule. Misurando diverse serie temporali è possibile produrre una curva di generazione cellulare.
Dimension + Conteggio-Misura + Tracking

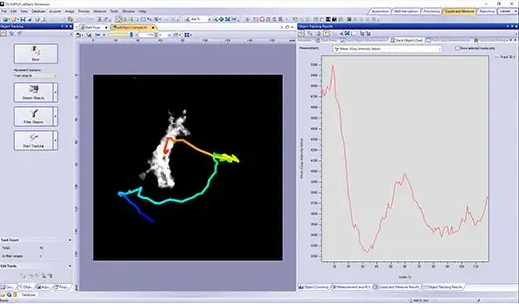

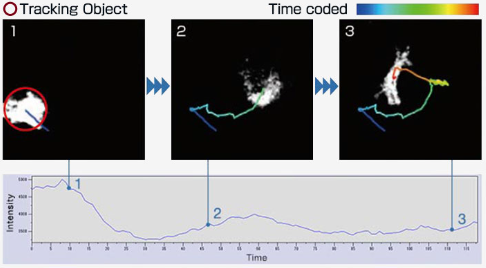

La soluzione Object tracking del software cellSens rappresenta uno strumento efficiente e intuitivo per la quantificazione dei processi dinamici come il movimento e la divisione. Il movimento degli oggetti può essere automaticamente rilevato, tracciato e analizzato nel corso del tempo.
Misura dell'intensità
Dimension
Permette di rappresentare graficamente i valori di intensità e raziometria dall'area di interesse (ROI), inoltre consente di regolare la posizione delle aree di interesse per la compensazione del movimento cellulare. Le variazioni di intensità sono convertite in gradazioni di colori e luminosità mediante l'IMD (intensity modulated display) per migliorare visualmente le strutture di ridotte dimensioni, spesso individuate in immagini raziometriche o FRET.

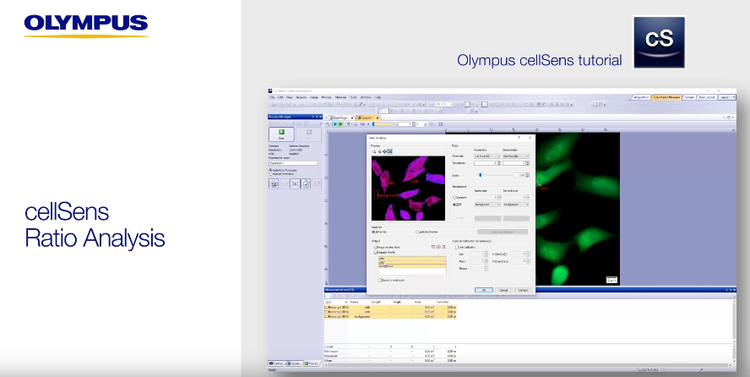

Dimension + Ratio/FRET o Analisi di scienze della vita

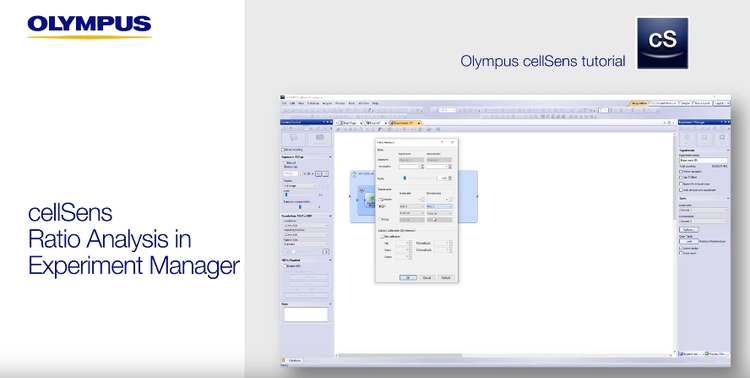

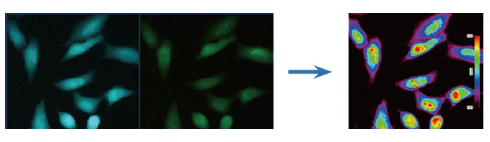

La soluzione Ratio/FRET viene usata per visualizzare e analizzare i dati di imaging raziometrici in tempo reale. In questo flusso di lavoro semplificato è supportata l'analisi FRET di entrambi i metodi Acceptor Photobleaching e Sensitized Emission.
Dimension + Analisi scienze della vita

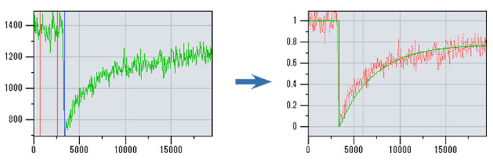

La soluzione Photo-Manipulation può essere usata per l'analisi di adattamento della curva di immagini FRAP.
Semplificazione di esperimenti macro
Dimension
La funzionalità di gestione delle macro permette di risparmiare tempo e clic del mouse, automatizzando i tipici flussi di lavoro di acquisizione e di analisi dei dati. I comandi Batch Macro possono essere applicati simultaneamente a diverse immagini e possono ridurre il tempo necessario per completare le complesse acquisizioni e analisi delle immagini.

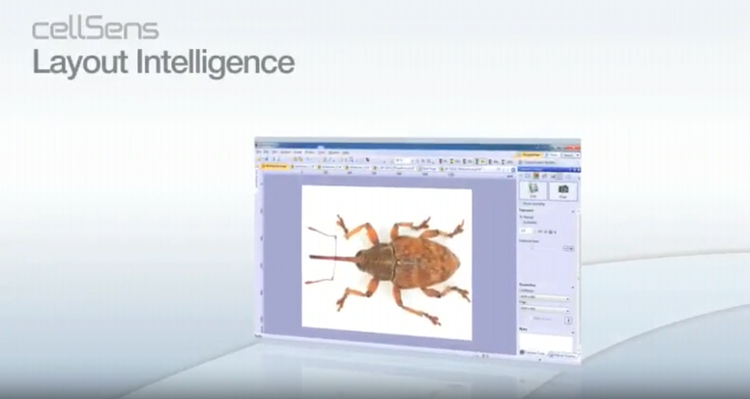

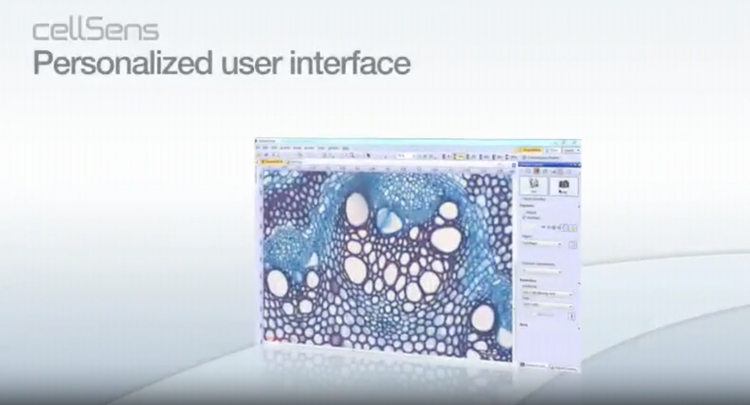

Interfaccia utente personalizzabile

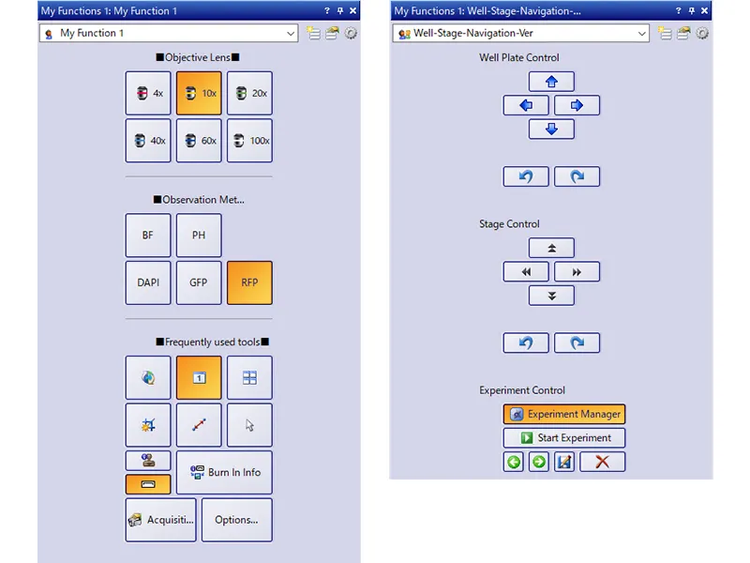

Utilizzando la serie di strumenti My Function è possibile scegliere un layout consigliato per l'acquisizione e l'analisi delle immagini o per crearne uno personalizzato.
Intuitivo per utenti di qualsiasi grado di esperienza
Dimension
Standard

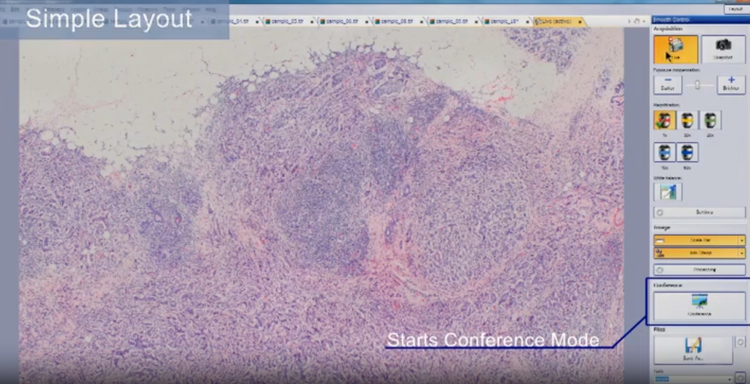

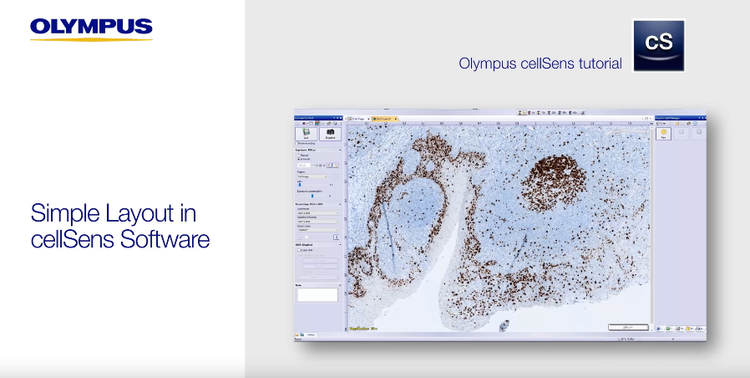

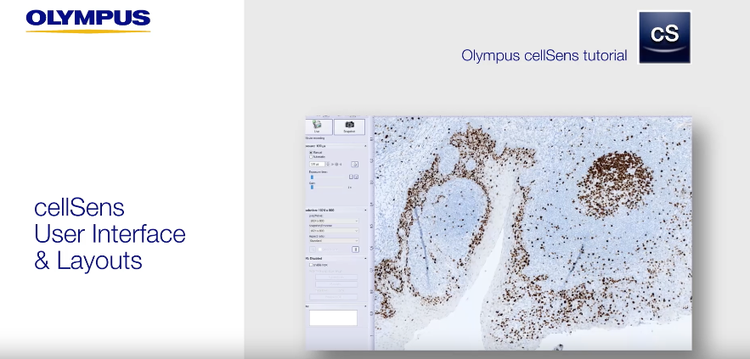

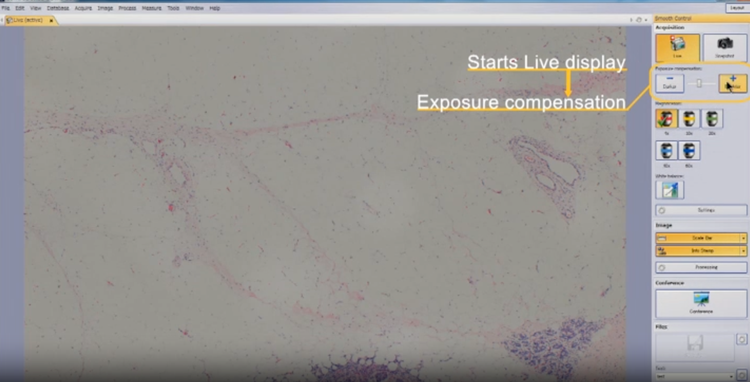

Sia utenti apprendisti che esperti beneficeranno del Simple Layout, un'interfaccia progettata per un flusso di lavoro per la ricerca clinica.
Acquisire, annotare, condividere e salvare le immagini usando l'intuitiva finestra dello strumento Smooth Control.

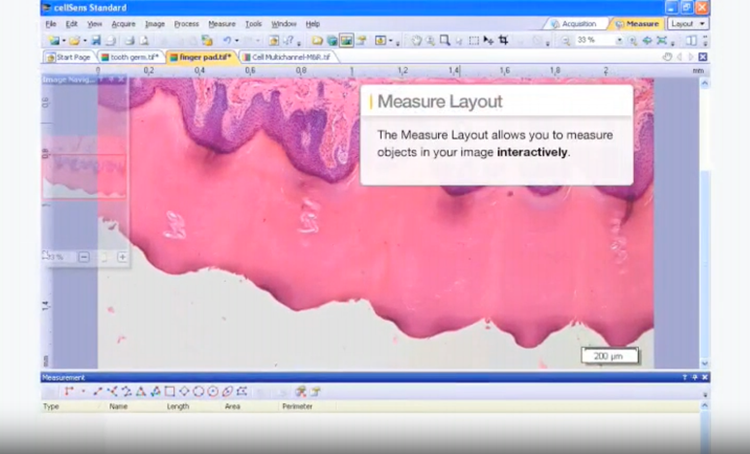

Gli strumenti di misura integrati vengono visualizzati solamente quando è richiesto , migliorando l'organizzazione del software e minimizzando la distrazione.
L'esecuzione di esperimenti complicati viene semplificata attraverso i layout predefiniti , nei quali tutte le comuni funzioni sono integrate nelle schede, combinando le opzioni e le configurazioni correlate. Le schede del layout semplificano la selezione delle funzioni in base al flusso di lavoro. Per esempio, le funzionalità di controllo della fotocamera sono visualizzate nella scheda Acquisizione, tuttavia sono nascoste quando si passa alla fase successiva nella scheda Elaborazione.

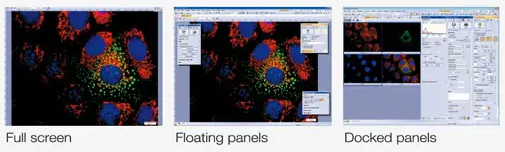

Gli strumenti e le finestre possono essere organizzate in funzione dell'attività da svolgere, ottimizzando la funzionalità del layout. Questo permette di dedicare meno tempo alla formazione e più tempo all'attività di imaging.
È possibile creare e salvare delle barre degli strumenti personalizzate per le funzioni usate frequentemente, salvandole nella finestra My Functions, nella quale possono essere utilizzate per migliorare l'efficienza quando si opera con gli strumenti usati più comunemente.

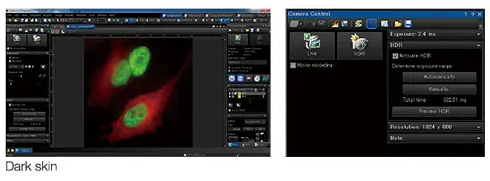

Minimizzazione della luminosità intensa del monitor
Dimension
Standard
La funzionalità Dark Application Skin riduce la luce ambiente generata dal monitor del computer, facilitando un adattamento ad ambienti a scarsa illuminazione come quelli per l'imaging di campioni con fluorescenza. Il contrasto delle icone rimane elevato per facilitarne il riconoscimento e velocizzarne la selezione.
Specifiche tecniche
Moduli software cellSens Solutions
y = incluso
O = opzionale
Entry
Standard
Dimension
Processo manuale
Crea facilmente immagini composite ad alta risoluzione (Instant MIA) semplicemente spostando il tavolino manuale. È anche possibile acquisire un'immagine focalizzata (EFI) sull'intera superficie spostando manualmente la direzione Z.
o
o
y
Dispositivo codificato
I dispositivi codificati (obiettivi, intensità luminosa, ecc.) facilitano il richiamo delle impostazioni.
o
y
y
Misurazione interattiva
Disegna una polilinea, un rettangolo o un cerchio sull'immagine per ottenere dati di misurazione esportabili. I risultati delle misurazioni possono essere esportati in Excel.
o
y
y
Client del database
Accedi al database creato con l'opzione Database Core.
o
o
o
Nucleo del database
Rendi più efficiente la gestione e la consultazione dei dati creando un database in grado di cercare e ordinare facilmente le immagini acquisite in base ai dati, come le condizioni di imaging e la data di acquisizione.
o
o
Verifica della confluenza

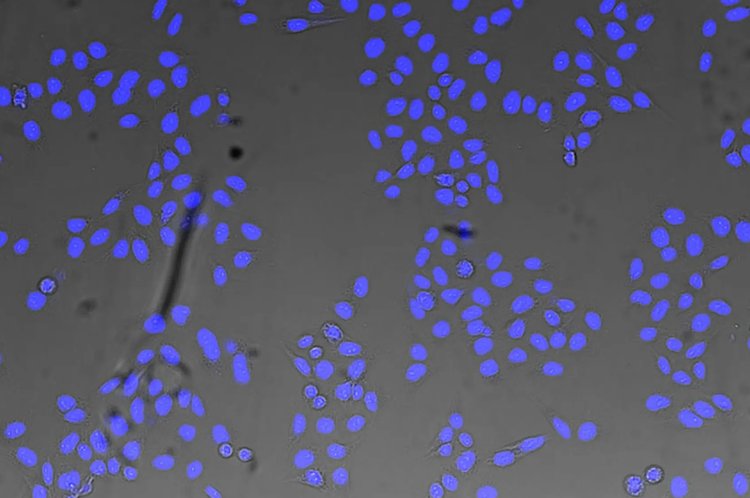

Determina la confluenza delle cellule vive non colorate nelle piastre di coltura mediante misurazioni quantitative per ottenere dati affidabili.
o
y
Multiposizione
Utilizzando il tavolino motorizzato è possibile acquisire immagini multipunto e unite. In combinazione con lo Z motorizzato, è possibile creare una mappa di messa a fuoco da più punti di messa a fuoco e ottenere immagini unite con una minima deviazione di messa a fuoco, rimuovendo l'inclinazione e la distorsione del campione.
o
o
Conta e misura
Definisci la morfologia di un oggetto e il software identificherà tutti gli oggetti simili, presentando i risultati dell'analisi della segmentazione in un grafico.
o
o
NetCam
Facilita il trasferimento di immagini in tempo reale e archiviate attraverso una rete, a scopo di insegnamento, tutoraggio o supervisione.
o
o
Deep Learning
L'analisi efficiente della segmentazione basata su Deep Learning consente il rilevamento di bersagli complessi, come il rilevamento di nuclei privi di etichetta.
o
o
Well Plate Navigator*1
Imposta facilmente le impostazioni di acquisizione per ogni pozzetto. La posizione e il nome del pozzetto possono essere associati alle immagini, facilitando la gestione dei dati e rendendo più efficiente lo screening della piastra.
o
Deconvoluzione CI
Accesso alla deconvoluzione basata su GPU e agli algoritmi di deconvoluzione TruSight più popolari e personalizzati per migliorare la nitidezza, il contrasto e la gamma dinamica delle immagini ricostruite.
o
Rapporto/FRET
Ottieni le misurazioni del rapporto dalle tue immagini mentre vengono acquisite.
o
Tracking*2
Misura e analizza la luminanza e la velocità delle singole cellule che si muovono e si dividono nel tempo.
o
Analisi Life Science
Sull'immagine acquisita è possibile eseguire l'analisi FRAP / FRET.
o
Manipolazione dell’immagine
Consente il controllo del modulo FRAP per cellule e l'analisi FRAP.
o
Controllo laser
Consente al NI USB-6343 BNC di controllare dispositivi esterni.
o
Collare di correzione automatica (ACC)
Azionamento del collare di correzione automatica.
o
o
Super risoluzione per cellSens*3
Super-risoluzione rinnovata (online e offline)
o
*1 Richiede l'opzione Multiposition
*2 Richiede l'opzione Count & Measure
*3 Anche per Desktop
Funzioni di cellSens
✓ = incluso
- = non incluso
Dimension
Standard
Entry
Layout
Personalizzazione dell'esperienza dell'utente
✓
✓
✓
Visualizza
Sovrapponi più immagini
✓
✓
-
Gruppi di documenti per il confronto di immagini affiancate
✓
✓
✓
Riproduzione di filmati
✓
✓
✓
Vista a riquadri (più immagini in un singolo dataset mostrate una accanto all'altra)
✓
✓
✓
Vista sezionale per l'osservazione su piani ortogonali di set di dati 3D o time-lapse
✓
-
-
Visualizzatore voxel per il rendering di isosuperfici e volumetrico di set di dati 3D e 4D
✓
-
-
Acquisizione delle immagini
Acquisizione di scatti/filmati
✓
✓
✓
Acquisizione time-lapse a intervalli specifici
✓
✓
-
Multi-lunghezza d'onda automatizzata
✓
✓
-
Z-stack
✓
-
-
Multidimensionale (XYZT e lunghezza d'onda)
✓
-
-
Gestore esperimenti grafico
✓
-
-
Imaging panoramico manuale (MIA istantanea e MIA manuale)
Crea istantaneamente un'immagine EFI (Z manuale o motorizzata)
✓
Processo manuale
Processo manuale
Imaging multicolore simultaneo (richiede due telecamere identiche** o uno splitter di immagini).
✓
-
-
Eliminazione della sfocatura in tempo reale
✓
-
-
Imaging ad alta gamma dinamica (HDRI)
✓
-
-
Acquisizione di piastre multipozzetto
Navigatore di piastre a pozzetti e gestione multiposizione
-
-
Collare di correzione automatica (ACC)
ACC
ACC
-
Filtro di super-risoluzione con algoritmo rinnovato
✓
-
-
Elaborazione delle immagini
Elaborazione geometrica, di combinazione e di filtraggio
✓
✓
-
Unmixing della fluorescenza
✓
-
-
Unmixing in campo chiaro
Conta e misura
-
-
Rimozione sfocatura (Nessuno/Vicini più prossimi, Filtro Wiener)
✓
-
-
Chimografo
✓
-
-
Deconvoluzione 2D
✓
-
-
Deconvoluzione 3D (deconvoluzione iterativa vincolata con elaborazione GPU)
Deconvoluzione CI
-
-
Deep Learning
(TruAI)
Addestramento delle reti neurali
Deep Learning
Deep Learning
-
Inferenza mediante reti neurali addestrate (offline/online)
Deep Learning o Conta e misura
Deep Learning o Conta e misura
-
Analisi delle immagini
Analisi di fase
✓
-
-
Misurazioni e classificazione degli oggetti
Conta e misura
Conta e misura
-
Misurazioni 2D interattive
✓
✓
✓*
Tracciato dell’intensità in funzione di tempo/z
✓
-
-
Colocalizzazione
✓
-
-
Conteggio degli oggetti (manuale)
✓
✓
-
Tracciamento degli oggetti
Tracciamento e Conta e misura
-
-
Rapporto in tempo reale e cinetica
Rapporto/FRET
-
-
Analisi di rapporto (offline)
✓
-
-
Analisi FRET
Rapporto/FRET o analisi Life Science
-
-
Analisi FRAP
Manipolazione o analisi delle scienze della vita
-
-
Conteggio delle cellule e misurazioni della confluenza
✓
Verifica della confluenza
-
Documentazione e collaborazione
Composizione automatica di report in MS Word
✓
-
-
Soluzione di database per la gestione di immagini e dati di microscopia
Nucleo del database
Nucleo del database
-
Apri il database e carica record o documenti da esso
Client del database
Client del database
Client del database
Controllo remoto
Visualizzazione remota delle immagini in diretta
NetCam
NetCam
-
* Solamente angolo a tre punti, angolo a quattro punti, linea arbitraria, poligono chiuso, polilinea e linea perpendicolare. L'opzione di misura interattiva è necessaria per aggiungere altri strumenti di misura e rende possibile l'esportazione di fogli di calcolo Excel.
**Fotocamere supportate: iXon Ultra 897, Zyla 5.5 (USB 3.0), Zyla 4.2 (USB 3.0/CamLink), Neo, iXon Ultra 888, ImagEM X2, ORCA-Flash 4.0 (V3), Prime 95B, Prime BSI, Prime BSI Express, Sona4.2B-11, Kinetix, Kinetix 22, ORCA-Fusion, ORCA-Fusion BT e ORCA-QUEST.
Prime (PCI-Express), Prime 95B, Prime BSI, Prime BSI Express, Moment, Kinetix, Kinetix22
✓
-
-
Divisore d'immagine
Dual View DV2 / QuadView QV2
✓
-
-
Andor
Fotocamera
iXon Ultra 897, iXon Ultra 888, iXon Life 888, iXon Life 897, Sona4.2B-11, Zyla4.2/Zyla4.2 PLUS (Camera-link, USB 3.0), Zyla5.5 (Camera-link 10tap, USB 3.0), ZL41 Cell 4.2 (Camera-link, USB 3.0), Neo5.5
✓
-
-
Vincent Associates
Otturatore
Otturatore Uniblitz (VCM-D1, VMM-D1, VMM-D3)
✓
✓
-
CoolLED
Sorgente Luminosa
pE-1, pE-2, pE800, pE-4000, pE-400 max
✓
-
-
pE-300white, pE-300ultra, pE-340fura
✓
✓
-
Excelitas
Sorgente Luminosa
X-Cite120LED, X-Cite XYLIS, X-Cite TURBO, X-Cite NOVEM
✓
-
-
Lumencor
Sorgente Luminosa
SOLA SEII, SEII 365, Spectra X
✓
-
-
Sutter
Otturatore, FW
Lambda 10-3/10-B
✓
Prior
Tavolino motorizzato XY
ProScan III, Optiscan III
Multiposizione
-
-
Otturatore, ruota portafiltri, traslatore Z
ProScan (I, II, III) , Optiscan III
✓
-
-
Piezo Z (controllo tramite controller in tempo reale)
NanoScanZ NZ100
✓
-
-
Ludl
Tavolino motorizzato XY
Mac 6000
Multiposizione
-
-
Otturatore, ruota portafiltri, traslatore Z
Mac 6000
✓
-
-
Märzhäuser
Tavolino motorizzato XY
Tango, tavolino motorizzato
Multiposizione
-
-
Controller dell'asse Z
Tango
✓
-
-
Physik Instrumente
Piezo Z (controllo tramite controller in tempo reale)
PIFOC P-721
✓
-
-
Applied Scientific Instrumetation
Tavolino motorizzato XY
MS-2000
Multiposizione
-
-
Controller dell'asse Z
MS-2000
✓
-
-
National Instruments
Dispositivo TTL digitale
NI USB-6501
✓
-
-
NI USB-6343 BNC
Controllo laser
-
-
Yokogawa
CSU
CSU-X1, CSU-W1
✓
-
-
Variatore di ingrandimento
IX SPIN-SR
✓
-
-
CrestOptics
CSU
X-Light V3
✓
-
-
Per informazioni sulla compatibilità con il sistema operativo Windows, si prega di contattare il referente commerciale di Evident.
*Non in combinazione con altre fotocamere Hamamatsu
Formati di immagini compatibili
Lettura e scrittura
JPEG, JPEG2000, TIFF, BMP, AVI, PNG, VSI, PSD (Adobe Photoshop), Big TIFF e OIR (formato FLUOVIEW
Sola lettura
GIF, OIF/OIB (formato FLUOVIEW), Cell, STK (MetaMorph) e MRC (Medical Research Council)
Requisiti di sistema
SO
Microsoft Windows 10 Professional (64-bit) (22H2) e Microsoft Windows 11 Pro (64-bit)(24H2)
Lingua del sistema operativo
Inglese, cinese semplificato, giapponese, tedesco e italiano (Entry e Standard)
CPU
Intel Core i5, Intel Core i7 e Intel Xeon; consigliato per l'acquisizione di immagini a alta velocità: QuadCore
RAM
8 GB per le applicazioni generali; 16 GB o valore maggiore è consigliato per l'acquisizione di immagini a alta velocità; 32 GB o valore superiore è consigliato per il Deep Learning （Per DP23/DP28/DP23M, si consiglia una doppia memoria per un imaging a alta frequenza di quadro
HDD
Fino a 7 GB per l'installazione
Consigliato per l'acquisizione di immagini a alta velocità: solid state drive (SDD)
Browser web
Consigliato: Microsoft Edge
Aggiornamento della versione del software
Un aggiornamento della versione è disponibile per la versione successiva corrispondente all'indicazione della versione riportata sulla scheda di licenza (escluse le versioni aggiornate secondarie) Un aggiornamento per un periodo riferibile a due o più versioni principali o secondarie richiede una licenza di aggiornamento, la quale consente l'accesso all'ultima versione del software cellSens dopo il precedente periodo.
Supporto migliorato per spinning disk; collare di correzione automatizzato con imaging spinning disk, nuovo filtro Wiener e supporto alla deconvoluzione CI, supporto per obiettivi a ingrandimento combinato
La modalità di prevenzione del fotosbiancamento può essere utilizzata con campioni sensibili
Flusso di lavoro da macro a micro con supporto migliorato della mappa di messa a fuoco
Aggiornamento driver precedente: Supporto migliorato per il flusso di lavoro con obiettivo a Gel di silicone
Esportazione delle immagini in scanR
Versione 4.4
Nuovo supporto hardware
Yokogawa Magnification Changer
Crest X-Light V3
Teledyne Kinetix e Kinetix22
Nuove funzioni e miglioramenti
Il rinnovato algoritmo di super risoluzione consente il calcolo in molteplici condizioni e offre una qualità d'immagine superiore.
La funzionalità di anteprima in super-risoluzione è possibile con impostazioni dipendenti dal canale.
La nuova finestra di controllo del disco rotante consente una facile panoramica e modifica delle impostazioni del dispositivo.
Consente di ottimizzare la dimensione del sottoframe in funzione del numero di campo (FN)
Versione 4.3.1
Nuovo supporto hardware
Sistema microscopio IXplore™ IX85
Collare di correzione motorizzato (ACC)
Nuovi obiettivi con lente in Gel
Hamamatsu Photonics ORCA-Quest 2 (C15550-22UP)
Nuove funzioni e miglioramenti
La correzione della distorsione e la correzione dello spostamento della fotocamera migliorano la qualità dell'immagine
Il collare di correzione motorizzato consente la regolazione automatica
La facile gestione delle impostazioni del campione è integrata nel software cellSens
Funzionalità di cucitura migliorate, incluso l’allineamento istantaneo di più immagini (MIA)
Il supporto intelligente per la correzione dell'ombreggiatura può rimuovere l'ombreggiatura senza calibrazione.
Versione 4.3
Nuova funzione/miglioramento
Supporto per National Instruments USB-6343 BNC
Sono stati aggiunti dispositivi Piezo Z, otturatori, sorgenti luminose e IX3-FRAP.
Fotocamera Hamamatsu Photonics Quest
La modalità Photon Number Resolving è stata aggiunta
La stabilità e le prestazioni dell'esposizione automatica sono state migliorate.
DP75 con risoluzione 4K
È in grado di utilizzare 3840x2160 (4K) per istantanee in tempo reale e filmati fino a 30,0 fps
Limite di risoluzione EFI
Il limite di EFI (Extended Focus Image) è stato aumentato a ~12MP (4096x3000 pixel)
Inferenza Deep Learning
Supporta ONNX Runtime con DirectML per l'inferenza e la velocità di elaborazione è stata migliorata in caso di utilizzo di CPU o GPU non NVIDIA.
Versione 4.2.1
Nuovo supporto hardware
Evident DP75
Hamamatsu Photonics ORCA Quest
Andor ZL41 Cell 4.2
National Instruments USB-6343 BNC
Nuova funzione/miglioramento
TruAI (Deep Learning)
Menu a discesa categorizzato per la selezione della rete neurale
Aggiunte opzioni di scalabilità per l'applicazione della rete neurale
Sono state migliorate le informazioni sulla rete neurale e la finestra di dialogo "Gestisci rete neurale".
Versione 4.2
Nuovo supporto hardware
Hamamatsu ORCA Flash4.0 LT3
Nuova funzione/miglioramento
Calibrazione dell'ingrandimento
Il vetrino di calibrazione consente una calibrazione dell'ingrandimento parzialmente automatica.
Il rapporto di calibrazione può essere esportato.
Gestore esperimenti
Metodo di osservazione, tempo di esposizione e impostazioni della fotocamera possono essere impostati durante l’impostazione Acquisizione panoramica, rendendo l’esperimento più efficiente.
L'impostazione di rilevamento del campione nel Stage Navigator può essere facilmente trasferita ad altri esperimenti.
Durante l'esperimento è disponibile l'elaborazione della deconvoluzione 2D/3D.
TruAI (Deep Learning)
La funzione di regressione delle immagini consente la creazione di immagini con un buon rapporto segnale/rumore.
La funzione di addestramento interattivo rende l'addestramento più efficiente.
Miglioramento della tracciabilità dei protocolli sperimentali grazie alla possibilità di identificare le informazioni di rete utilizzate
Aggiungi una rete neurale per la segmentazione "Classificazione dei nuclei IHC".
Trasparenza della barra di scala
Miglioramento della rotazione della vista in modalità live.
L'esportazione delle immagini multicanale è stata migliorata per consentire l'esportazione simultanea di ogni canale e dell'immagine combinata.
Aggiunta di un nuovo metodo per MIA offline.
Accesso semplificato al software FLUOVIEW.
Il conteggio degli oggetti è disponibile in cellSens Entry.
Versione 4.1.1
Nuovo supporto hardware
Sono ora supportati i modelli di tipo 2 per DP23, DP23M e DP28.
Nota: Puoi trovare il numero di revisione hardware delle telecamere DP23 e DP28
(Rev. 1 o Tipo 2) sulla targhetta della fotocamera.
Correzioni minori di bug
Regolazione dei bordi delle immagini MIA dal Process Manager.
Caricamento delle impostazioni per Well Navigator
Valori di correlazione nella colocalizzazione
Stabilità della calibrazione della correzione dell'ombreggiatura
Versione 4.1
Nuovo supporto hardware
Teledyne Photometrics：Prim BSI Express (sCOMS ad alta sensibilità)
CoolLED：pE800 (sorgente luminosa a LED a 8 canali)
Nuova funzione/miglioramento
"Rilevamento automatico del campione" in Stage Navigator.
Sono disponibili algoritmi "Generico" e "AI" per l'impostazione delle aree multi-immagine.
"Acquisizione panoramica" nel gestore degli esperimenti
All'inizio dell'esperimento, è possibile acquisire l'immagine panoramica e il rilevamento del campione può essere eseguito automaticamente utilizzando la funzione "Rilevamento automatico del campione".

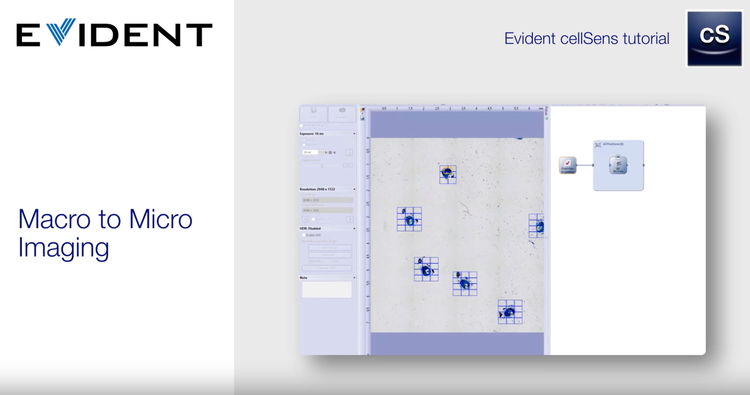

La funzione di imaging da macro a micro è disponibile.
Miglioramento di TruAI (funzione di apprendimento profondo)/
Aggiunta la nuova segmentazione delle istanze. Casella di controllo "Oggetti individuali" nella classe di etichette di addestramento. Gli oggetti sovrapposti possono essere separati individualmente.
Rete neurale pre-addestrata per il rilevamento dei nuclei e delle cellule nelle opzioni "cellSens Count and measure full option" e "Deep learning option".
Sono supportate GPU aggiuntive NVIDIA RTX3080 e RTX A4000.
Miglioramento della correzione dell'ombreggiatura
È disponibile un algoritmo "speciale".
Nella calibrazione standard è possibile utilizzare il "filtro di levigatura".
Miglioramento della deconvoluzione
L'algoritmo "2D no neighbor" può essere utilizzato nel deblur online.
Sono supportate le GPU aggiuntive NVIDIA RTX3060i, RTX3070, RTX3080, RTX A4000.
I file di registro relativi alla deconvoluzione sono inclusi nelle "Informazioni di supporto clienti".
Salvare la calibrazione dei pixel nell'immagine JPEG
Salvare e aprire la calibrazione dei pixel associata all'immagine JPEG.
Misurazione di lunghezza e area nelle immagini JPEG.
La creazione delle etichette di addestramento è disponibile con tutti i pacchetti cellSens.
Nuova schermata di avvio, ora coerente nello stile con quella degli altri software.
La nuova politica di aggiornamento.
Le licenze di aggiornamento sono state rinominate in OUT (One Time Update).
Versione 3.2
Nuovo supporto hardware
Olympus: U-LGPS LED e sorgente luminosa LDP
Teledyne Photometrics: Fotocamera scientifica CMOS Moment con otturatore globale
Nuova funzione/miglioramento
Miglioramento di TruAI (funzione di apprendimento profondo)
La dimensione minima dell'immagine per i file di addestramento è 512x512.
Oltre alle immagini VSI, per l'addestramento è possibile utilizzare anche le immagini TIFF.
Il numero di file di immagini utilizzati per l'addestramento viene visualizzato nelle impostazioni di addestramento.
Le modalità "Base" ed "Esperto" per impostazioni più dettagliate sono selezionabili per l'addestramento.
Ulteriori tipi di reti neurali sono disponibili per l'addestramento.
Sono disponibili diversi tipi di impostazione della durata dell'addestramento.
È possibile impostare un punto di controllo in qualsiasi momento nelle impostazioni di addestramento.
È possibile visualizzare in tempo reale i risultati dell'inferenza e confermarli prima dell'acquisizione dell'immagine.
L'inferenza del Deep Learning e il conteggio degli oggetti possono essere eseguiti contemporaneamente
Magic Wand è disponibile per annotare le immagini di training.
Nel caso di immagini Z-stack elaborate, i risultati dell'inferenza vengono visualizzati per ogni fotogramma.
Le informazioni sull'elaborazione della rete neurale vengono visualizzate nelle proprietà delle immagini elaborate.
Le GPU aggiuntive NVIDIA RTX3060Ti e RTX3070 sono supportate.
La funzione di ripristino della condizione di cellSens a uno specifico punto di ripristino è disponibile solo per informazioni pubbliche.
Il processo di recupero dati può essere abilitato o disabilitato. In caso di disattivazione, il tempo totale per l'acquisizione dei dati può essere ridotto senza l'elaborazione del recupero dati, il che è particolarmente vantaggioso per l'acquisizione di grandi volumi di dati.
È possibile specificare il periodo per la raccolta dei log.
L'esecuzione della macro può essere impostata nel Graphical Experiment Manager. La macro viene eseguita subito dopo il completamento dell'acquisizione (solo per elaborazioni specifiche).
Sono disponibili modalità aggiuntive di esportazione delle immagini.
Dati grezzi e canali uniti: Vengono esportate l'immagine di ciascun canale e l'immagine unita.
Dati Grezzi e Canali Uniti con Informazioni di Burn-in (sovraimpressione permanente): L'immagine di ciascun canale e l'immagine unita vengono esportate, le informazioni vengono impresse permanentemente.
Miglioramento della compatibilità della funzione NetCam con l'ambiente operativo
Miglioramento della funzione di ritaglio delle immagini
È possibile ritagliare le immagini acquisite impostando numericamente la posizione XY e le dimensioni.
Una parte della regione di interesse (ROI) può essere salvata come nuova immagine.
Le sorgenti luminose LED CoolLED pE-300 white e pE-300 ultra sono supportate in cellSens Standard
Versione 2.3
Nuovo supporto hardware
Hamamatsu: Fotocamera CMOS ORCA-Fusion Scientific
CoolLED: pE-300white, pE-300ultra, pE-340fura sorgente luminosa LED
Andor: Fotocamera Sona 4.2B-11 Scientific CMOS
Nuova funzione/miglioramento
Supporto della fotocamera CMOS Hamamatsu ORCA-spark in cellSens Standard
Miglioramento dell'analisi microscopica delle immagini (MIA) automatizzata
Acquisizione di un'immagine di riepilogo multicolore

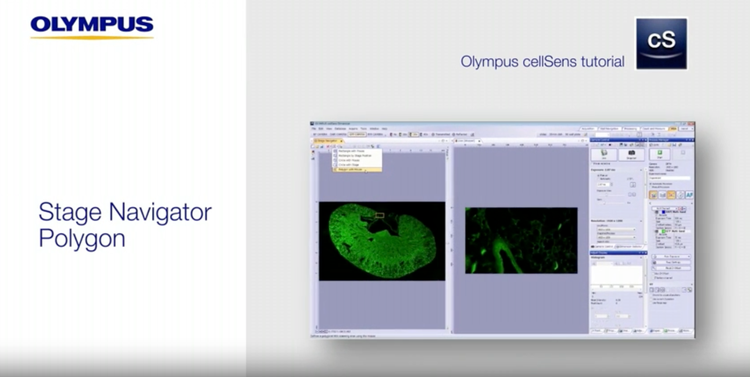

Definizione dell'area MIA tramite poligono
Selezione del colore di sfondo
Selezione manuale di "Estrai la migliore messa a fuoco" (modalità di selezione personalizzata)
Miglioramento del profilo di linea
Polilinea e mano libera
Più linee in un'unica immagine
Funzione zoom in modalità Tile View
Miglioramento dell'algoritmo di calcolo della deconvoluzione 3D
Versione 2.1
Nuovo supporto hardware
Hamamatsu ORCA FLASH LT PLUS
Modifiche al portafoglio prodotti
High-end Camera è stata eliminata e integrata in Dimension
High-end Device è stato eliminato e integrato in Dimension.
Multi-Color Acquisition è stata eliminata e integrata in Standard
Tre nuove soluzioni per Entry
Processo manuale: Abilita MIA manuale ed EFI manuale
Codificato: Abilita il controllo dei dispositivi codificati
Misurazione interattiva: Abilita l'esportazione dei risultati delle misurazioni in Excel
Nuova funzione/miglioramento
Elaborazione GPU per la deconvoluzione CI
Supporto delle proprietà del gruppo di posizioni per la denominazione/salvataggio automatico
Miglioramenti alla finestra di dialogo Esporta immagine, tra cui Fusione canali. Informazioni sovraimpresse, Canali divisi
Salva in formato OIR
Importa immagine OME-TIFF
Conversione in batch
Regola la risoluzione di stampa (PPI) delle immagini
Esegui la macro di correzione dell'ombreggiatura su FV3000
Seleziona tutti gli oggetti rilevati in Conteggio e Misura
Comando EFI in gestore degli esperimenti
Nascondi avviso quando il dispositivo manuale viene modificato
Risorse
Approfondimenti
10 Miglioramenti Chiave nella Tecnologia TruAI che Migliorano l'Analisi delle Immagini nelle Scienze della Vita
/it/insights/10-key-improvements-in-truai
20 esempi di segmentazione di nuclei e cellule senza sforzo utilizzando modelli di deep learning pre-addestrati
Sistema di screening ad alto contenuto scanR con deep learning: Monitoraggio delle dinamiche del ciclo cellulare durante la differenziazione delle cellule staminali
