概要

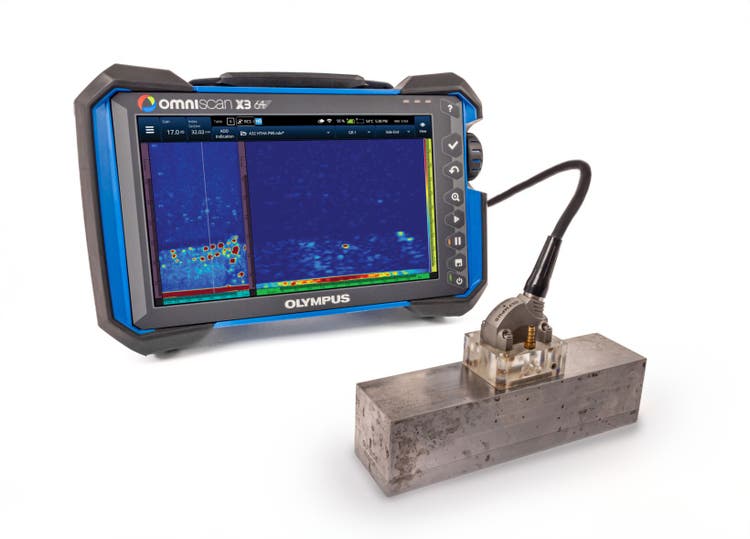

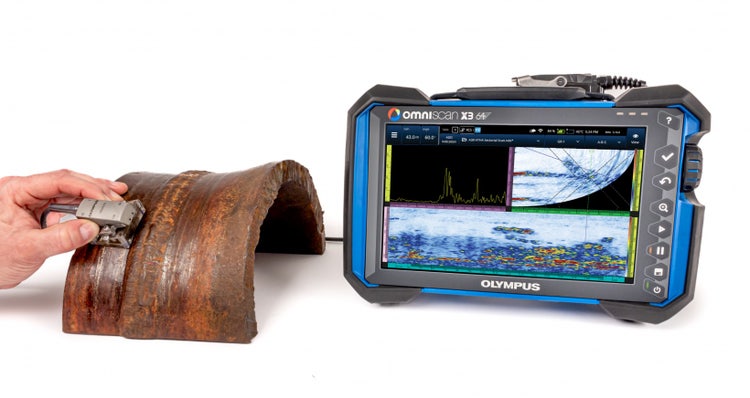

TFMを搭載したOmniScan™ X3フェーズドアレイ探傷器
微細なHTHA割れの検出と明確化
HTHAを早期に確実に検出することはとても難しいので、検出率を最大化するために複数の探傷法を使用するのが一般的です。伝搬時間回折（TOFD）、集束型フェーズドアレイ（PA）、トータルフォーカシングメソッド（TFM）を、デュアルリニアアレイ™（DLA）プローブとともに使用すると、この用途に特に効果的であることが実証されています。OmniScan™ X3 64探傷器はこれらの手法をもれなくサポートしているほか、小さな欠陥や亀裂先端部が強調される革新的な位相コヒーレンスイメージング（PCI）にも対応しています。OmniScan X3シリーズでは、設定や解析ワークフローを容易にする内蔵ソフトウェアツールも各種ご用意しています。
- 一体型DLAプローブ構成とスキャナー構成
- 高解像度TFM画像（最大1,024 × 1,024ピクセル）
- 設定から解析まで、TFM検査工程を最適化するためのソフトウェアツール（AIMモデルによるスキャンプラン、自動TCG、スパース発信、ソフトゲイン、パレットスライダー、ライブTFM包絡線、画像フィルター、ゲート、アラーム）
- 64素子PAおよびTFM開口幅（OmniScan X3 64ユニット）、拡張TFM開口幅（OmniScan X3 32:128ユニット）
- 小さな欠陥や亀裂先端部が強調される位相コヒーレンスイメージング（OmniScan X3 64ユニットのみ）
- 最大8つのTOFDおよびフェーズドアレイグループを同時に取得することによる効率的なスクリーニング
- 最大4つのTFMおよびPCIグループを同時に取得して表示可能
- TFMとPCIとともに平面波イメージング（PWI）を利用可能（OmniScan X3 64ユニットとリニアアレイプローブを使用）
プローブ
HTHA用の高感度プローブ
高温水素浸食をより早く確実に検出
溶接部と熱影響部の斜角検査範囲を最大化

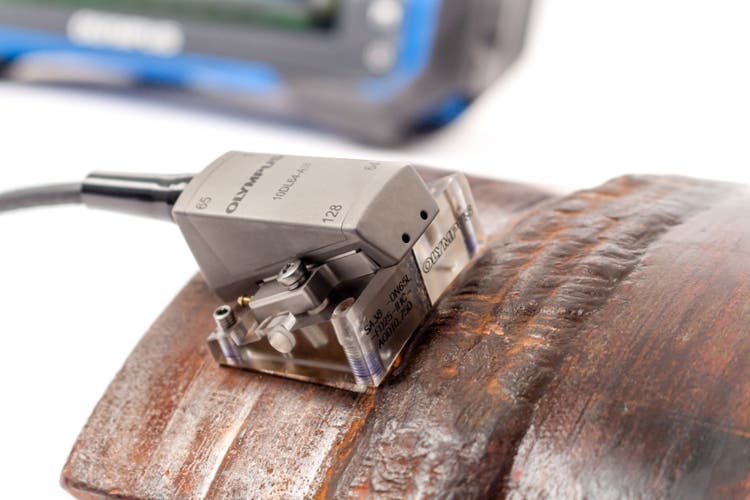

A38およびA28デュアルリニアアレイ™斜角プローブ
- ピッチキャッチ構成の高感度10 MHzデュアルアレイ
- 小さな素子間ピッチによる溶接部と熱影響部（HAZ）のクリアなTFMイメージングと広角検査範囲
- 特許取得済みの筐体によってアレイの位置が近づき、プローブの厚さ方向の検査範囲が拡張
- 専用のウエッジシリーズで、外径4～48インチ、厚さ最大95mm（3.74インチ）のパイプに対応
- A38 DLAの64素子アレイによって鮮明で深いフォーカシングが可能になり、OmniScan™ X3 64探傷器の能力を完全に引き出せる
- A28 DLAの32素子アレイはウエッジの設置面積が小さく、溶接部近くへのアクセスと音響結合が容易
母材のHTHAを確実に検出する高速スキャン

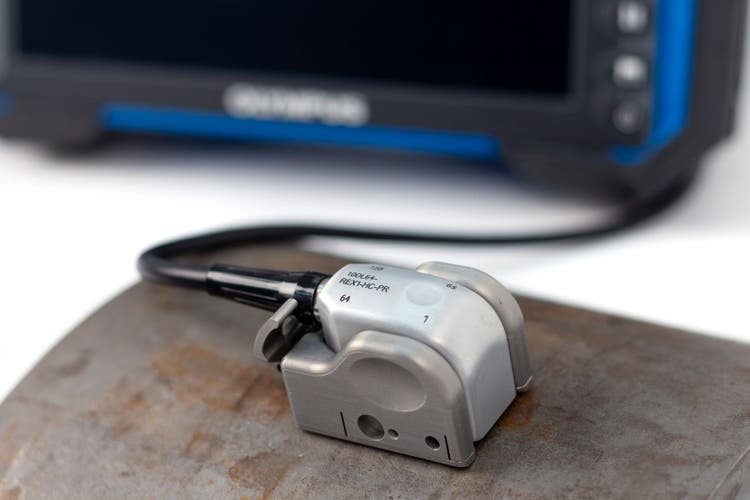

0度のREX1デュアルリニアアレイプローブ
- 10 MHzの64素子デュアルアレイ
- 最大30mm（1.18インチ）のビーム幅範囲
- 外径4インチ（101.6mm）のパイプの表面に適合する調整可能な安定化およびカーバイド摩耗保護システム
- 4mmから95mm（0.16インチから3.74インチ）までの厚さをカバーする一体型ウェッジ
- エンコーダーまたはスキャナーとの併用で、鮮明なCスキャン画像を提供
複数の検査法を活用した確実なHTHA検出
HTHA用に最適化されたA31およびA32パルスエコープローブ
- これらの10MHz 64素子リニアプローブは効率的なTFMおよびPWI検査用に最適化され、高解像度を発揮
- A31プローブの小さな素子間ピッチは溶接部とHAZの広角検査範囲に対応
- A32プローブの合計開口幅の広さは高解像度と深いフォーカシングに対応
仕様
製品番号/詳細
アイテムナンバー
周波数（MHz）
素子構成
素子数
ピッチ（mm）
開口幅（mm）
エレベーション（mm）
ルーフアングル（°）
厚さ測定範囲（mm）
10DL32-9.6X5-A28
（FD25ウエッジ）
（FD25ウエッジ）
Q3301742
10
デュアル32
64
0.3
9.6
5
ウエッジにより設定
4–45
10DL32-9.6X5-A28
（FD60ウエッジ）
（FD60ウエッジ）
Q3301742
10
デュアル32
64
0.3
9.6
5
ウエッジにより設定
45–95
10DL64-19.2X5-A38
（FD25ウエッジ）
（FD25ウエッジ）
Q3302412
10
デュアル64
128
0.3
19.2
5
ウエッジにより設定
4–45
10DL64-19.2X5-A38
（FD60ウエッジ）
（FD60ウエッジ）
Q3302412
10
デュアル64
128
0.3
19.2
5
ウエッジにより設定
45–95
10DL64-32X5-1DEG-REX1-PR
Q3301737
10
デュアル64
128
0.5
32
5
1
30–95
10DL64-32X5-5DEG-REX1-PR
Q3301733
10
デュアル64
128
0.5
32
5
5
4–30
10L64-19.84X10-A31
Q3301607
10
リニア
64
0.31
19.84
10
N/A
3–90
10L64-32X10-A32
Q3300429
10
リニア
64
0.5
32
10
N/A
8–110
A38およびA28プローブ用ウエッジ
A38およびA28 DLAプローブ専用の斜角ウエッジシリーズは、溶接部内部および熱影響部の検査に最適化されています。これらのウエッジの角度は、鉄鋼において公称入射角65度で縦波を生成するように設定されています。101.6mm～1,220mm（4インチ～48インチ）のAOD直径ごとに計算されたルーフアングルを備えています。
SA38およびSA28ウエッジは、2種類の焦点深度（FD）で利用でき、4mm～95mm（0.16インチ～3.74インチ）の幅広い厚さをカバーします。これらのウエッジによって、A38プローブの拡張されたフォーカシング機能を最大限に活用できます。
