2-3.照明系の要素

より正確な像を得るためには、ムラなく均一で十分な明るさの照明が必要である。照明系の要素となるコンデンサ、光源、フィルタについて説明する。

コンデンサ(Condenser)

【構造と特徴】

コンデンサは、光を集め、明るさを変える働きをする。開口絞りの調整によって、試料への照明の明るさ、分解能、コントラストを調節できる。

図1 コンデンサの表示
図1 コンデンサの表示

【コンデンサの収差補正】

光学系において、理想像からのズレを収差という。収差には単色収差(球面収差、コマ収差、非点収差、像面湾曲収差、像面歪曲収差)と、色収差(軸上色収差、倍率色収差)がある。コンデンサでは照明に必要な最小限の収差補正になっているが、特に、アクロマート・アプラナートコンデンサは、色収差、球面収差、コマ収差の収差補正がされている。

【性能によるコンデンサの種類】

表1 性能によるコンデンサの種類

種類
概要
アッベコンデンサ
・凸レンズ2枚で構成された、最も一般的なコンデンサ(2重コンデンサともいう)
・低価格である
・収差が大きい
・高倍対物レンズの写真撮影には適さない
スイングアウトコンデンサ
・先玉はねのけ式で、低倍対物レンズの観察ができるようになっている
・観察、写真撮影に適している
アクロマートアプラナートコンデンサ
・収差補正されている最高級のコンデンサ
・アポクロマート対物レンズでの観察、写真撮影に適している

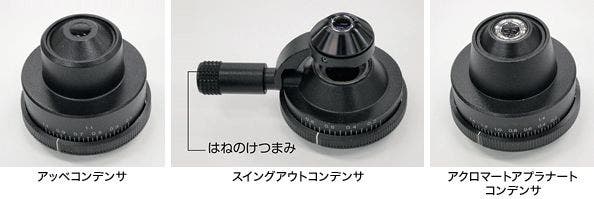

図2 性能によるコンデンサの種類


図2 性能によるコンデンサの種類

【コンデンサの選択】

暗視野コンデンサ以外は、基本的にどのコンデンサでも明視野照明ができるようになっている。用途に応じて交換でき、観察する対物レンズの仕様、種類、開口数、観察方法などに、最も適したコンデンサを選択し、組合わせて使用する。

表2 観察法によるコンデンサと対物レンズの対応

コンデンサ
対物レンズ
観察法
BF
PC
DIC
P
DF
DS
明視野コンデンサ
10×(または4×)~100×対物レンズ
位相差ターレットコンデンサ※1
明視野4×~100×
位相差10×~100×
暗視野 NA0.75以下
ユニバーサルコンデンサ※2
明視野4×~100×
微分干渉、位相差10×~100×
暗視野 NA0.7以下
偏光用コンデンサ※3
偏光4×~100×
長焦点コンデンサ
(培養容器観察用で作動距離が長い)
位相差4×~60×
微分干渉10×~60×
極低倍用コンデンサ
明視野1.25×~4×
暗視野コンデンサ※4
乾燥系:10x以上 NA0.8未満
油浸系:20x以上 開口数1.2未満

※1 位相差観察用のリングスリットを内蔵したもの。
※2 明視野観察の他、光学素子の交換で暗視野、微分干渉、位相差、簡易偏光の各観察方法に対応できる。
※3 偏光観察用に偏光板を内蔵したもの。
※4 特殊な光学素子を組込んだ専用コンデンサ。コンデンサの外側開口数よりも大きな開口数の対物レンズで観察しないと暗視野観察にならない。

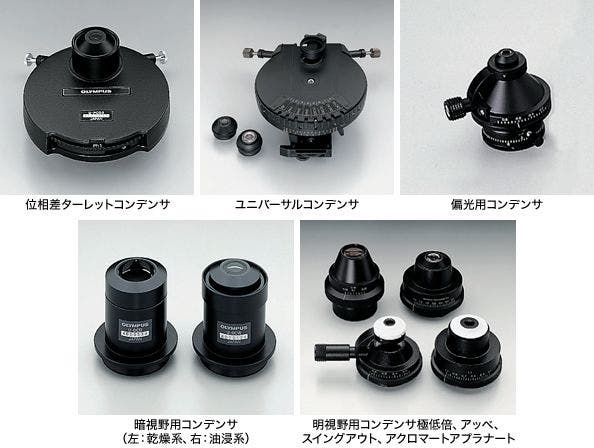

図3 用途によるコンデンサの種類


図3 用途によるコンデンサの種類

■使用上の留意点

光源

顕微鏡の光源には、ハロゲンランプやタングステンランプ、キセノンランプなどが使用される。光源の種類と用途を下表に示す。

表3 光源の種類と用途

種類
フィルタとの組合わせ
用途
ハロゲンランプ
(白熱灯)
・色温度を調整するために色温度変換フィルタを組合わせる。
・赤外線の光が強く試料に熱が伝わるため、必ず赤外線カットフィルタを使用する。
明視野
位相差
微分干渉
偏光
暗視野
水銀ランプ
(放電ランプ)
・蛍光顕微鏡の光源として用いる場合、赤外線の光が強いため、必ず赤外線カットフィルタを使用する。紫外線は励起光として使用するため、紫外線に対するフィルタは使用しない。
・明視野、暗視野の観察に用いる場合、目に障害を与えてしまうため、必ず紫外線カットフィルタを使用する。
蛍光照明
一部暗視野照明(高輝度)
キセノンランプ
(放電ランプ)
・フィルタを使用しなくても太陽と同じ色温度で白色の照明ができるが、赤外線の光が強く試料に熱が伝わるため、赤外線カットフィルタを使用する。
・紫外線(UV励起)、青色光(B励起)など複数の励起を切換えて観察する場合、明るさがほぼが均一のため使いやすい。
・緑色光(G励起)の一部の波長帯は、水銀ランプより明るい。
蛍光(多重染色)
LEDランプ
(発光ダイオード)
・光源がニュートラルな色であるため、色温度変換フィルタは不要。
明視野、蛍光

フィルタ

フィルタは、光の透過の前後でその分光特性(光の波長と強度)を変える働きをする。一般に横軸に波長、縦軸に透過率の座標をとった分光透過率曲線(光が物体を透過する割合)でその特性を表す。
単体のフィルタで特性を持たせている場合と複数のフィルタを組合わせ特性を持たせている場合がある。

【特性】

画像

【フィルタの種類と用途】

フィルタの素材には、ガラス、ゼラチン、プラスチックなどが使われている。

フィルタの種類と用途を下表に示す。

表4 フィルタの種類と用途

フィルタ名
概要
用途
CC(色補正)フィルタ
(Color Compensating)
3原色の関係を利用して、色の微妙な調整に用いる。R、G、B、C、M、Yの6種類ある。表示数字が大きいほど濃度は濃くなる。
カラ―用
LB(色温度変換)フィルタ
(Light Balancing Daylight)
光源の色温度を昼光色(太陽光)に変換する。
ハロゲンランプは、昼光色と色温度が異なるため、観察時には黄色味を帯びる。色温度変換フィルタで自然な色で観察色できる。
カラ―用
ブルーフィルタ
タングステンランプ、ハロゲンランプの色を昼光色に近い色に変換する。生物染色試料の透過明視野観察用である。
カラ―用
ND(減光)フィルタ
(Neutral Density)
可視領域において一様に光を吸収するため、色を変えずに光量を調節することができる。写真撮影や動画撮影に効果がある。
カラ―、モノクロ兼用
グリーンフィルタ
(コントラストフィルタ)
モノクロのコントラストを増強させるために用いる。
モノクロ用
励起フィルタ(Exciter)
バンドパスの波長特性を持ち、蛍光顕微鏡で光源から励起光だけを透過させる。
蛍光観察用
吸収フィルタ(Barrier)
ロングパスの波長特性を持ち、励起光を遮断して試料からの蛍光だけを透過させる。
蛍光観察用

■使用上の留意点

特殊な事情がない限り、フィルタは光軸に垂直な姿勢で光路中にセットする。特に干渉フィルタは、分光特性に入射光の角度依存特性があるため、傾けて使うと分光透過率が変化する。
フィルタは、使用時の光源の強度によっては、長期間使用すると着色現象(通称「ヤケ」)が生じて、波長特性が徐々に変化することがある。

コラム:シャープカットフィルタの規定

シャープカットフィルタは、波長350nmから800nmの範囲内において、ある波長以下の光をできるだけを遮断し、これより長波長の光をなるべく完全に透過させるものとして、波長傾斜幅(⊿λ)、透過限界波長(λT)、高透過域の透過率(TH)、吸収域の透過率(TA)が規定されている(JIS B7113:写真撮影用シャープカットガラスフィルタ)。

用語解説

【吸収限界波長】
透過率が5%の波長。

【透過限界波長】
吸収限界波長と高透過限界波長の中点。

【高透過限界波長】
透過率が72%の波長。
