装置搭載用 顕微鏡コンポーネント

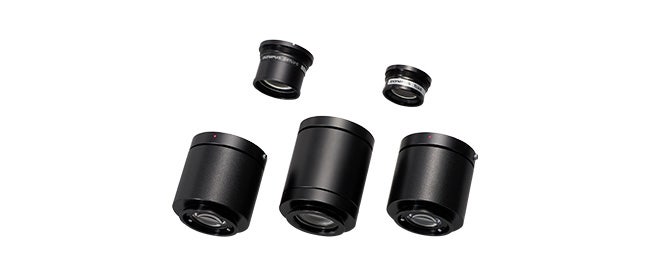

カメラの撮像素子の大型化に伴い、光学装置メーカーにおいては、超広視野の結像レンズの需要が増えつつあります。これに応えるために、当社ではUIS2シリーズの超広視野用の対物レンズと組み合わせて、視野全域で安定した収差補正とフラットネスを確保する超広視野小型結像レンズユニットを2機種ご用意しています。搭載するシステムの設計などの条件に応じて、5機種の結像レンズからお選びいただけます。

結像レンズ比較表

本体名称
U-SWATLU
U-TLU
U-TLUIR
SWTLU-C
TLU-C
イメージサークル
Φ26.5 mm
Φ22 mm
Φ22 mm
Φ26.5 mm
Φ22 mm
取り付けネジ

丸アリ式*

Colspan=3

ねじ込み式: M41 × 0.5 mm
ねじ込み式: M36 × 0.5 mm
本体質量
460 g
350 g
350 g
94 g
40 g
像面位置

基準面から102 mm（U-TV1XC使用時）

Colspan=3

基準面から151.3 mm
倍率
1X
焦点距離
180 mm

*丸アリ式はEvident製投光管とEvident製カメラアダプターを容易かつダイレクトに結合できます。

U-SWATLU

主な仕様

グローバルアイテムコード/米国ローカルコード
N6388800 / U-SWATLU
製品情報
なし
製品カテゴリー
単一ポート結像レンズ
倍率
1X
焦点距離
180 mm
イメージサークル
Φ26.5 mm
像面位置
基準面から102 mm（U-TV1XC使用時）
取付けネジ
丸アリ式*
本体質量
460 g
原産国
日本

*丸アリ式はEvident製投光管とEvident製カメラアダプターを容易かつダイレクトに結合できます。

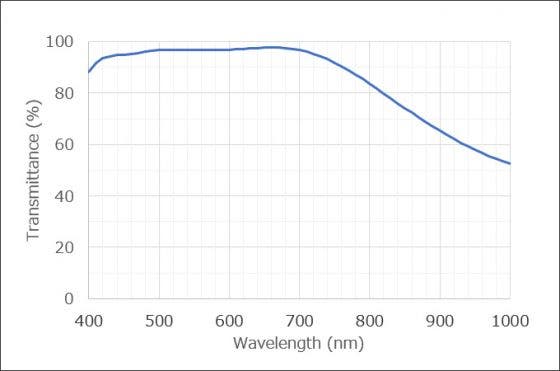

波長透過率

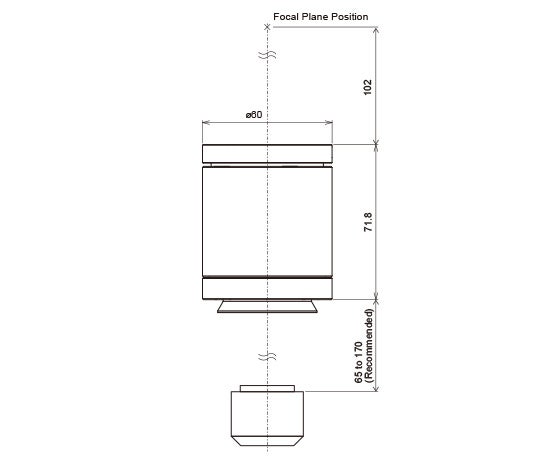

寸法図

U-TLU

主な仕様

グローバルアイテムコード/米国ローカルコード
N2167000 / 3-U840EC
製品情報
なし
製品カテゴリー
単一ポート結像レンズ
倍率
1X
焦点距離
180 mm
イメージサークル
Φ22 mm
像面位置
基準面から102 mm（U-TV1XC使用時）
取付けネジ
丸アリ式*
本体質量
350 g
原産国
日本

*丸アリ式はEvident製投光管とEvident製カメラアダプターを容易かつダイレクトに結合できます。

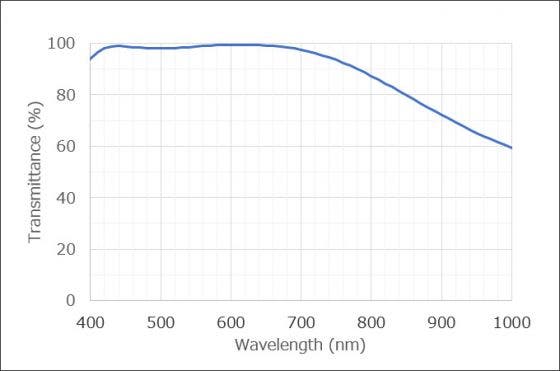

波長透過率

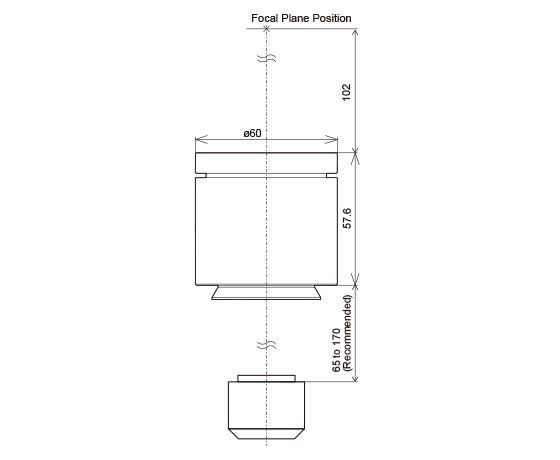

寸法図

U-TLUIR

主な仕様

グローバルアイテムコード/米国ローカルコード
N2167100 / 3-U840IEC
製品情報
なし
製品カテゴリー
単一ポート結像レンズ
倍率
1X
焦点距離
180 mm
イメージサークル
Φ22 mm
像面位置
基準面から102 mm（U-TV1XC使用時）
取付けネジ
丸アリ式*
本体質量
350 g
原産国
日本

*丸アリ式はEvident製投光管とEvident製カメラアダプターを容易かつダイレクトに結合できます。

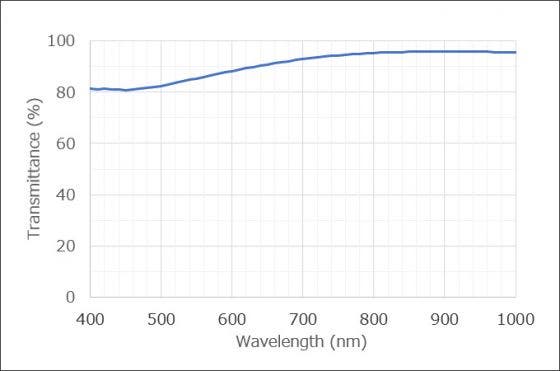

波長透過率

寸法図

SWTLU-C

より広範囲、より⾼画質に

卓越した収差補正

コンペンゼーションフリー設計により、UIS2シリーズのどの対物レンズと組み合わせても、視野中⼼部、周辺部での⾊収差を抑えた鮮明な画像が得られます。

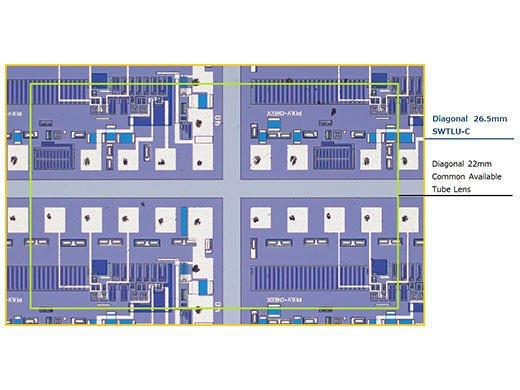

26.5mmのイメージサークル

SWTLU-Cは、イメージサークル26.5mm内で安定したフラットネスとイメージクオリティを確保出来ます。

距離の長い光学系にも柔軟に対応

SWTLU-Cは、対物レンズと結像レンズ間距離を自由に選択でき、お客様の必要に応じて、柔軟に光学素⼦を配置出来ます。


装置設計が容易

シンプルな取り付け

SWTLU-Cは汎⽤的なねじ込み式(M41スレッド)で 取り付けできます。

焦点距離180mmの結像レンズ

SWTLU-CはUIS2対物レンズと組み合わせることで、対物レンズの倍率通りの画像を得られます。

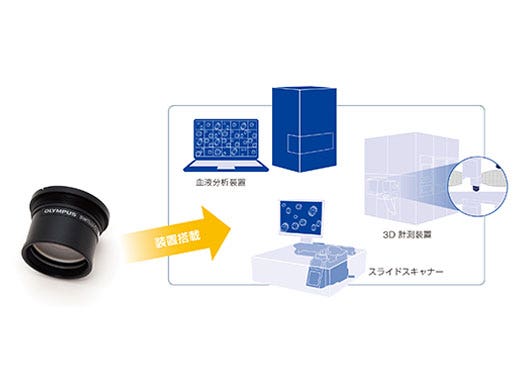

コンパクト

オリンパスのUIS2対物レンズシリーズと組み合わせることで、従来の顕微鏡フレームでは実現が困難であった、コンパクトな光学コンポーネントを提供出来ます。

主な仕様

グローバルアイテムコード/米国ローカルコード
N5696600 / SWTLU-C
製品情報
なし
製品カテゴリー
結像レンズユニット
倍率
1X
焦点距離
180 mm
イメージサークル
Φ26.5 mm
像面位置
基準面から151.3 mm
取付けネジ
ねじ込み式: M41 × 0.5
本体質量
94 g
原産国
日本

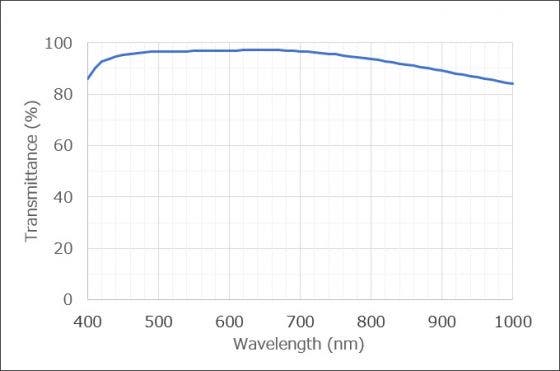

波長透過率

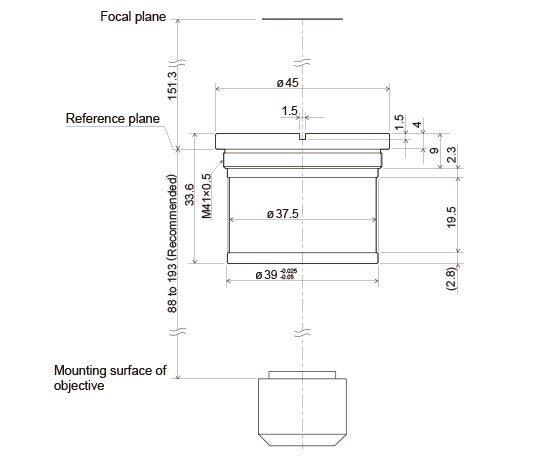

寸法図

TLU-C

主な仕様

グローバルアイテムコード/米国ローカルコード
N6388900 / TLU-C
製品情報
なし
製品カテゴリー
結像レンズユニット
倍率
1X
焦点距離
180 mm
イメージサークル
Φ22 mm
像面位置
基準面から151.3 mm
取付けネジ
ねじ込み式: M36 × 0.5 mm
本体質量
40g
原産国
日本

波長透過率

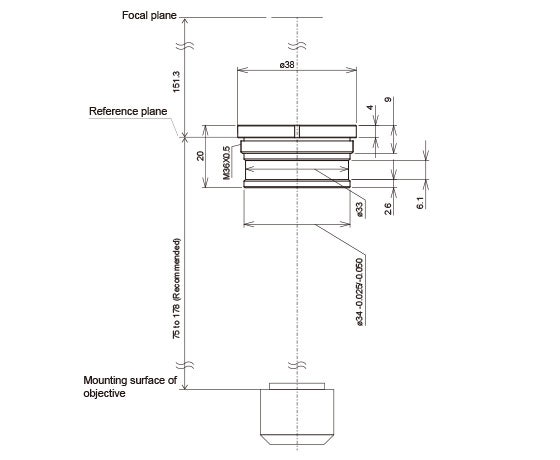

寸法図
