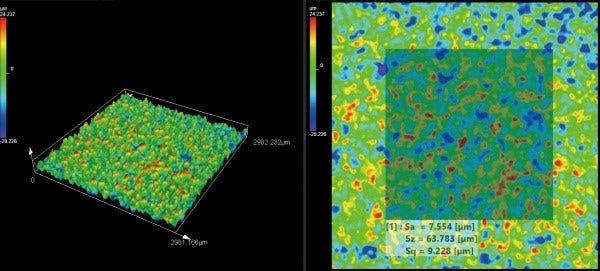

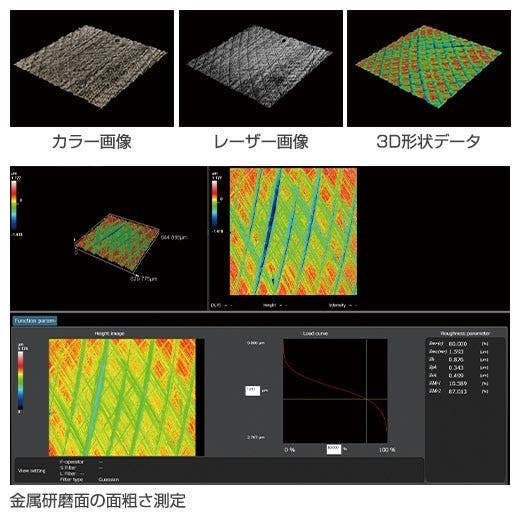

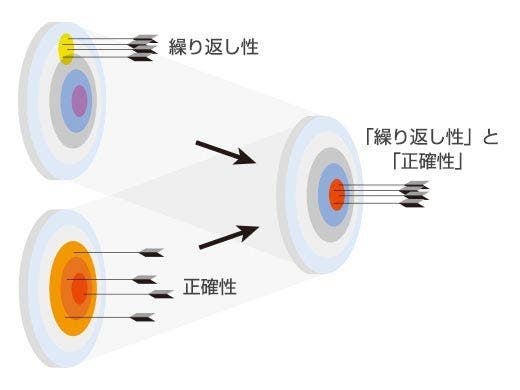

JIS B0681（ISO25178）に準拠した面粗さ測定

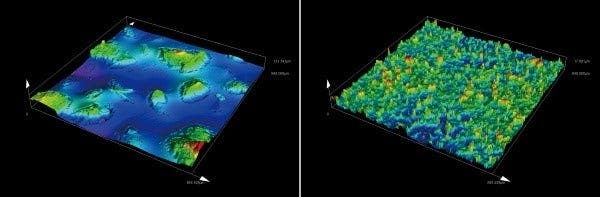

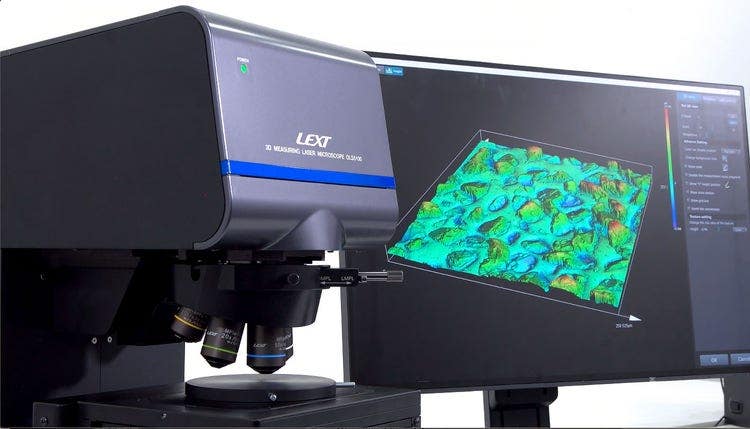

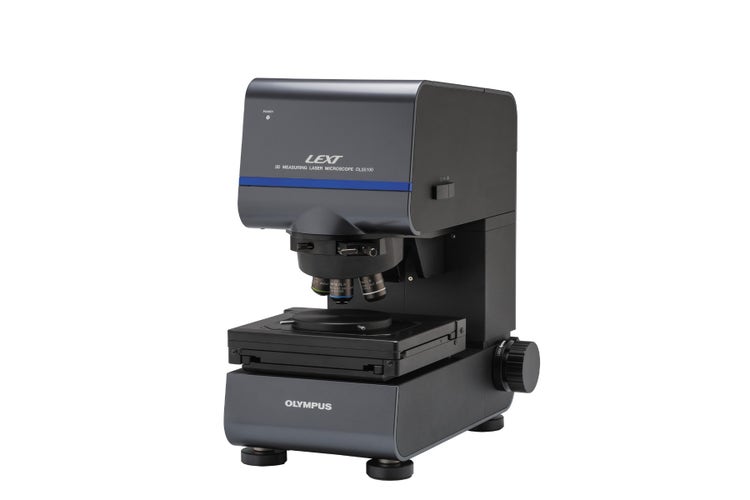

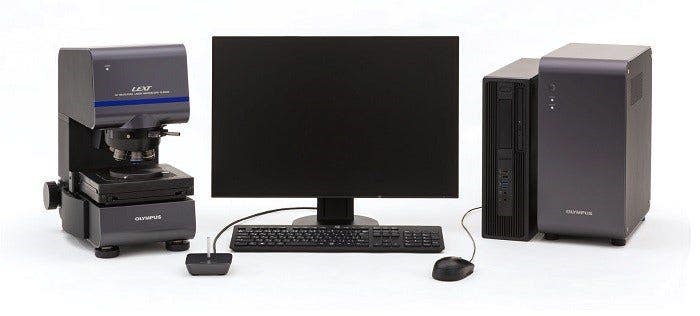

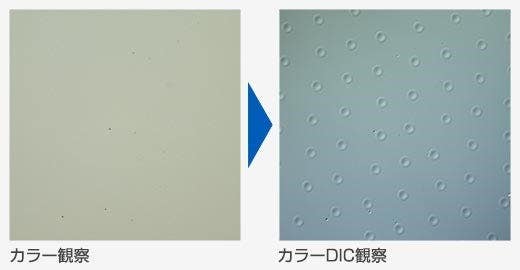

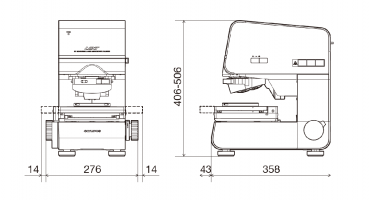

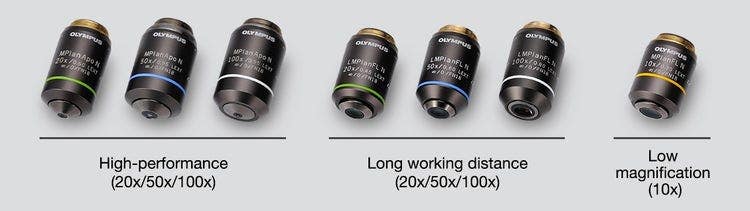

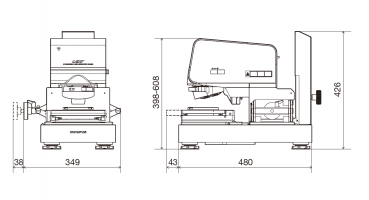

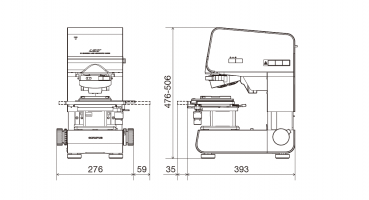

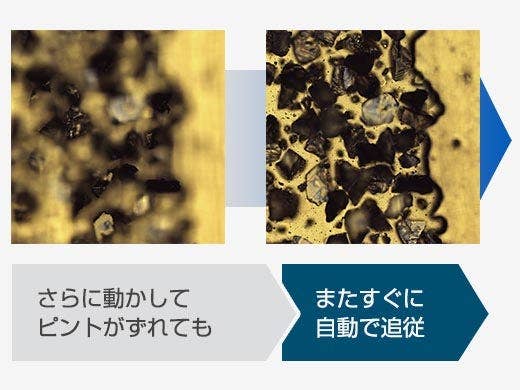

OLS5100は、直径0.4μmのレーザー光でサンプル表面をスキャンします。触針式表面粗さ測定機では不可能な柔軟性や粘着性のあるサンプルの表面粗さを簡単に測定できます。また、触針式粗さ測定機では測れない面のカラー画像、レーザー画像、3D形状データが一度に得られるため、解析の幅が格段に広がります。

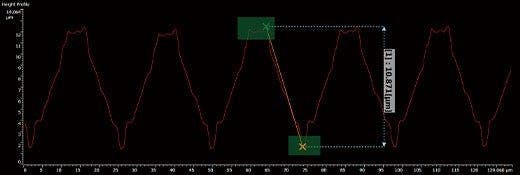

断面プロファイルの最高点と最低点間の段差測定

プロファイル測定、測定アシストツール

画像の中から測りたい場所に自由に測定線を引くことで断面プロファイルを表示し、任意の2点間の段差、幅、断面積、Rなどを測定できます。従来の接触式測定機と異なり、測定場所の位置決めも簡単。測定アシストツールにより測りたいポイントを確実に指定できるので、微細な領域でも正確に測定できます。

実験トータルアシスト

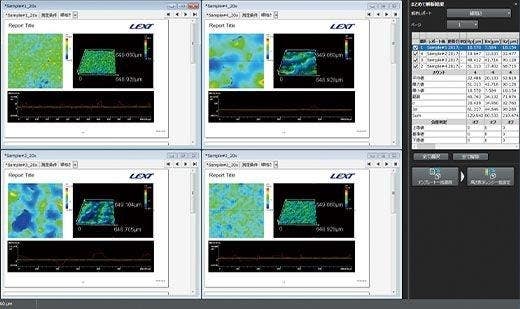

測定準備からレポート作成まで、一連の作業を効率化。実験計画に沿った画像取得や解析をサポート、かつ測定結果を一括管理

• マクロ機能との連携により解析ワークフローを自動化
• 測定データを簡単に整理ができ、データ取得漏れも防止
• 画像ファイル名は測定条件に基づき自動生成
• 測定結果を一覧表示、一目で合否判定が可能

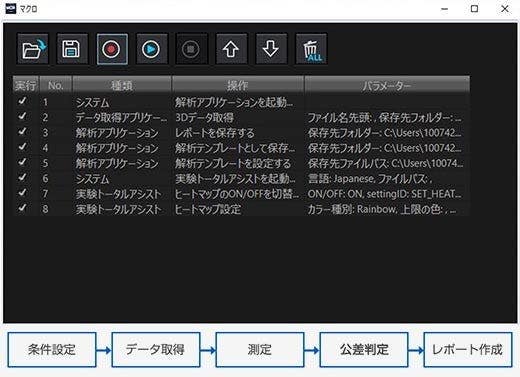

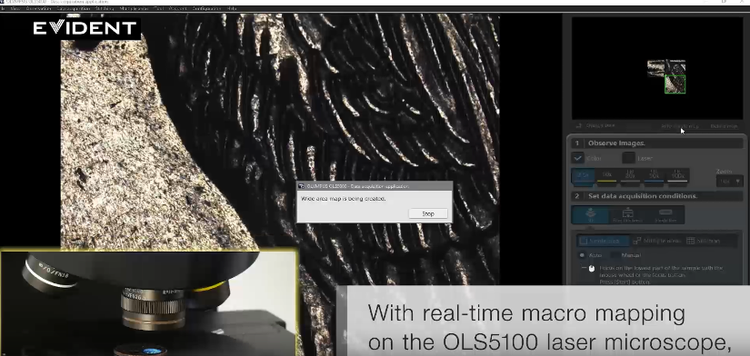

解析フローを全自動化

マクロ機能

データ取得から測定、レポート作成までの一連の検査フローを自動化できます。あらかじめ作成したマクロファイルを読み出し実行するだけで、誰でも安定した測定結果を得ることができ、さらにワンクリックで合否判定を行うことも可能です。

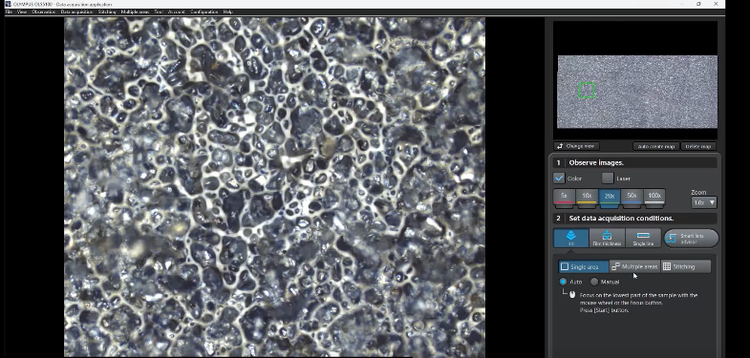

データ整理を効率化

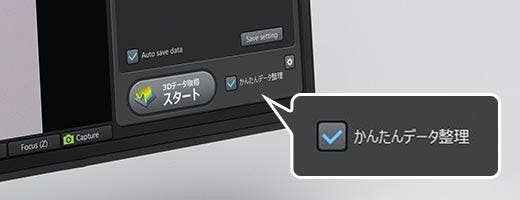

かんたんデータ整理

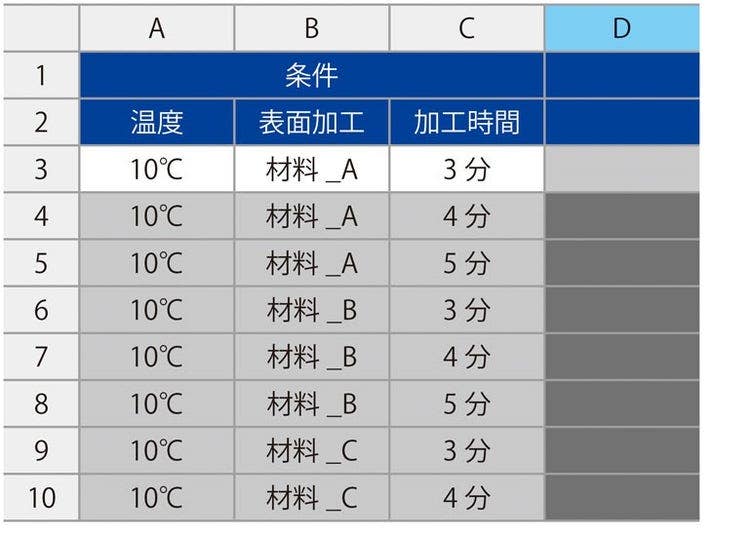

あらかじめ実験条件が決まっていなくてもデータの取得を始めることができ、検証をしながらデータの整理ができます。実験途中での条件の変更やドラッグ＆ドロップで簡単に画像や解析データの追加も可能です。ユーザーのワークフローに合わせた柔軟な実験をサポートします。

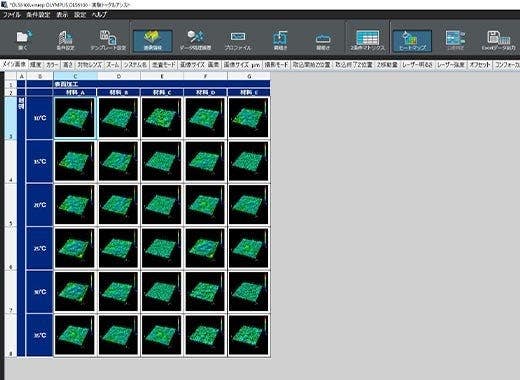

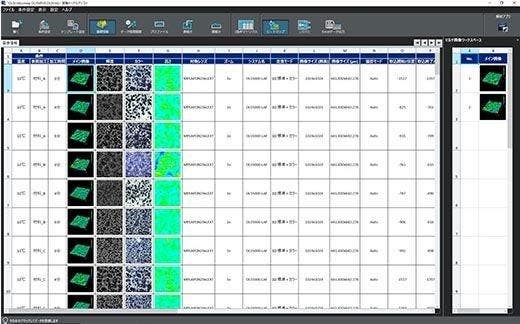

取得データ一覧表示

作成した実験計画に沿ってデータ取得、結果の確認ができるので、データ取得のミスを低減します。また、測定データはExcel形式やCSV形式の出力にも対応し、柔軟なデータ活用が可能です。

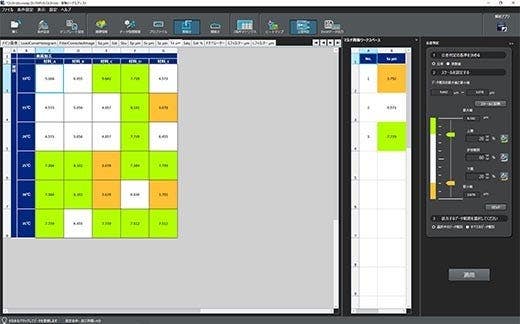

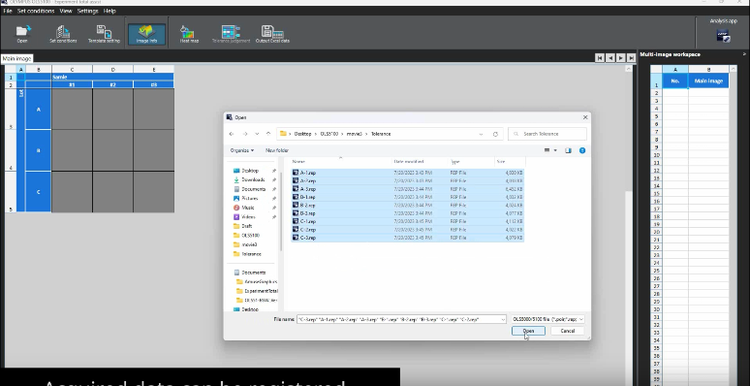

公差判定

設定した公差に応じて、合否が一目で確認可能です。サンプルの歩留まりをみて、しきい値を変えながら公差の検証ができます。

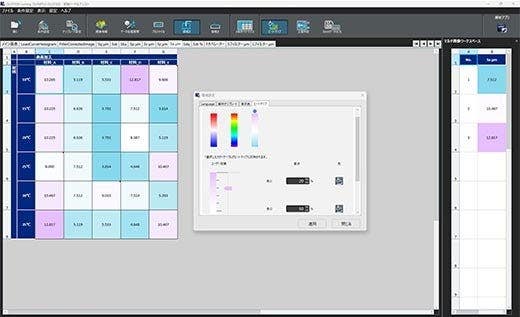

ヒートマップ表示

測定値を色で表現することにより、取得したデータの傾向が一目で分かります。また、ヒートマップの色や割合は変更可能なため、取得したデータに合わせて見やすく表示ができます。
